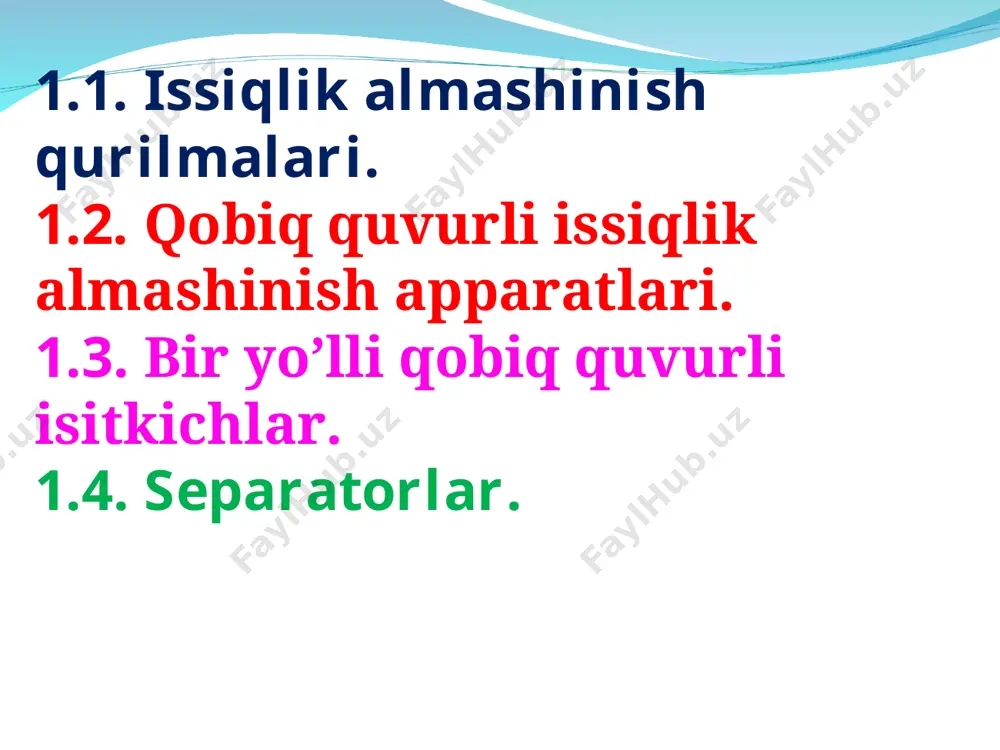

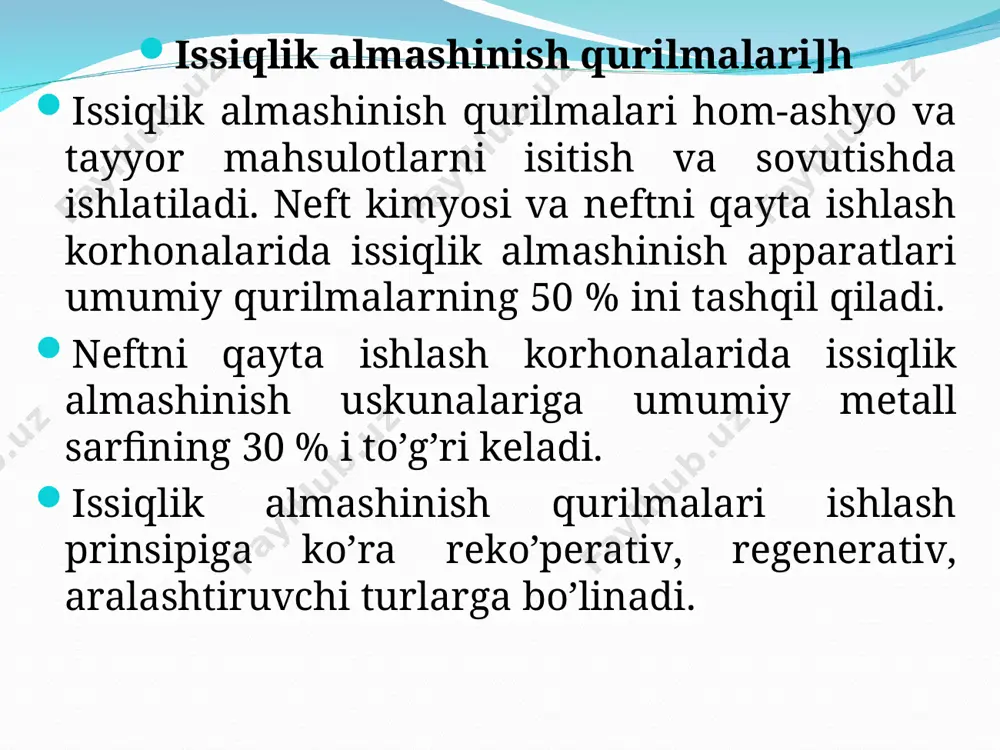

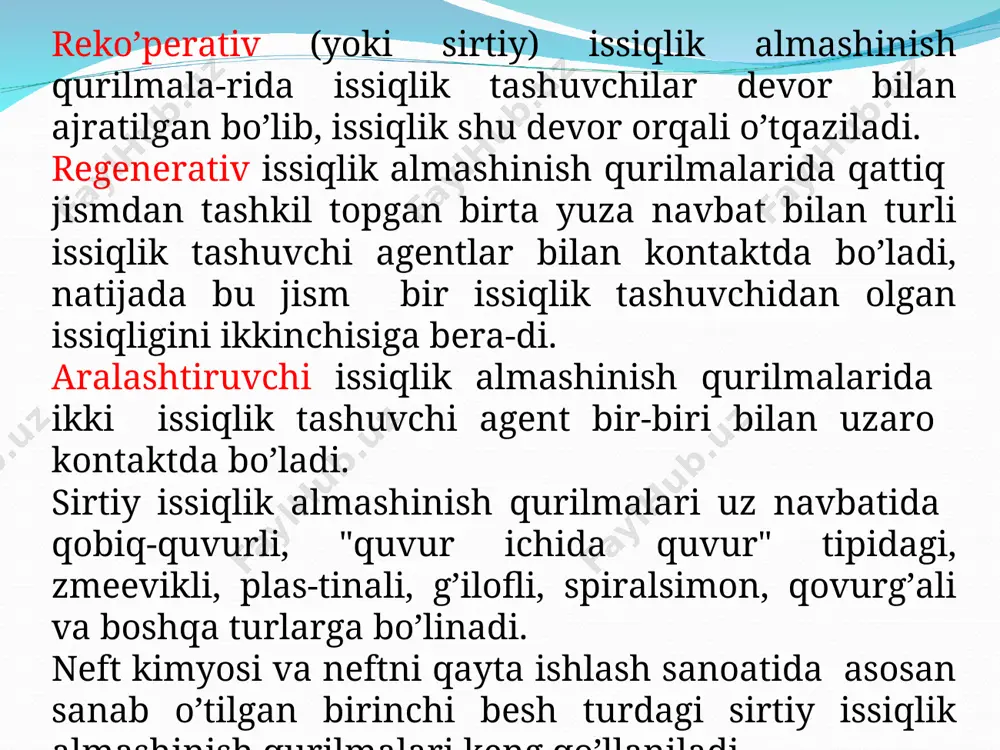

powerpoint presentation gazni qayta ishlash jarayonlari va jihozlari 1.1. issiqlik almashinish qurilmalari. 1.2. qobiq quvurli issiqlik almashinish apparatlari. 1.3. bir yo’lli qobiq quvurli isitkichlar. 1.4. separatorlar. issiqlik almashinish qurilmalari]h issiqlik almashinish qurilmalari hom-ashyo va tayyor mahsulotlarni isitish va sovutishda ishlatiladi. neft kimyosi va neftni qayta ishlash korhonalarida issiqlik almashinish apparatlari umumiy qurilmalarning 50 % ini tashqil qiladi. neftni qayta ishlash korhonalarida issiqlik almashinish uskunalariga umumiy metall sarfining 30 % i to’g’ri keladi. issiqlik almashinish qurilmalari ishlash prinsipiga ko’ra reko’perativ, regenerativ, aralashtiruvchi turlarga bo’linadi. reko’perativ (yoki sirtiy) issiqlik almashinish qurilmala-rida issiqlik tashuvchilar devor bilan ajratilgan bo’lib, issiqlik shu devor orqali o’tqaziladi. regenerativ issiqlik almashinish qurilmalarida qattiq jismdan tashkil topgan birta yuza navbat bilan turli issiqlik tashuvchi agentlar bilan kontaktda bo’ladi, natijada bu jism bir issiqlik tashuvchidan olgan issiqligini ikkinchisiga bera-di. aralashtiruvchi issiqlik almashinish qurilmalarida ikki issiqlik tashuvchi agent bir-biri bilan uzaro kontaktda bo’ladi. sirtiy issiqlik almashinish qurilmalari uz navbatida qobiq-quvurli, "quvur …

2 / 33

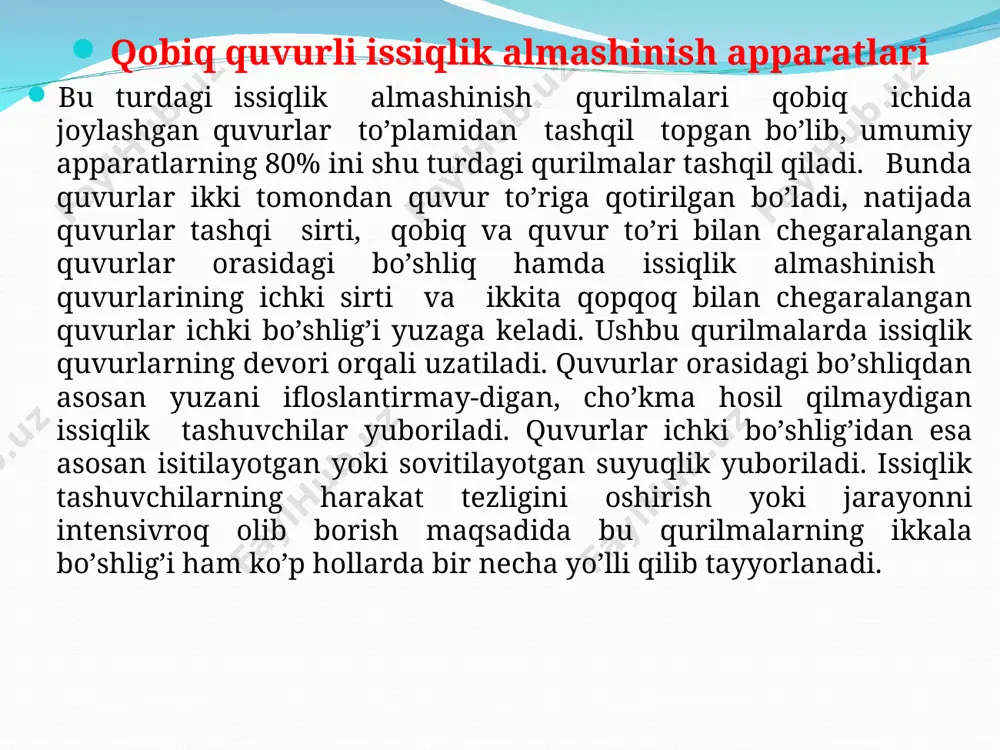

sh quvurlarining ichki sirti va ikkita qopqoq bilan chegaralangan quvurlar ichki bo’shlig’i yuzaga keladi. ushbu qurilmalarda issiqlik quvurlarning devori orqali uzatiladi. quvurlar orasidagi bo’shliqdan asosan yuzani ifloslantirmay-digan, cho’kma hosil qilmaydigan issiqlik tashuvchilar yuboriladi. quvurlar ichki bo’shlig’idan esa asosan isitilayotgan yoki sovitilayotgan suyuqlik yuboriladi. issiqlik tashuvchilarning harakat tezligini oshirish yoki jarayonni intensivroq olib borish maqsadida bu qurilmalarning ikkala bo’shlig’i ham ko’p hollarda bir necha yo’lli qilib tayyorlanadi. bir yo’lli qobiq quvurli isitkichlar: 1 – qobiq; 2 – quvur to’rlari; 3 – quvurlar; 4 – qopqoq; 5,6 – issiqlik agentlari kiradigan va chiqadigan shtutserlar; 7 – bolt; 8 – qistirma. issiqlik tashuvchilarning tezligini oshirish maqsadida ko’p yo’lli isitkichlar ishlatiladi. bu isitkichlarda suyuqlikning sarfi kam bo’lganda ularning quvurlardagi tezligi kichiq bo’lib, natijada issiqlik almashinish koefficienti ham kam bo’ladi. ko’p yo’lli isitkichlarda quvurlarni sekciyalarga bo’lish uchun yoki muhitning harakat yo’lining soniga qarab, isitkichning qopqog’i bilan quvur to’rining orasiga ko’ndalang to’siqlar o’rnatiladi (2 – rasm). …

3 / 33

urilmalarda quvurlar to’r pardaga asosan 3 hil usul bilan joylashtiriladi (5.4 -rasm): a) to’g’ri oltiburchak qirralari bo’ylab; b) koncentrik aylanalar bo’ylab; v) kvadratning tomonlari bo’ylab. quvurlarni quvur to’rlarida joylashtirish sxemasi. a – teng yonli uchburchak cho’qqilarida;b–kvadrat cho’qqilarida; v – aylana bo’ylab. neft va gazni qayta ishlash tehnologiyasida ko’pincha turli jinsli sistemalarni fazalarga ajratish jarayonlarini ishlatishga to’g’ri keladi. masalan: neftni suvsizlantirish va tuzsizlantirish, katalizator changlarini tozalash va boshqa jarayonlar. turli jinsli sistemalarni fazalarga ajratishning asosan ikki usuli, ya`ni cho’ktirish va filtrlash usullari mavjuddir. cho’ktirish – suyuq va gazsimon turli jinsli sistemalarni gravitacion, inyerciya (marqazdan qochma) va elektr maydon kuchlari ta`sirida alohida fazalarga ajratishdir. shunga mos holda gravitacion cho’ktirish, ciklonlar va cho’ktiruvchi cenri-fugalar yordamida cho’ktirish hamda elektr maydonda cho’ktirish jarayonlari mavjud. filtrlash – suyuqlik va gazsimon turli jinsli sistema-larni g’ovaksimon filtr to’siq yordamida alohida fazalarga ajratish jarayonidir. bunda g’ovaksimon to’siq suyuqlik va gazni o’tqazib, uning tarkibidagi qattiq zarrachalarni saqlab qolish hususiyatiga ega …

4 / 33

al sharoitda suyuq holatda bo‘lib, benzin tarkibiga kiradi. gazlarni qayta ishlashning mohiyati shundaki, ularni tarkibidan nordon komponentlar va namlikni yo‘qotish, so‘ngra bu gazlardan i va ii-guruh uglevodorodlarni ajratishdan iboratdir. ma’lumki uglevodorod gazlari kelib chiqishiga ko‘ra ularni uch guruhga bo‘lish mumkin: 1. tabiiy gazlar, mustaqil hosil bo‘lgan bo‘lib, tarkibida juda oz miqdorda suyuq uglevodorod saqlagan gazlar; 2. yo‘ldosh gazlar, neft bilan birgalikda chiquvchi gazlar; 3.zavod gazlari, neftni qayta ishlashdagi destruktiv jarayonlarda hosil bo‘ladigan gazlar. yo‘ldosh gazlar kommunal ehtiyojlar va avtotransportda yoqilg‘i uchun qo‘llaniladi, shuningdek, piroliz jarayonlari uchun xom-ashyo sifatida ham foydalaniladi. neft xom-ashyolarini qayta ishlashda har bir destruktiv jarayonlardan zavod gazlari hosil bo‘ladi. gаz sepаrаtorlаrining ishlаsh prinsipi. kon qurilmаlаridа gаzni tаshishgа tаyyorlаshdа gаzning tаrkibidаn hаr qаndаy usullаrdа suvni vа suyuqlik komponentlаrini аjrаtib olishdа аrаlаshmаdаgi komponentlаrning hаr xil fizik xossаlаrigа аsoslаngаn tаrtibdа tа’sir etuvchi аjrаtgichlаrning konstruksiyalаri qo‘llаnilаdi. gаzni suyuqlik tomchilаridаn vа mexаnik аrаlаshmаlаrdаn аjrаtishdа grаvitаsiyali vа inersion prinsipli аjrаtgichlаr ko‘proq qo‘llаnilаdi. konstruktiv …

5 / 33

hiqib ketishidа sаth rostlаgich ishi ishonchlidir. tаbiiy gаz uchun siklonli аjrаtgich: 1-аjrаtgichning korpus-qoplаmаsi (kojuhi); 2-to‘kish quvurchаsi; 3-siklonning korpusi; 4-siklondаn gаzni chiqаrish; 5, 6-gаzsuyuqlik аrаlаshmаsini tаngensiаl kiritish; 7-to‘siq; 8-to‘kish quvurchаsi. tik silindrsimon gravitatsiyali ajratgichda gazneft aralashmasi quvurcha orqali taqsimlovchi kollektorga kiradi va teshikli chiqishlar orqali asosiy ajratuvchi 1- seksiyaga kirib keladi. tindirish seksiya i da qiya tekislik bо‘ylab harakatni davom ettirish natijasida gaz pufakchalarini ajralib chiqishi sodir bо‘ladi gazsizlantirilgan neft iii seksiyaga kelib tushadi, quvurchalar orqali ajratgichdan olib chiqiladi. qiya tekislikda neftdan ajralib chiqqan gaz, tomchi tutqich iv seksiyaga kelib tushadi, qovurg‘ali nasadka (qisqa quvurcha) orqali о‘tadi va quvur uzatma orqali ajratgichdan chiqadi. gaz oqimi bilan ushlab qolingan va og‘irlik kuchining ta’sirida ta’sirida о‘tirishga ulgurmagan neft tomchilari qovurg‘ali panjaraning devorlariga yopishadi va drenaj quvurlari orqali neftni yig‘ish seksiyasiga oqib о‘tadi. gidrotsiklonli ikki sig‘imli ajratgich konlarda bir pog‘onali ajratish ishlarida qо‘llaniladi. gazga tо‘yingan neft tangensial kirish orqali gidrotsiklonli boshchaga kirib keladi, u …
