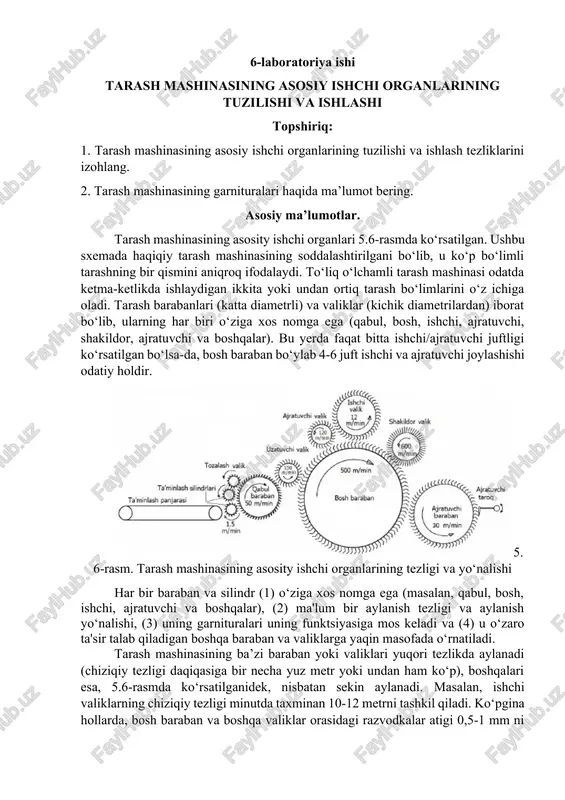

6-laboratoriya ishi tarash mashinasining asosiy ishchi organlarining tuzilishi va ishlashi topshiriq: 1. tarash mashinasining asosiy ishchi organlarining tuzilishi va ishlash tezliklarini izohlang. 2. tarash mashinasining garnituralari haqida ma’lumot bering. asosiy ma’lumotlar. tarash mashinasining asosity ishchi organlari 5.6-rasmda ko‘rsatilgan. ushbu sxemada haqiqiy tarash mashinasining soddalashtirilgani bo‘lib, u ko‘p bo‘limli tarashning bir qismini aniqroq ifodalaydi. to‘liq o‘lchamli tarash mashinasi odatda ketma-ketlikda ishlaydigan ikkita yoki undan ortiq tarash bo‘limlarini o‘z ichiga oladi. tarash barabanlari (katta diametrli) va valiklar (kichik diametrilardan) iborat bo‘lib, ularning har biri o‘ziga xos nomga ega (qabul, bosh, ishchi, ajratuvchi, shakildor, ajratuvchi va boshqalar). bu yerda faqat bitta ishchi/ajratuvchi juftligi ko‘rsatilgan bo‘lsa-da, bosh baraban bo‘ylab 4-6 juft ishchi va ajratuvchi joylashishi odatiy holdir. 5.6-rasm. tarash mashinasining asosity ishchi organlarining tezligi va yo‘nalishi har bir baraban va silindr (1) o‘ziga xos nomga ega (masalan, qabul, bosh, ishchi, ajratuvchi va boshqalar), (2) ma'lum bir aylanish tezligi va aylanish yo‘nalishi, (3) uning garnituralari …

2 / 5

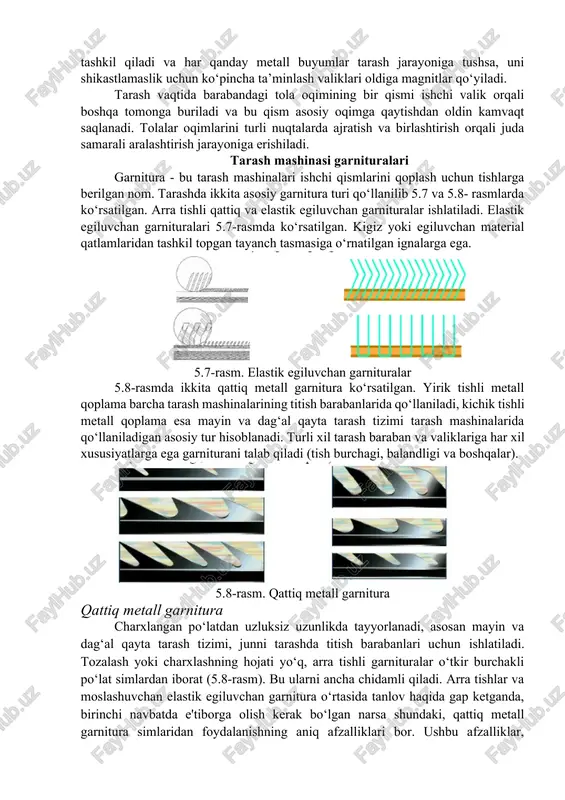

iladi va bu qism asosiy oqimga qaytishdan oldin kamvaqt saqlanadi. tolalar oqimlarini turli nuqtalarda ajratish va birlashtirish orqali juda samarali aralashtirish jarayoniga erishiladi. tarash mashinasi garnituralari garnitura - bu tarash mashinalari ishchi qismlarini qoplash uchun tishlarga berilgan nom. tarashda ikkita asosiy garnitura turi qo‘llanilib 5.7 va 5.8- rasmlarda ko‘rsatilgan. arra tishli qattiq va elastik egiluvchan garnituralar ishlatiladi. elastik egiluvchan garnituralari 5.7-rasmda ko‘rsatilgan. kigiz yoki egiluvchan material qatlamlaridan tashkil topgan tayanch tasmasiga o‘rnatilgan ignalarga ega. 5.7-rasm. elastik egiluvchan garnituralar 5.8-rasmda ikkita qattiq metall garnitura ko‘rsatilgan. yirik tishli metall qoplama barcha tarash mashinalarining titish barabanlarida qo‘llaniladi, kichik tishli metall qoplama esa mayin va dag‘al qayta tarash tizimi tarash mashinalarida qo‘llaniladigan asosiy tur hisoblanadi. turli xil tarash baraban va valiklariga har xil xususiyatlarga ega garniturani talab qiladi (tish burchagi, balandligi va boshqalar). 5.8-rasm. qattiq metall garnitura qattiq metall garnitura charxlangan po‘latdan uzluksiz uzunlikda tayyorlanadi, asosan mayin va dag‘al qayta tarash tizimi, junni tarashda …

3 / 5

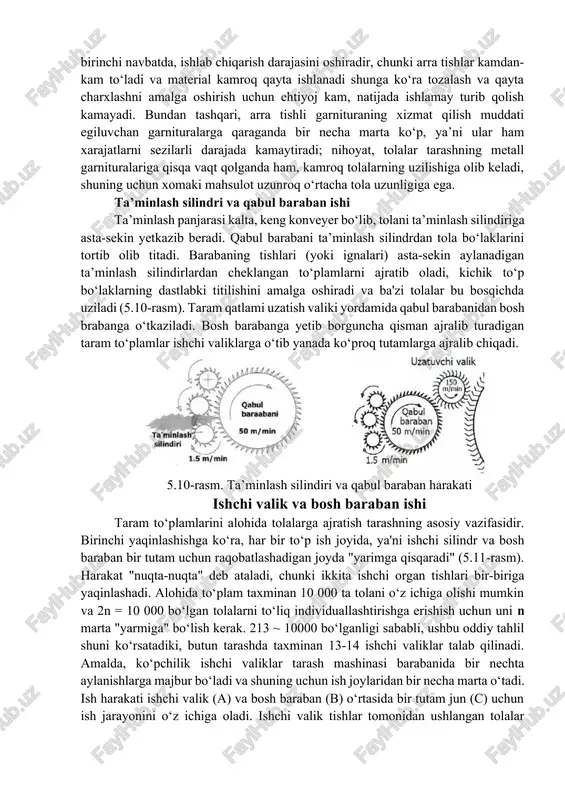

sh muddati egiluvchan garnituralarga qaraganda bir necha marta ko‘p, ya’ni ular ham xarajatlarni sezilarli darajada kamaytiradi; nihoyat, tolalar tarashning metall garnituralariga qisqa vaqt qolganda ham, kamroq tolalarning uzilishiga olib keladi, shuning uchun xomaki mahsulot uzunroq o‘rtacha tola uzunligiga ega. ta’minlash silindri va qabul baraban ishi ta’minlash panjarasi kalta, keng konveyer bo‘lib, tolani ta’minlash silindiriga asta-sekin yetkazib beradi. qabul barabani ta’minlash silindrdan tola bo‘laklarini tortib olib titadi. barabaning tishlari (yoki ignalari) asta-sekin aylanadigan ta’minlash silindirlardan cheklangan to‘plamlarni ajratib oladi, kichik to‘p bo‘laklarning dastlabki titilishini amalga oshiradi va ba'zi tolalar bu bosqichda uziladi (5.10-rasm). taram qatlami uzatish valiki yordamida qabul barabanidan bosh brabanga o‘tkaziladi. bosh barabanga yetib borguncha qisman ajralib turadigan taram to‘plamlar ishchi valiklarga o‘tib yanada ko‘proq tutamlarga ajralib chiqadi. 5.10-rasm. ta’minlash silindiri va qabul baraban harakati ishchi valik va bosh baraban ishi taram to‘plamlarini alohida tolalarga ajratish tarashning asosiy vazifasidir. birinchi yaqinlashishga ko‘ra, har bir to‘p ish joyida, ya'ni ishchi …

4 / 5

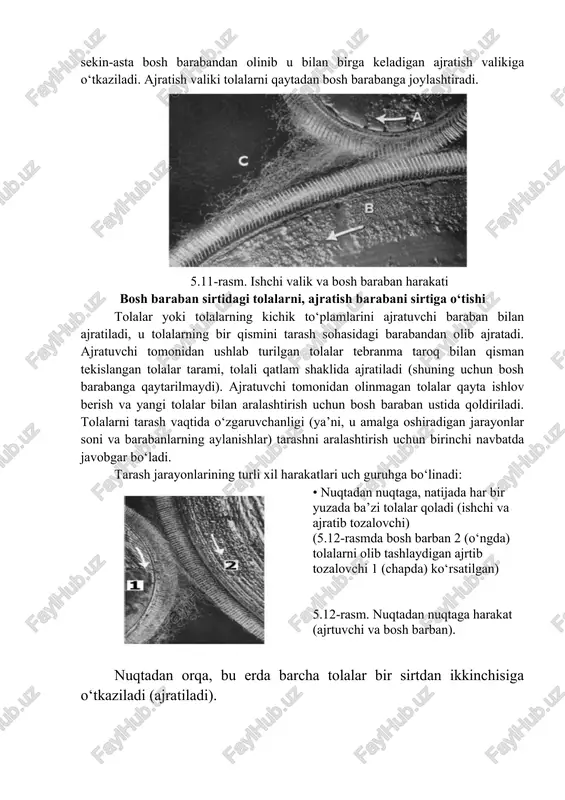

arayonini o‘z ichiga oladi. ishchi valik tishlar tomonidan ushlangan tolalar sekin-asta bosh barabandan olinib u bilan birga keladigan ajratish valikiga o‘tkaziladi. ajratish valiki tolalarni qaytadan bosh barabanga joylashtiradi. 5.11-rasm. ishchi valik va bosh baraban harakati bosh baraban sirtidagi tolalarni, ajratish barabani sirtiga o‘tishi tolalar yoki tolalarning kichik to‘plamlarini ajratuvchi baraban bilan ajratiladi, u tolalarning bir qismini tarash sohasidagi barabandan olib ajratadi. ajratuvchi tomonidan ushlab turilgan tolalar tebranma taroq bilan qisman tekislangan tolalar tarami, tolali qatlam shaklida ajratiladi (shuning uchun bosh barabanga qaytarilmaydi). ajratuvchi tomonidan olinmagan tolalar qayta ishlov berish va yangi tolalar bilan aralashtirish uchun bosh baraban ustida qoldiriladi. tolalarni tarash vaqtida o‘zgaruvchanligi (ya’ni, u amalga oshiradigan jarayonlar soni va barabanlarning aylanishlar) tarashni aralashtirish uchun birinchi navbatda javobgar bo‘ladi. tarash jarayonlarining turli xil harakatlari uch guruhga bo‘linadi: • nuqtadan nuqtaga, natijada har bir yuzada ba’zi tolalar qoladi (ishchi va ajratib tozalovchi) (5.12-rasmda bosh barban 2 (o‘ngda) tolalarni olib tashlaydigan ajrtib …

5 / 5

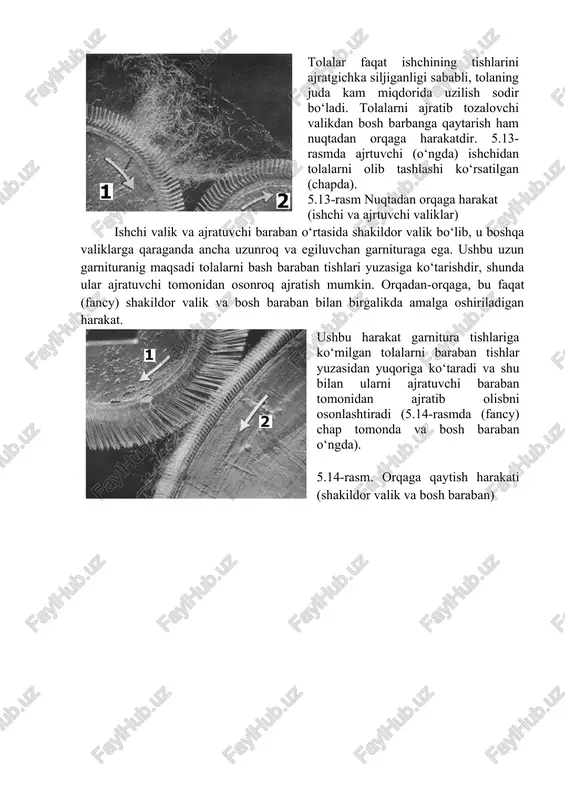

yuzasiga ko‘tarishdir, shunda ular ajratuvchi tomonidan osonroq ajratish mumkin. orqadan-orqaga, bu faqat (fancy) shakildor valik va bosh baraban bilan birgalikda amalga oshiriladigan harakat. ushbu harakat garnitura tishlariga ko‘milgan tolalarni baraban tishlar yuzasidan yuqoriga ko‘taradi va shu bilan ularni ajratuvchi baraban tomonidan ajratib olisbni osonlashtiradi (5.14-rasmda (fancy) chap tomonda va bosh baraban o‘ngda). 5.14-rasm. orqaga qaytish harakati (shakildor valik va bosh baraban) image7.emf image8.emf image1.png image2.png image3.png image4.png image5.png image6.png
