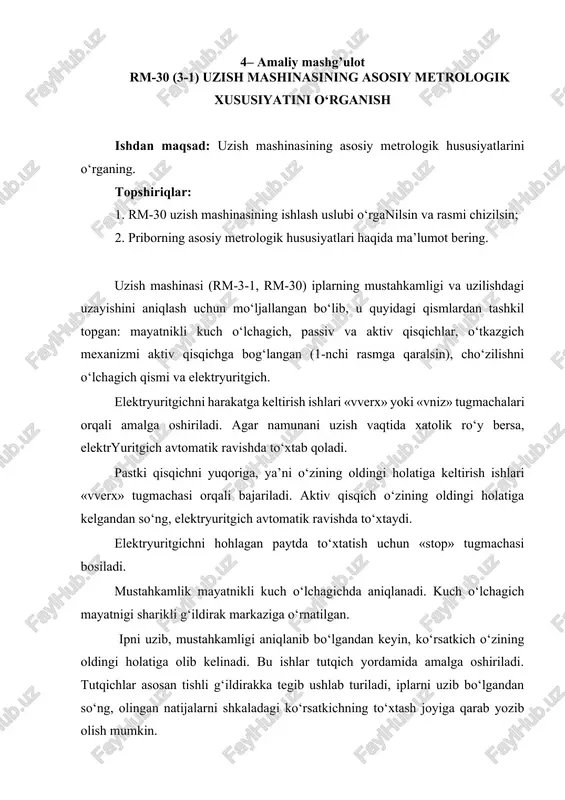

1 / 6

4– amaliy mashg’ulot rm-30 (3-1) uzish mashinasining asosiy metrologik xususiyatini o‘rganish ishdan maqsad: uzish mashinasining asosiy metrologik hususiyatlarini o‘rganing. topshiriqlar: 1. rm-30 uzish mashinasining ishlash uslubi o‘rganilsin va rasmi chizilsin; 2. priborning asosiy metrologik hususiyatlari haqida ma’lumot bering. uzish mashinasi (rm-3-1, rm-30) iplarning mustahkamligi va uzilishdagi uzayishini aniqlash uchun mo‘ljallangan bo‘lib, u quyidagi qismlardan tashkil topgan: mayatnikli kuch o‘lchagich, passiv va aktiv qisqichlar, o‘tkazgich mexanizmi aktiv qisqichga bog‘langan (1-nchi rasmga qaralsin), cho‘zilishni o‘lchagich qismi va elektryuritgich. elektryuritgichni harakatga keltirish ishlari «vverx» yoki «vniz» tugmachalari orqali amalga oshiriladi. agar namunani uzish vaqtida xatolik ro‘y bersa, elektryuritgich avtomatik ravishda to‘xtab qoladi. pastki qisqichni yuqoriga, ya’ni o‘zining oldingi holatiga keltirish ishlari «vverx» tugmachasi orqali bajariladi. aktiv qisqich o‘zining oldingi holatiga kelgandan so‘ng, elektryuritgich avtomatik ravishda to‘xtaydi. elektryuritgichni hohlagan paytda to‘xtatish uchun «stop» tugmachasi bosiladi. mustahkamlik mayatnikli kuch o‘lchagichda aniqlanadi. kuch o‘lchagich mayatnigi sharikli g‘ildirak markaziga o‘rnatilgan. ipni uzib, mustahkamligi aniqlanib bo‘lgandan keyin, ko‘rsatkich …

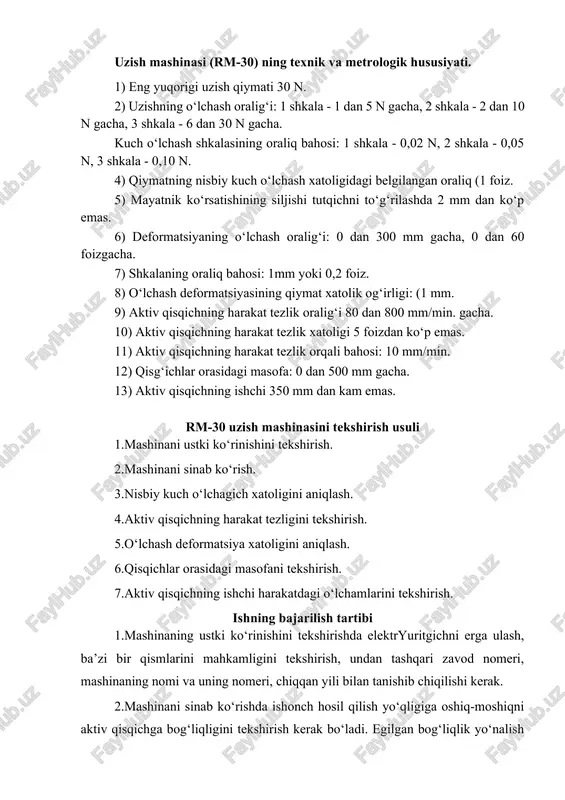

2 / 6

n oraliq (1 foiz. 5) mayatnik ko‘rsatishining siljishi tutqichni to‘g‘rilashda 2 mm dan ko‘p emas. 6) deformatsiyaning o‘lchash oralig‘i: 0 dan 300 mm gacha, 0 dan 60 foizgacha. 7) shkalaning oraliq bahosi: 1mm yoki 0,2 foiz. 8) o‘lchash deformatsiyasining qiymat xatolik og‘irligi: (1 mm. 9) aktiv qisqichning harakat tezlik oralig‘i 80 dan 800 mm/min. gacha. 10) aktiv qisqichning harakat tezlik xatoligi 5 foizdan ko‘p emas. 11) aktiv qisqichning harakat tezlik orqali bahosi: 10 mm/min. 12) qisg‘ichlar orasidagi masofa: 0 dan 500 mm gacha. 13) aktiv qisqichning ishchi 350 mm dan kam emas. rm-30 uzish mashinasini tekshirish usuli 1.mashinani ustki ko‘rinishini tekshirish. 2.mashinani sinab ko‘rish. 3.nisbiy kuch o‘lchagich xatoligini aniqlash. 4.aktiv qisqichning harakat tezligini tekshirish. 5.o‘lchash deformatsiya xatoligini aniqlash. 6.qisqichlar orasidagi masofani tekshirish. 7.aktiv qisqichning ishchi harakatdagi o‘lchamlarini tekshirish. ishning bajarilish tartibi 1.mashinaning ustki ko‘rinishini tekshirishda elektryuritgichni erga ulash, ba’zi bir qismlarini mahkamligini tekshirish, undan tashqari zavod nomeri, mashinaning nomi va …

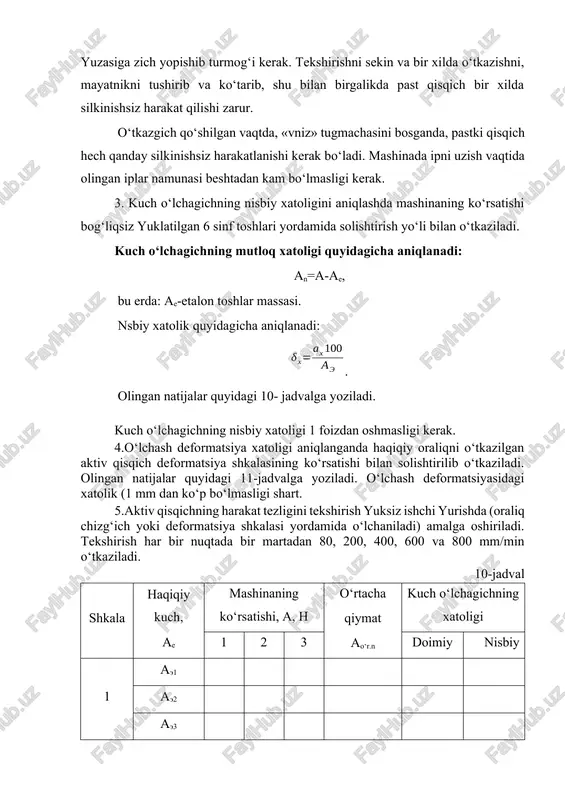

3 / 6

qlanadi: an=a-ae, bu erda: ae-etalon toshlar massasi. nsbiy xatolik quyidagicha aniqlanadi: . olingan natijalar quyidagi 10- jadvalga yoziladi. kuch o‘lchagichning nisbiy xatoligi 1 foizdan oshmasligi kerak. 4.o‘lchash deformatsiya xatoligi aniqlanganda haqiqiy oraliqni o‘tkazilgan aktiv qisqich deformatsiya shkalasining ko‘rsatishi bilan solishtirilib o‘tkaziladi. olingan natijalar quyidagi 11-jadvalga yoziladi. o‘lchash deformatsiyasidagi xatolik (1 mm dan ko‘p bo‘lmasligi shart. 5.aktiv qisqichning harakat tezligini tekshirish yuksiz ishchi yurishda (oraliq chizg‘ich yoki deformatsiya shkalasi yordamida o‘lchaniladi) amalga oshiriladi. tekshirish har bir nuqtada bir martadan 80, 200, 400, 600 va 800 mm/min o‘tkaziladi. 10-jadval shkala haqiqiy kuch, ae mashinaning ko‘rsatishi, a, h o‘rtacha qiymat ao‘r.n kuch o‘lchagichning xatoligi 1 2 3 doimiy nisbiy 1 ae1 ae2 ae3 2 ae1 ae2 ae3 3 ae1 ae2 ae3 11-jadval deformatsiyaning ko'rsatishi deformatsiya o'lchamining xatoligi haqiqiy deformatsiya ae, mm shkala bo'yicha haqiqiy deformatsiya , ax doimiy nisbiy 100 150 200 o'lchash vaqti 80 mm/min tezlik uchun 1 min, 200-600 mm/min tezlik …

4 / 6

uzish mashinasining asosiy metrologik xususiyatlari - Page 4

5 / 6

uzish mashinasining asosiy metrologik xususiyatlari - Page 5
