1 / 27

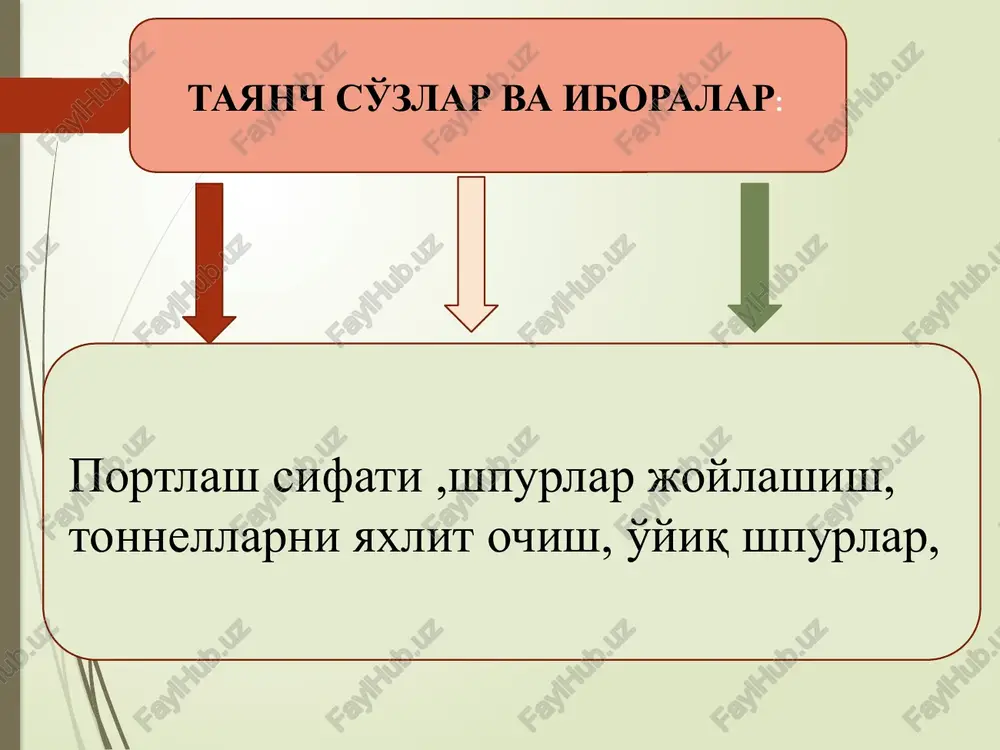

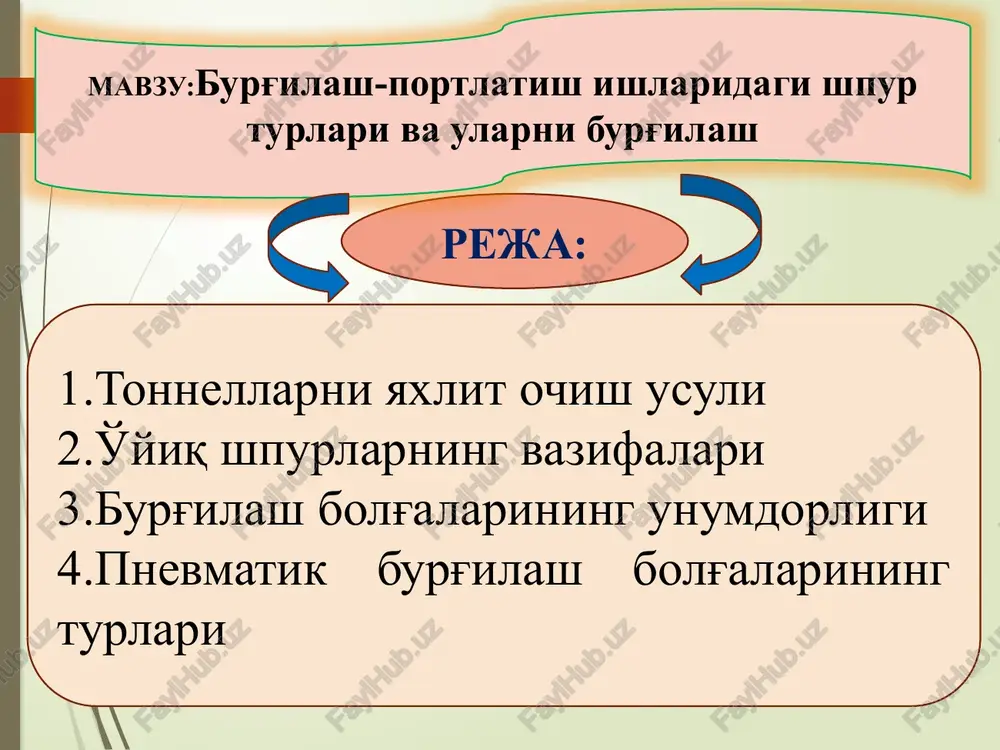

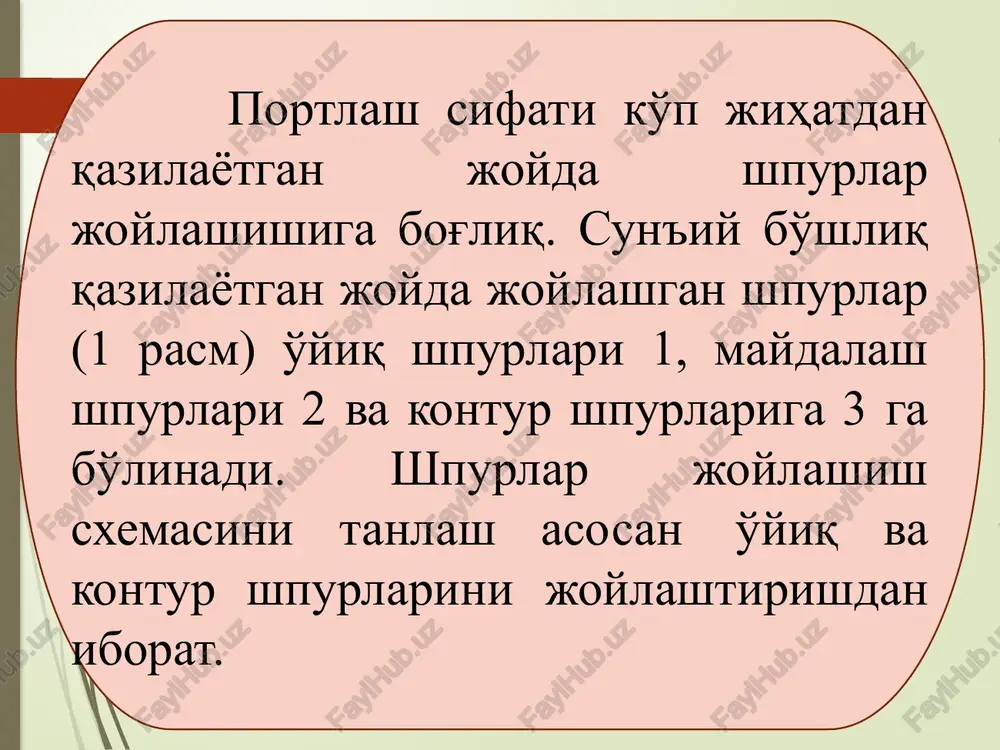

avtomobil yo`llarining rejadagi egrilari toshkent davlat transport universiteti “avtomobil yo'llari muxandisligi“ fakulteti “avtomobil yo'llaridagi suniy inshootlar ” kafedrasi fan: transport tonnellarini qurish va ekspluatatsiya qilish maruzachi: usmonov d.t 1.tonnellarni yaxlit ochish usuli 2.o'yiq shpurlarning vazifalari 3.burg'ilash bolg'alarining unumdorligi 4.pnevmatik burg'ilash bolg'alarining turlari reja: mavzu:burg'ilash-portlatish ishlaridagi shpur turlari va ularni burg'ilash tayanch so'zlar va iboralar: portlash sifati ,shpurlar joylashish, tonnellarni yaxlit ochish, o'yiq shpurlar, tonnellarni yaxlit ochish usuli bilan qazilayotganda, portlatilayotgan grunt faqat bitta bo'sh ochiq yuzaga egadir. portlash energiyasidan samarali foydalanish, pm sarfini kamaytirish va hosil bo'ladigan seysmik ta'sirning grunt massiviga zararli ta'sirini kamaytirish maqsadida qo'shimcha yuzalar hosil qilish zarur. portlash sifati ko'p jihatdan qazilayotgan joyda shpurlar joylashishiga bog'liq. sun'iy bo'shliq qazilayotgan joyda joylashgan shpurlar (1 rasm) o'yiq shpurlari 1, maydalash shpurlari 2 va kontur shpurlariga 3 ga bo'linadi. shpurlar joylashish sxemasini tanlash asosan o'yiq va kontur shpurlarini joylashtirishdan iborat. 5 1. rasm. qiya shpuri pona o'yiq : a - …

2 / 27

bu o'yiqlarning afzalligi grunt massivining qatlamlari, yoriq (darz ketgan)ligi va boshqa strukturalaridan foydalanish imkoniyatidir. bundan tashqari, zaryadlarning qiya joylashishi sababli portlashda gruntning ajralishi osonlashadi. qiya shpurli o'yiqlarning kamchiliklari: shpurlarning cheklangan chuqurligi, sun'iy bo'shliq bo'yicha gruntlarning sochilishi, ularni burg'ilashni qiyinligidir. to'g'ri o'yiqlarni o'ziyurar qurilmalar va agregatlarga o'rnatilgan og'ir mashinalar burg'ilaydi. bu o'yiqlarning quyidagi asosiy turlari mavjud: yoriq (2, a rasm), markaziy quduqli (2, b rasm), prizmatik yarusli (2, v rasm), prizmatik spiral (2, g rasm), to'g'ri (2, d rasm) o'yiqlar. ularning afzalliklari –qazilayotgan joyni burg'ilash qulayligi, grunt massiviga seysmik ta'sirning mo''tadilligi, o'tish bo'lagi qiymatining sun'iy bo'shliq kengligiga bog'liq emasligi, qazish ishlarini to'la mexanizatsiyalash imkoni mavjudligidir. 2. rasm. to'g'ri o'yiqlar to'g'ri o'yiqli shpurlar ko'proq ishlatiladi. shpurlar soni va ular portlatadigan joy yuzasi qabul qilingan o'yiq sxemasi bo'yicha aniqlanadi. odatda, ular 4 tadan 8 tagacha bo'ladi.maydalash (otboynie) shpurlari o'yiq va kontur shpurlari orasida joylashib, qazilayotgan joydagi asosiy grunt massasini buzishga xizmat qiladi. ularni …

3 / 27

qulash (o'pirilish)ga moyil gruntlarda loyixaviy konturga etkazilmay, juda mustahkam jinslarda esa sun'iy bo'shliq konturidan 5-10 sm ichkariga kiritib burg'ilanadi. kichik ko'ndalang kesimli sun'iy bo'shliqlarda maydalash shpurlari bo'lmagan hollarda kontur shpurlari qazilayotgan joyda gruntning asosiy massasini parchalaydi. portlash natijasida shpur butun uzunligicha buzilmaydi. shpur buzilgan qismi lb ning uning to'la uzunligi lsh ga nisbati shpurdan foydalanish koeffitsienti (shfk) deyiladi: η = lb / lsh yotiq joylashgan sun'iy bo'shliqlarda η=0,8÷0,9. maydalash va kontur shpurlarining sun'iy bo'shliq bo'ylama o'qiga proektsiyasini shpurlar komplektining chuqurligi lk deyiladi. o'tish bo'lagi (zaxodka) chuqurligi lz = lk η. ochilgan sun'iy bo'shliq mustahkamligini ta'minlash talablari bo'yicha ruxsat etiladigan o'tish bo'lagining qiymatlari 1.1 jadvalda keltirilgan. tuproqning mustahkamlik koeffitsienti f o'tish bo'lagi lz, m 2-4 1,0-1,5 5-6 1,5-2,0 7-8 2,0-2,5 >8 2,5-4,0 o'yiq shpurlarning uzunligi, hosil bo'ladigan o'yiq voronkasini ko'tarish maqsadida, maydalash shpurlari uzunligidan taxmingan 10% kattaroq bo'lishi kerak. shpurlar burg'ilash qazish siklining 40 dan 75% gacha vaqtini oladigan eng sermehnat …

4 / 27

an foydalaniladi. kesadigan aylanma burg'ilash zarbali burg'ilashga nisbatan kamroq chang hosil qiladi va burg'ilash tezligini oshiradi. bunda energiya sarfi kamayadi. ammo, bu usul faqat yumshoq va o'rtacha qattiqlikdagi gruntlar uchungina qo'llanilishi mumkin. pnevmatik burg'ilash bolg'alarining quyidagi turlari mavjud: -yotiq va qiya shpurlarni burg'ilashga mo'ljallangan qo'l burg'ilash bolg'alari; -pastdan yuqoriga yo'naltirilgan shpurlar va quduqlarni burg'ilashga mo'ljallangan teleskopik burg'ilash bolg'alari; -yotiq va qiya shpurlar va quduqlarni burg'ilashga mo'ljallangan kolonkali burg'ilash bolg'alari. burg'ilash bolg'alarining unumdorligi ularning massasi va siqilgan xavo bosimiga bog'liq va ularning o'sishi bilan ko'tariladi. tonnel qurilishida foydalaniladigan burg'ilash bolg'alarida shpurlarni suv bilan yuvish qurilmalari bo'lib, bu chang ko'tarilishini kamaytiradi, burg'ilash tezligini 15÷20% ga oshiradi va burg'ilash asbobining ishlash muddatini uzaytiradi.burg'ilash jarayonida turli sabablarga ko'ra suv berish mumkin bo'lmagan hollarda (shishishga moyil gruntlarni burg'ilashda) chang so'rib olinadi. bu holda burg'ilash jarayonida hosil bo'ladigan changlar havo bilan birga burg'i kanaliga so'rilib, 10 mm diametrli markaziy naycha orqali changtutqich qurilmaga uzatiladi. nazorat savollari: …

5 / 27

rish va ekspluatatsiya qilish” fanidan ma'ruzalar matni. toshkent, taylqei, 2019 yil, 80 bet. 5.rashidov t.r., ishanxodjaev a,a. “seysmostoykost tonnelnix konstruktsiy metropolitena melkogo zalojeniya” «tashkent», fan, 1993, 136s. 6.xorujiya.d.,rudenkoval.n. «stroitelstvo tonneley i metropolitenov» minsk 2012 g. 7.makovskiy l.v. “stroitelstvo avtodarojnix i gorodiskix tonneley” maskva 2017 g. e'tiboringiz uchun raxmat! image1.jpeg image2.jpeg image3.png image4.png image5.jpeg image6.jpeg image7.jpeg image8.jpeg image9.jpeg image10.jpeg image11.jpeg /docprops/thumbnail.jpeg
