1 / 39

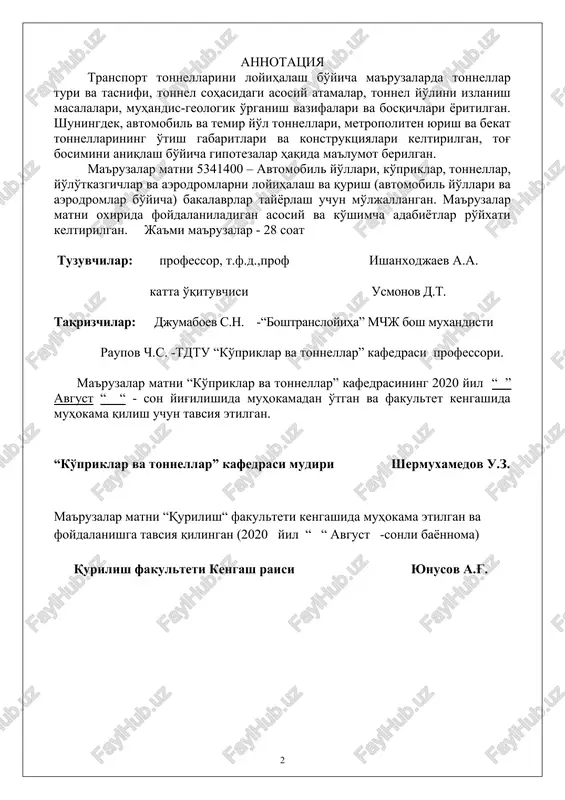

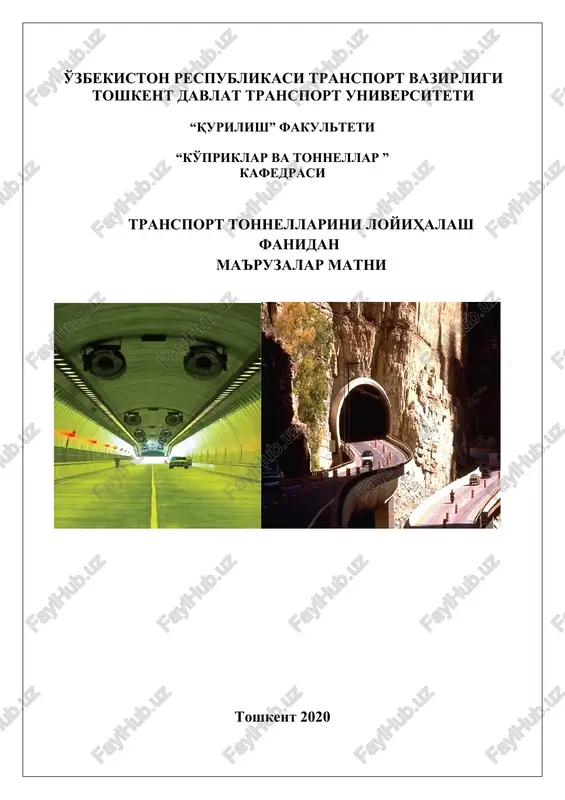

o'zbekiston respublikasi oliy va o'rta maxsus o'zbekiston respublikasi transport vazirligi toshkent davlat transport universiteti “qurilish” fakulteti “ko'priklar va tonnellar ” kafedrasi transport tonnellarini loyihalash fanidan ma'ruzalar matni toshkent 2020 annotatsiya transport tonnellarini loyihalash bo'yicha ma'ruzalarda tonnellar turi va tasnifi, tonnel sohasidagi asosiy atamalar, tonnel yo'lini izlanish masalalari, muhandis-geologik o'rganish vazifalari va bosqichlari yoritilgan. shuningdek, avtomobil va temir yo'l tonnellari, metropoliten yurish va bekat tonnellarining o'tish gabaritlari va konstruktsiyalari keltirilgan, tog' bosimini aniqlash bo'yicha gipotezalar haqida ma'lumot berilgan. ma'ruzalar matni 5341400 – avtomobil yo'llari, ko'priklar, tonnellar, yo'lo'tkazgichlar va aerodromlarni loyihalash va qurish (avtomobil yo'llari va aerodromlar bo'yicha) bakalavrlar tayyorlash uchun mo'ljallangan. ma'ruzalar matni oxirida foydalaniladigan asosiy va ko'shimcha adabiyotlar ro'yxati keltirilgan. ja'mi ma'ruzalar - 28 soat tuzuvchilar: professor, t.f.d.,prof ishanxodjaev a.a. katta o'qituvchisi usmonov d.t. taqrizchilar: djumaboev s.n. -“boshtransloyiha” mchj bosh muxandisti raupov ch.s. -tdtu “ko'priklar va tonnellar” kafedrasi professori. ma'ruzalar matni “ko'priklar va tonnellar” kafedrasining 2020 yil “ ” avgust …

2 / 39

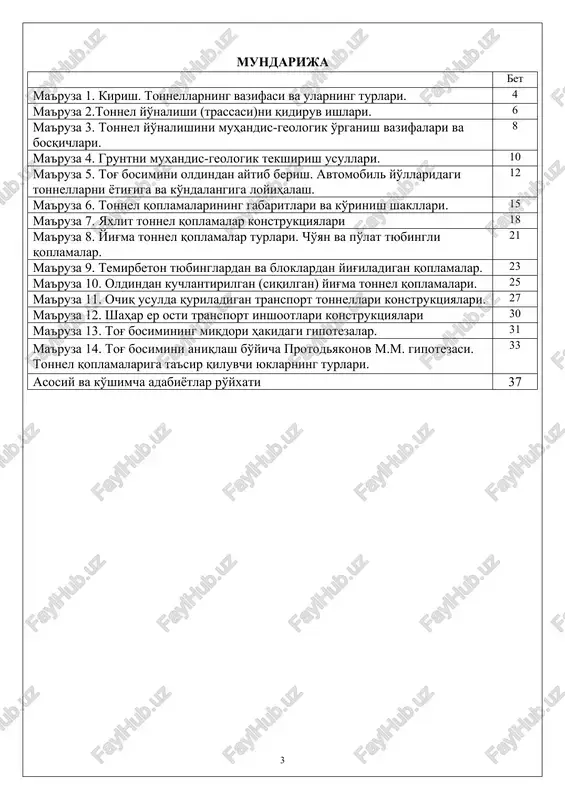

' bosimini oldindan aytib berish. avtomobil yo'llaridagi tonnellarni yotig'iga va ko'ndalangiga loyihalash. 12 ma'ruza 6. tonnel qoplamalarining gabaritlari va ko'rinish shakllari. 15 ma'ruza 7. yaxlit tonnel qoplamalar konstruktsiyalari 18 ma'ruza 8. yig'ma tonnel qoplamalar turlari. cho'yan va po'lat tyubingli qoplamalar. 21 ma'ruza 9. temirbeton tyubinglardan va bloklardan yig'iladigan qoplamalar. 23 ma'ruza 10. oldindan kuchlantirilgan (siqilgan) yig'ma tonnel qoplamalari. 25 ma'ruza 11. ochiq usulda quriladigan transport tonnellari konstruktsiyalari. 27 ma'ruza 12. shahar er osti transport inshootlari konstruktsiyalari 30 ma'ruza 13. tog' bosimining miqdori hakidagi gipotezalar. 31 ma'ruza 14. tog' bosimini aniqlash bo'yicha protodyakonov m.m. gipotezasi. tonnel qoplamalariga ta'sir qiluvchi yuklarning turlari. 33 asosiy va ko'shimcha adabiyotlar ro'yxati 37 ma'ruza 1. kirish. tonnellarning vazifasi va ularning turlari. reja: 1. tonnel ta'rifi. 2. vazifasi bo'yicha tonnel turlari. 3. er yuzasiga nisbatan joylashuvi, chuqurligi va qurish usullari bo'yicha tonnel turlari. 4. tonnel sun'iy bo'shlig'i va uning qismlari. 5. tonnel qoplamasi. tayanch so'zlar va iboralar: …

3 / 39

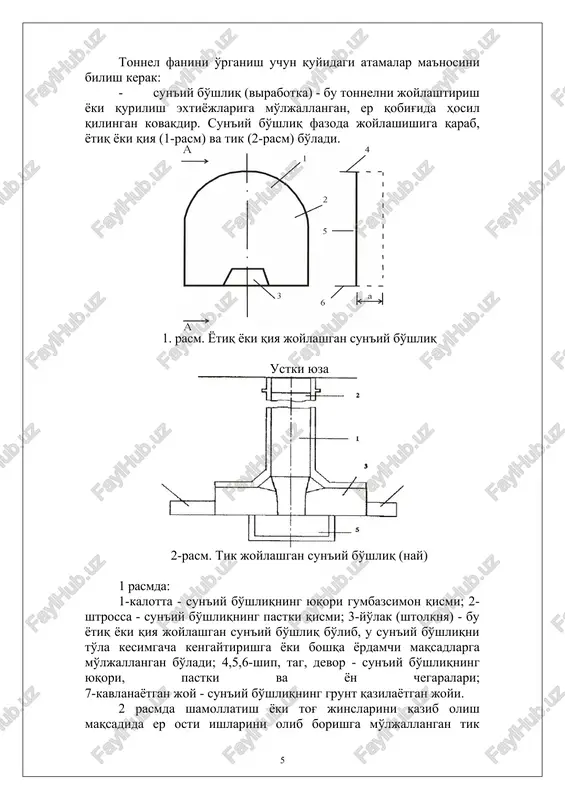

l) tonnellar (telefon, elektr tarmoqlari, issiqlik ta'minoti, kanalizagiya va b.); 4) tog'-kon sanoati tonnellari; 5) maxsus maqsadlarda qurilgan tonnellar (mudofaa inshootlari, er osti elektr stantsiyalari ...). er yuzasiga nisbatan tonnellar quyidagicha joylashadi: 1) tog' osti tonnellari; 2) suv osti tonnellari; 3) tekislikdagi tonnellar. joylashish chuqurligi bo'yicha tonnellar quyidagi 2 turga bo'linadi: 1) sayoz joylashgan onnellar (h 10-20 m). tonnellarni qurish usullari. tonnellarni qurish usullari quyidagi guruhlarga bo'linadi: 1) ochiq usul; 2) yopiq usul; 3) maxsus usul. bu usulda o'ta murakkab grunt sharoitida qurilayotgan tonnellar tiklanadi. tonnel fanini o'rganish uchun quyidagi atamalar ma'nosini bilish kerak: · sun'iy bo'shliq (virabotka) - bu tonnelni joylashtirish yoki qurilish extiyojlariga mo'ljallangan, er qobig'ida hosil qilingan kovakdir. sun'iy bo'shliq fazoda joylashishiga qarab, yotiq yoki qiya (1-rasm) va tik (2-rasm) bo'ladi. 1. rasm. yotiq yoki qiya joylashgan sun'iy bo'shliq ustki yuza 2-rasm. tik joylashgan sun'iy bo'shliq (nay) 1 rasmda: 1-kalotta - sun'iy bo'shliqning yuqori gumbazsimon qismi; 2-shtrossa …

4 / 39

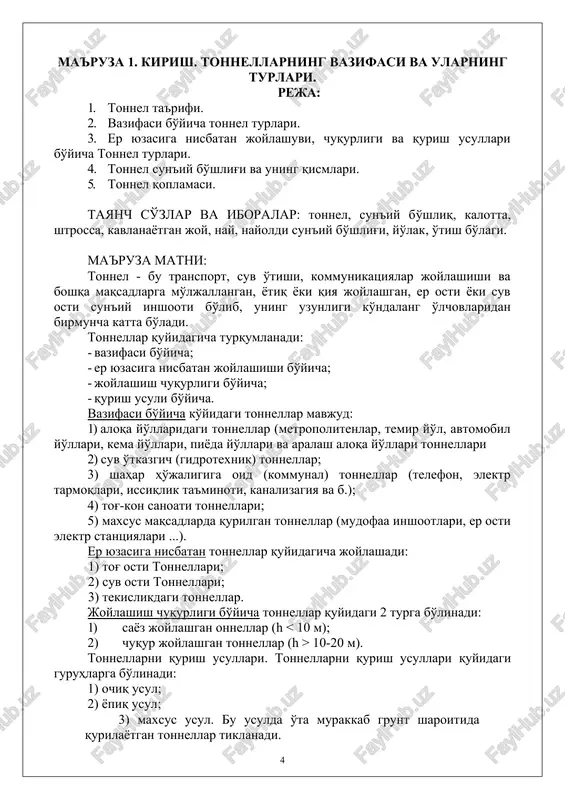

: 1. tonnel nima? 2. kalotta nima? 3. shtrossa nima? 4. sun'iy bo'shliq nima? 5. kavlanayotgan joy nima? 6. nay nima? 7. yo'lak nima? 8. qoplama nima? mavzu2: tonnel yo'nalishi (trassasi)ni qidiruv ishlari reja: 1.suv oqimlari va havzalarni kesib o'tishda qo'prik va tonnelni solishtirish. 2. tepalik tabiiy to'siqdarni kesib o'tishda tonnellarning dovon cho'qqisida yoki tog' etagida joylashish holatlarini solishtirish. 3. shahar sharoitida estakada va transport tonnellarini solishtirish. 4. tonnelga kirish joylari - ravoqlarni joylashtirish talablari. tayanch so'zlar va iboralar: tonnel, tepalik va chegara tabiiy to'siqlar; ko'prik o'pirilish va siljishlar; dovon cho'qkisi; tog' etagi; ravoqlar; o'yma chuqurligi. murakkab tabiat sharoitlarida avtomobil va temir yo'l trassalarini aniqlashdagi qidiruv ishlarida tabiiy to'siqlardan o'tishga to'g'ri keladi. tabiiy to'siqlarni ikki turqumga guruhlash mumkin: 1-tepalik to'siqlar (tepaliklar, tog' tizmalari). 2-chegara to'siqlar: -tog'lik rayonlarda - o'pirilish va siljishlar, qor ko'chishlari; -tekisliklarda - suv okimlari va havzalari, aholi yashaydigan joylar; -shaharlarda - inshootlar zich joylashgan joylar. to'siqlarni tonnel …

5 / 39

sm. tonnelning dovon cho'qqisida yoki tog' etagida joylashish holatlari s1 va s2 - tonnellarning tog' etagida va dovon chuqqisida joylashgan holatlardagi qiymatlari; e1 va e2 - yillik foydalanish harajatlari. zamonaviy shahar sharoitlarida aloqa yo'llaridagi harakatning o'sishi estakada va tonnellar qurilishini talab qiladi. estakadalar quyidagi kamchiliklarga ega: shahar harakatiga halal beradigan ustunlarning mavjudligi; shahar me'morchilik ko'rinishiningbuzilishi; o'tayotgan transportning shovqini, binolarning qorong'ilanishi, chang ko'tarilishi. tonnellarda harakatni tashqil qilish bu kamchiliklardan holidir. tonnelga kirish joylari – ravoq (portal)lar joylashish joylarini aniqlashda, ularning mustaham tog' jinslarida, siljish va ko'chishlar bo'lmaydigan maydonlarda joylashtirish lozim. ravoqdagi tonnel koplamasi ustidagi tog' jinsining qalinligi 2 metrdan kam bo'lmasligi kerak. qoyatosh tog' jinslarida ravoqoldi o'ymalarining chuqurligi 25,0 metrgacha, soz grunt jinslarida esa 15,0 metrgacha bo'lishi mumkin. tonnelga kirish joylari o'ymalari chuqurligi, ular va tonnel uzunlik birliklari qurilish va foydalanish qiymat-larining taxminan teng bo'lishi shartini qanoatlantirishi maqsadga muvofikdir. nazorat savollari: 1. tepalik tabiiy to'siqlar nima? 2. chegara tabiiy to'siqlar nima? …
