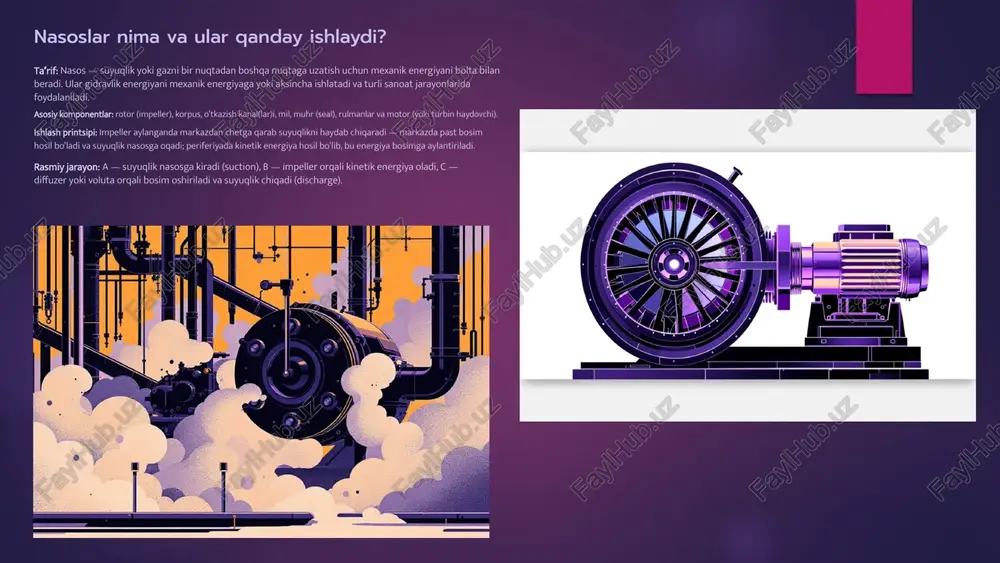

nasoslarning xarakteristikalari va texnik ko'rsatkichlari 1 nasoslar nima va ular qanday ishlaydi? taʼrif: nasos — suyuqlik yoki gazni bir nuqtadan boshqa nuqtaga uzatish uchun mexanik energiyani bolta bilan beradi. ular gidravlik energiyani mexanik energiyaga yoki aksincha ishlatadi va turli sanoat jarayonlarida foydalaniladi. asosiy komponentlar: rotor (impeller), korpus, o‘tkazish kanal(lar)i, mil, muhr (seal), rulmanlar va motor (yoki turbin haydovchi). ishlash printsipi: impeller aylanganda markazdan chetga qarab suyuqlikni haydab chiqaradi — markazda past bosim hosil bo‘ladi va suyuqlik nasosga oqadi; periferiyada kinetik energiya hosil bo‘lib, bu energiya bosimga aylantiriladi. rasmiy jarayon: a — suyuqlik nasosga kiradi (suction), b — impeller orqali kinetik energiya oladi, c — diffuzer yoki voluta orqali bosim oshiriladi va suyuqlik chiqadi (discharge). turli haydov usullari: elektromotor, ichki yonuv dvigateli, gidravlik motor, bu turlar turli muhit va ish sharoitlariga mos tanlanadi. 2 asosiy xarakteristikalar: bosim, oqim tezligi, quvvat bosim (pressure) bosim — nasos chiqishidagi statik bosim (bar yoki kpa). …

2 / 10

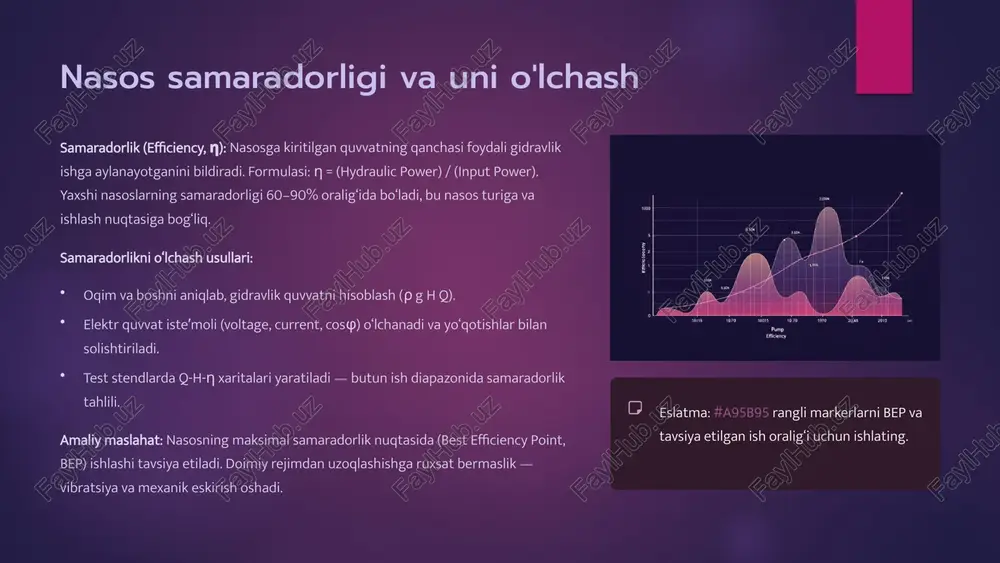

anchasi foydali gidravlik ishga aylanayotganini bildiradi. formulasi: η = (hydraulic power) / (input power). yaxshi nasoslarning samaradorligi 60–90% oralig‘ida bo‘ladi, bu nasos turiga va ishlash nuqtasiga bog‘liq. samaradorlikni o‘lchash usullari: oqim va boshni aniqlab, gidravlik quvvatni hisoblash (ρ g h q). elektr quvvat isteʼmoli (voltage, current, cosφ) o‘lchanadi va yo‘qotishlar bilan solishtiriladi. test stendlarda q-h-η xaritalari yaratiladi — butun ish diapazonida samaradorlik tahlili. amaliy maslahat: nasosning maksimal samaradorlik nuqtasida (best efficiency point, bep) ishlashi tavsiya etiladi. doimiy rejimdan uzoqlashishga ruxsat bermaslik — vibratsiya va mexanik eskirish oshadi. eslatma: #a95b95 rangli markerlarni bep va tavsiya etilgan ish oralig‘i uchun ishlating. 4 npsh (net positive suction head) ning ahamiyati npsh-ning taʼriflari: npsh available (npsha) — nasosning kirish qismidagi suyuqlikning bug‘lanmasdan qolishi uchun mavjud bo‘lgan samarali bosim balansi (m). npsh required (npshr) — nasos ishlab chiqaruvchisi tomonidan minimal talab qilingan qiymat, nasos kavitatsiyasiz ishlashi uchun kerak. muvozanat: npsha > npshr bo‘lishi shart; aks …

3 / 10

li ishlash nuqtasini bepga yaqinlashtirish, issiqlikni boshqarish, gaz aralashmasini kamaytirish va haroratni pasaytirish. muhandislik yechimlari npsh zaxirasini oshirish, induktsion liqib ishlatish, induktorli nasoslar yoki kavitatsiyaga chidamli impeller profillarini tanlash. monitoring: kavitatsiya akustikasi, vibratsiya va bosim tebranishlarini o‘lchash orqali erta aniqlash mumkin. favqulodda chora: oqimni qisqartirish yoki nasosni vaqtincha o‘chirish. 6 turli nasos turlari va ularning qo'llanilish sohalari sentrifugal nasoslar eng keng tarqalgan; yuqori oqim, o‘rta bosim uchun mos. suv taʼminoti, sanoat sirkulyatsiya, hvac tizimlari. musbat displacmentli nasoslar (piston, gear, screw) past oqim, yuqori bosim, doimiy volumetrik uzatish kerak bo‘lganda. neft-gaz, yuqori bosimli hidravlika tizimlari, oziq-ovqat sanoati. diafragma va membrana nasoslari kimyoviy, abraziv yoki noxush suyuqliklar uchun yaxshi — sızıntı xavfi past. submersible nasoslar chuqur quduqlar, tozalash tanklari va kanalizatsiya tizimlari uchun — suv ichida ishlashga mos. tanlovni belgilaydigan omillar: suyuqlik xususiyati (viskozlik, qattiq zarrachalar, kimyoviy faoliyat), ish bosimi/oqimi, ish muhiti va texnik xizmat rejimi. 7 materiallar va konstruksiya tanlash omillari …

4 / 10

abraziv yoki abraziv bo‘lmagan bo‘lishi, korroziya xavfi, texnik xizmat imkoniyati va xarajatlar. 8 texnik ko'rsatkichlarning amaliy qo'llanilishi (misollar) quyida real muhandislik vaziyatlari uchun misollar va hisoblash ketma-ketligi keltirilgan: misol 1: suv ta'minoti nasosi talab: shaharcha suvi uchun 500 m3/soat, tizim bosimi 40 m. hisob: kerakli quvvatni hisoblash — ρ=1000 kg/m3, g=9.81, h=40 m, q=0.1389 m3/s. gidravlik quvvat ≈ ρ g h q; keyin samaradorlikni hisoblab motor quvvatini tanlang. misol 2: neft-gaz yuqori bosimli nasos talab: viskozlik yuqori, qattiq fazalar mavjud. tanlov: musbat displacmentli nasos yoki sarvondan himoyalangan skrup nasos; material uchun yuqori sifatli po‘lat va maxsus muhrlar. misol 3: kimyo sanoatidagi korroziv suyuqlik talab: kislotali suyuqlik, no-lek. tanlov: paslanmaydigan po‘lat yoki polymer-lined nasos, diafragma muhrli variant — sızıntı xavfini minimal qilish. har bir misolda npsha va npshr tekshiriladi, bep-ga yaqin ishlash tekshiriladi va favqulodda holatlarda alternativ ishlash rejimlari rejalashtiriladi. ishlab chiqaruvchi maʼlumotnomasi va sinov sertifikatlari asosida yakuniy tanlov amalga oshiriladi. …

5 / 10

aniqlang; rejalashtirilgan texnik xizmat bilan ish unumdorligini oshiring. oxirgi tavsiya: har bir loyiha uchun ishlab chiqaruvchi maʼlumotnomasi, sinov natijalari va joylashuv sharoitlarini (harorat, balandlik, korroziya) integratsiyalangan tarzda ko‘rib chiqing. dizayn qarorlarini iqtisodiy va texnik jihatdan asoslang. aloqa: qo‘shimcha hisob-kitoblar yoki loyiha shartlari uchun texnik maʼlumotlarni taqdim qiling — men mahsus hisob-kitoblar va tavsiyalar bilan yordam berishga tayyorman. 10 image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png image17.png image18.png image19.png image27.png image20.png image21.png image22.png image23.png image24.png image25.png image26.png image28.png image29.png image30.png image31.png image32.png image33.png image34.png image35.png image2.png image3.png image4.png image5.png
