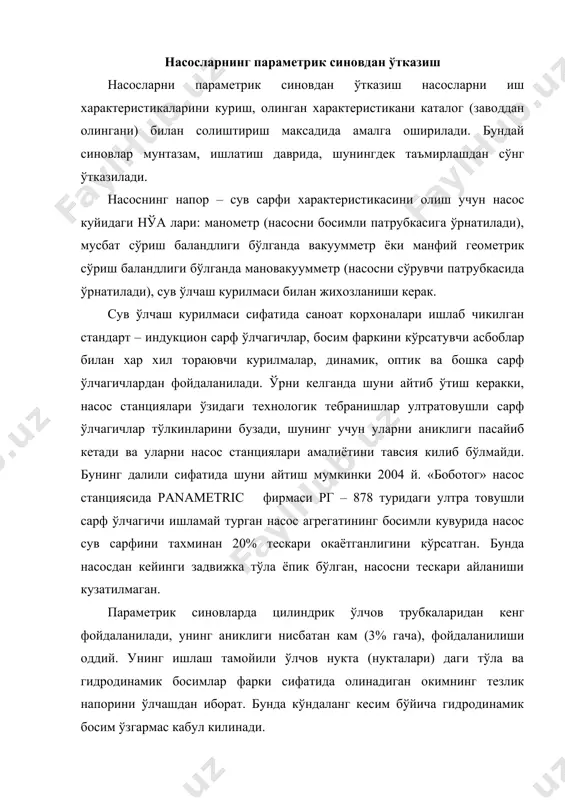

1572344629.doc n х d r т x 1 2 2 - = h q к d = 2 u 2 т d h q к ср d = 2 u z q в м н + - + + d ± = 2 ) ( 2 1 2 2 2 2 u u z q м м н + - + d ± - d ± = 2 ) ( ) ( 2 1 2 2 1 1 2 2 u u насосларнинг параметрик синовдан ўтказиш режа: 1. жихозларни профилактик кўриб чикиш ва текшириш 2. жихозларни саклаш ва консервацияга кўйиш насосларнинг параметрик синовдан ўтказиш насосларни параметрик синовдан ўтказиш насосларни иш характеристикаларини куриш, олинган характеристикани каталог (заводдан олингани) билан солиштириш максадида амалга оширилади. бундай синовлар мунтазам, ишлатиш даврида, шунингдек таъмирлашдан сўнг ўтказилади. насоснинг напор – сув сарфи характеристикасини олиш учун насос куйидаги нўа лари: манометр (насосни босимли патрубкасига ўрнатилади), мусбат сўриш …

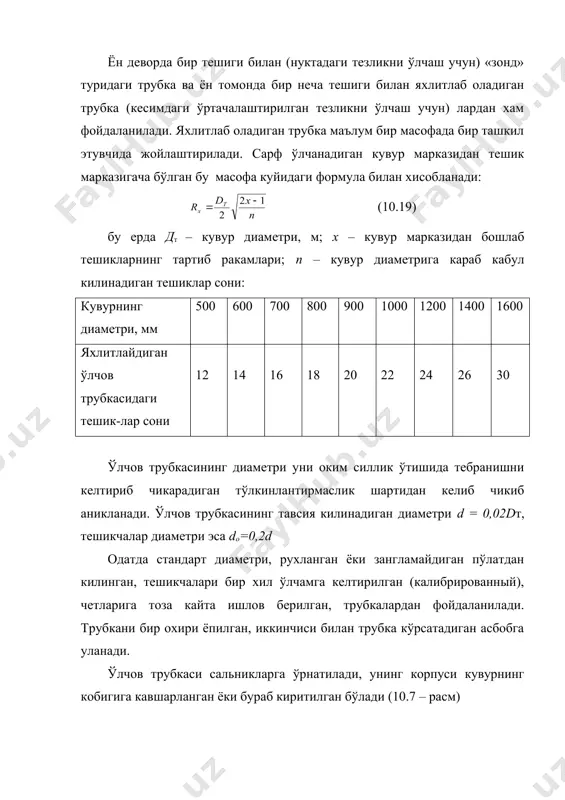

надиган окимнинг тезлик напорини ўлчашдан иборат. бунда кўндаланг кесим бўйича гидродинамик босим ўзгармас кабул килинади. ён деворда бир тешиги билан (нуктадаги тезликни ўлчаш учун) «зонд» туридаги трубка ва ён томонда бир неча тешиги билан яхлитлаб оладиган трубка (кесимдаги ўртачалаштирилган тезликни ўлчаш учун) лардан хам фойдаланилади. яхлитлаб оладиган трубка маълум бир масофада бир ташкил этувчида жойлаштирилади. сарф ўлчанадиган кувур марказидан тешик марказигача бўлган бу масофа куйидаги формула билан хисобланади: (10.19) бу ерда дт – кувур диаметри, м; х – кувур марказидан бошлаб тешикларнинг тартиб ракамлари; n – кувур диаметрига караб кабул килинадиган тешиклар сони: кувурнинг диаметри, мм 500 600 700 800 900 1000 1200 1400 1600 яхлитлайдиган ўлчов трубкасидаги тешик-лар сони 12 14 16 18 20 22 24 26 30 ўлчов трубкасининг диаметри уни оким силлик ўтишида тебранишни келтириб чикарадиган тўлкинлантирмаслик шартидан келиб чикиб аникланади. ўлчов трубкасининг тавсия килинадиган диаметри d = 0,02dт, тешикчалар диаметри эса do=0,2d одатда стандарт диаметри, рухланган …

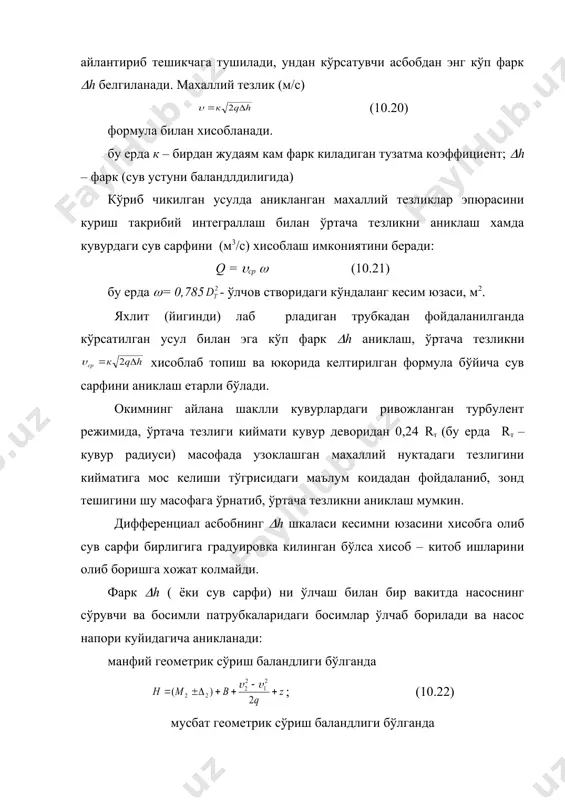

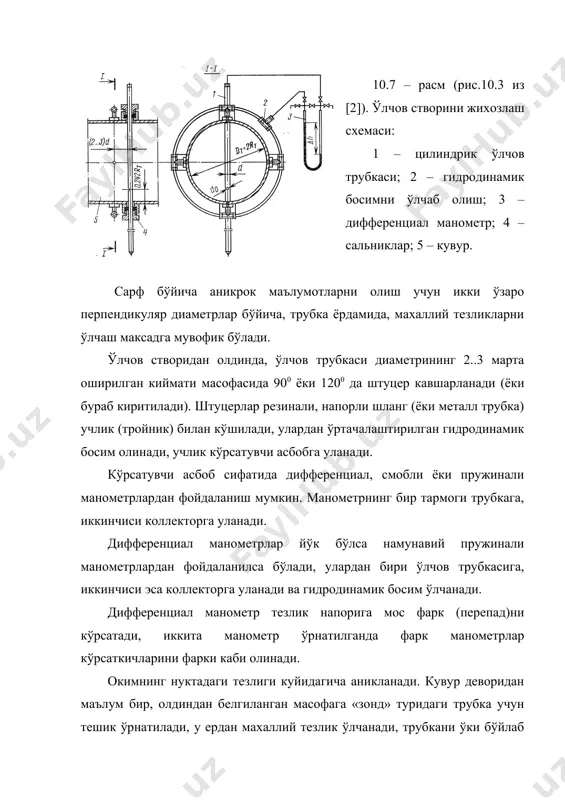

трубка) учлик (тройник) билан кўшилади, улардан ўртачалаштирилган гидродинамик босим олинади, учлик кўрсатувчи асбобга уланади. кўрсатувчи асбоб сифатида дифференциал, смобли ёки пружинали манометрлардан фойдаланиш мумкин. манометрнинг бир тармоги трубкага, иккинчиси коллекторга уланади. дифференциал манометрлар йўк бўлса намунавий пружинали манометрлардан фойдаланилса бўлади, улардан бири ўлчов трубкасига, иккинчиси эса коллекторга уланади ва гидродинамик босим ўлчанади. дифференциал манометр тезлик напорига мос фарк (перепад)ни кўрсатади, иккита манометр ўрнатилганда фарк манометрлар кўрсаткичларини фарки каби олинади. окимнинг нуктадаги тезлиги куйидагича аникланади. кувур деворидан маълум бир, олдиндан белгиланган масофага «зонд» туридаги трубка учун тешик ўрнатилади, у ердан махаллий тезлик ўлчанади, трубкани ўки бўйлаб айлантириб тешикчага тушилади, ундан кўрсатувчи асбобдан энг кўп фарк (h белгиланади. махаллий тезлик (м/с) (10.20) формула билан хисобланади. бу ерда к – бирдан жудаям кам фарк киладиган тузатма коэффициент; (h – фарк (сув устуни баландлдилигида) кўриб чикилган усулда аникланган махаллий тезликлар эпюрасини куриш такрибий интеграллаш билан ўртача тезликни аниклаш хамда кувурдаги сув сарфини (м3/с) хисоблаш …

б ишларини олиб боришга хожат колмайди. фарк (h ( ёки сув сарфи) ни ўлчаш билан бир вакитда насоснинг сўрувчи ва босимли патрубкаларидаги босимлар ўлчаб борилади ва насос напори куйидагича аникланади: манфий геометрик сўриш баландлиги бўлганда ; (10.22) мусбат геометрик сўриш баландлиги бўлганда (10.21) бу ерда: м – манометр кўрсаткичи, м; в – вакуумметр кўрсаткичи, м; (=q/(- босим ўлчанадиган кесимдаги ўртача тезлик, м/с; ( - босим ўлчанадиган кесим марказидан манометр цапфасининг ортиши (плюс – агар асбоб тепада жойлашган бўлса, ва минус – агар асбоб кесим маркази остида бўлса), м; z – босим ўлчанадиган кесимлар маркази белгиларининг фарки, м; 1 ва 2 –индекслар – мос равишда сўрувчи патрубка ва босимли патрубка олдидаги босим ўлчанадиган кесимлар белгилари. босимли кувурдаги задвижка (6…8 нуктада) ни хар хил манёврлаб олинган н ва q лар киймати бўйича н - q насоснинг напор сарф характеристикаси курилади. назорат ўлчов асбобларини ишлатиш назорат ўлчов асбоблари (нўа) насос хосил киладиган сув …

тиб борилиши лозим, улар хаво билан босим остида тозаланиши ва ювилиши, йигилиб колган хаво улардан чикариб юборилиши, бирламчи датчик ва кабул килгичлараро симнинг созлиги кузатиб борилиши керак. сув сатхини ўлчайдиган курилмалар ишлатилаётганда кувур тешиги тозалиги ва сув ўтказувчанлиги, пўкаклар ва пўлат аркончалар созлиги, бирламчи ва иккиламчи датчиклар орасидаги симнинг созлиги кузатиб борилиши, ишкаланадиган кисмлари мойланиши, пўкакли асбоблардаги аркончалар ва йўналтирувчи шкивлар музлашдан сакланиши, сатх сигнализаторларини электродли контактларининг холати кузатиб борилиши, мунтазам равишда асбобларни кўрсатишларини амалдаги сув сатхига мослиги текширилиб борилиши зарур. асбоблар намунали тозаликка эга бўлиши керак. сим ва асбоблар корпуси жойлашган щитларнинг ички кисми чанг ютгич билан тозаланиши, машина ёги билан сал намланган эски туски латталар билан артилиши лозим. асбоблар ойналари пахта материалли латта билан артилади. ойига камида 1 марта асбоблар кўриб чикилади ва бириктирмалари тортиб кўйилади, ойнасига чертиб ойнанинг кузгалмаслиги текиширилади. ўзи ёзар соат механизми ёки диаграмма доирасини айлантириш учун ёки диаграмма лентали барабанли электр ўтказгичли нўа га …
