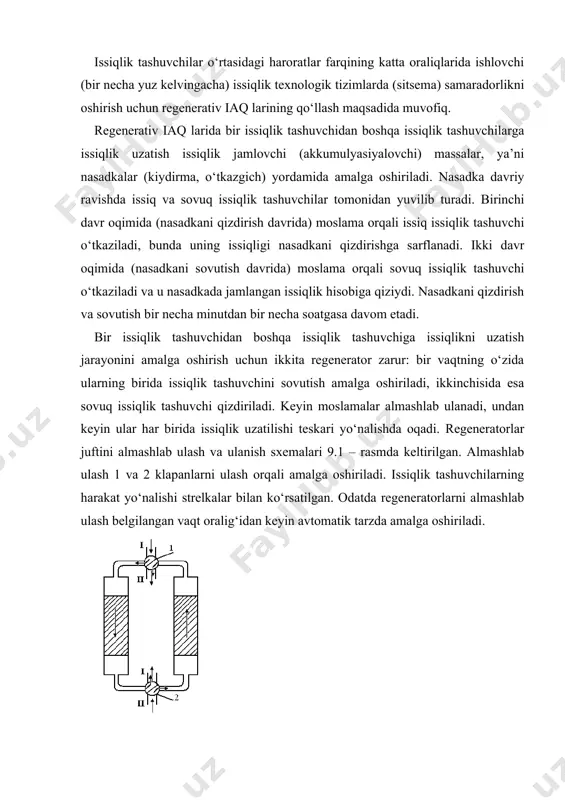

1523464361_70991.doc e = e £ ' 0 w e r d w ' 0 w '' 0 w '' 0 ww > ' 0 w '' 0 w regenerativ issiqlik almashinish qurilmalari va moslamalari reja: 1. asosiy tushunchalar va ta’riflar. 2. regenerativ iaq lari va moslamalarining konsruksiyalari. 3. qaynov qatlamning о‘ziga xos xususiyatlari. 4. mavhum qaynash qatlamli qurilmalar. issiqlik tashuvchilar о‘rtasidagi haroratlar farqining katta oraliqlarida ishlovchi (bir necha yuz kelvingacha) issiqlik texnologik tizimlarda (sitsema) samaradorlikni oshirish uchun regenerativ iaq larining qо‘llash maqsadida muvofiq. regenerativ iaq larida bir issiqlik tashuvchidan boshqa issiqlik tashuvchilarga issiqlik uzatish issiqlik jamlovchi (akkumulyasiyalovchi) massalar, ya’ni nasadkalar (kiydirma, о‘tkazgich) yordamida amalga oshiriladi. nasadka davriy ravishda issiq va sovuq issiqlik tashuvchilar tomonidan yuvilib turadi. birinchi davr oqimida (nasadkani qizdirish davrida) moslama orqali issiq issiqlik tashuvchi о‘tkaziladi, bunda uning issiqligi nasadkani qizdirishga sarflanadi. ikki davr oqimida (nasadkani sovutish davrida) moslama orqali sovuq issiqlik tashuvchi о‘tkaziladi va u nasadkada jamlangan …

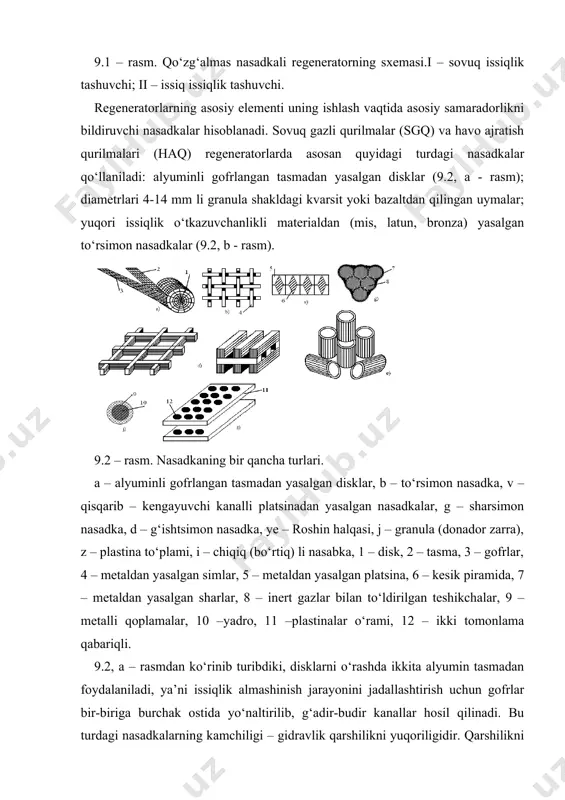

‘zg‘almas nasadkali regeneratorning sxemasi.i – sovuq issiqlik tashuvchi; ii – issiq issiqlik tashuvchi. regeneratorlarning asosiy elementi uning ishlash vaqtida asosiy samaradorlikni bildiruvchi nasadkalar hisoblanadi. sovuq gazli qurilmalar (sgq) va havo ajratish qurilmalari (haq) regeneratorlarda asosan quyidagi turdagi nasadkalar qо‘llaniladi: alyuminli gofrlangan tasmadan yasalgan disklar (9.2, a - rasm); diametrlari 4-14 mm li granula shakldagi kvarsit yoki bazaltdan qilingan uymalar; yuqori issiqlik о‘tkazuvchanlikli materialdan (mis, latun, bronza) yasalgan tо‘rsimon nasadkalar (9.2, b - rasm). 9.2 – rasm. nasadkaning bir qancha turlari. a – alyuminli gofrlangan tasmadan yasalgan disklar, b – tо‘rsimon nasadka, v – qisqarib – kengayuvchi kanalli platsinadan yasalgan nasadkalar, g – sharsimon nasadka, d – g‘ishtsimon nasadka, ye – roshin halqasi, j – granula (donador zarra), z – plastina tо‘plami, i – chiqiq (bо‘rtiq) li nasabka, 1 – disk, 2 – tasma, 3 – gofrlar, 4 – metaldan yasalgan simlar, 5 – metaldan yasalgan platsina, 6 – kesik piramida, …

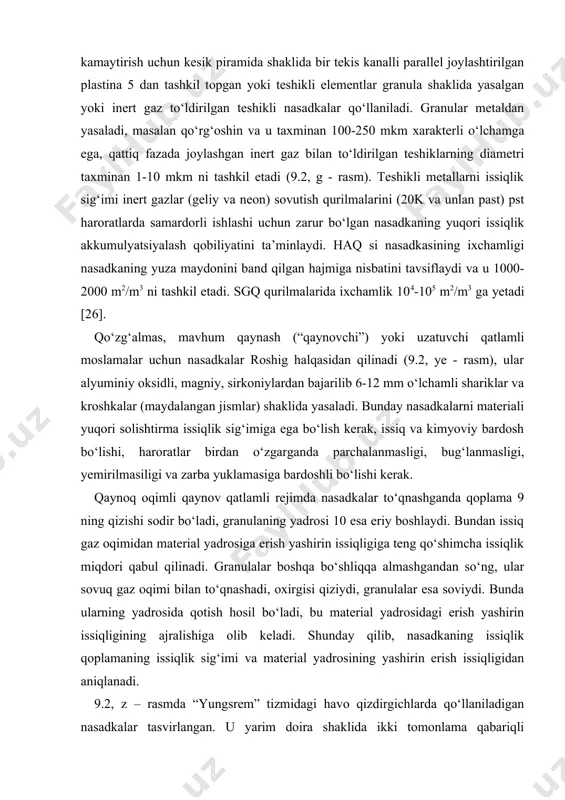

l etadi (9.2, g - rasm). teshikli metallarni issiqlik sig‘imi inert gazlar (geliy va neon) sovutish qurilmalarini (20k va unlan past) pst haroratlarda samardorli ishlashi uchun zarur bо‘lgan nasadkaning yuqori issiqlik akkumulyatsiyalash qobiliyatini ta’minlaydi. haq si nasadkasining ixchamligi nasadkaning yuza maydonini band qilgan hajmiga nisbatini tavsiflaydi va u 1000-2000 m2/m3 ni tashkil etadi. sgq qurilmalarida ixchamlik 104-105 m2/m3 ga yetadi [26]. qо‘zg‘almas, mavhum qaynash (“qaynovchi”) yoki uzatuvchi qatlamli moslamalar uchun nasadkalar roshig halqasidan qilinadi (9.2, ye - rasm), ular alyuminiy oksidli, magniy, sirkoniylardan bajarilib 6-12 mm о‘lchamli shariklar va kroshkalar (maydalangan jismlar) shaklida yasaladi. bunday nasadkalarni materiali yuqori solishtirma issiqlik sig‘imiga ega bо‘lish kerak, issiq va kimyoviy bardosh bо‘lishi, haroratlar birdan о‘zgarganda parchalanmasligi, bug‘lanmasligi, yemirilmasiligi va zarba yuklamasiga bardoshli bо‘lishi kerak. qaynoq oqimli qaynov qatlamli rejimda nasadkalar tо‘qnashganda qoplama 9 ning qizishi sodir bо‘ladi, granulaning yadrosi 10 esa eriy boshlaydi. bundan issiq gaz oqimidan material yadrosiga erish yashirin issiqligiga teng …

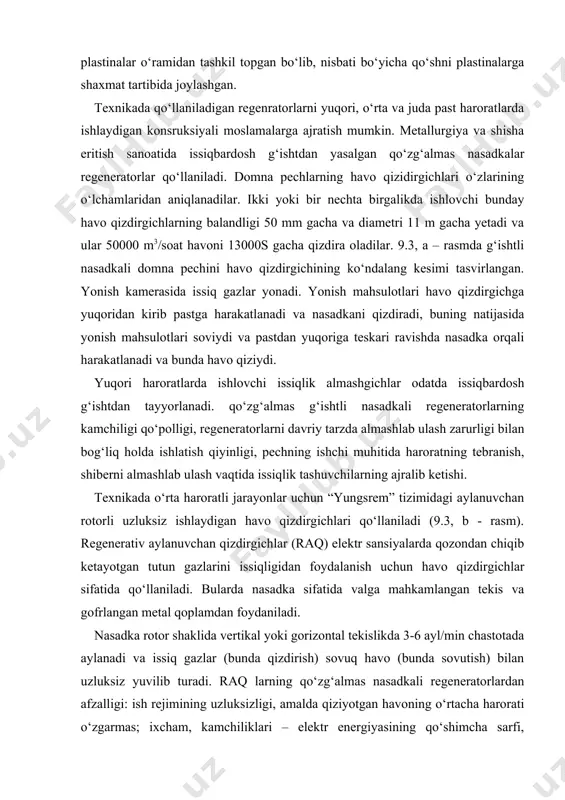

ruksiyali moslamalarga ajratish mumkin. metallurgiya va shisha eritish sanoatida issiqbardosh g‘ishtdan yasalgan qо‘zg‘almas nasadkalar regeneratorlar qо‘llaniladi. domna pechlarning havo qizidirgichlari о‘zlarining о‘lchamlaridan aniqlanadilar. ikki yoki bir nechta birgalikda ishlovchi bunday havo qizdirgichlarning balandligi 50 mm gacha va diametri 11 m gacha yetadi va ular 50000 m3/soat havoni 13000s gacha qizdira oladilar. 9.3, a – rasmda g‘ishtli nasadkali domna pechini havo qizdirgichining kо‘ndalang kesimi tasvirlangan. yonish kamerasida issiq gazlar yonadi. yonish mahsulotlari havo qizdirgichga yuqoridan kirib pastga harakatlanadi va nasadkani qizdiradi, buning natijasida yonish mahsulotlari soviydi va pastdan yuqoriga teskari ravishda nasadka orqali harakatlanadi va bunda havo qiziydi. yuqori haroratlarda ishlovchi issiqlik almashgichlar odatda issiqbardosh g‘ishtdan tayyorlanadi. qо‘zg‘almas g‘ishtli nasadkali regeneratorlarning kamchiligi qо‘polligi, regeneratorlarni davriy tarzda almashlab ulash zarurligi bilan bog‘liq holda ishlatish qiyinligi, pechning ishchi muhitida haroratning tebranish, shiberni almashlab ulash vaqtida issiqlik tashuvchilarning ajralib ketishi. texnikada о‘rta haroratli jarayonlar uchun “yungsrem” tizimidagi aylanuvchan rotorli uzluksiz ishlaydigan havo qizdirgichlari qо‘llaniladi …

ning qо‘shimcha sarfi, konsruksiyasining qiyinligi va sovutish bо‘shlig‘idan qizdirish bо‘shlig‘ini germetik ajratishning imkoniyati yо‘qligi, ular orqali aylanuvchi nasadkalardan bitta va bir nechta nasadkalar о‘tib ketadi. hozirgi vaqtda sanoatning turli sohalarida, ya’ni pо‘latlarning issiqbardoshligi yetmaydigan sanoatlarda qattiq sochiluvchan issiqbardosh issiqlik tashuvchilardan yasalgan qо‘zg‘almas, qaynov yoki uzatuv qatlamli iaq lari qо‘llaniladi. bunday issiqlik almashgichlarda suv bug‘i va organik suyuqliklar о‘ta qizdiriladi, havo va gazlar 20000s gacha qizdiriladi. uzluksiz ishlaydigan iaqlarida qattiq issiqlik tashuvchilar mexanik kovushli elevatorlar, titratib kо‘targichlar yoki pnevmatik qurilmalar yordamida aralashtiriladi. qattiq issiqlik tashuvchili uzatuv qatlamli raq ning ishlashni kо‘rib chiqamiz, bunday qurilmalar ba’zida qozonlarda tutun gazlarini о‘ta sovutishda qо‘llaniladi (9.3, v – rasm). 9.3 – rasm. regeneratorlarning bir qancha turlari. a – regeneratorli marten pechining sxemasi, 1 – qizdirish kamerasi, 2 – sovitish kamerasi, 3 – regenerator darpardali panjara;4 -5-kanal 6-ko’targich b – yungsrem tizimidagi regenerativ moslamalar; v – uzatiluvchan nasadkali regeneratorning sxemasi regenerator darpardali panjara (3) о‘rnatilgan qizdirish …
