slayd 1 ta'lim ma+sadlari * 7-maruza: havo yordamida xomuzaga arqoq tashlash. reja: havoli arqoq tashlash usuli va dastgoxlarining paydo bo'lish tarixi. havo yordamida xomuzaga arqoq tashlash usullari va ulami o‘ziga xosliklari. havoli arqoq tashlash mexanizmlari. havoli arqoq tashlash tezliklari. ta'lim ma+sadlari * pnevmatik arqoq tashlash usuli pnevmatik arqoq tashlash to'quv dastgohlari tezlik bo'yicha birinchi ekanligi haligacha davom etmoqda. hozirgi kunda pnevmatik to'quv dastgohlari yordamida 1500 - 2800 m/min va undan yuqori tezlik bilan enli to'qimalar ishlab chiqarayapti. 1914 yili j.s. brooks (aqsh) pnevmatik arqoq tashlash usuliga amerika patentini olgan va 1927 yili o'zini eski ipak to'qimasini ishlab chiqaruvchi dastgohi asosida havo yordamida arqoq tashlashni ommaga havola etgan (3,47-rasm). biroq pnevmatik arqoq tashlovchi to'quv dastgohlaridan sanoat darajasida keng foyda- lanish 2-jahon urishidan keyin boshlangan. ta'lim ma+sadlari * birinchi yaratilgan s.brookning ikki soploli pnevmatik to'quv dastgohi 1-kulachok vali, 2-kulachok, 3-ventil, 4-havo trubasi, 5,6-saplolar, 7-arqoq bobina- si, 8-ip yo'naltirgich, 9-sektor, 10- tishli g'ildirak, …

2 / 15

qarab) o'rab olinib, arqoq ipi uchini tormoz ushlab turadi. so'ngra ma'lum bosimdagi havo truba 7 orqali saploga beriladi va tormoz arqoq ipini bo'shatishi bilan arqoq ipini havo bosimi purkab xomuzaga tashlaydi. arqoq xomuzaga tashlangandan keyin tormoz yana arqoq ipini ushlab turadi, qaychi d arqoq ipini kesadi, tig' a esa tashlangan arqoq ipini to'qima che- tiga jipslashtirib, to'qima s elementini hosil qiladi. to'qimani ikki yonida o'ramali milk e, f hosil qilinadi. ta'lim ma+sadlari * ta'lim ma+sadlari * pnevmatik arqoq tashlash sistemalari: 1) bir purkagichli – konfuzor yunaltirgichli, ikkinchi tomondan surib oluvchi (3.49a-rasm); 2) ko'p purkagichli – yunaltirgichli (3.49b-rasm); 3) ko'p purkagichli maxsus tig'li (profilli) (3.49v-rasm). 4) bir purkagichli pnevmatik to'quv dastgohlari: investa, elitex, sulzer ruti va x.k.z. 5) ko'p purkagichli pnevmatik to'quv dastgohlari: sulzer ruti, gunne, tsu- dakoma, picanol, jettis va x.k.z. ta'lim ma+sadlari * ta'lim ma+sadlari * 3.50a-rasmda bir purkagichli pnevmatik arqoq tashlash sistemalari keltiril- gan. arqoq ipi arqoq bobinasidan …

3 / 15

lardan o'tadi. bosh purkagich arqoq ipini havo yordamida estafetali purkagichlarga uzatiladi va estafetali purkagichlar esa birin-ketin arqoq ipini bir- biriga havoni purkash yo'li bilan uzatib, xomuzaga tashlaydi. estafetali purkagichlardan foydalanish dastgohda enli to'qimalar ishlab chiqarish imkoniyati- ni kengaytiradi. ta'lim ma+sadlari * 3.54-rasmda zultser ryuti l5100 pnevmatik to'quv dastgohining estafetali purkagichlari ko'rsatilgan. shaklli tig'dan foydalanish havo bosimi orqali arqoq ipini yo'naltirib, uni tanda ipidan ajratib turadi. bunday shaklli tig'ni tunnelli tig' deyiladi. * ta'lim ma+sadlari * ta'lim ma+sadlari * t ; ' : 7? 4 7 ' yy re f actig’, b-tanda iplari, c-to'gima, d-qaychi, e, f-o'ramali milk. | -arqoq bobinasi, 2-argok ipi, 3-yo'naltiruvehi va ta- ranglovchi, 4-ulchash moslamasi, s-tormoz, 6-saplo, t-truba. 3.48-rasm, pnevmatik arqoq tashlash printsipi argog tashlash jipslashtirish jipslashtirish b) 3.49.rasm, paevmatik axqog tashlash sistermalari a) la pree | 3.50-rasm. bir purkagichli pnevmatik arqoq tashlash 1-argoq bobinasi, 2-taranglagich, 3,4- ollchash qisqichlar,6- bosh_purkagich, 7- qaychi, 8-yo'naltiruvchi konfuzorlar, roliklari, s-maxsus 9-so'rib …

4 / 15

havo yordamida xomuzaga arqoq tashlash - Page 4

5 / 15

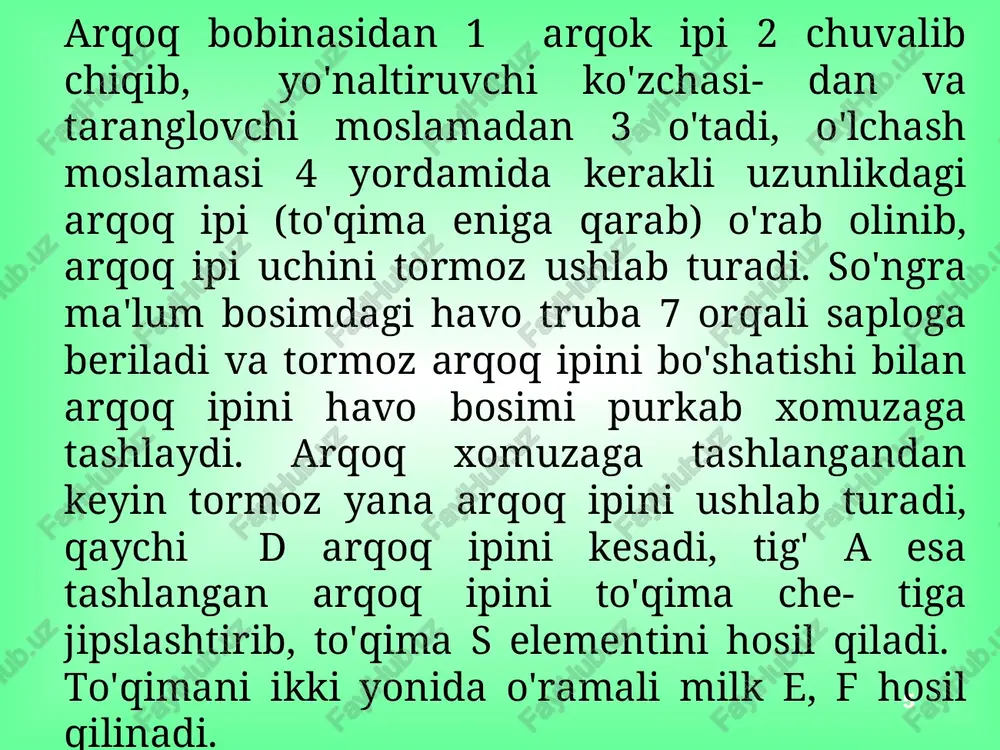

havo yordamida xomuzaga arqoq tashlash - Page 5
