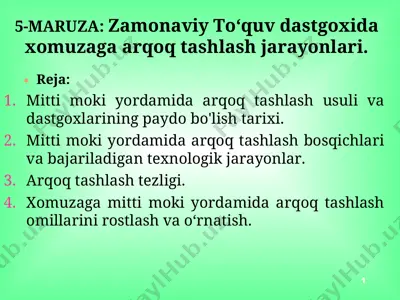

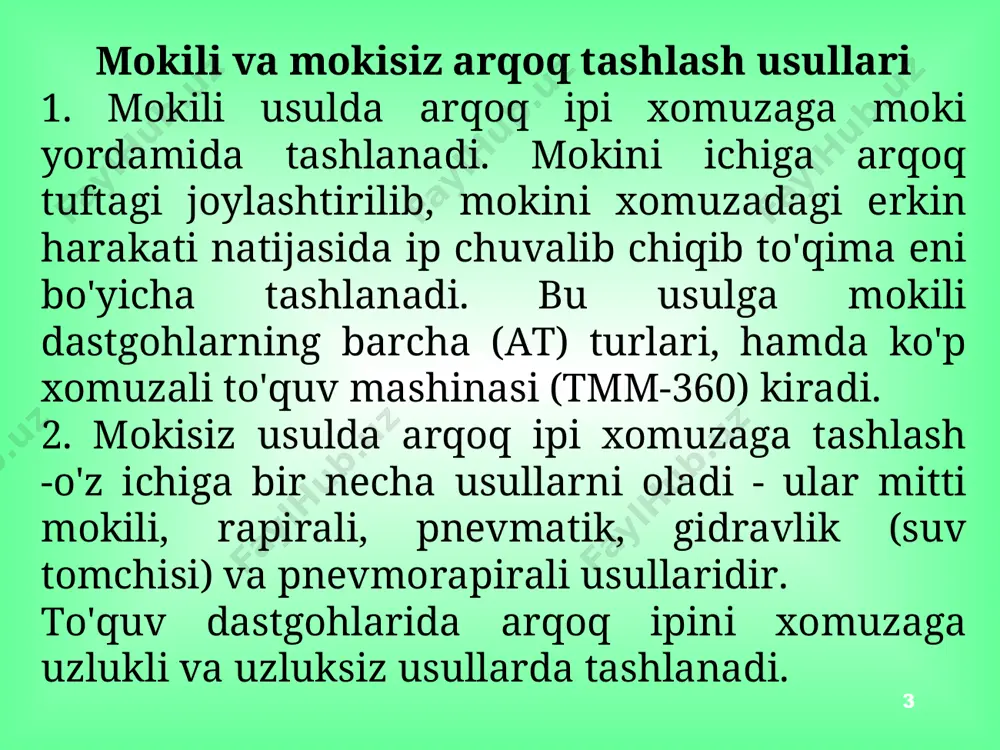

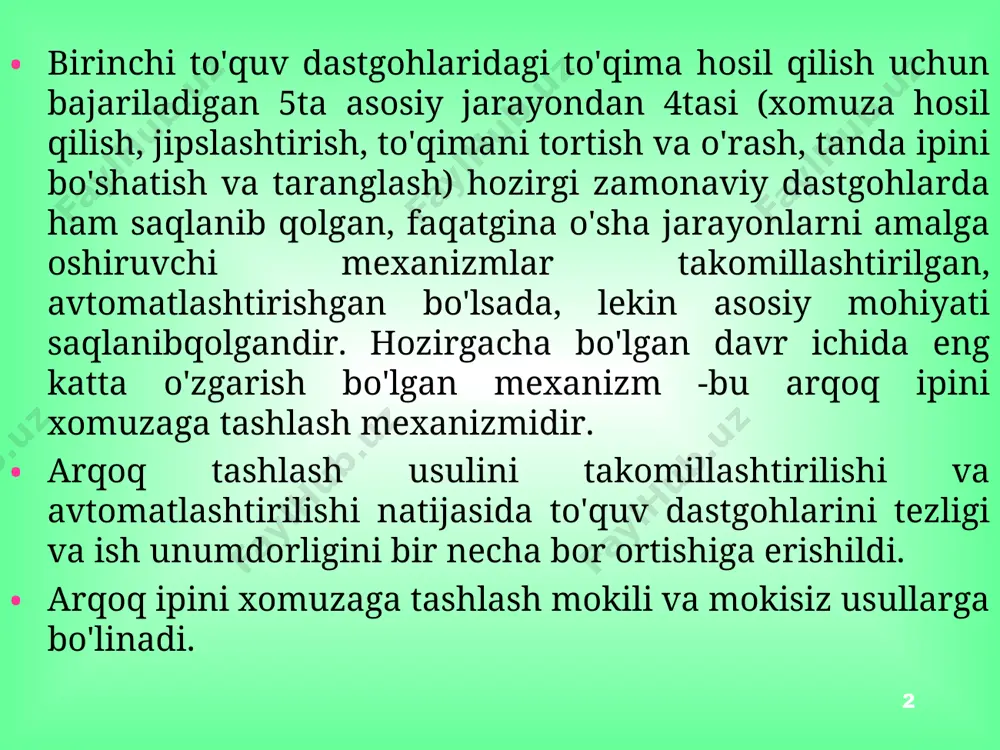

слайд 1 таълим ма+садлари * 5-maruza: zamonaviy to‘quv dastgoxida xomuzaga arqoq tashlash jarayonlari. reja: mitti moki yordamida arqoq tashlash usuli va dastgoxlarining paydo bo'lish tarixi. mitti moki yordamida arqoq tashlash bosqichlari va bajariladigan texnologik jarayonlar. arqoq tashlash tezligi. xomuzaga mitti moki yordamida arqoq tashlash omillarini rostlash va o‘rnatish. таълим ма+садлари * birinchi to'quv dastgohlaridagi to'qima hosil qilish uchun bajariladigan 5ta asosiy jarayondan 4tasi (xomuza hosil qilish, jipslashtirish, to'qimani tortish va o'rash, tanda ipini bo'shatish va taranglash) hozirgi zamonaviy dastgohlarda ham saqlanib qolgan, faqatgina o'sha jarayonlarni amalga oshiruvchi mexanizmlar takomillashtirilgan, avtomatlashtirishgan bo'lsada, lekin asosiy mohiyati saqlanibqolgandir. hozirgacha bo'lgan davr ichida eng katta o'zgarish bo'lgan mexanizm -bu arqoq ipini xomuzaga tashlash mexanizmidir. arqoq tashlash usulini takomillashtirilishi va avtomatlashtirilishi natijasida to'quv dastgohlarini tezligi va ish unumdorligini bir necha bor ortishiga erishildi. arqoq ipini xomuzaga tashlash mokili va mokisiz usullarga bo'linadi. таълим ма+садлари * mokili va mokisiz arqoq tashlash usullari 1. mokili usulda arqoq …
2 / 29
(12-16 m/s); − arqoq o'ramasidagi ip uzunligini kamligi (500-3000 m). dastgohga arqoq naychasini taxtlash uchun qo'shimcha ishchi (zaryajalshitsa) talab etilishi; − mokini xomuzadagi ishonchsiz harakati (mokini xomuzadan chiqib ketish ehtimoli yuqori) − mokiga zarb berish va to'xtatish jarayonlari uchun katta energiya talab etilishi; − dastgohni titrashi va yukori shovqinligi (100-102 db); − xomuza balandligini kattali tufayli tanda iplarini deformatsiyalanishi va zilishiniyuqoriligi; − dastgoh qismlarini tez ishdan chiqishi. таълим ма+садлари * mokini tuzilishi 1-qisqich; 2-mashinka; 3-misok; 4- plastinka. таълим ма+садлари * moki turlari таълим ма+садлари * mokini harakati uch davrga bo'lib o'rganish mumkin. 1. mokini boshlang'ich harakati, s1. 2. mokini xomuza ichidagi erkin harakati, s2. 3. mokini tormozlash harakati, s3. dastgoh bosh valining aylanishlari soni ishlab chiqarilayotgan to'qimani eniga bevosita bog'liqdir. masalan: at-100 uchun n=250 min-1, at-120 uchun n=220 min-1, at-175 uchun n=180 min-1 atrofida bo'ladi. dastgoh bosh valining aylanishlari soni ishlab chiqarilayotgan to'qimani eniga bevosita bog'liqdir. masalan: at-100 uchun n=250 …
3 / 29
) qo'yi zarbli 3. zarb berish usuli bo'yicha: a) ketma-ket zarbli b) ixtiyoriy zarb таълим ма+садлари * mokilidastgohiningo'rtazarblimexanizmi таълим ма+садлари * mokili usulda arqoq tashlovchi chet el to'quv dastgohlari dunyodagi ko'pgina firmalar tomonidan mokili to'quv dastgohlari ishlab chiqariladi. “picanol” (belgiya) firmasi tomonidan texnik to'qimalar ishlab chiqarishga, belting turidagi yuza zichligi 1,2 kg/m2 gacha bo'lgan to'qimalar ishlab chiqarishga (cm-c/sbz dastgohi), shisha tolali iplardan to'qimalar ishlab chiqarishga (smm/z dastgohi), halqali (maxroviy) to'qimalar ishlab chiqarishga (e/4cr) mo'ljallagan to'quv dastgohlarini ishlab chiqarmoqda. bu dastgohlarni ishchi eni 1480 dan 2450 smgacha bo'lib , tezliklari esa 150-200 min-1 ni tashkil etadi. dastgohlarni maksimal unumdorligi 320 metr arqoq minutni tashkil etadi. таълим ма+садлари “saurer” (shvetsariya) firmasi bir mokili, unumdorligi yuqori bo'lgan electron boshqaruvli to'quv dastgohini ishlab chiqaradi. bu dastgoh “yunifil” qayta o'rash urchug'i bilan ta'minlangan bo'lib, dastgohni ishchi eni 120- 380 smni, tezligi esa 160-270 min-1 ni, unumdorligi esa 600 metr arqoq minutni tashkil etadi. elektron boshqaruvli …
4 / 29
atadi. * таълим ма+садлари mokisiz arqoq tashlash usullari va afzalligi. mokisiz to'quv dastgohlaridan foydalanish quyidagi afzalliklarni beradi: 1. yaxshi va sifatli to'qima ishlab chiqariladi. 2. ishlab chiqarish unumdorligini yuqoriligi. 3. doimiy va ishonchli ishlashni ta'minlanadi. 4. dastgohlarni universalligi. 5. dastgohni assortiment imkoniyatlarini yuqoriligi. 6. enli va texnik to'qimalar ishlab chiqarish imkoniyatiga egaligi va x.k.z. * таълим ма+садлари * barcha mokisiz to'kuv dastgohlari quyidagi umumiy xususiyatlarga ega: − yuqori tezlik; − ishchi enini kattaligi; − elektronli boshqariluvchi tanda ipini taranglash va bo'shatish, to'qima tortish va uni o'rash mexanizmlari; − xomuza hosil qilish sistemasi-kulachokli, karetkali, jakkardli (mexanikaviy va elektronli); − arqoq ipi harakatini elektronli nazorati; − tanda ipi uzilganda elektronli nazorati; − uzilgan arqoq ipini joyini (xomuzasini) avtomatik topish; − tez almashtirish tizimi (qsc); − sonli (digital) displey orqali mikroprotsessorli nazorat tizimi; − dastgohda shovqin va titrashni kamligi; − arqoq to'plagich orqali arqoq ipi tarangligini erkin uzatilishini ta'minlash; − moylash tizimini mikroprotsessorli …
5 / 29

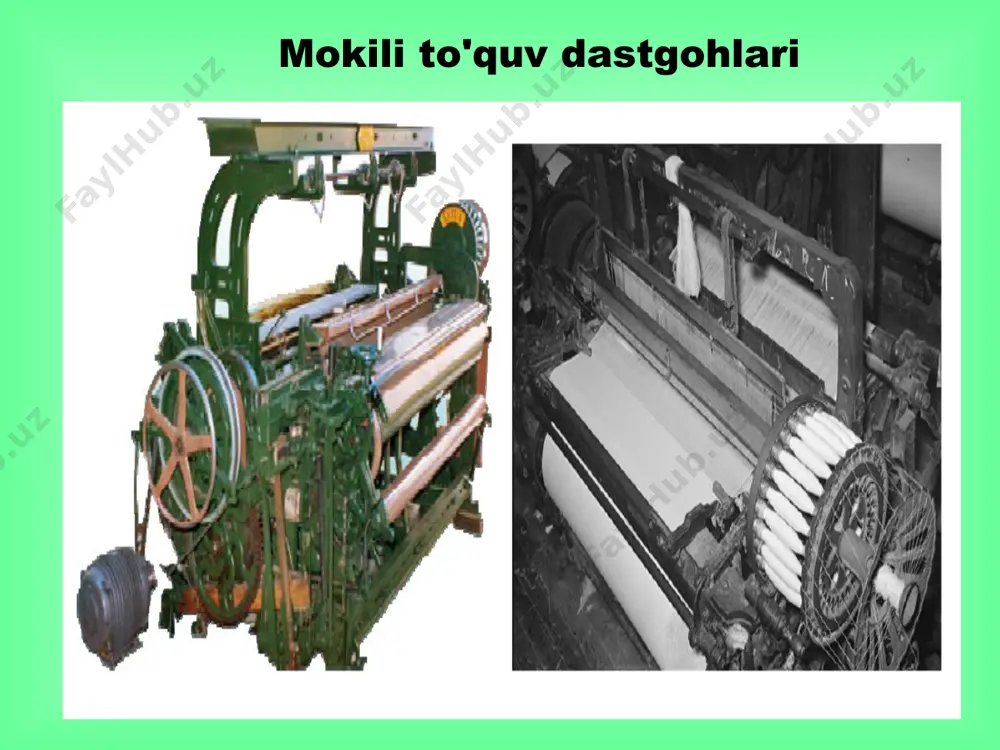

tgohlarida qo'llaniladi. tezligi yuqori bo'lgan to'quv dastgohlarini paydo bo'lishi ikki ko'tarimli karetkalarni yaratishni taqazo etdi. bir ko'tarimli karetkalar dastgoh bosh valining aylanishlari soni 170-175 min-1 bo'lgan to'quv dastgohlarida qo'llanilsa, ikki ko'tarimli karetkalar esa tezligi 240 min-1 gacha bo'lgan to'quv dastgohlarida foydalanish imkoniyatini beradi. * таълим ма+садлари * таълим ма+садлари * таълим ма+садлари toyota to'quv dastgohiga o'rnatilgan e-xxkm keltirilgan. tavsifi: - qo'llanishi- mokisiz to'quv dastgohlarida. - tezligi yuqori. - boshqa karetkalarga nisbatan qimmat. - har bir shodani ko'tarib-tushirish uchun individual servomotor o'rnatilgan. - shodalarni harakat yo'li, o'rta xolat vaqti va miqdori mikroprotsessor orqali boshqariladi. - perfokartasiz. * таълим ма+садлари * таълим ма+садлари mokili chet el to'quv dastgohlari * таълим ма+садлари * таълим ма+садлари * таълим ма+садлари * таълим ма+садлари dornier to'quv dastgohi 1- dornier syncrodrive motori, 2-boshqaruv paneli, 3-elektroquti. * dornier qattiq rapirali to'quv dastgohi
