1 / 33

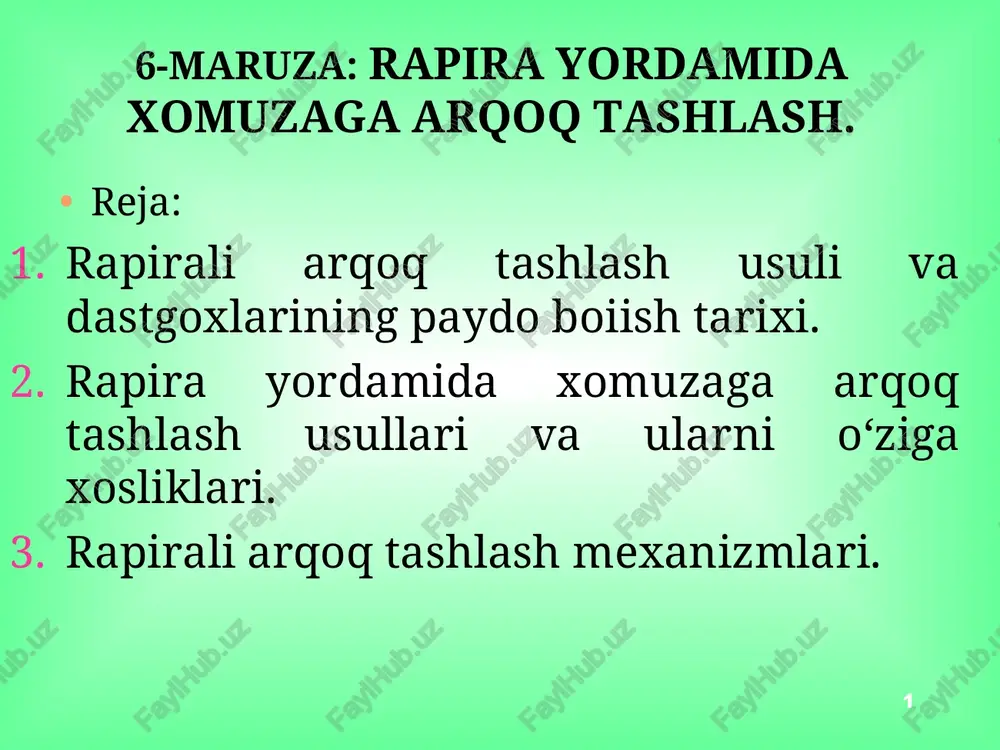

slayd 1 ta'lim ma+sadlari * 6-maruza: rapira yordamida xomuzaga arqoq tashlash. reja: rapirali arqoq tashlash usuli va dastgoxlarining paydo boiish tarixi. rapira yordamida xomuzaga arqoq tashlash usullari va ularni o‘ziga xosliklari. rapirali arqoq tashlash mexanizmlari. ta'lim ma+sadlari * homuzaga rapira yordamida arqoq tashlash o'tgan 150 yillar ichida to'quvchilik mashinalarini takomillashtirib, rivojlantirishda katta o'zgarishlar bo'ldi.1733 yilida djon key "uchar moki"ni yaratishi qo'l dastgohlariga nisbatan unumdorlikni ikki marta ko'paytirgan bo'lsa, mokisiz dastgohlarni rivojlantirish rapirali dastgohlarni yaratish 1844 yilda djon smit (john smith, angliya) mokini inkor qiluvchi arqoq tashlash usuliga patent ol- gan. keyinchalik ham bu borada bir nechta pa- tentlar olingan, biroq 1950-60 yillarga kelib bu usulda arqoq tashlash ishlab chiqarish darajasida ommalashib, rivojlana boshladi. 1972 yildan rapirali to'quv dastgohlari ishlab chikarila boshlagan. bu usuldagi to'quv dastgohlarida egiluvchan yoki qattiq element-rapira deb atalib, un- ing yordamida arqoq ipi xomuza bo'ylab dastgohni bir tomonidan ikkinchi tomo- niga olib o'tiladi. ta'lim ma+sadlari * ta'lim …

2 / 33

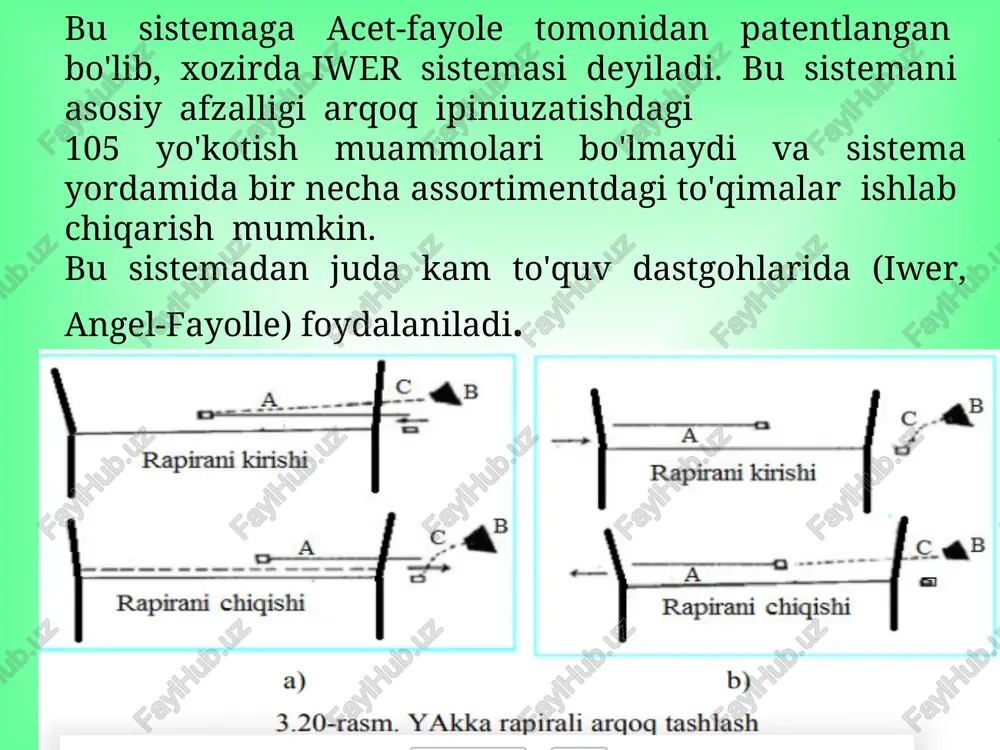

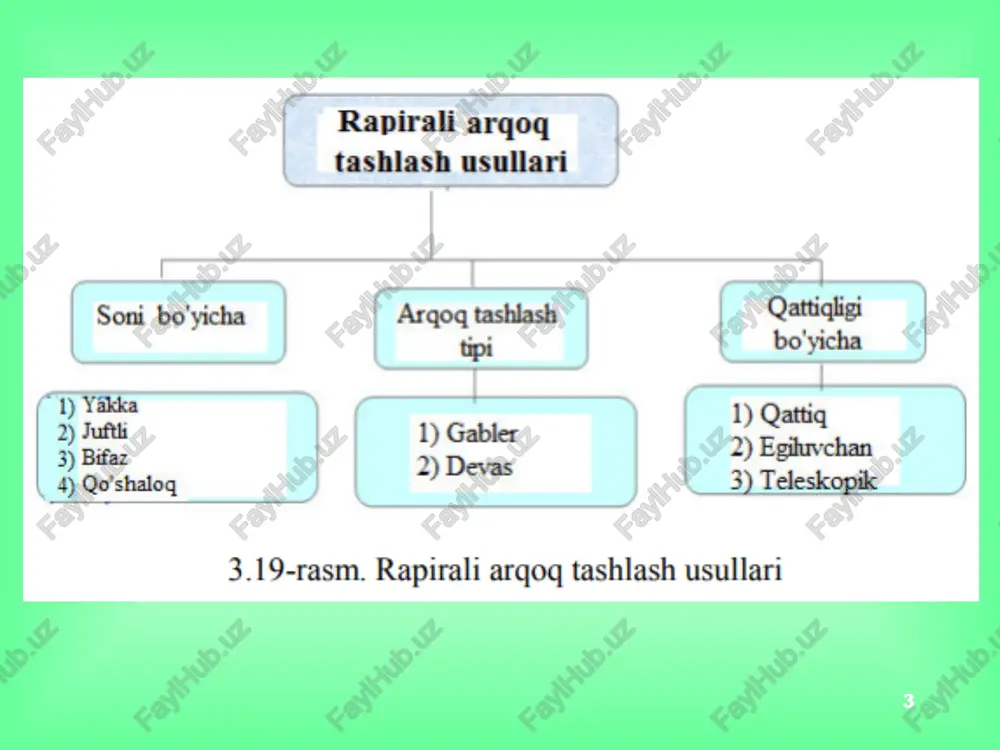

'quv dastgohlarida (iwer, angel-fayolle) foydalaniladi. ta'lim ma+sadlari * bu sistema turi juda kam qo'llanilib, acult va mintiss to'quv dastgohlaridagina foydalaniladi. qisqich boshlang'ich joyiga konveyer tasmalar yordamida yoki rapiralar uchrash- ganda bo'sh qisqichni uzatuvchi rapmraga o'tkaziladi. ta'lim ma+sadlari * ikki faza rapirali ikki fazali to'quv dastgohlari juda kam tarqalgan bo'lib, dastgoh ishchi eni 185x2sm va 220x2 sm, tezligi 1200 m/min, shodalar soni 14 tagacha bo'lgan «saurer-500» dastgohiga shunday turdagi arqoq tashlash mexanizmi o'rnatilgan. dastgohda ikkita polotnoda ikki xil zichlikli tukima olish mumkin. bosh valning 3600 da ikkita arqoq ipi xomuga tashlanadi. ta'lim ma+sadlari * rapirali to'qo'v dastgohlari arqoq tashlash metodi bo'yicha ikki turga bo'linadi: 1) gabler (gabler system) 2) devas (dewas system) gabler sistemasining o'zi yana ikki turga bo'linadi: a) bir tomonlama arqok tashlash; b) ikki tomonlama arqoq tashlash ta'lim ma+sadlari * draper dsl, gusken va x.k.z to'quv dastgohlarida gabler sistemasi yordamida arqoq ipi xomuzaga tashlanadi. picanol, dornier, somet, smit, crompton, …

3 / 33

ing «dornier» firmasi ko'p yillardan beri ikki tomondan hara- katlanuvchi qattiq rapirali dastgohlarni ishlab chiqaradi (3.29-rasm). bunda arqoq ipi ochiq homuzada tashlanadi. boshqariladigan rapiralarning yuritmasi qo'shaloq kulachoklardan harakatlanadi. dastgoh paxta, jun, kimyoviy tola; elementar va metall iplardan shisha tola, sim, asbest, uglerod tolali iplardan mebelbop, dekora- tiv, kiyimbop, astarbop, texnik, parashyut va boshqa to'qimalarni ishlab chiqarish uchun mo'ljallangan. * ta'lim ma+sadlari * ta'lim ma+sadlari * egiluvchan rapiralar yordamida arqoq tashlash bunday to'quv dastgohlarda ikki tomondan ikkita rapira arqoq ipini bir- biriga homuza o'rtasida uchrashganda uzatib, arqoq ipi tashlanadi. rapiralar po'lat- dan, sirti qoplangan (masalan «ruti» (shveytsariya), «draper» (aqsh) firma- larning dastgohlarida) yoki yuqori sifatli tolalar ishlatib, masalan uglerodli, armir- langan plastmassadan bo'lishi mumkin. odatda, egiluvchan rapirali dastgohlarda tasma eni 24-30 mm, qalinligi 3,2 mm bo'ladi. shveytsariyaning «saurer» firmasiga mansub s350 rusumli dastgohida ishlab chiqarilgan tasma juda egiluvchan qatlamli plastmassadan bo'lib, eni 10 mm, qalinligi 4 mm. ko'pgina dastgohlar homuzada yo'naltiruvchi …

4 / 33

tgoh kichkina joy egallagani hisobiga maydon birligiga to'g'ri keladigan dastgoh unumdorligi yuqori; − egiluvchan rapiralar xomuzadan tashqarida g'ildiraklarga yoki yarim aylana elementlarga o'ralgani sababli, dastgoh ishchi enini ortirish imkoniyati katta bo'lib, dastgoh ishchi enini 5metrgacha etkazildi. kamchiliklari: − tanda ipilariga shikast etkazadi; − rapira yo'naltiruvchi sistemasi ipni ulangan joylaridan uzilishini ko'paytiradi; − o'ta ingichka (nafis) iplarni qayta ishlash imkoniyatini yo'qligi; − jarayonni uzlikligi. ta'lim ma+sadlari teleskopik rapirali arqoq tashlash bu sistema qattiq rapirali dastgohlar katta joy egallash muammosidan kelib- chiqib yaratilgan deyish mumkin. bunda rapiralar arqoq tashlash jarayonida uza- yib, to'qima eni bo'yicha arqoq ipini xomuzaga tashlaydi. xomuzadan chiqishda tashqi rapiraga yig'iladi. teleskopik rapirali arqoq tashlash sistemasida arqoq ipi teleskopik uzatuvchi va qabul qiluvchi rapiralar yordamida tashlanadi rapiralar harakati ketma-ket bo'lib, kam joy egallaydi. rapiralar qattiq yoki egiluvchan bo'lishi mumkin. teleskopik rapirali arqoq tashlash sistemasi bilan diederichs-versamat, saurer to'quv dastgohlari mavjud. * ta'lim ma+sadlari * ta'lim ma+sadlari * ta'lim ma+sadlari …

5 / 33

5-rasm. gabler sistemasini turlari hiigfedac 3.25-rasm. gabler sistemasi bo'yicha arqog tashlash i 90. —s = 3 c ss =o i) ait t tom ee ae =o 3 ca) a= (a) “0 =o 3.26-rasm. dornier to'quv dastgohida devas sistemasi bo'yicha arqoq tash- lash =o do 180 240 300 bosh valni aylanish burchagi, grad 3.27-rasm. rapiralami tezlik grafigi rapiralarni turlari rapiralar materiali bo'yicha quyidagi turlarga bo'linadi: tig’ va to'gima qirg‘ogii oralig’, mm 3.29-rasm. dornier qattiq rapirali to'quv dastgohi 3.30-rasm. draper dsl egiluvchan rapirali to'quv dastgohida arqoq tashlash 3.31-rasm. rapira yo'naltiruvchisi 1 -rapira, 2-yo'naltiruvchi 3.32-rasm. egiluvchan rapirali to'quv dastgohlari 3,33-rasm. teleskopik rapirali arqoq tashlash sistemasi 3.39-rasm. smith egiluvchan rapirali to'kuv dastgohida rapiraga harakat uzatish 3.40-rasm. somet super excel egiluvchan rapirali to'kuv dastgohida rapiraga harakat uzatish 1- bosh val, 2,3- kulachoklar, 4- rolik, 5- val, 6- ko'ndalang val, 7- tishli g'ildirak, 8- uzatish vali, 9- shatun, 10- egiluvchan rapira, 11- rolik, 12-batan ostki vali. …
