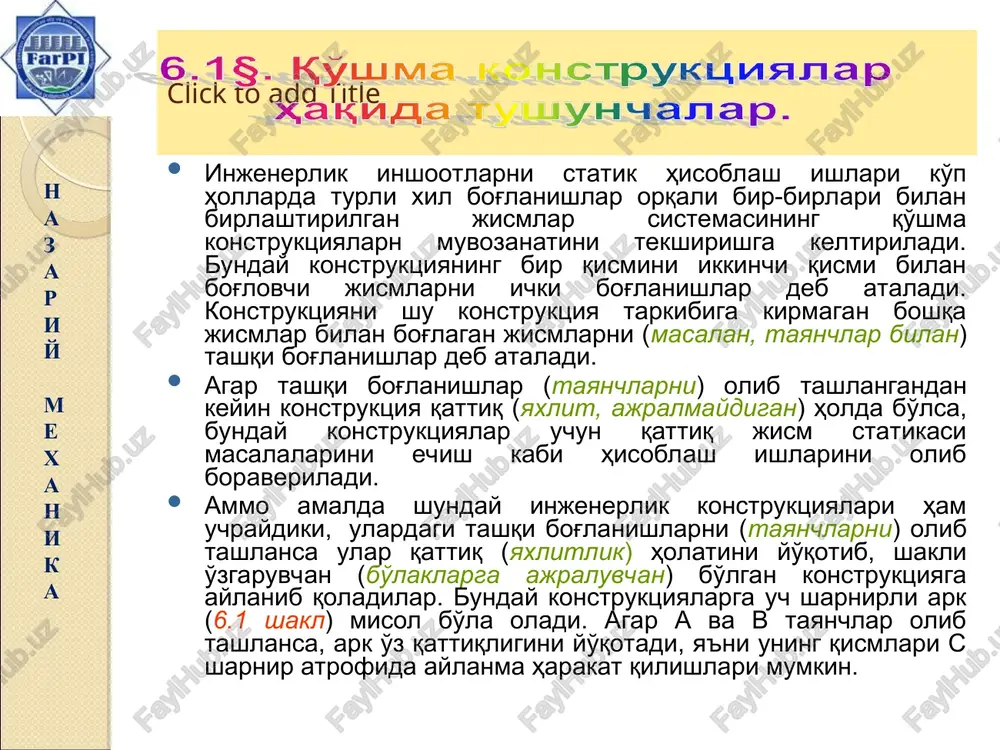

o'zbekiston respublikasi oliy va o'rta maxsus ta'lim vazirligi farg'ona politexnika instituti mexanika fakulteti taqdimoti nazari y mexanika 5 - ma'ruza reja: 1.qo'shma konstruktsiyalarning muvozanati. 2.statik aniq va statik noaniq jismlar sistemasi 3.ichki zo'riqishlarni aniqlash. 4.tarqalgan (yoyilgan) kuchlar sistemasi. injenerlik inshootlarni statik hisoblash ishlari ko'p hollarda turli xil bog'lanishlar orqali bir-birlari bilan birlashtirilgan jismlar sistemasining qo'shma konstruktsiyalarn muvozanatini tekshirishga keltiriladi. bunday konstruktsiyaning bir qismini ikkinchi qismi bilan bog'lovchi jismlarni ichki bog'lanishlar deb ataladi. konstruktsiyani shu konstruktsiya tarkibiga kirmagan boshqa jismlar bilan bog'lagan jismlarni (masalan, tayanchlar bilan) tashqi bog'lanishlar deb ataladi. agar tashqi bog'lanishlar (tayanchlarni) olib tashlangandan keyin konstruktsiya qattiq (yaxlit, ajralmaydigan) holda bo'lsa, bunday konstruktsiyalar uchun qattiq jism statikasi masalalarini echish kabi hisoblash ishlarini olib boraveriladi. ammo amalda shunday injenerlik konstruktsiyalari ham uchraydiki, ulardagi tashqi bog'lanishlarni (tayanchlarni) olib tashlansa ular qattiq (yaxlitlik) holatini yo'qotib, shakli o'zgaruvchan (bo'laklarga ajraluvchan) bo'lgan konstruktsiyaga aylanib qoladilar. bunday konstruktsiyalarga uch sharnirli ark (6.1 shakl) misol bo'la …

2 / 17

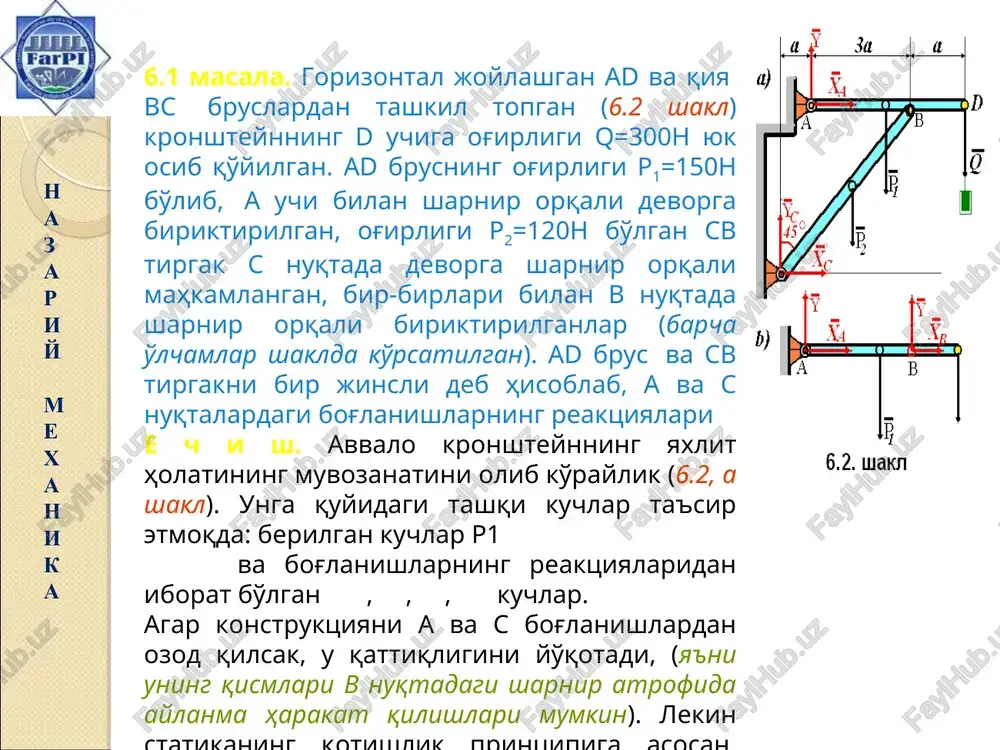

dan yana qo'shimcha uchta tenglamalar sistemasini tuza olamiz, ammo ularda qo'shimcha ravishda shaklda ko'rsatilmagan yana ikkita noma'lumlar paydo bo'ladi. nazari y mexanika shu oltita tenglamalar sistemasini birgalikda echish orqali oltita noma'lumlarni aniqlash mumkin bo'ladi (6.3 masalaga qarang). masalani echishning boshqa usulida, konstruktsiyani boshidanoq alohida qismlarga ajratib olinadi va har bir qismi uchun alohida muvozanatlik sharti tenglamalari sistemalari tuziladi. ammo ichki bog'lanishlarning reaktsiya kuchlari, juft ko'rinishda ishtirok etib, ularning modullari o'zaro teng bo'ladi va yo'nalishlari esa qarama-qarshi bo'ladi deb hisoblanadi. nazari y mexanika 6.1 masala. gorizontal joylashgan ad va qiya vs bruslardan tashkil topgan (6.2 shakl) kronshteynning d uchiga og'irligi q=300n yuk osib qo'yilgan. ad brusning og'irligi r1=150n bo'lib, a uchi bilan sharnir orqali devorga biriktirilgan, og'irligi r2=120n bo'lgan sv tirgak c nuqtada devorga sharnir orqali mahkamlangan, bir-birlari bilan b nuqtada sharnir orqali biriktirilganlar (barcha o'lchamlar shaklda ko'rsatilgan). ad brus va sv tirgakni bir jinsli deb hisoblab, a va c nuqtalardagi …

3 / 17

ri va ad brus uchun tashqi bo'lgan , reaktsiya kuchlaridan iborat kuchlar sistemasi ta'sir etmoqda. nazari y mexanika etishmagan to'rtinchi tenglamaning o'rniga ad brusga qo'yilgan kuchlarning b markazga nisbatan olingan momentlarini yig'indisini nolga tenglab, qo'shimcha tenglama tuzamiz (chunki, bunday tenglamada - dan iborat bo'lgan yangi noma'lumlar qatnashmaydi): hosil bo'lgan to'rtta tenglamalar sistemasini noma'lum qiymatlarga (echishni oxirgi tenglamadan boshlash kerak) nisbatan echib, ularni aniqlaymiz, nazari y mexanika olingan natijalardan ko'rinib turibdiki, va -larning yo'nalishlari chizmada ko'rsatilganga teskari yo'nalishda bo'lar ekan. agar b nuqtaning reaktsiya kuchini aniqlash zarur bo'lsa, ad brusga ta'sir etuvchi kuchlarni x va u o'qlardagi proektsiyalardan iborat bo'lgan tenglamalar yordamida aniqlaymiz va ular xb=-xa, yb=r1+q-ya=500n qiymatlarga teng bo'lar ekan. nazari y mexanika masalan, ikkita trosga osib qo'yilan yukdan iborat konstruktsiya statik aniq hisoblanadi (6.5 a shakl), chunki ikkita bog'lanishlarning noma'lum t1, t2- reaktsiyalari, uchrashuvchi kuchlarning muvozanatlik sharti uchun tuzilgan ikkita tenglamaga (3.2 formulaga) to'g'ri keladi. bir tekislikda joylashgan uchta …

4 / 17

soblanadi. chunki bu konstruktsiyada jami bo'lib uchta noma'lum xa, ya, nb reaktsiya kuchlari mavjud bo'lib, ular tekislikda ixtiyoriy joylashgan kuchlar sistemasi uchun (5.5 formula) tuzilgan uchta muvozanat tenglamalari soniga to'g'ri keladi. agarda b nuqtada ham qo'zg'almas tayanch bo'lsa (6.7 b shakl), u holda noma'lum reaktsiyalar soni to'rtta bo'ladi (xa, ya, xv, yv,). natijada noma'lumlar soni tenglamalar sonidan ortib ketadi va arka statik noaniq bo'lib qoladi. nazari y mexanika xamkorlik ishlari lekin 6.1 shakldagi uch sharnirli arka statik aniq bo'ladi, chunki uni c nuqtada ikki qismga ajratib, jami oltita tenglamalar olishimiz mumkin, ajratilganda yana ikkita noma'lumlar (xc va yc ) qo'shilib, noma'lumlar soni tenglamalar soniga to'g'ri keladi (har bir qismi uchun uchtadan tenglama tuzish mumkin). 6.7, b shakldagi ark uchun bu amallarni bajarib bo'lmaydi. chunki bu arkani c nuqtadan ikkiga ajratsak, bu nuqtada ikkita reaktsiya , xc, yc kuchlari mavjud bo'lib, yana mc - momentli juft kuch paydo bo'ladi (6.8 masalaga …

5 / 17

hlar sistemasi ta'sir etadi (6.11 shakl). balkaning devorga qistirib mahkamlangan qismiga chiziqli qonun bo'yicha tarqalgan kuchlar ta'sir qiladi. agar b=na ga teng bo'lsa, balkaning og'irligini hisobga olmagan holda intensivlikning qm va q’m maksimal qiymatlari aniqlansin. e ch i sh. yuqoridagi qoidalarga asosan tarqalgan kuchlarni, (6.1) va (6.2) formulalarga asosan ularning teng ta'sir etuvchilari , va bilan almashtiramiz; q=qob, r=0,5aqm, r’=0,5aq’m va (33) formulaga asosan muvozanat tenglamalar sistemasini tuzamiz, chunki balkaga faqat parallel kuchlar sistemasi ta'sir etmoqda q, r va r’ larning son qiymatlarini bu tenglamalarga keltirib qo'ysak va ularni izlanayotgan noma'lumlarga nisbatan echib, kerakli natijalarni aniqlaymiz, qm =(3n2+2n)qo va q’m=(3n2+4n)qo nazari y mexanika masalan, agar n=2 bo'lsa, qm=16qo; q’m=20qo; agar n=4 bo'lsa qm=56qo ; q’m=64qo ; bo'ladi. abc balka c nuqtada sharnir orqali cd balka bilan mahkamlangan bo'lib, ve sterjen orqali potolokka osib qo'yilgan, a nuqtada qo'zg'almas tayanch o'rnatilgan, cd balkaning d uchi vertikal devorga suyanib turibdi. balkalarning og'irligini hisobga …
