visokoxromistie stali

PPTX 6 pages 159.6 KB Free download

6 pages

FaylHub.uz

Download via Telegram

Size 159.6 KB

File type PPTX

Pages 6

Updated Dec 2025

Page preview (5 pages)

Scroll down 👇

1 / 6

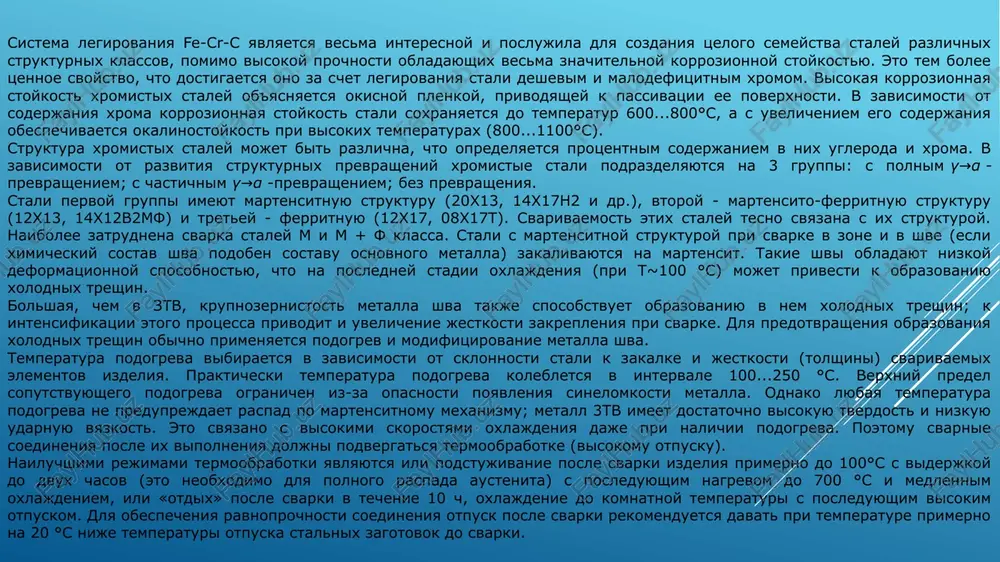

prezentatsiya na temu: visokoxromistie stali prezentatsiya na temu: visokoxromistie stali raxmatov abdulaziz sistema legirovaniya fe-cr-s yavlyaetsya vesma interesnoy i poslujila dlya sozdaniya tselogo semeystva staley razlichnix strukturnix klassov, pomimo visokoy prochnosti obladayushix vesma znachitelnoy korrozionnoy stoykostyu. eto tem bolee tsennoe svoystvo, chto dostigaetsya ono za schet legirovaniya stali deshevim i malodefitsitnim xromom. visokaya korrozionnaya stoykost xromistix staley ob'yasnyaetsya okisnoy plenkoy, privodyashey k passivatsii ee poverxnosti. v zavisimosti ot soderjaniya xroma korrozionnaya stoykost stali soxranyaetsya do temperatur 600...800°s, a s uvelicheniem ego soderjaniya obespechivaetsya okalinostoykost pri visokix temperaturax (800...1100°s). struktura xromistix staley mojet bit razlichna, chto opredelyaetsya protsentnim soderjaniem v nix ugleroda i xroma. v zavisimosti ot razvitiya strukturnix prevrasheniy xromistie stali podrazdelyayutsya na 3 gruppi: s polnim γ→α -prevrasheniem; s chastichnim γ→α -prevrasheniem; bez prevrasheniya. stali pervoy gruppi imeyut martensitnuyu strukturu (20x13, 14x17n2 i dr.), vtoroy - martensito-ferritnuyu strukturu (12x13, 14x12v2mf) i tretey - ferritnuyu (12x17, 08x17t). svarivaemost etix staley …

2 / 6

atura podogreva vibiraetsya v zavisimosti ot sklonnosti stali k zakalke i jestkosti (tolshini) svarivaemix elementov izdeliya. prakticheski temperatura podogreva kolebletsya v intervale 100...250 °s. verxniy predel soputstvuyushego podogreva ogranichen iz-za opasnosti poyavleniya sinelomkosti metalla. odnako lyubaya temperatura podogreva ne preduprejdaet raspad po martensitnomu mexanizmu; metall 3tv imeet dostatochno visokuyu tverdost i nizkuyu udarnuyu vyazkost. eto svyazano s visokimi skorostyami oxlajdeniya daje pri nalichii podogreva. poetomu svarnie soedineniya posle ix vipolneniya doljni podvergatsya termoobrabotke (visokomu otpusku). nailuchshimi rejimami termoobrabotki yavlyayutsya ili podstujivanie posle svarki izdeliya primerno do 100°s s viderjkoy do dvux chasov (eto neobxodimo dlya polnogo raspada austenita) s posleduyushim nagrevom do 700 °s i medlennim oxlajdeniem, ili «otdix» posle svarki v techenie 10 ch, oxlajdenie do komnatnoy temperaturi s posleduyushim visokim otpuskom. dlya obespecheniya ravnoprochnosti soedineniya otpusk posle svarki rekomenduetsya davat pri temperature primerno na 20 °s nije temperaturi otpuska stalnix zagotovok do svarki. dlya svarki konstruktsiy iz m …

3 / 6

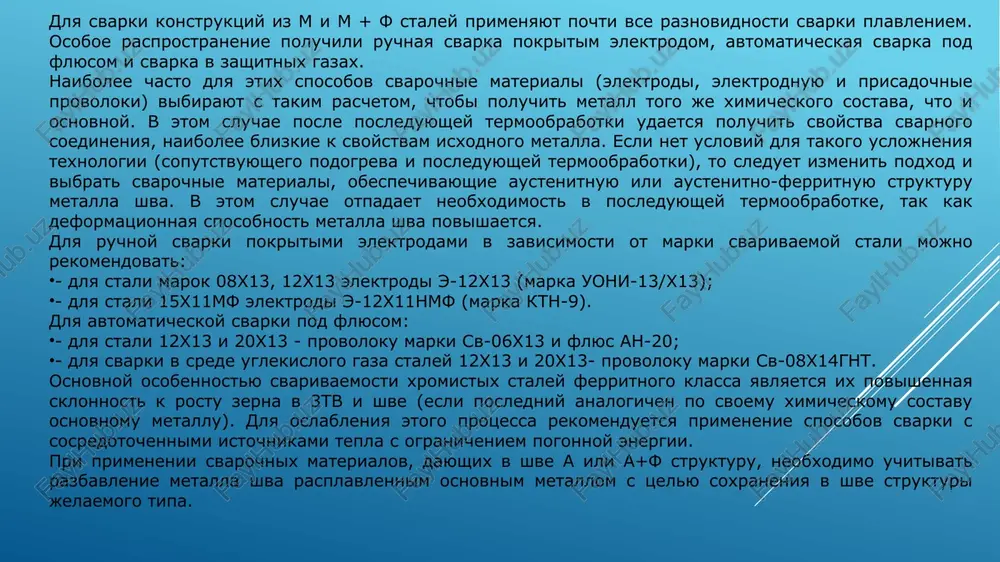

kturu metalla shva. v etom sluchae otpadaet neobxodimost v posleduyushey termoobrabotke, tak kak deformatsionnaya sposobnost metalla shva povishaetsya. dlya ruchnoy svarki pokritimi elektrodami v zavisimosti ot marki svarivaemoy stali mojno rekomendovat: - dlya stali marok 08x13, 12x13 elektrodi e-12x13 (marka uoni-13/x13); - dlya stali 15x11mf elektrodi e-12x11nmf (marka ktn-9). dlya avtomaticheskoy svarki pod flyusom: - dlya stali 12x13 i 20x13 - provoloku marki sv-06x13 i flyus an-20; - dlya svarki v srede uglekislogo gaza staley 12x13 i 20x13- provoloku marki sv-08x14gnt. osnovnoy osobennostyu svarivaemosti xromistix staley ferritnogo klassa yavlyaetsya ix povishennaya sklonnost k rostu zerna v 3tv i shve (esli posledniy analogichen po svoemu ximicheskomu sostavu osnovnomu metallu). dlya oslableniya etogo protsessa rekomenduetsya primenenie sposobov svarki s sosredotochennimi istochnikami tepla s ogranicheniem pogonnoy energii. pri primenenii svarochnix materialov, dayushix v shve a ili a+f strukturu, neobxodimo uchitivat razbavlenie metalla shva rasplavlennim osnovnim metallom s tselyu soxraneniya v shve strukturi jelaemogo …

4 / 6

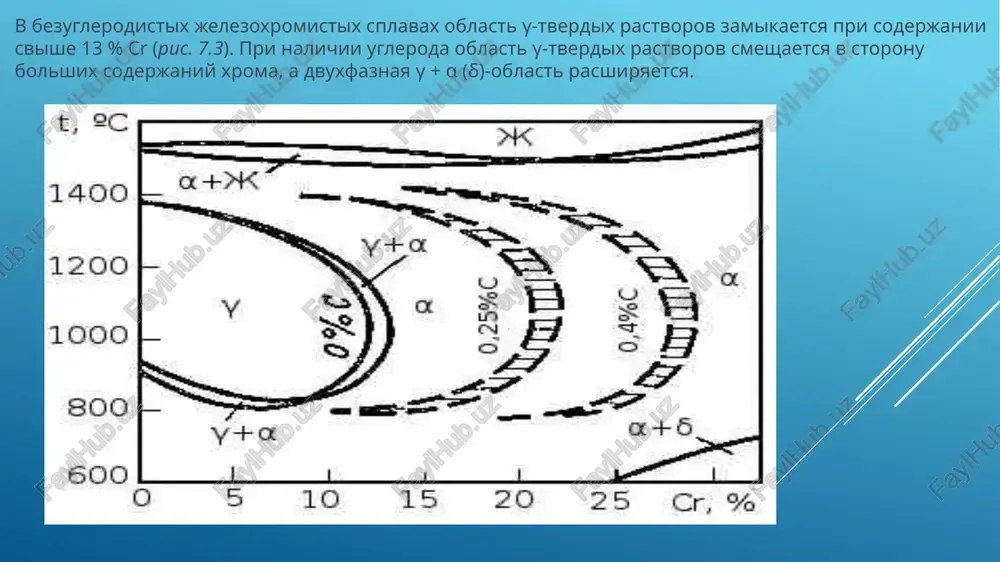

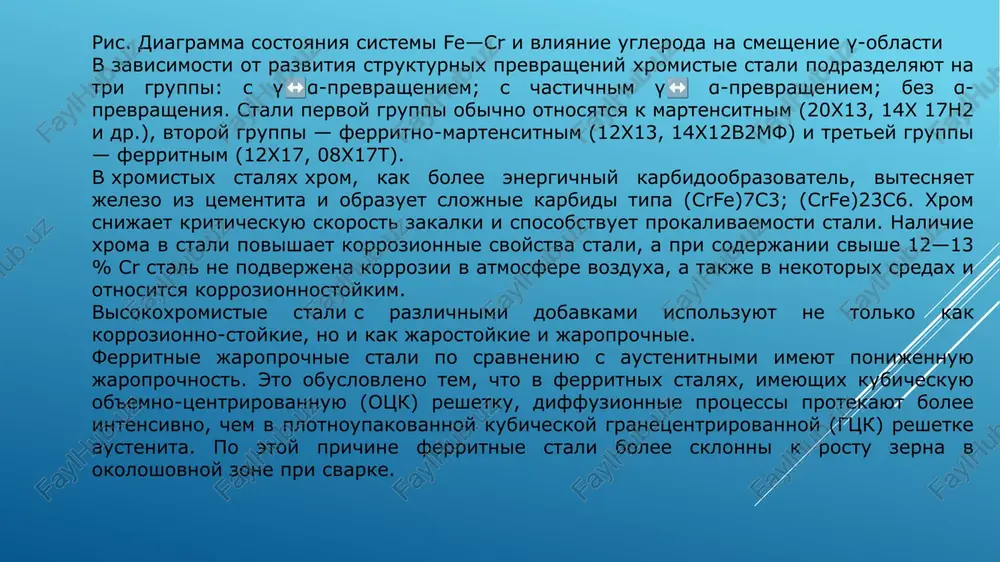

$3; (crfe)23c6. xrom snijaet kriticheskuyu skorost zakalki i sposobstvuet prokalivaemosti stali. nalichie xroma v stali povishaet korrozionnie svoystva stali, a pri soderjanii svishe 12—13 % sr stal ne podverjena korrozii v atmosfere vozduxa, a takje v nekotorix sredax i otnositsya korrozionnostoykim. visokoxromistie stali s razlichnimi dobavkami ispolzuyut ne tolko kak korrozionno-stoykie, no i kak jarostoykie i jaroprochnie. ferritnie jaroprochnie stali po sravneniyu s austenitnimi imeyut ponijennuyu jaroprochnost. eto obuslovleno tem, chto v ferritnix stalyax, imeyushix kubicheskuyu ob'emno-tsentrirovannuyu (otsk) reshetku, diffuzionnie protsessi protekayut bolee intensivno, chem v plotnoupakovannoy kubicheskoy granetsentrirovannoy (gtsk) reshetke austenita. po etoy prichine ferritnie stali bolee sklonni k rostu zerna v okoloshovnoy zone pri svarke. image1.jpeg image2.jpeg image3.jpeg 1400 k, 1200+ 1000 s00} 600 t, °c 10 «15 20 25 cr,% \ r s 0,25%c \; va? cocras w ochopnete cnofictea hexotopsx bicokoxpomhcteix ctasteit ta6auua 1.) mapa macconoe coneprxatte, % eran ‘crpyxtypa ocosiuse cpojicraa mn c si ni …$

5 / 6

Want to read more?

Download all 6 pages for free via Telegram.

Download full file

About "visokoxromistie stali"

prezentatsiya na temu: visokoxromistie stali prezentatsiya na temu: visokoxromistie stali raxmatov abdulaziz sistema legirovaniya fe-cr-s yavlyaetsya vesma interesnoy i poslujila dlya sozdaniya tselogo semeystva staley razlichnix strukturnix klassov, pomimo visokoy prochnosti obladayushix vesma znachitelnoy korrozionnoy stoykostyu. eto tem bolee tsennoe svoystvo, chto dostigaetsya ono za schet legirovaniya stali deshevim i malodefitsitnim xromom. visokaya korrozionnaya stoykost xromistix staley ob'yasnyaetsya okisnoy plenkoy, privodyashey k passivatsii ee poverxnosti. v zavisimosti ot soderjaniya xroma korrozionnaya stoykost stali soxranyaetsya do temperatur 600...800°s, a s uvelicheniem ego soderjaniya obespechivaetsya okalinostoykost pri visokix temperaturax (800...1100°s). struktura xro...

This file contains 6 pages in PPTX format (159.6 KB). To download "visokoxromistie stali", click the Telegram button on the left.

Tags: visokoxromistie stali PPTX 6 pages Free download Telegram
