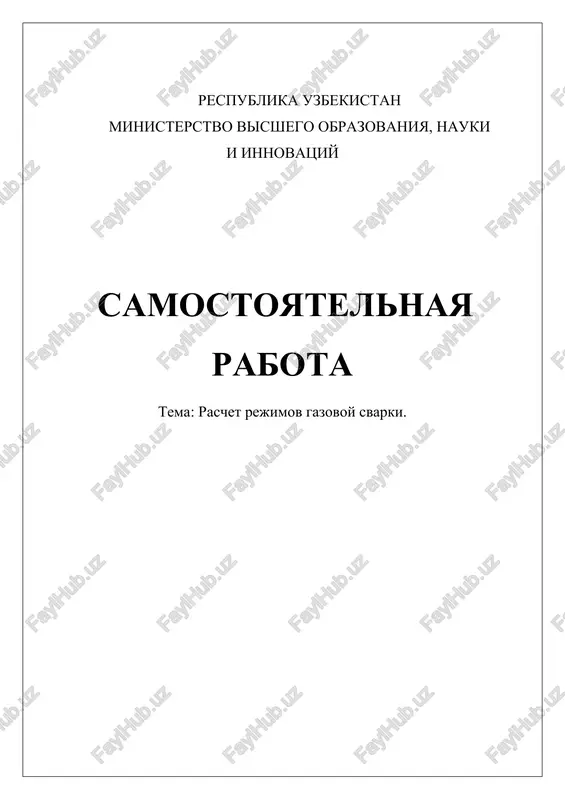

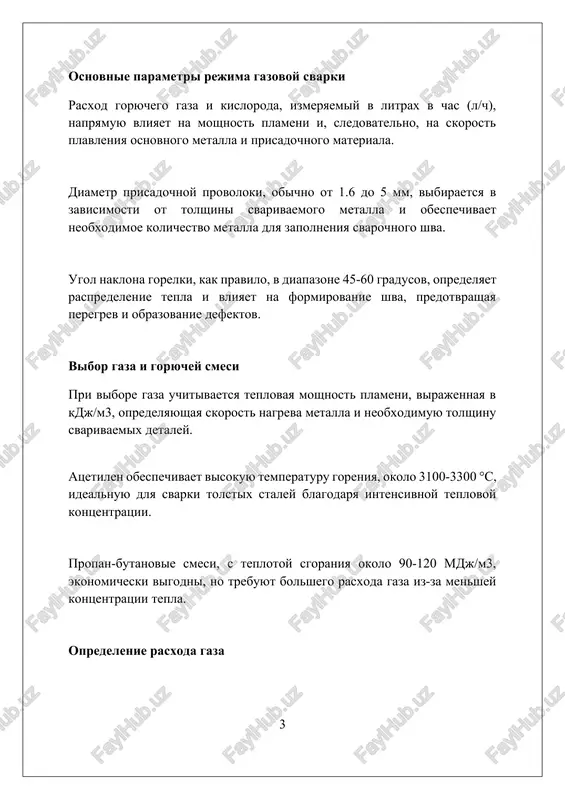

respublika uzbekistan ministerstvo visshego obrazovaniya, nauki i innovatsiy samostoyatelnaya rabota tema: raschet rejimov gazovoy svarki. podgotovil(a): jahon vvedenie 1. osnovi gazovoy svarki i faktori, vliyayushie na rejimi 2. raschet rejimov gazovoy svarki: parametri i formuli 3. prakticheskoe primenenie i optimizatsiya rejimov gazovoy svarki zaklyuchenie rekomendatsii vvedenie v gazovuyu svarku gazovaya svarka, ispolzuyushaya teplo ot sgoraniya gaza, chasto atsetilena s kislorodom, dostigaet temperaturi okolo 3200 gradusov tselsiya, pozvolyaya plavit i soedinyat metallicheskie detali. etot metod svarki primenyaetsya dlya soedineniya nizkouglerodistix staley, tsvetnix metallov i splavov tolshinoy do 6 mm, trebuya tshatelnogo kontrolya temperaturi dlya predotvrasheniya deformatsiy. v gazovoy svarke neobxodimo uchitivat tri osnovnix rejima: skorost svarki (v mm/min), rasxod gaza (l/chas) i ugol naklona gorelki (obichno 45-60 gradusov) dlya kachestvennogo shva. osnovnie parametri rejima gazovoy svarki rasxod goryuchego gaza i kisloroda, izmeryaemiy v litrax v chas (l/ch), napryamuyu vliyaet na moshnost plameni i, sledovatelno, na skorost plavleniya osnovnogo metalla i prisadochnogo …

2 / 13

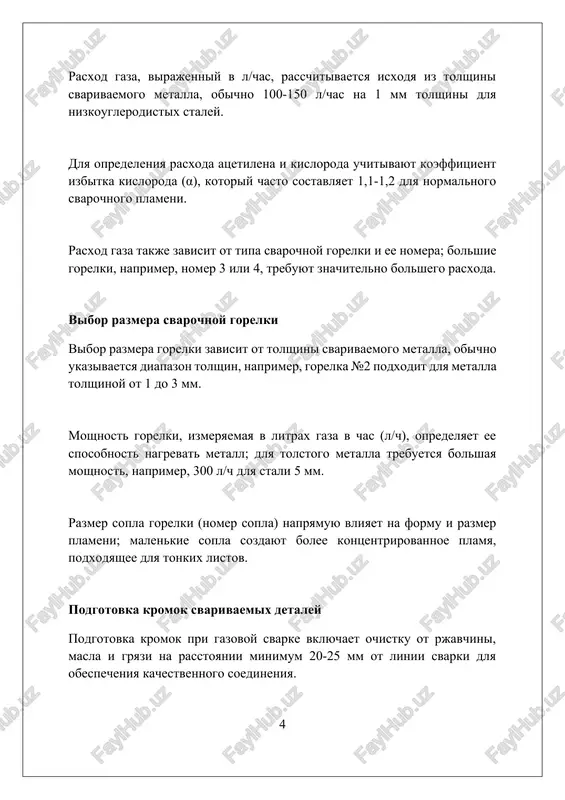

dj/m3, ekonomicheski vigodni, no trebuyut bolshego rasxoda gaza iz-za menshey kontsentratsii tepla. opredelenie rasxoda gaza rasxod gaza, virajenniy v l/chas, rasschitivaetsya isxodya iz tolshini svarivaemogo metalla, obichno 100-150 l/chas na 1 mm tolshini dlya nizkouglerodistix staley. dlya opredeleniya rasxoda atsetilena i kisloroda uchitivayut koeffitsient izbitka kisloroda (α), kotoriy chasto sostavlyaet 1,1-1,2 dlya normalnogo svarochnogo plameni. rasxod gaza takje zavisit ot tipa svarochnoy gorelki i ee nomera; bolshie gorelki, naprimer, nomer 3 ili 4, trebuyut znachitelno bolshego rasxoda. vibor razmera svarochnoy gorelki vibor razmera gorelki zavisit ot tolshini svarivaemogo metalla, obichno ukazivaetsya diapazon tolshin, naprimer, gorelka №2 podxodit dlya metalla tolshinoy ot 1 do 3 mm. moshnost gorelki, izmeryaemaya v litrax gaza v chas (l/ch), opredelyaet ee sposobnost nagrevat metall; dlya tolstogo metalla trebuetsya bolshaya moshnost, naprimer, 300 l/ch dlya stali 5 mm. razmer sopla gorelki (nomer sopla) napryamuyu vliyaet na formu i razmer plameni; malenkie sopla sozdayut bolee kontsentrirovannoe plamya, …

3 / 13

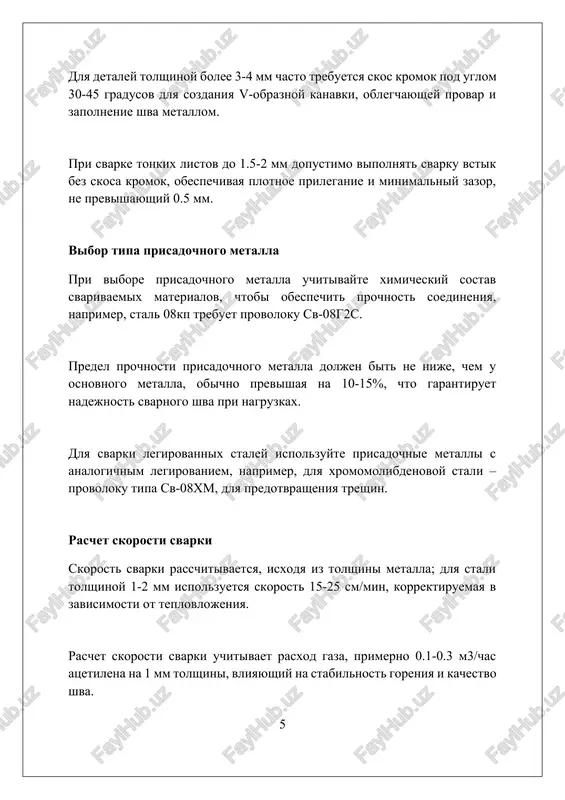

, chem u osnovnogo metalla, obichno previshaya na 10-15%, chto garantiruet nadejnost svarnogo shva pri nagruzkax. dlya svarki legirovannix staley ispolzuyte prisadochnie metalli s analogichnim legirovaniem, naprimer, dlya xromomolibdenovoy stali – provoloku tipa sv-08xm, dlya predotvrasheniya treshin. raschet skorosti svarki skorost svarki rasschitivaetsya, isxodya iz tolshini metalla; dlya stali tolshinoy 1-2 mm ispolzuetsya skorost 15-25 sm/min, korrektiruemaya v zavisimosti ot teplovlojeniya. raschet skorosti svarki uchitivaet rasxod gaza, primerno 0.1-0.3 m3/chas atsetilena na 1 mm tolshini, vliyayushiy na stabilnost goreniya i kachestvo shva. na skorost svarki vliyaet diametr prisadochnoy provoloki; obichno primenyayut provoloku 1.6-3.0 mm, a uvelichenie diametra trebuet umensheniya skorosti dlya kachestvennogo proplavleniya. raschet diametra prisadochnoy provoloki diametr prisadochnoy provoloki opredelyaetsya isxodya iz tolshini svarivaemogo metalla, primerno 0.5-1.5 mm na 1 mm tolshini, obespechivaya dostatochnoe zapolnenie shva rasplavlennim metallom. raschet takje uchitivaet tip soedineniya i prostranstvennoe polojenie svarki, uvelichivaya diametr prisadochnoy provoloki dlya potolochnix shvov na 10-20% dlya kompensatsii gravitatsii. …

4 / 13

e moshnuyu gorelku ili uvelichivayut skorost svarki, chtobi izbejat pereoxlajdeniya vanni rasplava. vliyanie materiala na rejim svarki teploprovodnost materiala opredelyaet neobxodimuyu moshnost gorelki; visokoteploprovodnie materiali, takie kak alyuminiy, trebuyut bolee visokoy moshnosti, naprimer, na 20-30% bolshe, chem stal. tolshina svarivaemogo materiala napryamuyu vliyaet na vibor diametra prisadochnogo prutka i svarochnogo plameni; bolee tolstiy metall trebuet bolee shirokogo plameni i prutka na 1.6-3.2 mm. ximicheskiy sostav materiala opredelyaet neobxodimost primeneniya flyusa; visokouglerodistie stali trebuyut flyusi dlya zashiti ot okisleniya pri temperature svishe 1500 gradusov tselsiya. prakticheskie rekomendatsii po nastroyke rejima dlya stali tolshinoy 1-2 mm rekomenduetsya ispolzovat nakonechnik №1 ili №2, podderjivaya davlenie kisloroda 1.5-2.0 kgs/sm² i atsetilena 0.2-0.3 kgs/sm² dlya stabilnogo plameni. pri svarke medi tolshinoy do 3 mm, primenyayte gorelku №3 ili №4, uvelichivaya davlenie kisloroda do 2.5-3.0 kgs/sm², chtobi kompensirovat visokuyu teploprovodnost materiala. dlya alyuminiya tolshinoy 4-5 mm neobxodim nakonechnik №4 ili №5 s neytralnim plamenem, podderjivaya davlenie …

5 / 13

kix metallov, mojet privesti k peregrevu i projigu. ispolzuyte prutok diametrom, sootvetstvuyushim tolshine metalla, obichno 1,6-2,4 mm. nereguliruemoe davlenie gaza (kisloroda ili atsetilena) sozdaet nestabilnoe plamya. podderjivayte rekomenduemoe davlenie: 0,15-0,2 mpa dlya kisloroda i 0,01-0,015 mpa dlya atsetilena, soglasno instruktsii. nedostatochnaya ili chrezmernaya skorost peremesheniya gorelki vlechet za soboy defekti shva. optimalnaya skorost obespechivaet ravnomerniy progrev i formirovanie shva; 100-150 mm/min – obshee znachenie. zaklyuchenie opredelenie ratsionalnix rejimov gazovoy svarki pozvolyaet optimizirovat protsess, obespechivaya kachestvennoe soedinenie, minimiziruya defekti i rasxod materialov. rekomendatsii 1. nikolaev, g.a. svarka plavleniem. moskva: mashinostroenie, 1978. 2. gevorkyan, v.v. gazovaya svarka i rezka metallov. moskva: visshaya shkola, 1985. 3. chvertko, a.i. spravochnik po gazovoy svarke i rezke. kiev: texnika, 1983. 4. volchenko, v.n. svarka i svarivaemie materiali 2
