1 / 42

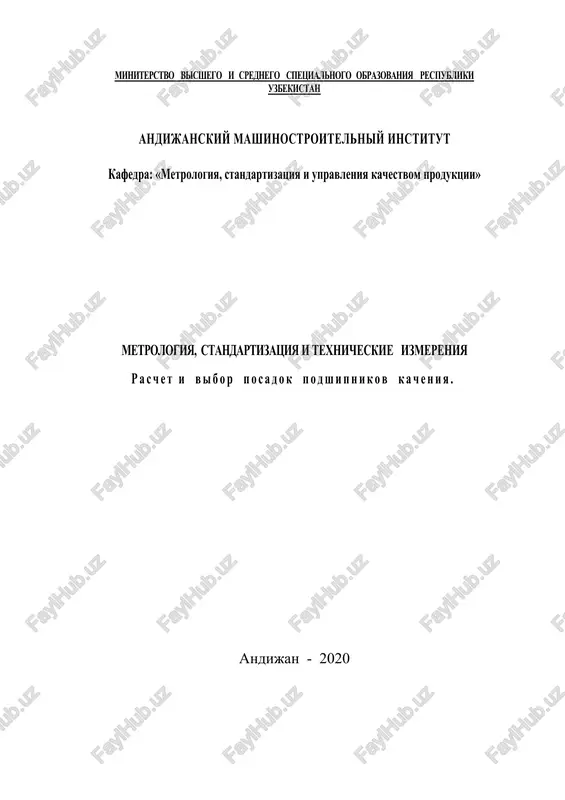

miniterstvo visshego i srednego spetsialnogo obrazovaniya respubliki uzbekistan andijanskiy mashinostroitelniy institut kafedra: «metrologiya, standartizatsiya i upravleniya kachestvom produktsii» metrologiya, standartizatsiya i texnicheskie izmereniya raschet i vibor posadok podshipnikov kacheniya. andijan - 2020 posobie dlya vipolneniya prakticheskoy raboti po vsti sostoit iz 4 chastey i prednaznachena dlya okazaniya metodicheskoy pomoshi pri provedenii raschetov studentami napravleniy obrozovaniya: 5520700. texnologicheskie mashini i oborudovanie; v dannoy chasti posobiya privoditsya metodika, primeri raschetov i vibora posadok podshipnikov kacheniya s kratkimi teoreticheskimi poyasneniyami. pri vipolnenii kursovoy raboti neobxodimo imet literaturu ukazannuyu v kontse posobiya, tak kak v posobii teoreticheskie voprosi privodyatsya bez vivodov i ochen kratko, v tom ob'eme, kotoriy neobxodim dlya resheniya primerov. dannie dlya raschetov v zavisimosti ot variantov, a tak je poryadok vipolneniya i oformleniya kursovoy raboti privedeni v prilojeniyax. posobie tak je prednaznacheno dlya ispolzovaniya pri provedenii prakticheskix zanyatiy po kursu «osnovi vzaimozamenyaemosti» studentam napravleniy obrozovaniya: sostaviteli: r.r.fayziev sh.s.xannanov a.mamasharipov retsenzenti: m.m.butovskiy …

2 / 42

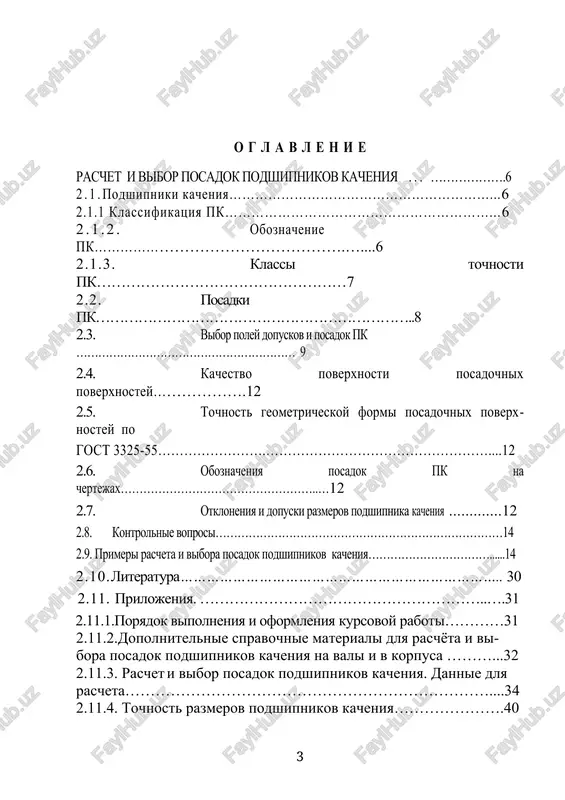

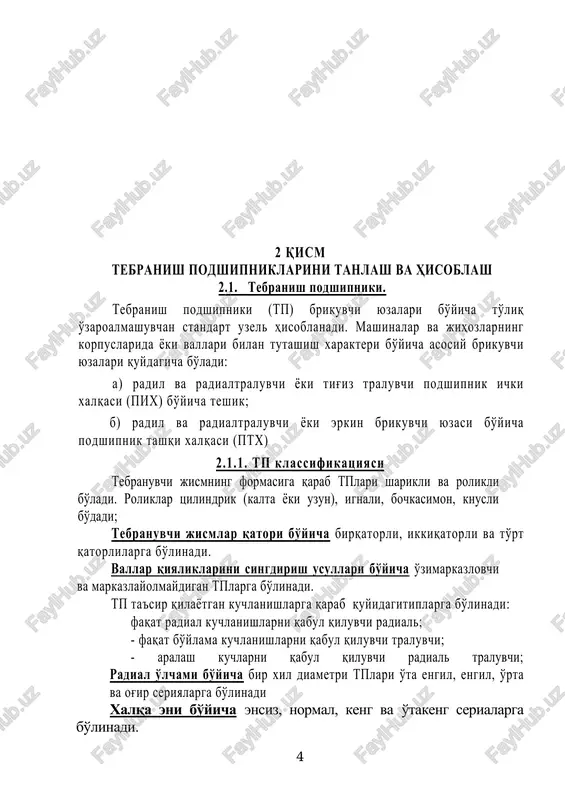

voprosi……………………………………………………………………14 2.9. primeri rascheta i vibora posadok podshipnikov kacheniya……………………………......14 2.10.literatura……………………………………………………………….. 30 2.11. prilojeniya. …………………………………………………..….31 2.11.1.poryadok vipolneniya i oformleniya kursovoy raboti…………31 2.11.2.dopolnitelnie spravochnie materiali dlya raschyota i vi-bora posadok podshipnikov kacheniya na vali i v korpusa ………...32 2.11.3. raschet i vibor posadok podshipnikov kacheniya. dannie dlya rascheta………………………………………………………………....34 2.11.4. tochnost razmerov podshipnikov kacheniya………………….40 2 qism tebranish podshipniklarini tanlash va hisoblash 2.1. tebranish podshipniki. tebranish podshipniki (tp) brikuvchi yuzalari bo'yicha to'liq o'zaroalmashuvchan standart uzel hisoblanadi. mashinalar va jihozlarning korpuslarida yoki vallari bilan tutashish xarakteri bo'yicha asosiy brikuvchi yuzalari quydagicha bo'ladi: a) radil va radialtraluvchi yoki tig'iz traluvchi podshipnik ichki xalqasi (pix) bo'yicha teshik; b) radil va radialtraluvchi yoki erkin brikuvchi yuzasi bo'yicha podshipnik tashqi xalqasi (ptx) 2.1.1. tp klassifikatsiyasi tebranuvchi jismning formasiga qarab tplari sharikli va rolikli bo'ladi. roliklar tsilindrik (kalta yoki uzun), ignali, bochkasimon, knusli bo'dadi; tebranuvchi jismlar qatori bo'yicha birqatorli, ikkiqatorli va to'rt qatorlilarga bo'linadi. vallar qiyaliklarini singdirish usullari bo'yicha o'zimarkazlovchi …

3 / 42

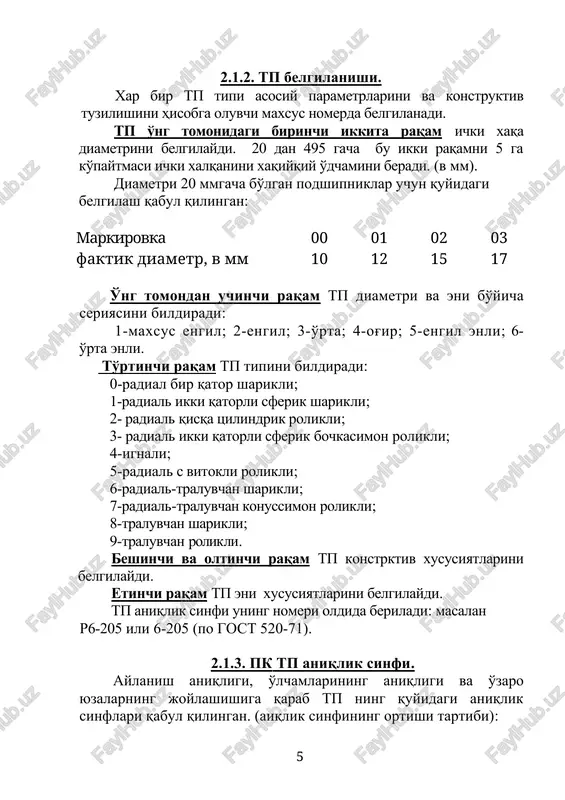

lgilanadi. tp o'ng tomonidagi birinchi ikkita raqam ichki xaqa diametrini belgilaydi. 20 dan 495 gacha bu ikki raqamni 5 ga ko'paytmasi ichki xalqanini xaqiyqiy o'dchamini beradi. (v mm). diametri 20 mmgacha bo'lgan podshipniklar uchun quyidagi belgilash qabul qilingan: markirovka 00 01 02 03 faktik diametr, v mm 10 12 15 17 o'ng tomondan uchinchi raqam tp diametri va eni bo'yicha seriyasini bildiradi: 1-maxsus engil; 2-engil; 3-o'rta; 4-og'ir; 5-engil enli; 6-o'rta enli. to'rtinchi raqam tp tipini bildiradi: 0-radial bir qator sharikli; 1-radial ikki qatorli sferik sharikli; 2- radial qisqa tsilindrik rolikli; 3- radial ikki qatorli sferik bochkasimon rolikli; 4-ignali; 5-radial s vitokli rolikli; 6-radial-traluvchan sharikli; 7-radial-traluvchan konussimon rolikli; 8-traluvchan sharikli; 9-traluvchan rolikli. beshinchi va oltinchi raqam tp konstrktiv xususiyatlarini belgilaydi. etinchi raqam tp eni xususiyatlarini belgilaydi. tp aniqlik sinfi uning nomeri oldida beriladi: masalan r6-205 ili 6-205 (po gost 520-71). 2.1.3. pk tp aniqlik sinfi. aylanish aniqligi, o'lchamlarining aniqligi va o'zaro …

4 / 42

tashqi xalqasi asosiy val hisoblanadi. jo'yat bo'yicha tavsiya qilingan standart o'tqazishlar podshipnikli brikmadagi kafolatli natyag hamda tirqishlarning katta aniqlik va tebranishlari hisobiga to'g'ri kelmasligi mumkin. shuning uchun val va korpus teshigi bilan o'zarotutashayotgan yuzalar uchun alohida dopusklar sistemasi qo'llaniladi. yuqoridagilarni hisobga olgan xolda tp lari uchun quyidagicha maxsus dopusklar sistemasi va chekka og'ishlari qabul qilingan: tp ichki xalqasi dopusk maydoni jo'yat ga binoan n asosiy teshik sistemasi kabi “musbat” qiymatga ega bo'lmay balki nol chizig'ining pastida “manfiy” qiymatga egadir. podshipnik xaqalari dopusklarning sonli qiymatlari kvalitetlarga mos ravishda gost 25346-82, gost 520 – 71larda ko'rsatilgan. 2.3. vibor dopuskov i posadok pk. tp shtqazishlarni tanlash ishlash sharoitiga qarab korpus teshigi va valga dopusk maydonlarini to'g'ri tanlay bilishga bog'liqdir. ishlash sharoitiga quyidagilarni kiradi: a) aylanadi val (ichki xalqa) yoki korpus (tashqi xalqa); b) kuchlanish turi; v ) ish rejimi; g ) podshipnik tipi va o'lchamlari; d ) podshipnik aniqlik sinfi; e ) aylanayotgan …

5 / 42

chi eni, qaysiki podshipnik eni orqali aniqlanadi. ( ris . 2 . 1 ). k1 – o'tqazish dinamik koeffitsient, kuchlanish xarakteridan kelib chiqib quyidagiga tengdir [tabl. № 1 pril. 2.11.2.] : - yuklanish 150 % gacha, so'nuvchi silkinishli va tebranishli xolatda k1 = 1; - yuklanish 150 % dan yuqori, kuchli zarb va titrashli jolatda k1 = 1,8. k2 – natyagli o'tqazishda val konstruktsiyasidan kelib chiqib kuchsizlanish darajasini hisobga oluvchi koeffitsient. val yupqa devorli, yarimto'liq, to'liq bo'lishi mumkin. to'liq vallar uchun k2=1, boshqa xollarda diametrlar nisbatiga qarab olinadi domb /d i d/d- vala uchun (ris.2.2, 2.3), d/dkop - korpusa uchun (ris.2.4) qo'llanmadagi tablitsalardan (tabl. № 9,5 [1] , tabl. № sh-15, tabl. № 4.80 [3]). [tabl.№ 2 pril. 2.11.2.] kz - koeffitsient uchitivayushiy neravnomernost raspredeleniya radialnoy nagruzki mejdu ryadami rolikov v dvuxryadnix konicheskix rolikopodshipnikax ili mejdu sdvoennimi sharikopodshipnikami pri nalichii osevoy nagruzki fa bo'ylama kuchli ikki qatorli sharikli, rolikli podshipniklarda …
