svarka visokoprochnix staley

DOCX 13 pages 17.9 KB Free download

13 pages

FaylHub.uz

Download via Telegram

Size 17.9 KB

File type DOCX

Pages 13

Updated Dec 2025

Page preview (5 pages)

Scroll down 👇

1 / 13

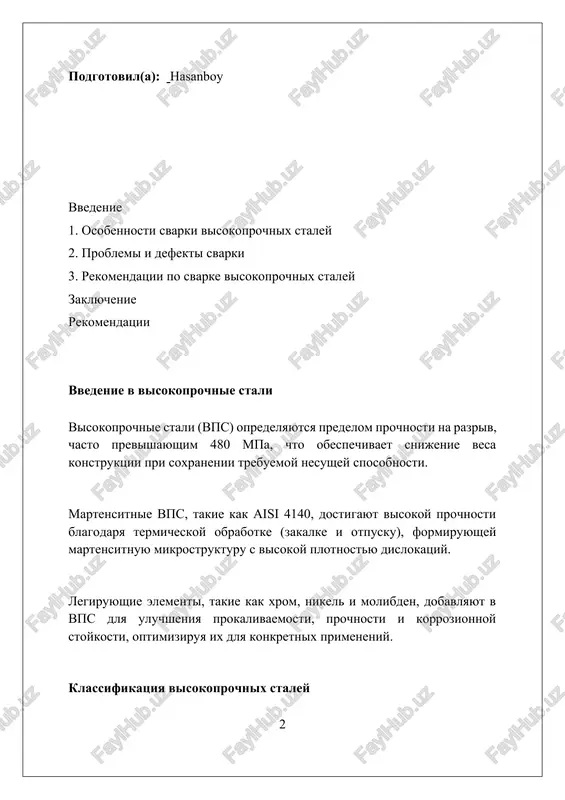

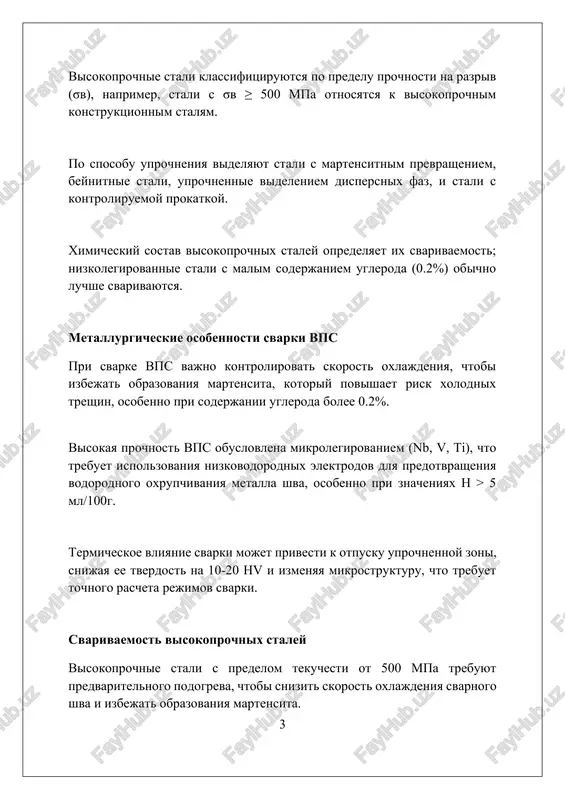

respublika uzbekistan ministerstvo visshego obrazovaniya, nauki i innovatsiy mustaqil ish tema: svarka visokoprochnix staley osobennosti i rekomendatsii podgotovil(a): hasanboy vvedenie 1. osobennosti svarki visokoprochnix staley 2. problemi i defekti svarki 3. rekomendatsii po svarke visokoprochnix staley zaklyuchenie rekomendatsii vvedenie v visokoprochnie stali visokoprochnie stali (vps) opredelyayutsya predelom prochnosti na razriv, chasto previshayushim 480 mpa, chto obespechivaet snijenie vesa konstruktsii pri soxranenii trebuemoy nesushey sposobnosti. martensitnie vps, takie kak aisi 4140, dostigayut visokoy prochnosti blagodarya termicheskoy obrabotke (zakalke i otpusku), formiruyushey martensitnuyu mikrostrukturu s visokoy plotnostyu dislokatsiy. legiruyushie elementi, takie kak xrom, nikel i molibden, dobavlyayut v vps dlya uluchsheniya prokalivaemosti, prochnosti i korrozionnoy stoykosti, optimiziruya ix dlya konkretnix primeneniy. klassifikatsiya visokoprochnix staley visokoprochnie stali klassifitsiruyutsya po predelu prochnosti na razriv (σv), naprimer, stali s σv ≥ 500 mpa otnosyatsya k visokoprochnim konstruktsionnim stalyam. po sposobu uprochneniya videlyayut stali s martensitnim prevrasheniem, beynitnie stali, uprochnennie videleniem dispersnix faz, i stali s …

2 / 13

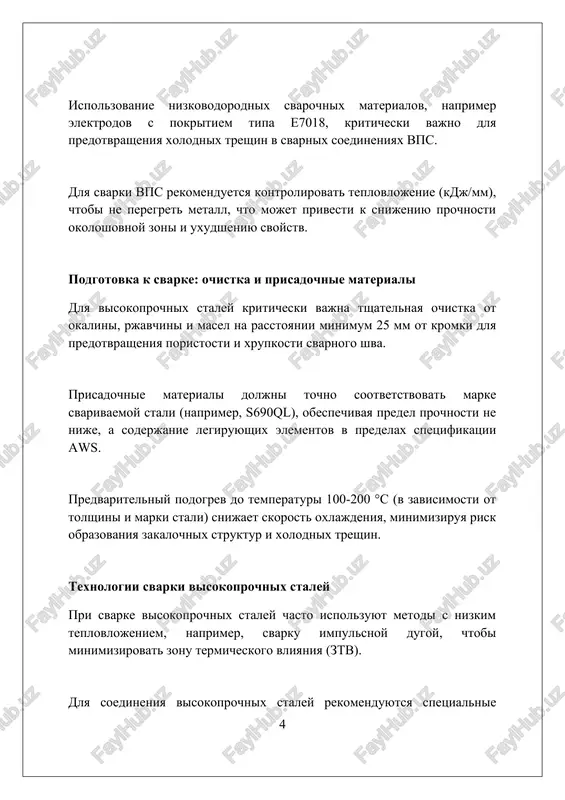

ni, snijaya ee tverdost na 10-20 hv i izmenyaya mikrostrukturu, chto trebuet tochnogo rascheta rejimov svarki. svarivaemost visokoprochnix staley visokoprochnie stali s predelom tekuchesti ot 500 mpa trebuyut predvaritelnogo podogreva, chtobi snizit skorost oxlajdeniya svarnogo shva i izbejat obrazovaniya martensita. ispolzovanie nizkovodorodnix svarochnix materialov, naprimer elektrodov s pokritiem tipa e7018, kriticheski vajno dlya predotvrasheniya xolodnix treshin v svarnix soedineniyax vps. dlya svarki vps rekomenduetsya kontrolirovat teplovlojenie (kdj/mm), chtobi ne peregret metall, chto mojet privesti k snijeniyu prochnosti okoloshovnoy zoni i uxudsheniyu svoystv. podgotovka k svarke: ochistka i prisadochnie materiali dlya visokoprochnix staley kriticheski vajna tshatelnaya ochistka ot okalini, rjavchini i masel na rasstoyanii minimum 25 mm ot kromki dlya predotvrasheniya poristosti i xrupkosti svarnogo shva. prisadochnie materiali doljni tochno sootvetstvovat marke svarivaemoy stali (naprimer, s690ql), obespechivaya predel prochnosti ne nije, a soderjanie legiruyushix elementov v predelax spetsifikatsii aws. predvaritelniy podogrev do temperaturi 100-200 °c (v zavisimosti ot tolshini i marki …

3 / 13

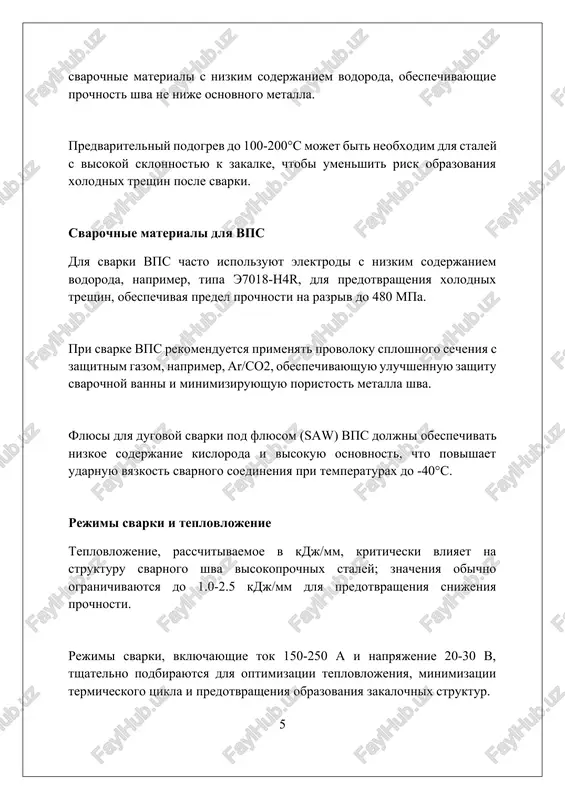

, tipa e7018-h4r, dlya predotvrasheniya xolodnix treshin, obespechivaya predel prochnosti na razriv do 480 mpa. pri svarke vps rekomenduetsya primenyat provoloku sploshnogo secheniya s zashitnim gazom, naprimer, ar/co2, obespechivayushuyu uluchshennuyu zashitu svarochnoy vanni i minimiziruyushuyu poristost metalla shva. flyusi dlya dugovoy svarki pod flyusom (saw) vps doljni obespechivat nizkoe soderjanie kisloroda i visokuyu osnovnost, chto povishaet udarnuyu vyazkost svarnogo soedineniya pri temperaturax do -40°c. rejimi svarki i teplovlojenie teplovlojenie, rasschitivaemoe v kdj/mm, kriticheski vliyaet na strukturu svarnogo shva visokoprochnix staley; znacheniya obichno ogranichivayutsya do 1.0-2.5 kdj/mm dlya predotvrasheniya snijeniya prochnosti. rejimi svarki, vklyuchayushie tok 150-250 a i napryajenie 20-30 v, tshatelno podbirayutsya dlya optimizatsii teplovlojeniya, minimizatsii termicheskogo tsikla i predotvrasheniya obrazovaniya zakalochnix struktur. predvaritelniy podogrev (naprimer, do 100-200°c) mojet potrebovatsya dlya staley s tolshinoy bolee 20 mm, chtobi zamedlit skorost oxlajdeniya i snizit risk vodorodnogo rastreskivaniya v zone svarki. predvaritelniy i soputstvuyushiy podogrev predvaritelniy podogrev visokoprochnix staley obichno vipolnyaetsya v …

4 / 13

hesti svishe 690 mpa rekomenduetsya stupenchataya termoobrabotka: predvaritelniy otpusk pri bolee visokoy temperature, zatem okonchatelniy pri bolee nizkoy. vibor temperaturi i vremeni otpuska zavisit ot marki stali, tolshini svarnogo shva i trebovaniy k mexanicheskim svoystvam, obichno ukazivaemix v normativnix dokumentax ili spetsifikatsiyax. defekti svarnix soedineniy vps i sposobi ix ustraneniya xolodnie treshini v vps voznikayut iz-za visokogo soderjaniya ugleroda (bolee 0.2%) i napryajeniya, chasto trebuya podogreva do 100-200°c pered svarkoy dlya snijeniya riska. poristost svarnogo shva vps obuslovlena gazami, videlyayushimisya pri bistrom oxlajdenii. rekomenduetsya ispolzovat zashitnie gazi visokogo kachestva i svarku pri 200-300 amperax. lamellyarnie razrivi v vps voznikayut iz-za sernistix vklyucheniy. primenyayte elektrodi s nizkim soderjaniem seri i texnologiyu dvuxstoronney svarki dlya ix predotvrasheniya. kontrol kachestva svarnix soedineniy ultrazvukovoy kontrol (uzk) pozvolyaet viyavlyat vnutrennie defekti, takie kak pori i treshini, ispolzuya chastoti v diapazone 1-5 mgts dlya otsenki tselostnosti svarnogo shva. magnitoporoshkoviy kontrol (mpk) effektivno obnarujivaet poverxnostnie i podpoverxnostnie …

5 / 13

isheno ot legkovosplamenyayushixsya materialov v radiuse minimum 10 metrov, vklyuchaya masla i rastvoriteli. rekomendatsii po svarke razlichnix marok vps pri svarke staley tipa vps neobxodimo predvaritelno nagrevat metall do 100-200°c, chtobi snizit skorost oxlajdeniya i predotvratit obrazovanie martensita, privodyashego k treshinam. dlya staley s predelom prochnosti svishe 700 mpa rekomenduetsya ispolzovat elektrodi ili provoloku s nizkim soderjaniem vodoroda, chtobi minimizirovat risk xolodnix treshin. vajno kontrolirovat teplovlojenie pri svarke vps, ne previshaya 2.5 kdj/mm, chtobi izbejat peregreva metalla i snijeniya prochnostnix xarakteristik svarnogo soedineniya. zaklyuchenie svarka visokoprochnix staley trebuet tshatelnogo kontrolya parametrov i soblyudeniya rekomendatsiy dlya obespecheniya kachestva i predotvrasheniya defektov. rekomendatsii 1. i.v. pentegov, svarka visokoprochnix staley. kiev: texnika, 1981. 2. v.m. sagiryan, svarka visokoprochnix staley. moskva: mashinostroenie, 1985. 3. a.s. gelman, svarka i svarivaemost visokoprochnix staley. leningrad: mashinostroenie, 1976. 4. d.m. rabinovich, svarka visokoprochnix staley. moskva: metallurgiya, 1972. 5 2

Want to read more?

Download all 13 pages for free via Telegram.

Download full file

About "svarka visokoprochnix staley"

respublika uzbekistan ministerstvo visshego obrazovaniya, nauki i innovatsiy mustaqil ish tema: svarka visokoprochnix staley osobennosti i rekomendatsii podgotovil(a): hasanboy vvedenie 1. osobennosti svarki visokoprochnix staley 2. problemi i defekti svarki 3. rekomendatsii po svarke visokoprochnix staley zaklyuchenie rekomendatsii vvedenie v visokoprochnie stali visokoprochnie stali (vps) opredelyayutsya predelom prochnosti na razriv, chasto previshayushim 480 mpa, chto obespechivaet snijenie vesa konstruktsii pri soxranenii trebuemoy nesushey sposobnosti. martensitnie vps, takie kak aisi 4140, dostigayut visokoy prochnosti blagodarya termicheskoy obrabotke (zakalke i otpusku), formiruyushey martensitnuyu mikrostrukturu s visokoy plotnostyu dislokatsiy. legiruyushie elementi, takie kak x...

This file contains 13 pages in DOCX format (17.9 KB). To download "svarka visokoprochnix staley", click the Telegram button on the left.

Tags: svarka visokoprochnix staley DOCX 13 pages Free download Telegram
