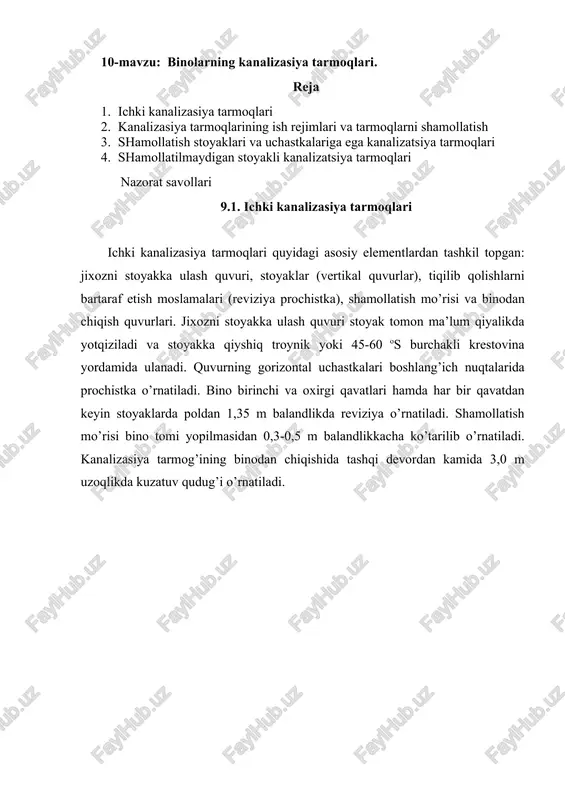

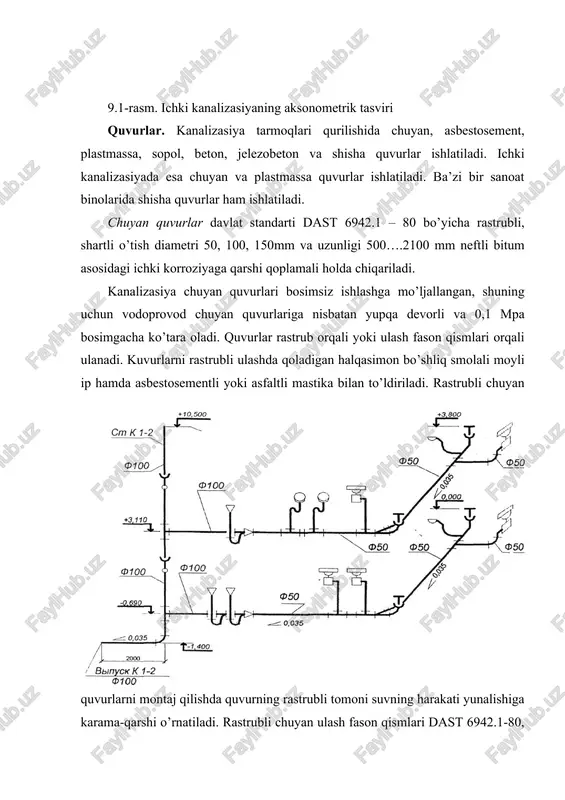

10-mavzu: binolarning kanalizasiya tarmoqlari. reja 1. ichki kanalizasiya tarmoqlari 2. kanalizasiya tarmoqlarining ish rejimlari va tarmoqlarni shamollatish 3. shamollatish stoyaklari va uchastkalariga ega kanalizatsiya tarmoqlari 4. shamollatilmaydigan stoyakli kanalizatsiya tarmoqlari nazorat savollari 9.1. ichki kanalizasiya tarmoqlari ichki kanalizasiya tarmoqlari quyidagi asosiy elementlardan tashkil topgan: jixozni stoyakka ulash quvuri, stoyaklar (vertikal quvurlar), tiqilib qolishlarni bartaraf etish moslamalari (reviziya prochistka), shamollatish mo’risi va binodan chiqish quvurlari. jixozni stoyakka ulash quvuri stoyak tomon ma’lum qiyalikda yotqiziladi va stoyakka qiyshiq troynik yoki 45-60 os burchakli krestovina yordamida ulanadi. quvurning gorizontal uchastkalari boshlang’ich nuqtalarida prochistka o’rnatiladi. bino birinchi va oxirgi qavatlari hamda har bir qavatdan keyin stoyaklarda poldan 1,35 m balandlikda reviziya o’rnatiladi. shamollatish mo’risi bino tomi yopilmasidan 0,3-0,5 m balandlikkacha ko’tarilib o’rnatiladi. kanalizasiya tarmog’ining binodan chiqishida tashqi devordan kamida 3,0 m uzoqlikda kuzatuv qudug’i o’rnatiladi. 9.1-rasm. ichki kanalizasiyaning aksonometrik tasviri quvurlar. kanalizasiya tarmoqlari qurilishida chuyan, asbestosement, plastmassa, sopol, beton, jelezobeton va shisha quvurlar ishlatiladi. …

2 / 9

moyli ip hamda asbestosementli yoki asfaltli mastika bilan to’ldiriladi. rastrubli chuyan quvurlarni montaj qilishda quvurning rastrubli tomoni suvning harakati yunalishiga karama-qarshi o’rnatiladi. rastrubli chuyan ulash fason qismlari dast 6942.1-80, 6942.30-80 bo’yicha quvur diametrlariga mos diametrlarda ishlab chiqiladi. ulash qismlariga reviziya, 90, 110, 120, 135os burchakli otvodlar, tirsak (90os burchakli), har xil uzunlikdagi (150…400 mm) patrubkalar, qiyshiq 45 va 60os burchak ostidagi va to’g’ri 90os burchak ostidagi troyniklar, to’g’ri va qiyshiq krestovinalar, bir xil va har xil diametrli quvurlarni ulash uchun oddiy va o’tish muftalari. undan tashqari umumlashgan, murakkab ko’rinishdagi fason qismlar. plastmassa kanalizasiya quvurlari va polietilendan fason qismlar dast 18599-83 va polivinilxloriddan dast 22689.0-77 bo’yicha ishlab chiqariladi. plastmassa quvurlar agressiv suyuqliklar (kislotali, ishqorli) ta’siriga bardoshli, yengil, gidravlik qarshiligi kam. polivinilxloriddan tayyorlanadigan quvurlar diametri 50, 80, 100, 150 mm, yuqori zichlikdagi polietilen quvurlar esa - 50, 63, 75, 90, 110, 125, 140 mm ishlab chiqiladi. plastmassa quvurlar maishiy va ishlab chiqarish …

3 / 9

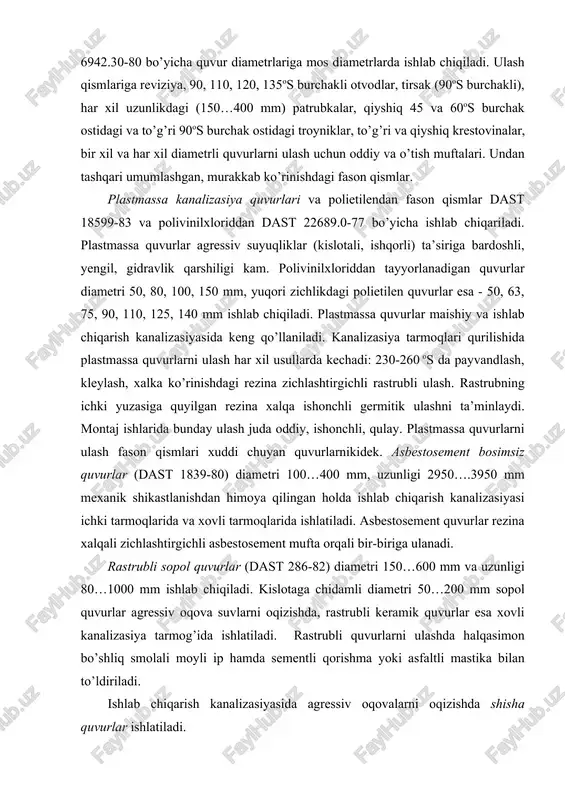

quvurlar (dast 286-82) diametri 150…600 mm va uzunligi 80…1000 mm ishlab chiqiladi. kislotaga chidamli diametri 50…200 mm sopol quvurlar agressiv oqova suvlarni oqizishda, rastrubli keramik quvurlar esa xovli kanalizasiya tarmog’ida ishlatiladi. rastrubli quvurlarni ulashda halqasimon bo’shliq smolali moyli ip hamda sementli qorishma yoki asfaltli mastika bilan to’ldiriladi. ishlab chiqarish kanalizasiyasida agressiv oqovalarni oqizishda shisha quvurlar ishlatiladi. tashqi ishlab chiqarish kanalizasiya tarmoqlari qurilishida diametri 150 mm va undan katta, uzunligi 1000 mm va undan uzun bo’lgan beton va temirbeton quvurlar (dast 6482.0-79) ishlatiladi. quvurlar rezina xalqali zichlashtirgichli mufta orqali bir-biriga ulanadi, rastrublilarida esa halqasimon bo’shliq sementli qorishma bilan to’ldiriladi. 9.2. kanalizasiya tarmoqlarining ish rejimlari va tarmoqlarni shamollatish kanalizasiya tarmoqlarining ishonchli ishlashi oqova suvlarning harakat rejimiga va tarmoq alohida elementlarining konstruksiyasiga bog’liq. tarmoqni tiqilib qolishdan saqlash uchun qmvaq talablariga amal qilgan holda quvurlarni to’g’ri chiziq bo’yicha ma’lum bir nishablik ostida o’rnatish, iloji bori qadar quvurlar ichki yuzasi silliqligini ta’minlash, quvurlarni ulashda germetik …

4 / 9

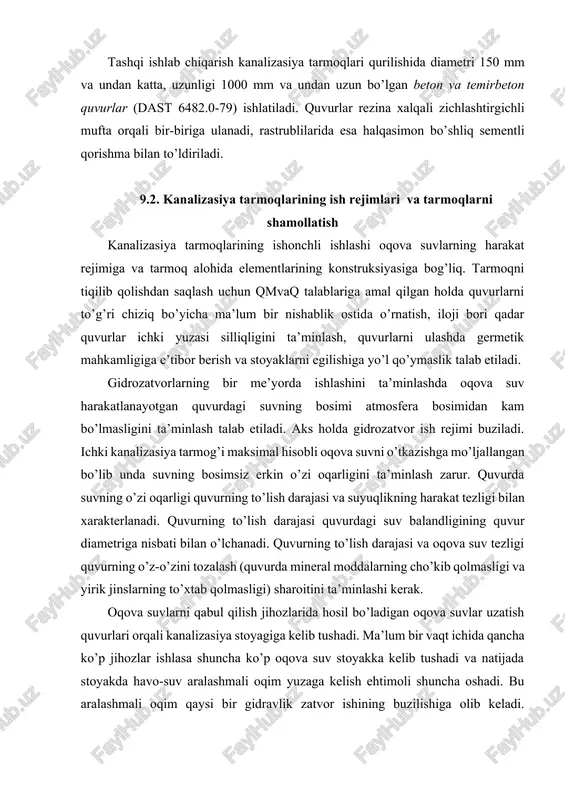

’zini tozalash (quvurda mineral moddalarning cho’kib qolmasligi va yirik jinslarning to’xtab qolmasligi) sharoitini ta’minlashi kerak. oqova suvlarni qabul qilish jihozlarida hosil bo’ladigan oqova suvlar uzatish quvurlari orqali kanalizasiya stoyagiga kelib tushadi. ma’lum bir vaqt ichida qancha ko’p jihozlar ishlasa shuncha ko’p oqova suv stoyakka kelib tushadi va natijada stoyakda havo-suv aralashmali oqim yuzaga kelish ehtimoli shuncha oshadi. bu aralashmali oqim qaysi bir gidravlik zatvor ishining buzilishiga olib keladi. hohlanmagan bu holatning ro’y berishi stoyak va uzatish quvurlarining gidravlik ish rejimlariga bog’liq bo’ladi. uzatish quvuri va shamollatish mo’risi bilan jihozlangan stoyakning ish rejimini tahlil qilamiz. kam miqdordagi oqova suvlarni uzatish quvuri orqali stoyakka tashlaganimizda oqim stoyakning ichki yuzasiga uriladi va xalqa bo’yicha uni yuvib pastga intiladi. quvurdagi gaz va havo quvurning ma’lum bir kundalang kesimini egallab sterjen ko’rinishida yuqoriga harakatlanadi va shamollatish mo’risi orqali chiqazib yuboriladi. bunda tizim normal holatda ishlaydi. agarda stoyakka tushayotgan oqova suv miqdori ruxsat etilgan qiymatdan katta …

5 / 9

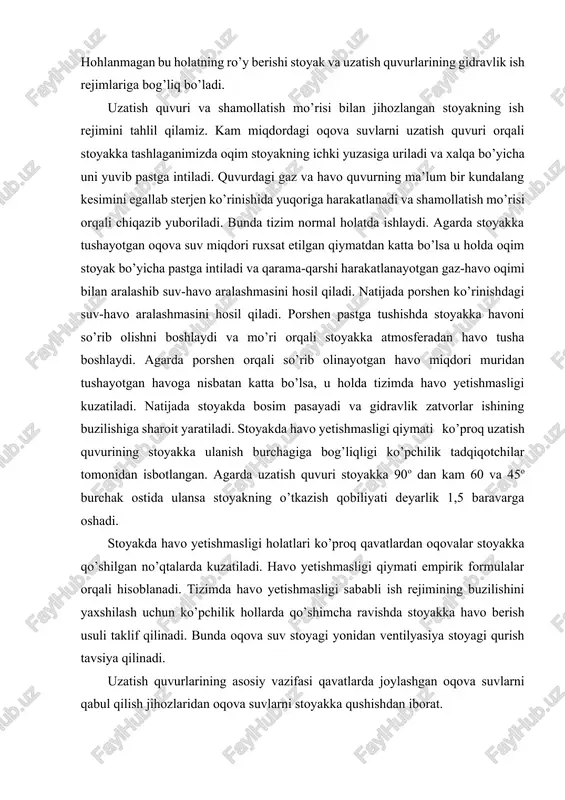

ulansa stoyakning o’tkazish qobiliyati deyarlik 1,5 baravarga oshadi. stoyakda havo yetishmasligi holatlari ko’proq qavatlardan oqovalar stoyakka qo’shilgan no’qtalarda kuzatiladi. havo yetishmasligi qiymati empirik formulalar orqali hisoblanadi. tizimda havo yetishmasligi sababli ish rejimining buzilishini yaxshilash uchun ko’pchilik hollarda qo’shimcha ravishda stoyakka havo berish usuli taklif qilinadi. bunda oqova suv stoyagi yonidan ventilyasiya stoyagi qurish tavsiya qilinadi. uzatish quvurlarining asosiy vazifasi qavatlarda joylashgan oqova suvlarni qabul qilish jihozlaridan oqova suvlarni stoyakka qushishdan iborat. yig’ish quvurlari vazifasi stoyaklardan oqovalarni qabul qilib hovli kanalizasiyasiga tashlashdan iborat. oqova suv harakatining asosiy parametrlari quyidagilar hisoblanadi: suv harakatining o’rtacha tezligi, quvurning to’lish darajasi, gidravlik nishablik, hisobli maksimal oqova suv sarfi, quvur diametri. oqova suvlarning harakat rejimi, ayniqsa uzatish quvurlarida, oqovalarni qabul qilish jihozlari ishlash sharoitiga bog’liq. oqova suvlarning harakati hamma vaqti notekis, undan tashqari birdaniga katta miqdorda oqovalar tushish ehtimoli yuqori va quvur uzunligi bo’yicha oqovalar sarfi boshlanishdagiga nisbatan kamayib boradi. 9.3. shamollatish stoyaklari va uchastkalariga ega …
