1 / 6

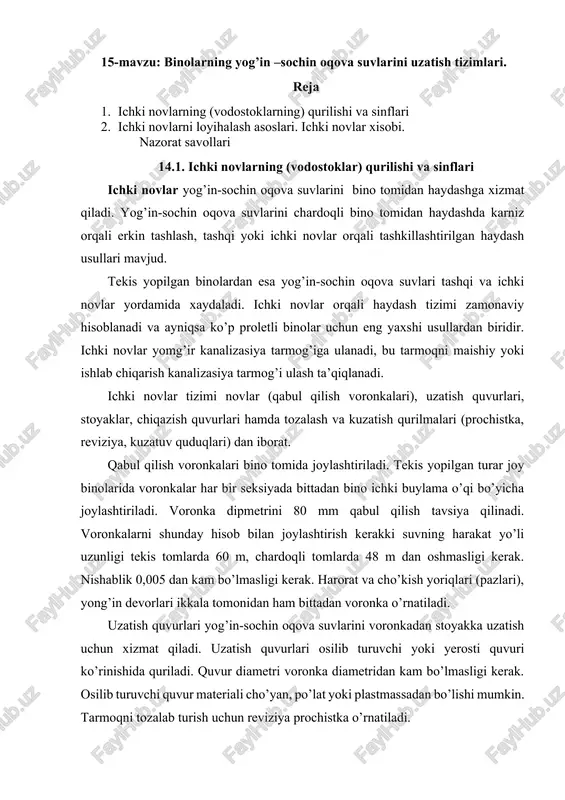

15-mavzu: binolarning yog’in –sochin oqova suvlarini uzatish tizimlari. reja 1. ichki novlarning (vodostoklarning) qurilishi va sinflari 2. ichki novlarni loyihalash asoslari. ichki novlar xisobi. nazorat savollari 14.1. ichki novlarning (vodostoklar) qurilishi va sinflari ichki novlar yog’in-sochin oqova suvlarini bino tomidan haydashga xizmat qiladi. yog’in-sochin oqova suvlarini chardoqli bino tomidan haydashda karniz orqali erkin tashlash, tashqi yoki ichki novlar orqali tashkillashtirilgan haydash usullari mavjud. tekis yopilgan binolardan esa yog’in-sochin oqova suvlari tashqi va ichki novlar yordamida xaydaladi. ichki novlar orqali haydash tizimi zamonaviy hisoblanadi va ayniqsa ko’p proletli binolar uchun eng yaxshi usullardan biridir. ichki novlar yomg’ir kanalizasiya tarmog’iga ulanadi, bu tarmoqni maishiy yoki ishlab chiqarish kanalizasiya tarmog’i ulash ta’qiqlanadi. ichki novlar tizimi novlar (qabul qilish voronkalari), uzatish quvurlari, stoyaklar, chiqazish quvurlari hamda tozalash va kuzatish qurilmalari (prochistka, reviziya, kuzatuv quduqlari) dan iborat. qabul qilish voronkalari bino tomida joylashtiriladi. tekis yopilgan turar joy binolarida voronkalar har bir seksiyada bittadan bino ichki …

2 / 6

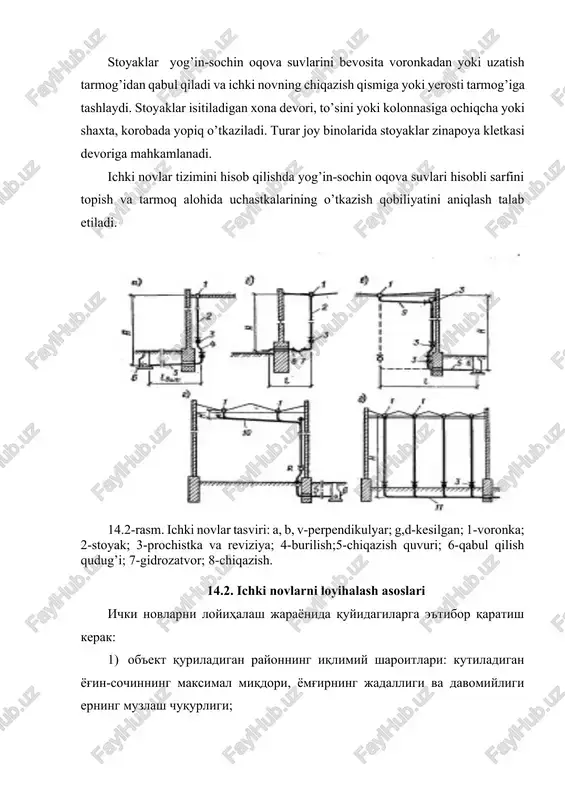

atiladi. stoyaklar yog’in-sochin oqova suvlarini bevosita voronkadan yoki uzatish tarmog’idan qabul qiladi va ichki novning chiqazish qismiga yoki yerosti tarmog’iga tashlaydi. stoyaklar isitiladigan xona devori, to’sini yoki kolonnasiga ochiqcha yoki shaxta, korobada yopiq o’tkaziladi. turar joy binolarida stoyaklar zinapoya kletkasi devoriga mahkamlanadi. ichki novlar tizimini hisob qilishda yog’in-sochin oqova suvlari hisobli sarfini topish va tarmoq alohida uchastkalarining o’tkazish qobiliyatini aniqlash talab etiladi. 14.2-rasm. ichki novlar tasviri: a, b, v-perpendikulyar; g,d-kesilgan; 1-voronka; 2-stoyak; 3-prochistka va reviziya; 4-burilish;5-chiqazish quvuri; 6-qabul qilish qudug’i; 7-gidrozatvor; 8-chiqazish. 14.2. ichki novlarni loyihalash asoslari ichki novlarni loyihalash jarayonida quyidagilarga e'tibor qaratish kerak: 1) ob'ekt quriladigan rayonning iqlimiy sharoitlari: kutiladigan yog'in-sochinning maksimal miqdori, yomg'irning jadalligi va davomiyligi erning muzlash chuqurligi; 2) binoning konstruktiv xarakteristikasi va yopilish rel'efi – deformatsiya shovlari, devorlari, fundamentlari; 3) ichki nov quvurlarini boshqa injenerlik kommunikatsiya va texnologik jihozlar bilan ulash mumkinligini va yomg'ir suvlarini shartli toza ishlab chiqarish suvlari bilan birgalikda uzatish masalasini echish; …

3 / 6

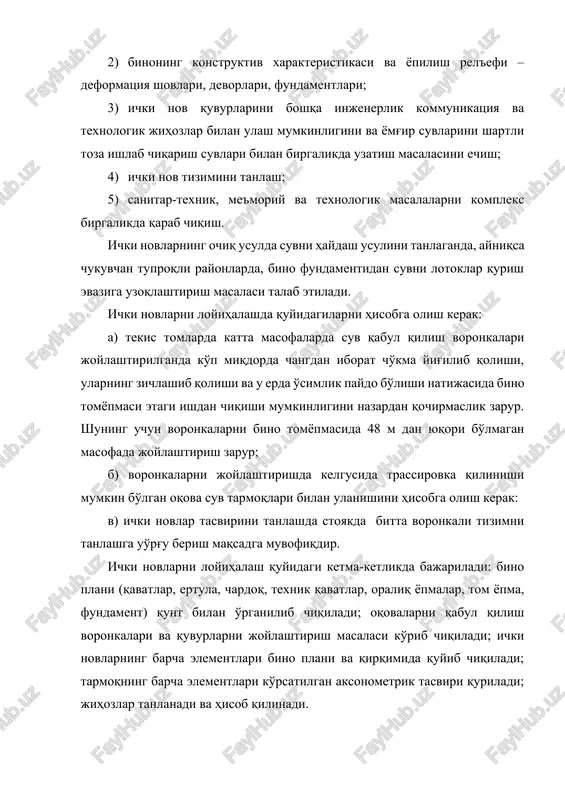

shuning uchun voronkalarni bino tomyopmasida 48 m dan yuqori bo'lmagan masofada joylashtirish zarur; b) voronkalarni joylashtirishda kelgusida trassirovka qilinishi mumkin bo'lgan oqova suv tarmoqlari bilan ulanishini hisobga olish kerak: v) ichki novlar tasvirini tanlashda stoyakda bitta voronkali tizimni tanlashga uo'rg'u berish maqsadga muvofiqdir. ichki novlarni loyihalash quyidagi ketma-ketlikda bajariladi: bino plani (qavatlar, ertula, chardoq, texnik qavatlar, oraliq yopmalar, tom yopma, fundament) qunt bilan o'rganilib chiqiladi; oqovalarni qabul qilish voronkalari va quvurlarni joylashtirish masalasi ko'rib chiqiladi; ichki novlarning barcha elementlari bino plani va qirqimida quyib chiqiladi; tarmoqning barcha elementlari ko'rsatilgan aksonometrik tasviri quriladi; jihozlar tanlanadi va hisob qilinadi. ichki novlarni montaj qilishda asosiy e'tibor alohida uzellarda konstruktiv elementlarning bajarilishiga, voronkalarning tom etagi va stoyaklarga mos joylashishiga, ochiq gidrozatvorlar o'rnatilishiga, quvurlarning ulanishiga, reviziya va prochistkalarning o'rnatilishiga qaratiladi. montajdan keyin butun tizim suv sizib chiqmasligiga tekshiriladi. 14.3. ichki novlar hisobi ichki novlarga suv yomg'ir yog'ishi yoki bino tomiga yoqqan qor erishi natijasida tushadi. …

4 / 6

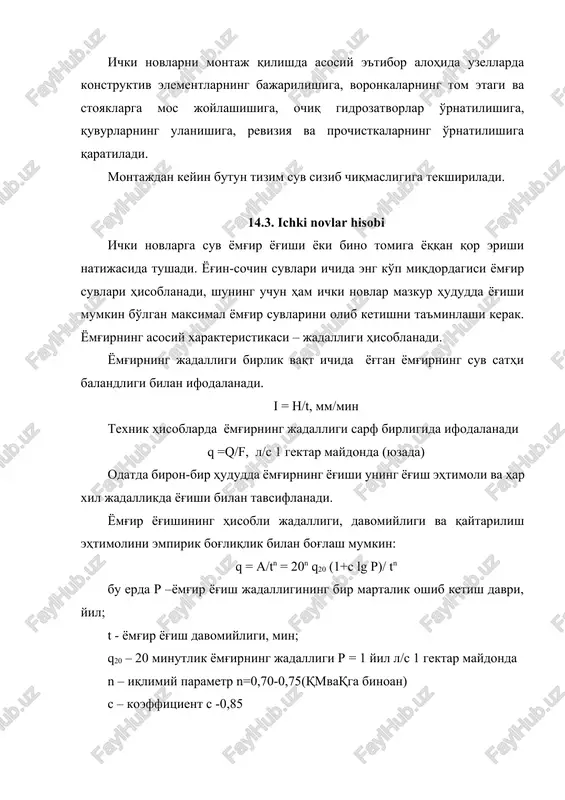

k bilan bog'lash mumkin: q = a/tn = 20n q20 (1+c lg p)/ tn bu erda r –yomg'ir yog'ish jadalligining bir martalik oshib ketish davri, yil; t - yomg'ir yog'ish davomiyligi, min; q20 – 20 minutlik yomg'irning jadalligi r = 1 yil l/s 1 gektar maydonda n – iqlimiy parametr n=0,70-0,75(qmvaqga binoan) c – koeffitsient c -0,85 bizning yurtimizda yog'in-sochinning yog'ish qonuniyati hali to'lig'incha o'rganilmagan shuning uchun texnik hisoblashlarda ma'lum bir hisobli davr (20 yoki 5 minut) uchun o'rtacha yomg'ir jadalligi tushunchasidan foydalaniladi. q20 – 20 minutlik yomg'irning jadalligidan tashqari skatli tom ko'rinishda yopilgan tomlarni hisoblashda q5 – 5 minutlik yomg'irning jadalligini ham asqatadi. q5 = 4n q20 n – iqlimiy ko'rsatkich darajasi n – 0,65-0,70 ichki novlarni hisoblashda yomg'ir suvlarining hisobli sarfi quyidagi formula bo'yicha hisoblanadi: tekis tomlar uchun qiyalik 1,5 % dan kichik q = f q20 / 10000 chardoqli (skatli) tomlar uchun qiyalik 1,5 % dan katta …

5 / 6

vlarni montaj qilish? 6. ichki novlarni hisoblash? 7. yomg'ir suvlarining hisobli sarfini aniqlash? 8. ichki novlarni gidravlik hisoblash? image1.png djvureader 2.0.0.26 rus alin o nporpamme @-ib- (esb it came x a 3 a 5 le) ? i ; h 2 bpema orepeirua (nicer): 282.94/11.44 spe anata seneca ‘bpreto soroténcrsn nay asenepotorpe. b nak sv ersctaron eave ferpehrea teens enceane py ppocineraeonncbcaled cocci (pte 222) tan yryoera noxocronsct cert npr acre: sera aytne nacre myn oa fyoor sonjerserar pene crate tonos. {ws3011, 62300, dpi300, paswe44447 gatir] wacus:20.0% (602460) vane wr emuo'8 topeanssotop ey ey aaa suptatr necropsy spars, fa ep ht ake pevaweanyuren pyro necropaeun seep *ormamnne tpt noxaecine egopmax ane ¢ oct oor neuuobise acorn eotaereaa acre totttninn ¢yuzvon ne wenee 000k s tera 96 esknagin sopoere secon sont ne wenee 7 te ph novgantansinebanarscseny nnfy6as ob--09 eta elias conn’ yscyonou peers a ity ara, chee sepuster nowesenh tex sses …
