1 / 62

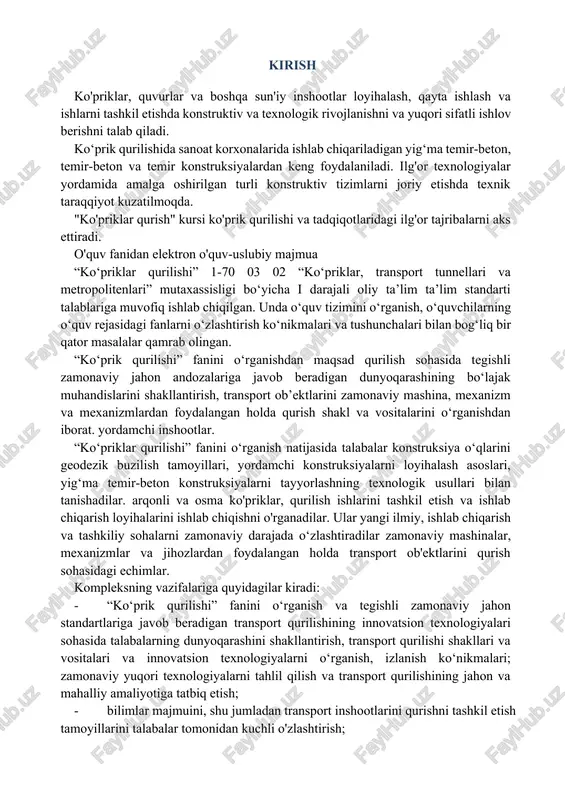

kirish ko'priklar, quvurlar va boshqa sun'iy inshootlar loyihalash, qayta ishlash va ishlarni tashkil etishda konstruktiv va texnologik rivojlanishni va yuqori sifatli ishlov berishni talab qiladi. ko‘prik qurilishida sanoat korxonalarida ishlab chiqariladigan yig‘ma temir-beton, temir-beton va temir konstruksiyalardan keng foydalaniladi. ilg'or texnologiyalar yordamida amalga oshirilgan turli konstruktiv tizimlarni joriy etishda texnik taraqqiyot kuzatilmoqda. "ko'priklar qurish" kursi ko'prik qurilishi va tadqiqotlaridagi ilg'or tajribalarni aks ettiradi. o'quv fanidan elektron o'quv-uslubiy majmua “ko‘priklar qurilishi” 1-70 03 02 “ko‘priklar, transport tunnellari va metropolitenlari” mutaxassisligi bo‘yicha i darajali oliy ta’lim ta’lim standarti talablariga muvofiq ishlab chiqilgan. unda o‘quv tizimini o‘rganish, o‘quvchilarning o‘quv rejasidagi fanlarni o‘zlashtirish ko‘nikmalari va tushunchalari bilan bog‘liq bir qator masalalar qamrab olingan. “ko‘prik qurilishi” fanini o‘rganishdan maqsad qurilish sohasida tegishli zamonaviy jahon andozalariga javob beradigan dunyoqarashining bo‘lajak muhandislarini shakllantirish, transport ob’ektlarini zamonaviy mashina, mexanizm va mexanizmlardan foydalangan holda qurish shakl va vositalarini o‘rganishdan iborat. yordamchi inshootlar. “ko‘priklar qurilishi” fanini o‘rganish natijasida talabalar konstruksiya …
2 / 62

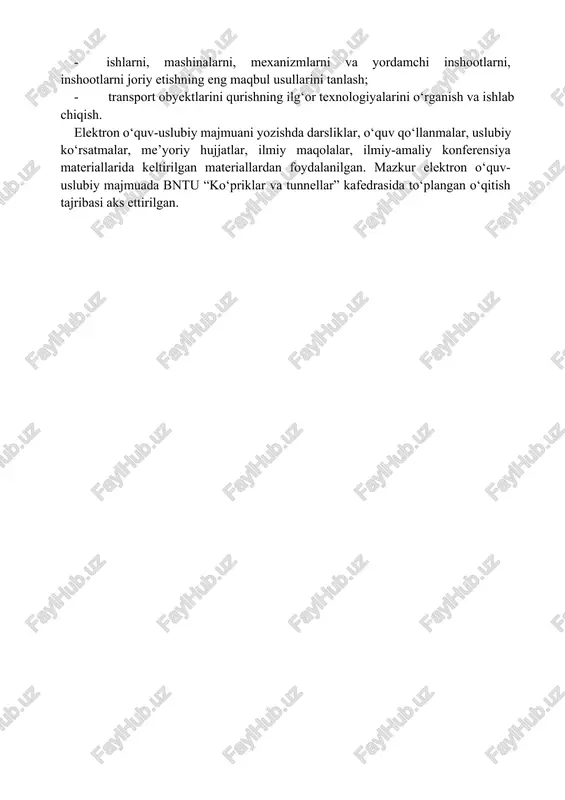

jahon standartlariga javob beradigan transport qurilishining innovatsion texnologiyalari sohasida talabalarning dunyoqarashini shakllantirish, transport qurilishi shakllari va vositalari va innovatsion texnologiyalarni o‘rganish, izlanish ko‘nikmalari; zamonaviy yuqori texnologiyalarni tahlil qilish va transport qurilishining jahon va mahalliy amaliyotiga tatbiq etish; · bilimlar majmuini, shu jumladan transport inshootlarini qurishni tashkil etish tamoyillarini talabalar tomonidan kuchli o'zlashtirish; · ishlarni, mashinalarni, mexanizmlarni va yordamchi inshootlarni, inshootlarni joriy etishning eng maqbul usullarini tanlash; · transport obyektlarini qurishning ilg‘or texnologiyalarini o‘rganish va ishlab chiqish. elektron o‘quv-uslubiy majmuani yozishda darsliklar, o‘quv qo‘llanmalar, uslubiy ko‘rsatmalar, me’yoriy hujjatlar, ilmiy maqolalar, ilmiy-amaliy konferensiya materiallarida keltirilgan materiallardan foydalanilgan. mazkur elektron o‘quv-uslubiy majmuada bntu “ko‘priklar va tunnellar” kafedrasida to‘plangan o‘qitish tajribasi aks ettirilgan. amaliy mavzular ro'yxati amaliy dars 1.yordamchi qurilmalarni hisoblash (sling, travers) rasmda span tuzilmalarining nurlarini slinglash sxemasi ko'rsatilgan. rasm. nurni sling sxemasi o'rnatilgan elementlar jadvali oraliq qurilma markalari massa, t o'lchamlar, qarang sling belgisi l a b h pmp 92.18.00 18.0 1bc …
3 / 62

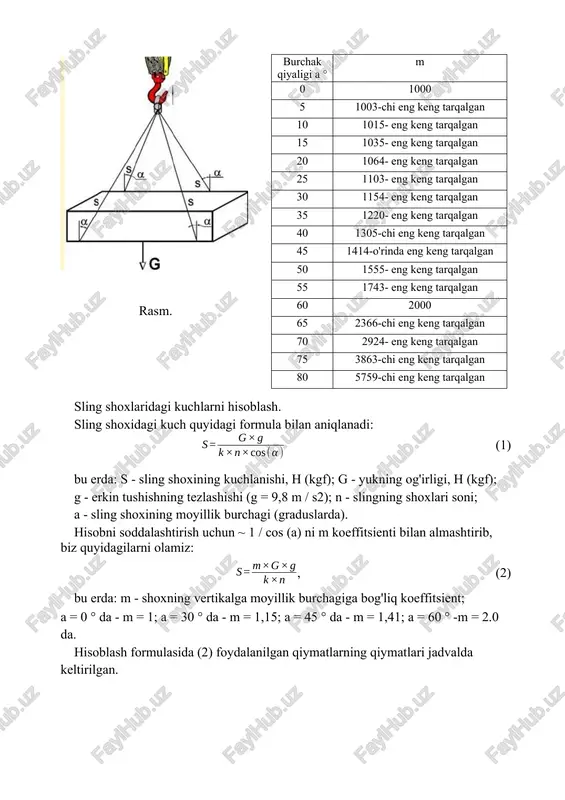

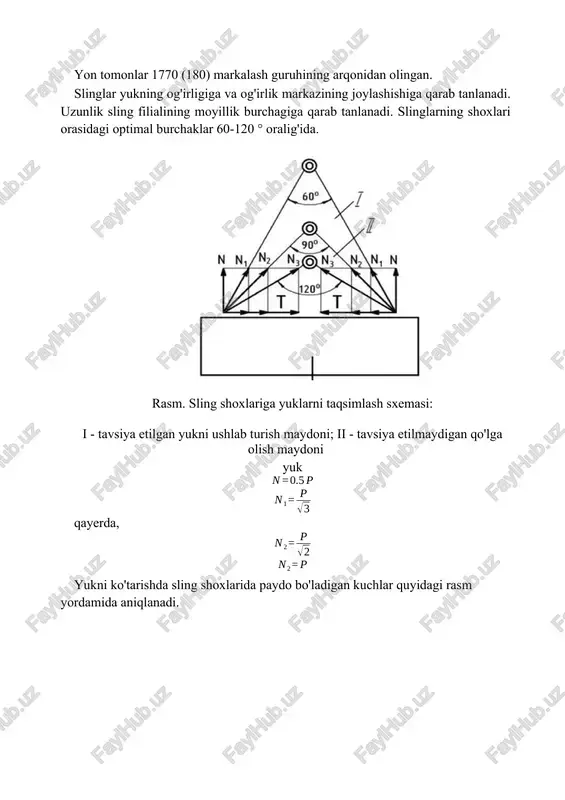

r 60-120 ° oralig'ida. rasm. sling shoxlariga yuklarni taqsimlash sxemasi: i - tavsiya etilgan yukni ushlab turish maydoni; ii - tavsiya etilmaydigan qo'lga olish maydoni yuk qayerda, yukni ko'tarishda sling shoxlarida paydo bo'ladigan kuchlar quyidagi rasm yordamida aniqlanadi. burchak qiyaligi a ° m 0 1000 5 1003-chi eng keng tarqalgan 10 1015- eng keng tarqalgan 15 1035- eng keng tarqalgan 20 1064- eng keng tarqalgan 25 1103- eng keng tarqalgan 30 1154- eng keng tarqalgan 35 1220- eng keng tarqalgan 40 1305-chi eng keng tarqalgan 45 1414-o'rinda eng keng tarqalgan 50 1555- eng keng tarqalgan 55 1743- eng keng tarqalgan 60 2000 65 2366-chi eng keng tarqalgan 70 2924- eng keng tarqalgan 75 3863-chi eng keng tarqalgan 80 5759-chi eng keng tarqalgan rasm. sling shoxlaridagi kuchlarni hisoblash. sling shoxidagi kuch quyidagi formula bilan aniqlanadi: (1) bu erda: s - sling shoxining kuchlanishi, h (kgf); g - yukning og'irligi, h (kgf); …
4 / 62
) = 46390h, (4) slingning har bir shoxiga ko'tarish kuchi ~ 50 kn. harakatni oshiringslingning shoxlarida biz shoxlarning uzunligini (bizning holimizda 3000 mm) va sling shoxlari tomonidan hosil qilingan uchburchakning "a" balandligini (bizning holimizda 2110 mm) o'lchaymiz. olingan qiymatlarni formulaga almashtiring: slingning bitta shoxiga yuklang: s = 10000 × 3000 × 9,8 / (2110 × 4 × 0,75) = 46450 n, (6) ya'ni ~ 50 kn ga teng agar yuk bitta novdali slinglar bilan bog'langan bo'lsa, masalan, engil, vertikal holatga (a = 0 °) mo'ljallangan bo'lsa, mo'rtlikdagi o'zgarishlarni va natijada sling shoxlaridagi yukni hisobga olish kerak. . yukni ushlash moslamalari tekshirish va sinovdan o'tkaziladi.ular ishga tushirilishi va ish paytida vaqti-vaqti bilan ishga tushirilishi kerak. jadval. yuk ko'tarish vositalarini tekshirish standartlari va shartlari * yuk ko'taruvchi qurilma chastotasi sinov yuki ekspozitsiya vaqti ostida yuk guvoh tel-biz, kunlar imtihonlar erish, oy po'lat arqonlar, barcha turdagi slinglar, ushlash moslamalari, karbinalar, halqalar 10 6 …
5 / 62
,0,10 *, 12,5 *, 16 *, 20 *, 25,32 * t (yulduzcha) belgilangan slinglar imtiyozli foydalanish uchun tavsiya etiladi). arqonning hisoblangan kuchlanish kuchiga nisbatan slinglarning xavfsizlik chegarasi kamida 6 ga teng deb olinadi. kranlar tomonidan yuklarni ko'tarish va ko'chirish bo'yicha ishlarni bajarishda mahsuldorlikni, ishonchlilikni va xavfsizlikni oshirishni ta'minlaydigan asosiy omillardan biri bu texnik jihatdan malakali slingingdir. ikki novdali slingning shoxlaridagi yuklarning sxemasi rasmda ko'rsatilgan. janob. a t a st nur in janob. rasm. ikki novdali sling bilan slinging sxemasi misol. sling shoxlaridagi kuchlarning ular orasidagi burchakka bog'liqligini chizamiz. sling shoxlari orasidagi burchak a ga teng. turli burchaklardagi t sling shoxlaridagi kuchlarni topish talab qilinadi. ko'tarilgan yuk og'irligiga foiz sifatida ifodalangan t sling shoxlarining har birida paydo bo'ladigan kuchni hisoblangg. t 2  chunki , (7) 2 boshqa burchaklar uchun hisobni takrorlaymiz va excelda "t" sling shoxlaridagi kuchning ularning burchagiga bog'liqligini ko'rsatadigan grafik tuzamiz. 600,0 500,0 400,0 300,0 % oʻsish… 200,0 …
