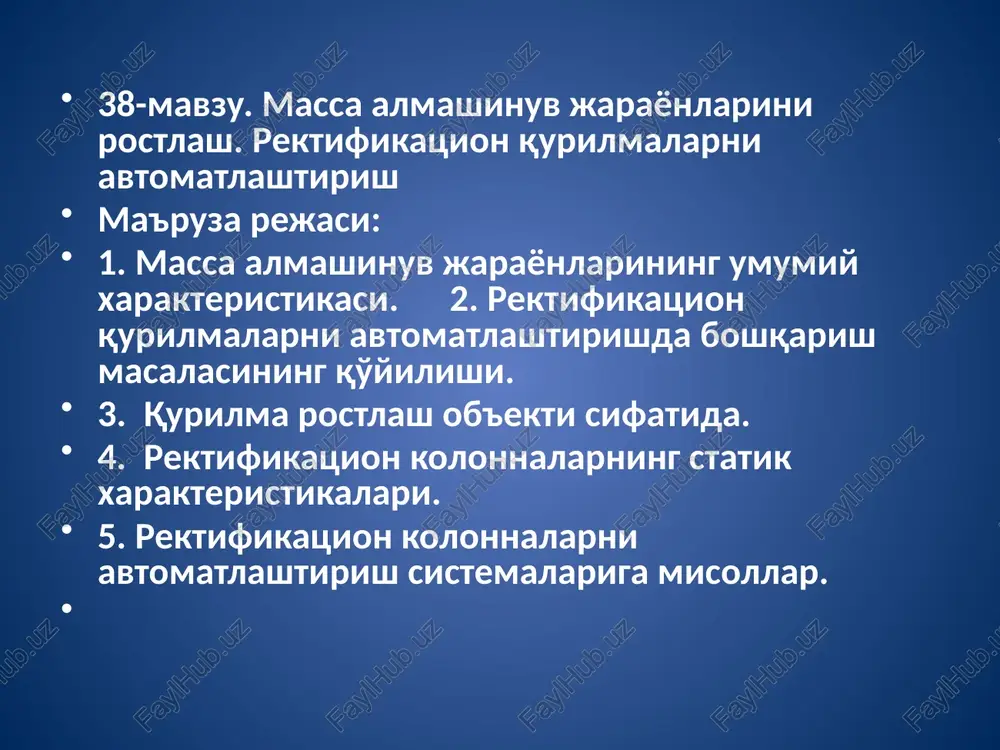

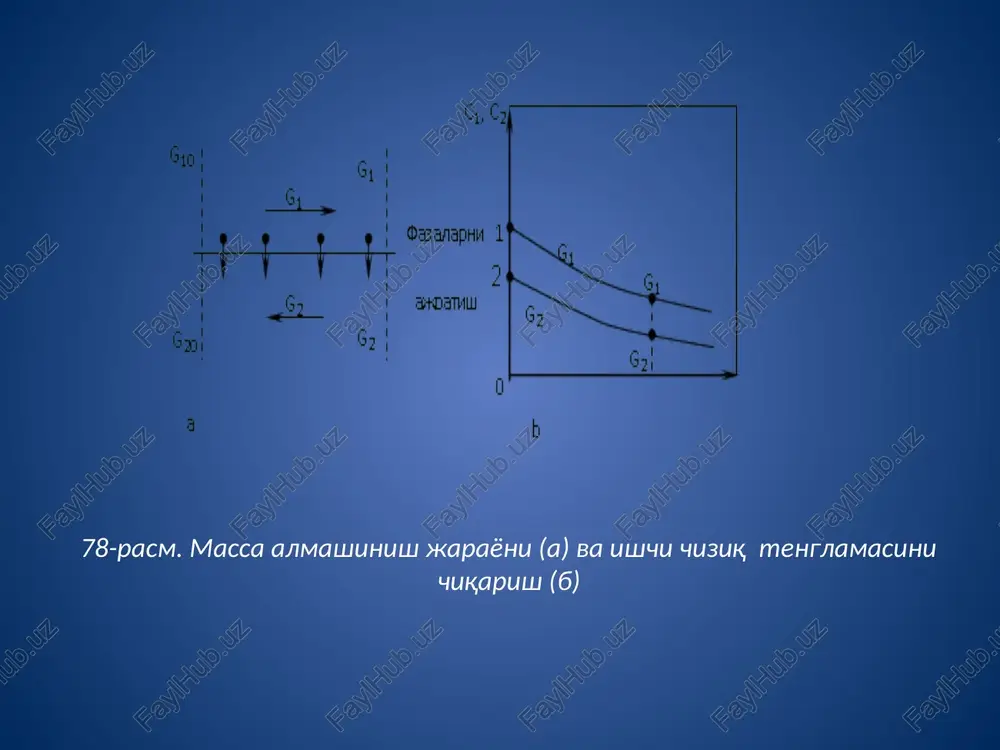

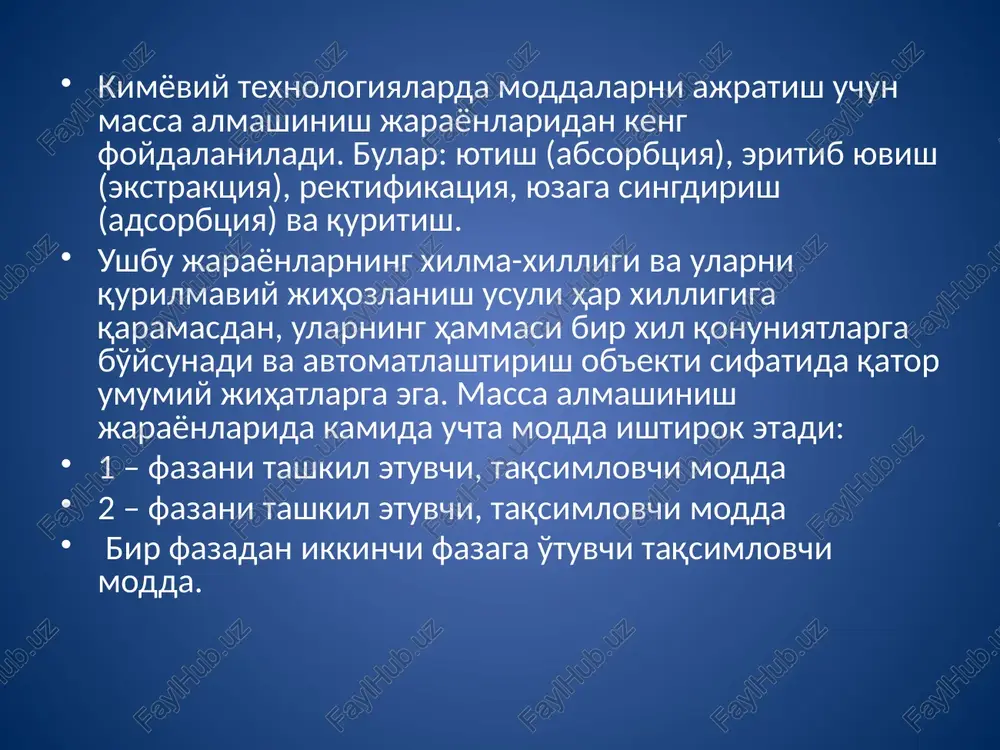

prezentatsiya powerpoint 38-mavzu. massa almashinuv jarayonlarini rostlash. rektifikatsion qurilmalarni avtomatlashtirish ma'ruza rejasi: 1. massa almashinuv jarayonlarining umumiy xarakteristikasi. 2. rektifikatsion qurilmalarni avtomatlashtirishda boshqarish masalasining qo'yilishi. 3. qurilma rostlash ob'ekti sifatida. 4. rektifikatsion kolonnalarning statik xarakteristikalari. 5. rektifikatsion kolonnalarni avtomatlashtirish sistemalariga misollar. kimyoviy texnologiyalarda moddalarni ajratish uchun massa almashinish jarayonlaridan keng foydalaniladi. bular: yutish (absorbtsiya), eritib yuvish (ekstraktsiya), rektifikatsiya, yuzaga singdirish (adsorbtsiya) va quritish. ushbu jarayonlarning xilma-xilligi va ularni qurilmaviy jihozlanish usuli har xilligiga qaramasdan, ularning hammasi bir xil qonuniyatlarga bo'ysunadi va avtomatlashtirish ob'ekti sifatida qator umumiy jihatlarga ega. massa almashinish jarayonlarida kamida uchta modda ishtirok etadi: 1 – fazani tashkil etuvchi, taqsimlovchi modda 2 – fazani tashkil etuvchi, taqsimlovchi modda bir fazadan ikkinchi fazaga o'tuvchi taqsimlovchi modda. 78-rasm. massa almashinish jarayoni (a) va ishchi chiziq tenglamasini chiqarish (b) massa uzatish koeffitsienti km va jarayonni harakatlantiruvchi kuch f bo'lganda massa almashinish df yuzasidan bir fazadan ikkinchi fazaga o'tuvchi dm modda miqdorini …

2 / 24

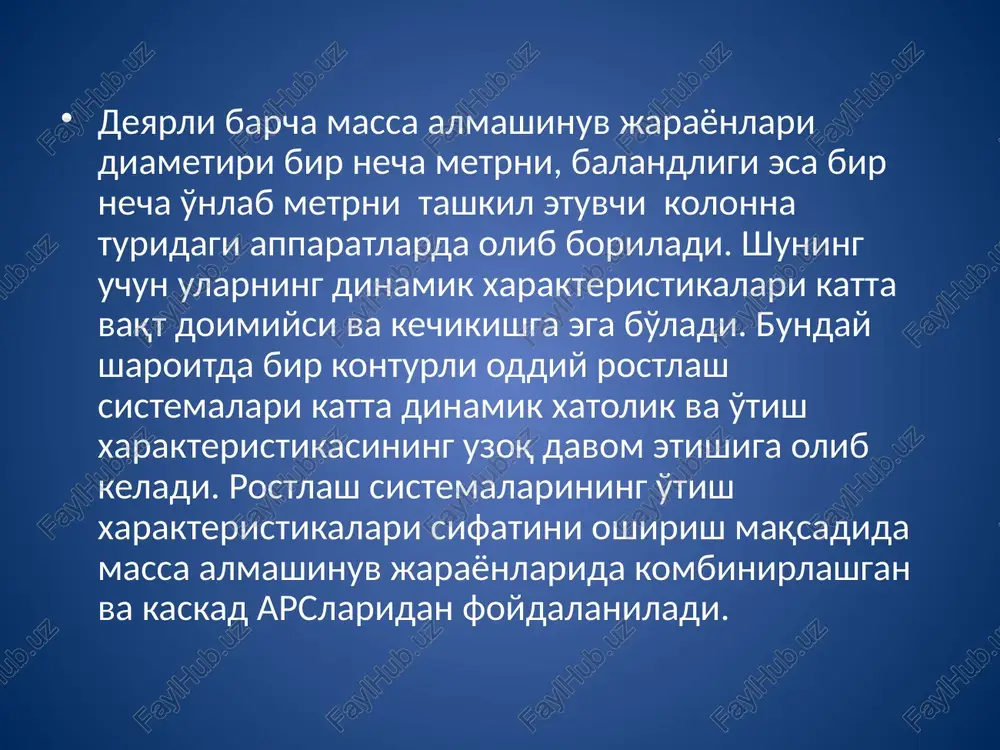

a bo'ladi. bunday sharoitda bir konturli oddiy rostlash sistemalari katta dinamik xatolik va o'tish xarakteristikasining uzoq davom etishiga olib keladi. rostlash sistemalarining o'tish xarakteristikalari sifatini oshirish maqsadida massa almashinuv jarayonlarida kombinirlashgan va kaskad arslaridan foydalaniladi. massa almashinuv jarayonlarini avtomatlashtirishda olinayotgan maxsulotlar tarkibini uzluksiz nazorat qiluvchi avtomatik asboblarning yuqligi bu jarayonlarni avtomatlashtirishda eng katta murakkabliklarga olib keladi. bunday xollarda tarkibni bilvosita parametrlar orqali, masalan aralashma qaynashi harorati orqali, uning zichligi kabilar orqali rostlash amalga oshiriladi. bu rostlash sitemalari esa o'z o'rnida modda tarkibi va bilvosita parametrlar o'rtasida g'alayonli faktorlar ta'sirini hisobga oluvchi o'zaro aloqani aniqlash kabi qo'shimcha murakkablikka olib keladi. rektifikatsion uskunalari bug' qorishmalari va suyuq qorishmalarning qarshi oqimni o'zaro ta'sirlashishi natijasida suyuq bir jinsli qorishmani tashkil etuvchi moddalarga yoki moddalar guruhiga ajratish uchun xizmat qiladi. rektifikatsiya uskunasini avtomatlashtirish ob'ekti sifatidagi jihatlarini boyitishdagi oson uchuvchi sp tashkil etuvchi bilan qo'sh tarkibli aralashmani distillyat (tozalangan suv bug'idan hosil bo'lgan suyuqlik) va undan …

3 / 24

ektifikatsion qurilma katta miqdordagi o'zaro aloqador koordinatali murakkab ob'ekt hisoblanadi. eng yaxo'i rostlash kanallarini tanlash uchun ob'ektning statik va dinamik xarakteristikalarining solishtirma tahlilini o'tkazish lozim. taxlillar shuni ko'rsatadiki, bu ob'ekt uchun asosiy rostlanuvchi (chiqish) koordinatalari sifatida distillyat va kub suyuqligining kontsentratsiyalari- sd, sk, kolonnadagi kub suyuqligi sathi lk, flegma sig'imidagi sath lfl, kolonnadagi bosim rk hisoblanadi. rostlovchi (kirish) ta'sirlariga isituvchi bug' sarfi gb, issiqlik tashuvchi sarfi gi.t., sovuq agent sarfi gs.a., distillyatning chiqishdagi sarfi gd, kub mahsuloti va flegma sarflari gk , gfl hisoblanadi. boshlang'ich aralashma rektifikatsion kalonnaga texnologik jarayonning boshqa ob'ektlaridan kelganligi uchun ta'minot sarfi, tarkibi va haroratining o'zgarib turishi jarayondagi asosiy g'alayonli faktorlar hisoblanadi. g'alayonli faktorlarga shuningdek isitish bug'ining, issiqlik tashuvchining va sovuq agentning entalpiyalari, shuningdek atrof muhitga issiqlik yo'qolishi q ham kiradi. sanab o'tilgan g'alayonlardan asosan faqat ta'minot harorati t rostlanadi, ta'minot sarfi gt nazorat qilinadi, ta'minot tarkibi kamdan kam hollarda nazorat qilinadi, qolgan g'alayonlar esa odatda …

4 / 24

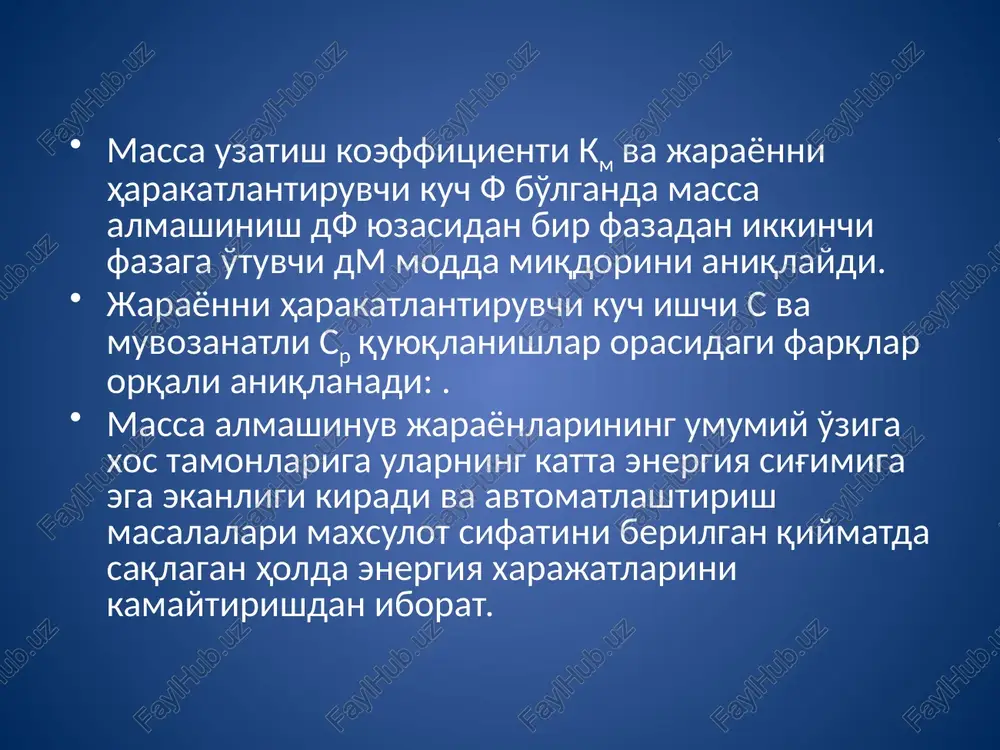

rentsial tenglama asosida oqimlarning tezligi yoki tarkibining o'zgarishi bilan bog'liq. bir necha likopchalarning birin - ketin birlashishi uchun vaqt doimiylari o'zaro bog'liq va to'g'ridan-to'g'ri aniq tahlil usullari ancha murakkab. vaqt doimiysining ahamiyati fazo muvozanati egri chizig'ining egriligini, likopchaga etib kelish vaqti, kolonnadagi oqimlarning tezligi va ta'minot manbaining sarfiga bog'liq. shu parametrlarning vaqt doimiylari qiymatiga ta'sirini baholash uchun bir va ikki ajratish bosqichli kolonnalar misolida ko'rib chiqamiz: ajratishning bitta bosqichi bug' tarkibi ko'rilayotgan boyitishning o'zgarish oralig'ida suyuqlik tarkibidan chiziqli o'zgaruvchi funktsiya deb faraz qilamiz, ya'ni 81-rasm. bir bosqichli rektifikatsiyaning printsipial chizmasi bu erda x(p) va y(p) – x(t) va y(t) larning tasviri; k = gp / ( gk+bgd ); (8) t = g / (gk+bgd) (9) (9) dan ko'rinib turibdiki gk+gd=gp va t=g/gp=sr bo'lganligi uchun qorishmaning o'rtacha vaqt doimiysi sr, b=1 bo'lganidagi apparatning vaqt doimiysiga teng. b>1 bo'lgandagi (78-rasm) past kontsentratsiyalarda vaqt doimiysi vaqtidan kichik bo'ladi, b<1 bo'lgandagi yuqori kontsentratsiyalarda doimiy …

5 / 24

si kub maxsulot tarkibini stabillashtirish bo'lsa, u holda isituvchi bug'ning sarfi kolonna pastidagi 6a harorat rostlagichi orqali belgilanadi, distillyatning sarfi esa 1a rostlagich orqali stabillashtiriladi. bir vaqtning o'zida kolonna past va yuqorisidagi maxsulotlar tarkibini (haroratini) rostlash odatta qo'llanilmaydi. chunki bu koordinatalar o'zaro bog'liq va ularni bir vaqtda rostlash teskari bog'lanish orqali sistema turg'unlik zaxirasining kamayishiga olib kelishi mumkin 82-rasm. rektifikatsion uskunaning alohida texnologik parametrlarning bir konturli ars yordamida tuzilgan avtomatlashtirish sistemasi. 1- kolonna yoqorisidagi harorat rostlagichi, 2- ta'minot harorati rostlagichi, 3- kalonna kubidagi sath rostlagichi, 4- flegma sig'imidagi sath rostlagichi, 5- kolonnadagi bosim rostlagichi, 6- isitish bug'i sarfi rostlagichi, 1a- distillyat sarfi rostlagichi, 6a – pastdagi harorat rostlagichi. soddaligiga qaramay avtomatlashtirish sistemasi qator kamchiliklarga ega. masalan bug' sarfini sistemadagi real sharoitni hisobga olmay stabillashtirish bug'ning ortiqcha sarf bo'lishiga olib keladi. chunki sarf rostlagichiga bug' entolpiyasi o'zgarishini, flegmaning sovib ketishi va boshqa g'alayonlarni yuzaga kelishi mumkin bo'lgan hollarini hisobga olgan xolda …
