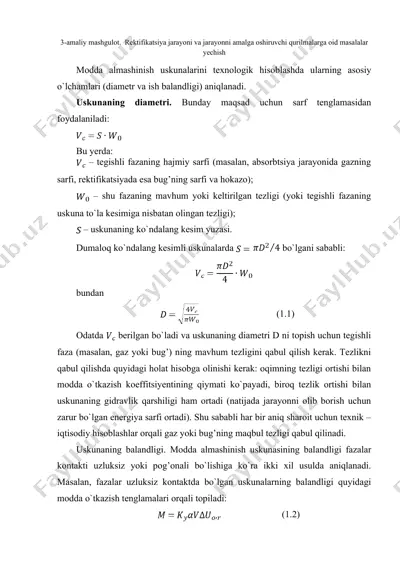

3-amaliy mashgulot. rektifikatsiya jarayoni va jarayonni amalga oshiruvchi qurilmalarga oid masalalar yechish modda almashinish uskunalarini texnologik hisoblashda ularning asosiy o`lchamlari (diametr va ish balandligi) aniqlanadi. uskunaning diametri. bunday maqsad uchun sarf tenglamasidan foydalaniladi: bu yerda: – tegishli fazaning hajmiy sarfi (masalan, absorbtsiya jarayonida gazning sarfi, rektifikatsiyada esa bug’ning sarfi va hokazo); – shu fazaning mavhum yoki keltirilgan tezligi (yoki tegishli fazaning uskuna to`la kesimiga nisbatan olingan tezligi); – uskunaning ko`ndalang kesim yuzasi. dumaloq ko`ndalang kesimli uskunalarda bo`lgani sababli: bundan (1.1) odatda berilgan bo`ladi va uskunaning diametri d ni topish uchun tegishli faza (masalan, gaz yoki bug’) ning mavhum tezligini qabul qilish kerak. tezlikni qabul qilishda quyidagi holat hisobga olinishi kerak: oqimning tezligi ortishi bilan modda o`tkazish koeffitsiyentining qiymati ko`payadi, biroq tezlik ortishi bilan uskunaning gidravlik qarshiligi ham ortadi (natijada jarayonni olib borish uchun zarur bo`lgan energiya sarfi ortadi). shu sababli har bir aniq sharoit uchun texnik – iqtisodiy hisoblashlar orqali …

2 / 13

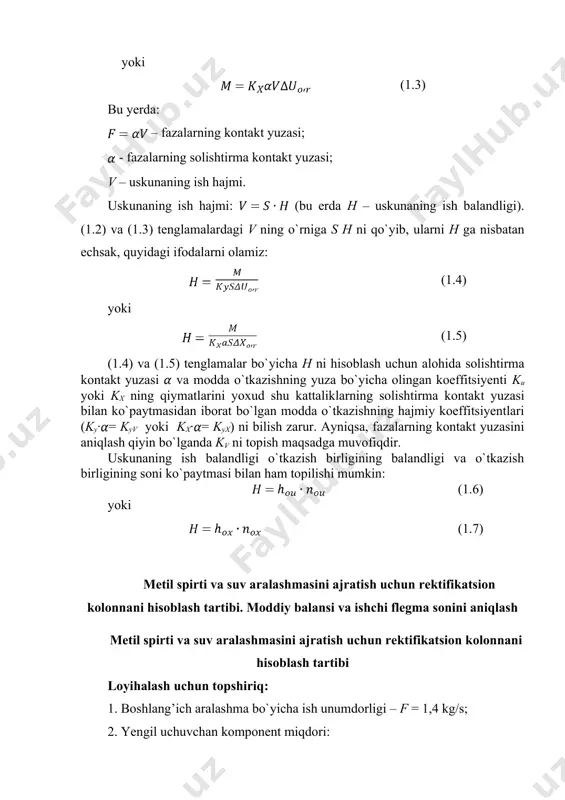

x ning qiymatlarini yoxud shu kattaliklarning solishtirma kontakt yuzasi bilan ko`paytmasidan iborat bo`lgan modda o`tkazishning hajmiy koeffitsiyentlari (ky·= kyv yoki kx·= kyx) ni bilish zarur. ayniqsa, fazalarning kontakt yuzasini aniqlash qiyin bo`lganda kv ni topish maqsadga muvofiqdir. uskunaning ish balandligi o`tkazish birligining balandligi va o`tkazish birligining soni ko`paytmasi bilan ham topilishi mumkin: (1.6) yoki (1.7) metil spirti va suv aralashmasini ajratish uchun rektifikatsion kolonnani hisoblash tartibi. moddiy balansi va ishchi flegma sonini aniqlash metil spirti va suv aralashmasini ajratish uchun rektifikatsion kolonnani hisoblash tartibi loyihalash uchun topshiriq: 1. boshlang’ich aralashma bo`yicha ish unumdorligi – f = 1,4 kg/s; 2. yengil uchuvchan komponent miqdori: - boshlang’ich aralashmada - ; - distillyatda - ; - qoldiqda - ; 3. deflegmatorning bug’ bo`shlig’idagi bosim – pd = 0,1 mpa; 4. rektifikatsion kolonna turi – tarelkali; tarelka turi – to`rli va quyuluvchan qurilmali; 5. boshlang’ich aralashma bosimi 0,4 mpa bo`lgan to`yingan suv bug’i yordamida …

3 / 13

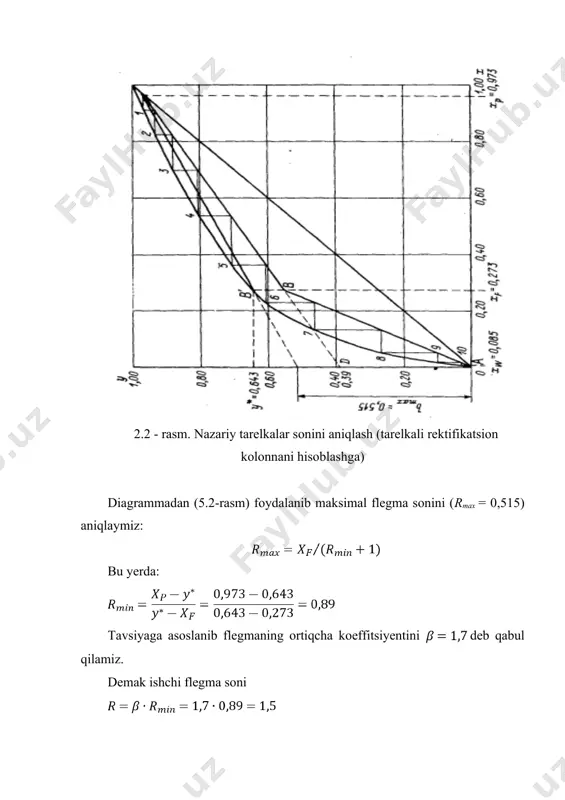

relkali rektifikatsion kolonnani hisoblashga) diagrammadan (5.2-rasm) foydalanib maksimal flegma sonini (rmax = 0,515) aniqlaymiz: bu yerda: tavsiyaga asoslanib flegmaning ortiqcha koeffitsiyentini deb qabul qilamiz. demak ishchi flegma soni kolonnada boradigan jarayonning issiqlik balansini aniqlash issiqlik hisobini amalga oshirish uchun dastlabki aralashma, distillyat va qoldiqning qaynash temperaturalari va issiqlik sig’imlarini topamiz. 5.1 - rasm asosida kub qoldig’i qaynash temperaturasi tw = 99 0c, boshlang’ich aralashma qaynash temperaturasi tf = 78 0c va distillyat qaynash temperaturasi tp = 65 0c ekanligini aniqlaymiz. metil spirtining issiqlik sig’imi bo`lsa va suvning issiqlik sig’imi deb qabul qilinsa, aralashma, distillyat va qoldiqning issiqlik sig’imlari flegmaning bug’lanish issiqligi t = 65 0s temperaturada bu yerda: – metil spirtining t = 65 0s temperaturada solishtirma bug’ hosil qilish issiqligi (); – suv bug’ining solishtirma bug’ hosil qilish issiqligi () kolonnadan chiqayotgan bug’ ental’piyasi issiqlik yo`qotilishini 3 % deb qabul qilamiz va kolonnada issiqlik sarfini aniqlaymiz: + 0,03q kolonnada …

4 / 13

arning o`rtacha molekulyar tarkibi: - kolonna yuqori qismida: - kolonna pastki qismida: bug’larning o`rtacha molekulyar massasi: - kolonna yuqori qismida: - kolonna pastki qismida: suyuqlikning o`rtacha zichligi: - kolonna yuqori qismida: - kolonna pastki qismida: bu yerda: va mos ravishda =(64+78)/2 = 71 0s temperaturada metil spirti va suv zichliklari; va mos ravishda =(99+78)/2 = 88,5 0s temperaturada metil spirti va suv zichliklari. bug’ning o`rtacha zichligi: - kolonna yuqori qismida: - kolonna pastki qismida: bu yerda: t = 273 – absolyut temperatura v = 22,4 – normal sharoitda 1 litr gaz egallaydigan hajm suyuqlikning massaviy sarfi: - kolonnaning yuqori qismida: - kolonnaning pastki qismida: bug’ning massaviy oqimi: - kolonna yuqori qismida: - kolonna pastki qismida: bug’ning tezligi va kolonna diametrini hisoblash kolonna diametri kolonna bo`ylab ko`tarilayotgan bug’ tezligi va miqdoriga bog’liq holda aniqlanadi: - kolonna yuqori qismi diametri: - kolonna pastki qismi diametri: o`rtacha diametr bug’ning kolonnadagi ishchi tezligi - …

5 / 13
