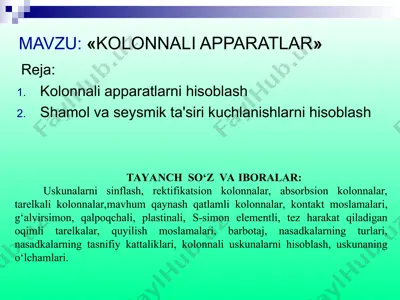

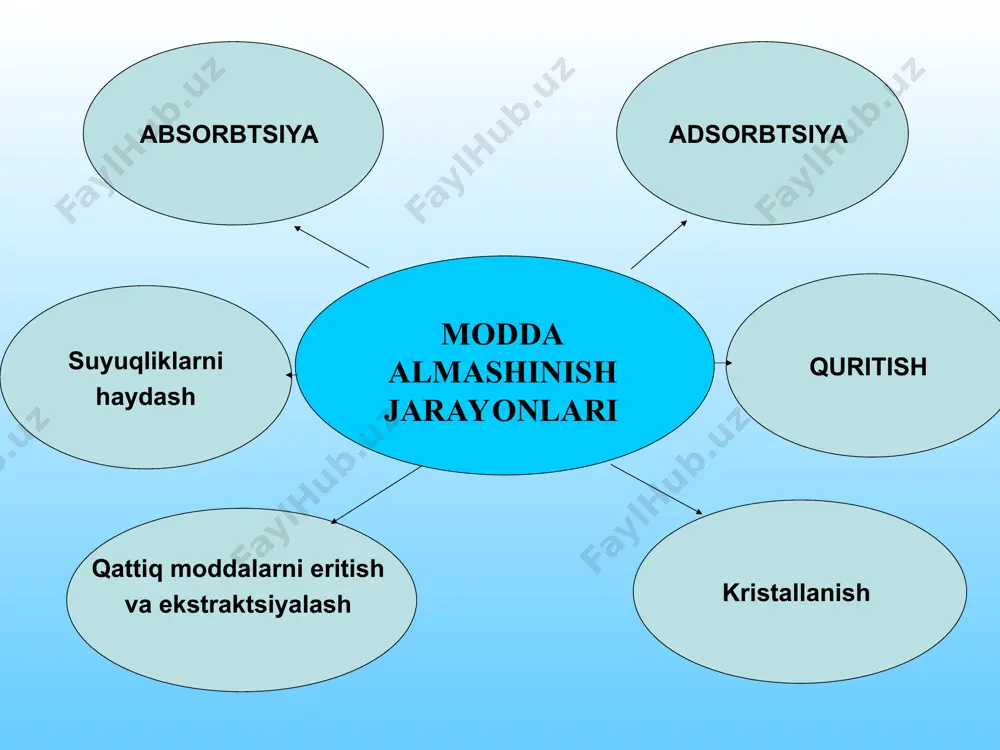

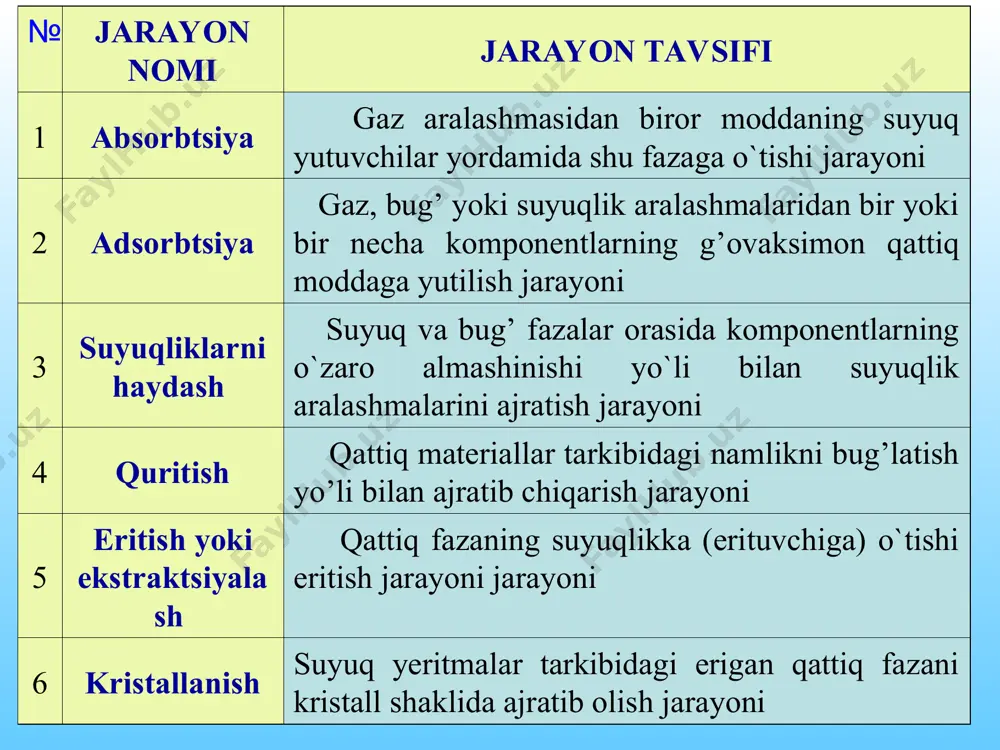

powerpoint presentation mavzu: «kolonnali apparatlar» reja: kolonnali apparatlarni hisoblash shamol va seysmik ta'siri kuchlanishlarni hisoblash tayanch sо‘z va iboralar: uskunalarni sinflash, rektifikatsion kolonnalar, absorbsion kolonnalar, tarelkali kolonnalar,mavhum qaynash qatlamli kolonnalar, kontakt moslamalari, g‘alvirsimon, qalpoqchali, plastinali, s-simon elementli, tez harakat qiladigan oqimli tarelkalar, quyilish moslamalari, barbotaj, nasadkalarning turlari, nasadkalarning tasnifiy kattaliklari, kolonnali uskunalarni hisoblash, uskunaning о‘lchamlari. qattiq moddalarni eritish va ekstraktsiyalash kristallanish absorbtsiya adsorbtsiya modda almashinish jarayonlari quritish suyuqliklarni haydash № jarayon nomi jarayon tavsifi 1 absorbtsiya gaz aralashmasidan biror moddaning suyuq yutuvchilar yordamida shu fazaga o`tishi jarayoni 2 adsorbtsiya gaz, bug’ yoki suyuqlik aralashmalaridan bir yoki bir necha komponentlarning g’ovaksimon qattiq moddaga yutilish jarayoni 3 suyuqliklarni haydash suyuq va bug’ fazalar orasida komponentlarning o`zaro almashinishi yo`li bilan suyuqlik aralashmalarini ajratish jarayoni 4 quritish qattiq materiallar tarkibidagi namlikni bug’latish yo’li bilan ajratib chiqarish jarayoni 5 eritish yoki ekstraktsiyalash qattiq fazaning suyuqlikka (erituvchiga) o`tishi eritish jarayoni jarayoni 6 kristallanish suyuq yeritmalar tarkibidagi …

2 / 38

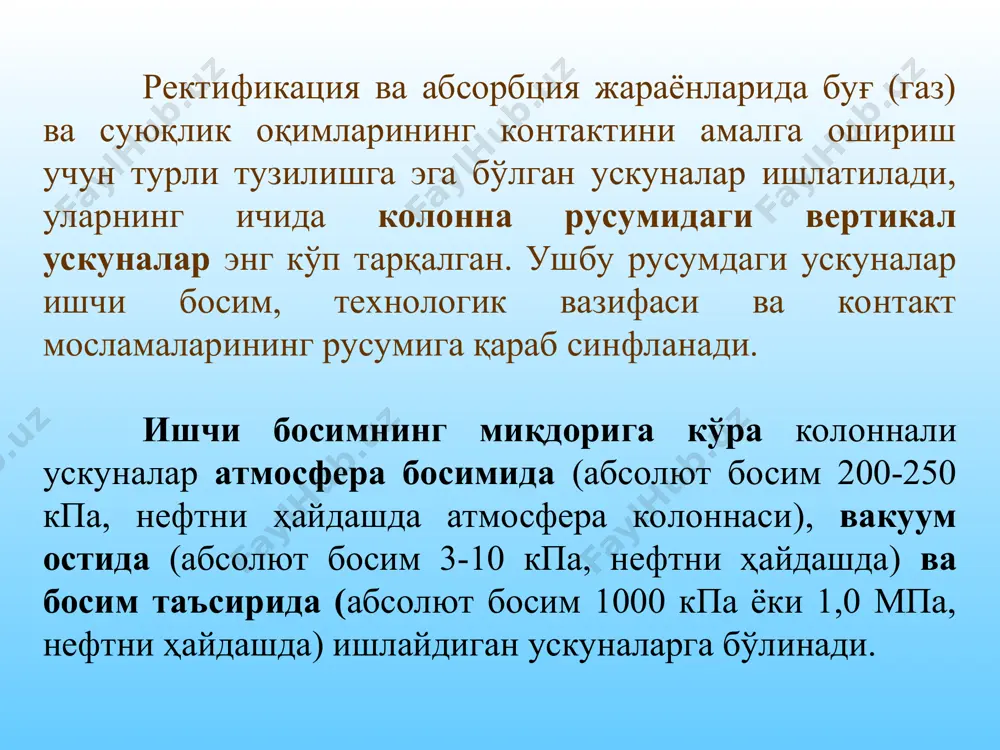

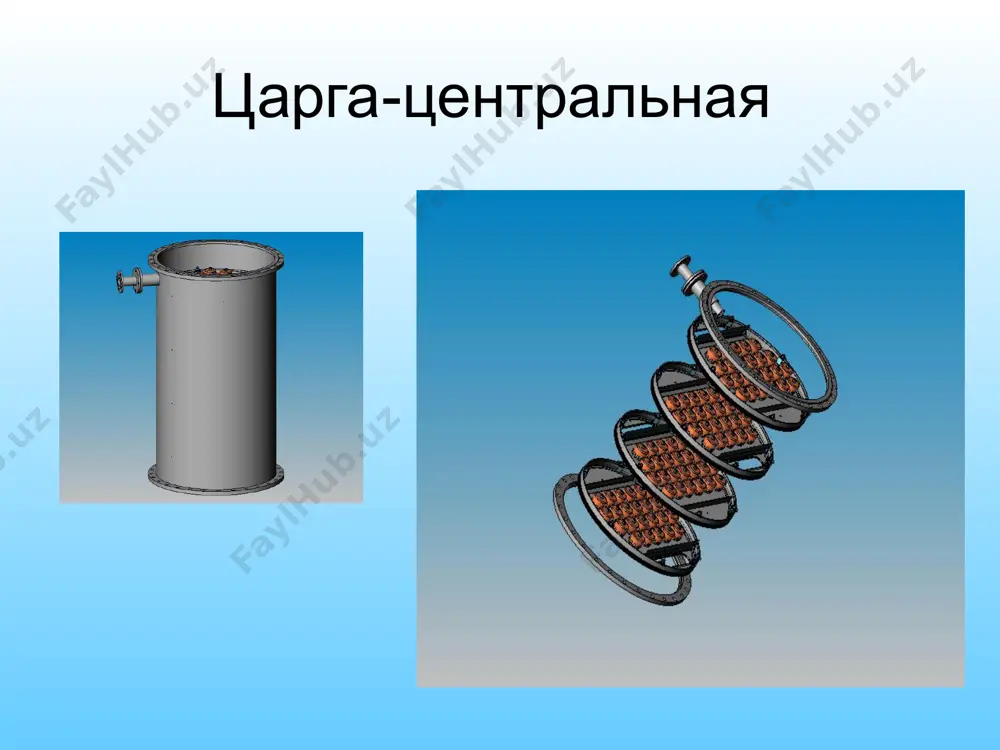

ют босим 1000 кпа ёки 1,0 мпа, нефтни ҳайдашда) ишлайдиган ускуналарга бўлинади. царга-центральная asosiy modda almashinish apparatlari – rektifikatsion kolonnalar, adsorbsion, absorbsion, ekstraksion apparatlar metall sig’imi bo’yicha neftni qayta ishlash zavodlaridagi barcha qurilmalarning 50%dan ko’pini tashqil etadi. fazalarning kontakt usuliga ko’ra kolonnali apparatlar tarelkali, nasadkali va plenkali turlarga, apparatdagi bosimga ko’ra atmosfera bosimli, yuqori bosimli va vakuumli turlarga bo’linadi. ishlatiladigan barcha kolonnali apparatlarning 60 % i tarelkali va 40 % i nasadkali kolonnalardir. tayyorlashning qiyinligi va tannarhining yuqoriligi sababli plenkali kolonnalar kam ishlatiladi. davriy ishlaydigan rektifikatsiyalash kolonnasi dastlabki aralashma haydash kubiga beriladi. kub ichiga isituvchi zmeevik joylashtirilgan bo’lib, aralashma qaynash haroratigacha isitiladi. hosil bo’lgan bug’lar rektifikacion kolonnaning ohirgi tarelkasining pastki qismiga o’tadi. bug’ kolonna buylab ko’tarilgan sari engil uchuvchan komponent bilan to’yinib boradi. deflegmatordan kolonnaga qaytgan bir qism distillyat flegma deb yuritiladi. flegma (suyuq faza) kolonnaning eng yuqori tarelkasiga beriladi va pastga qarab harakat qiladi. suyuq faza pastga harakat qilishida …

3 / 38

an so'ng yig'ish idishiga tushadi. rektifikasion qurilmalar odatda nazorat-o'lchash va boshqaruvchi asboblar bilan jihozlangan bo'ladi. bu asboblar yordamida qurilmaning ishini avtomatik ravishda boshqarish va jarayonni optimal rejimlarda olib borish imkoni tug'iladi. rektifikasion kolonna korpusida xom-ashyo, flegma va bug'ni kiritish, tayyor mahsulotlar, qoldiqni chiqarish, bosim, harorat va sathni o'lchash asboblarini o'rnatish uchun shtuserlar o'rnatilgan bo'ladi. kolonna pastki qismi tavsifi shunday qilib, kolonnaning yuqorigi qismi bug' tarkibini oshiruvchi qism yoki yuqorigi kolonna deb ataladi. kolonnaning pastki qismi esa suyuqlikdan engil uchuvchan komponentni maksimal daraja ajratuvchi qism yoki pastki kolonna deb ataladi. kolonnaning pastidan yuqoriga qarab bug'lar harakat qiladi, bu bug'lar kolonnaning pastki qismiga qaynatgich (issiqlik almashinish qurilmasi) orqali o'tadi. qaynatgich odatda kolonnaning tashqarisida yoki uning pastki qismida joylashgan bo'ladi. bu issiqlik almashinish qurilmasi bug'ning yuqoriga yo'nalgan oqimini hosil qiladi. kolonnaning yuqorisidan pastga qarab suyuqlik harakat qiladi. bug'lar deflegmatorda kondensasiyaga uchraydi. deflegmator sovuq suv bilan sovitiladi. hosil bo'lgan suyuqlik ajratgichda ikki qismga ajraladi. …

4 / 38

kontakt qurilmalarini ko'p belgilariga ko'ra sinflarga ajratish mumkin. masalan: suyuqlikni bir tarelkadan keyingi tarelkaga uzatish usuliga ko'ra ular suyuqlik quyilish moslamali va quyilish moslamasi bo'lmagan turlarga bo'linadi. quyilish moslamali tarelkalar maxsus kanallarga ega bo'lib, suyuqlik shu kanallar orqali yuqori tarelkadan pastki tarelkaga quyiladi. bu kanallar orqali bug' faza yuqoriga o'tolmaydi. quyilish moslamasi bo'lmagan tarelkalarda suyuqlik va bug' faza yuqori tarelkadan keyingi tarelkaga ulardagi teshiklar orqali o'tadi. gaz va suyuq fazaning o'zaro kontaktlashuv usuliga ko'ra tarelkalar barbotajli va oqimli turlarga bo'linadi. barbotajli tarelkalarda suyuqlik yaxlit, gaz esa dispers faza, oqimli tarelkalarda aksincha, gaz faza yaxlit, suyuqlik dispers holatda bo'ladi. tarelkali moslamalar sxemasi a-bir oqimli; b-ikki oqimli; v-uch oqimli; g-to’rt oqimli; d- kaskadli rektifikasion kolonnalarda rektifikatsiya jarayoni bug' va suyuq fazaning ko'p marta o'zaro kontakti ta'sirida amalga oshadi. shu maqsadda kolonna maxsus kontakt qurilmalari- tarelkalar bilan ta'minlangan bo'ladi. tarelkalar kolonna ichida gorizontal holatda o'rnatiladi. dastlabki aralashma isitgichda qaynash haroratigacha isitiladi, so'ngra kolonnaning …

5 / 38

malarda asosan yetti xil tipdagi kontakt tarelkalar ishlatiladi: 1) g’alvirsimon 2) g’alvirsimon-klapanli 3) klapanli 4) jalyuzali-klapanli 5) qalpoqchali 6) g’alvirsimon-ko’p quyilishli 7) panjarali tarelkalar oralig'idagi masofa h = 200/1200 mm bo'lishi mumkin, ko'pincha h ning qiymati 200; 300; 400; 500 va 600 mm ga teng qilib olinadi. neftni qayta ishlash sanoatida qalpoqchali tarelkalar keng tarqalgan. turli tarelkalarning xarakteristikalari quyida keltirilgan: tarelka konstruksiyasi ish unumdorligi nisbiy tannarxi qalpoqchali 1.0 1.0 s – simon 1.0 – 1.1 0.4 – 0.6 klapanli 1.1 - 1.5 0.6 – 0.8 panjarali 1.5 va undan yuqori 0.4 – 0.7 g'alvirsimon 1.1 – 1.4 0.6 - 0.7 keltirilgan ma'lumotlar shuni ko'rsatadiki, qalpoqchali tarelkalar bir qator ko'rsatkichlar bo'yicha boshqa turdagi tarelkalarga nisbatan unumdorligi kichik bo’lib hisoblanadi. . qalpoqchali tarelka umumiy ko’rinishi тск-i turidagi qalpoqchali tarelka 1 – тарелки; 2 – газовые (паровые патрубки); 3 – круглые колпачки; 4 – переточные перегородки (или трубы) с порогами; 5 – гидравлические …
