haydash va rektifikatsiya jarayonlarining nazariy asoslari

PPTX 26 pages 1.0 MB Free download

26 pages

FaylHub.uz

Download via Telegram

Size 1.0 MB

File type PPTX

Pages 26

Updated Dec 2025

Page preview (5 pages)

Scroll down 👇

1 / 26

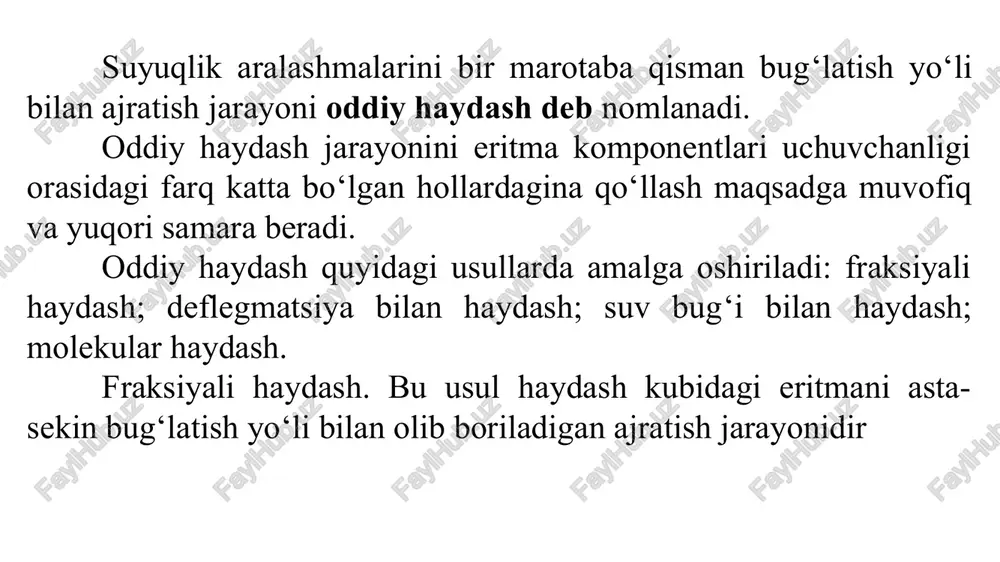

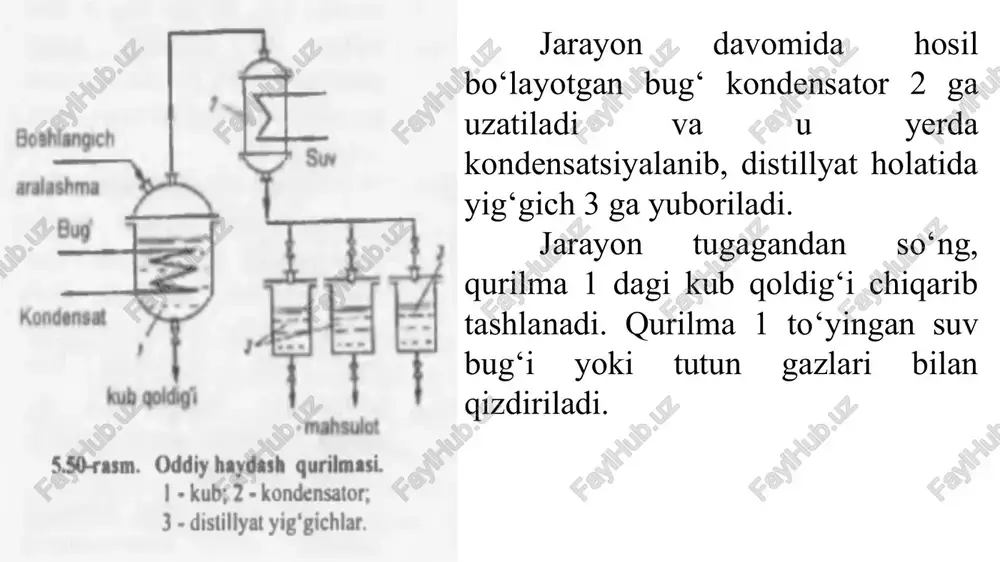

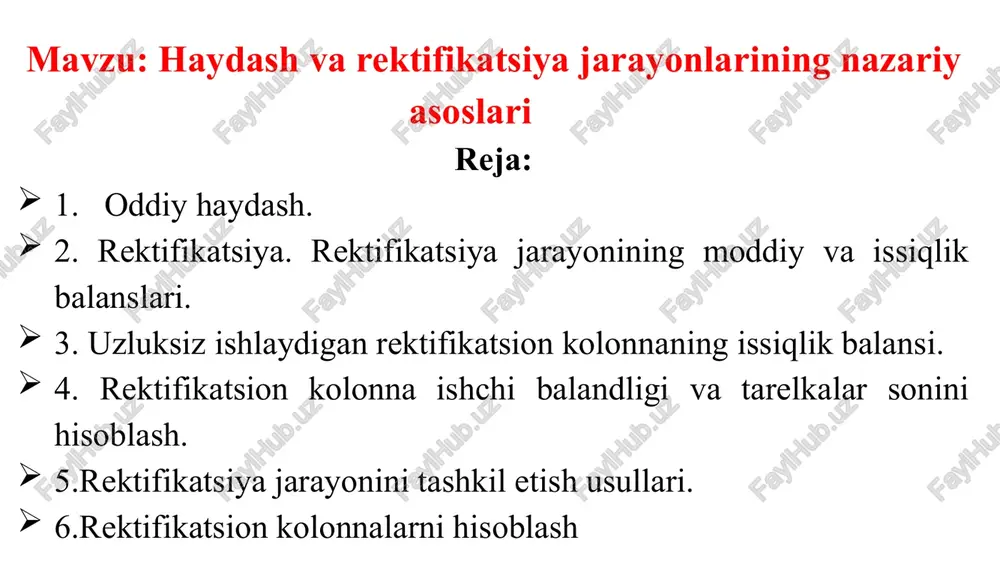

prezentatsiya powerpoint mavzu: haydash va rektifikatsiya jarayonlarining nazariy asoslari reja: 1. oddiy haydash. 2. rektifikatsiya. rektifikatsiya jarayonining moddiy va issiqlik balanslari. 3. uzluksiz ishlaydigan rektifikatsion kolonnaning issiqlik balansi. 4. rektifikatsion kolonna ishchi balandligi va tarelkalar sonini hisoblash. 5.rektifikatsiya jarayonini tashkil etish usullari. 6.rektifikatsion kolonnalarni hisoblash suyuqlik aralashmalarini bir marotaba qisman bug‘latish yo‘li bilan ajratish jarayoni oddiy haydash deb nomlanadi. oddiy haydash jarayonini eritma komponentlari uchuvchanligi orasidagi farq katta bo‘lgan hollardagina qo‘llash maqsadga muvofiq va yuqori samara beradi. oddiy haydash quyidagi usullarda amalga oshiriladi: fraksiyali haydash; deflegmatsiya bilan haydash; suv bug‘i bilan haydash; molekular haydash. fraksiyali haydash. bu usul haydash kubidagi eritmani asta-sekin bug‘latish yo‘li bilan olib boriladigan ajratish jarayonidir jarayon davomida hosil bo‘layotgan bug‘ kondensator 2 ga uzatiladi va u yerda kondensatsiyalanib, distillyat holatida yig‘gich 3 ga yuboriladi. jarayon tugagandan so‘ng, qurilma 1 dagi kub qoldig‘i chiqarib tashlanadi. qurilma 1 to‘yingan suv bug‘i yoki tutun gazlari bilan qizdiriladi. eritmani haydash …

2 / 26

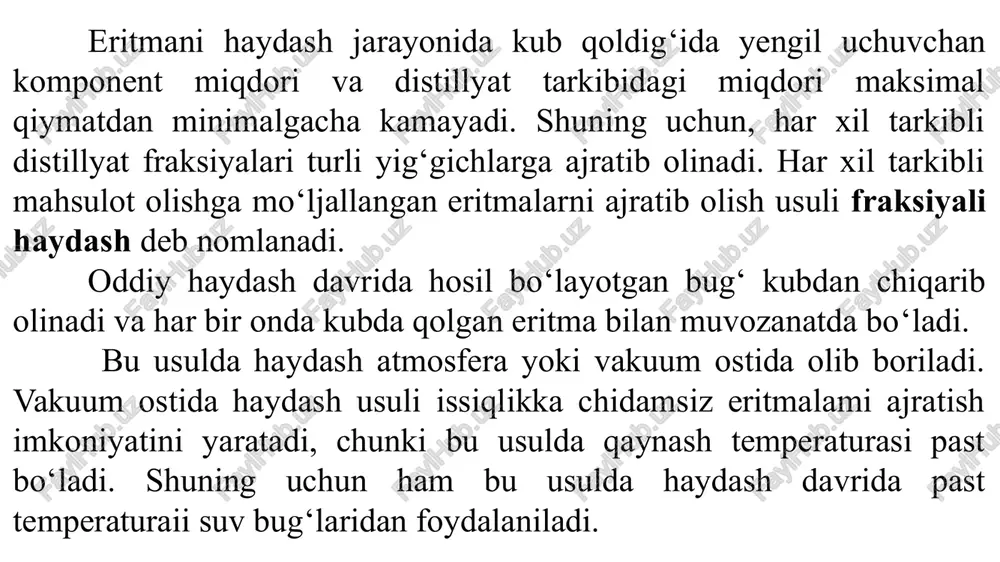

past temperaturaii suv bug‘laridan foydalaniladi. deflegmatsiya bilan haydash bu usul eritmalarni ajratish darajasini ko‘tarish uchun qo‘llaniladi. bu usulda, kub 1 da hosil bo‘lgan bug‘lar deflegmator 2 ga uzatiladi va u yerda qisman kondensatsiyalanadi. qisman kondensatsiyalanish davrida qiyin uchuvchan komponent miqdori ko‘p bo‘lgan flegma hosil bo‘ladi va qaytadan kubga tushiriladi. kub 1 ga tushish vaqtida ko‘tarilayotgan bug‘lar bilan o‘zaro ta’sirda bo‘ladi. yengil uchuvchan komponent miqdori yuqori bo‘lgan bug‘lar kondensatorga yo‘naltiriladi. kondensatsiyalanish natijasida hosil bo’lgan distillyat yig‘gich 4 ga tushadi. kub qoldig‘ining konsentratsiyasi o‘rnatilgan xɷ qiy- matiga yetganda so‘ng, kubdan chiqarib yuboriladi. suv bug‘ bilan haydash. eritmalar qaynash temperaturasini pasaytirish uchun jarayonni vakuum ostida tashkil etish usuli oldindan ma’lum edi. lekin eritmalarni suv bug‘i bilan haydash usulida ham qaynash temperaturasini pasaytirish mumkin. ayniqsa, bu usul qaynash temperaturasi 100°c dan ortiq bo‘lgan va komponentlari suvda erimaydigan eritmalar uchun juda qo‘l keladi. shuning uchun. eritma komponentlari suvda erimasa, unda haydash kubiga qo‘shimcha komponent sifatida …

3 / 26

dan keyin separator 3 da kondensat ajratiladi. separatordan suv chiqariladi. suvda erimaydigan yengil uchuvchan komponent esa maxsus idishga yig‘iladi. odatda bu usul muvozanat bo‘lmagan sharoitlarda amalga oshiriladi. molekular haydash. bu usul yuqori temperaturada qaynaydigan va issiqlikka chidamsiz eritmalarni ajratish uchun qo‘llaniladi. ushbu jarayon o‘ta past vakuumda. ya’ni bosim 1,31...0,131 pa bo‘lgan oraliqda olib boriladi. molekular haydash eritmani tashqi yuzasidan bug‘latish orqali amalga oshiriladi. jarayon bir - biriga yaqin o‘rnatilgan bug‘latish va kondensatsiyalash yuzalarida ro‘y beradi. shuni alohida ta’kidlash kerakki, ular orasidagi masofa odatda 20...30 mm, ya’ni molekulalarning erkin harakati uzunligidan kam bo‘lishi kerak. bunday holatda issiq yuzadan ko‘tarilayotgan yengil uchuvchan komponent molekulalari sovuq yuzaga urilishi bilan kondensatsiyalanadi. bug‘lanish va kondensatsiyalanish yuzalari o‘rtasidagi temperaturalar farqi 100°c atrofida. boshlang‘ich eritma qurilmaga truba 2 orqali rotor 1 ning tubiga uzatiladi. rotordagi eritma markazdan qochma kuch ta’sirida konus yuzasi bo‘ylab yupqa qatlam holida tarqaladi. bug‘lanish yuzasidan ajralib chiqqan molekulalar kondensatsiyalanish yuzasiga qarab yo‘naladi. uchuvchanligi …

4 / 26

a rektifikatsiya deyiladi. odatda, eritmalarni to‘la ajratishni faqat rektifikatsiya usuli ta’minlaydi. bu jarayon nasadkali yoki tarelkali kolonnalarda o‘tkaziladi. kolonnada bug‘ va eritma qarama - qarshi yo‘nalishda harakatlantiriladi va har bir to‘qnashish moslamasida bug‘ kondensatsiyalansa, eritma esa bug‘ning kondensatsiyalanish issiqligi hisobiga qisman bug‘lanadi. shunday qilib, bug‘ yengil uchuvchan komponent bilan kolonnadan pastga oqib tushayotgan suyuqlik esa qiyin uchuvchan komponent bilan boyitiladi. bug‘ va eritmaning ko‘p marta to‘qnashishi hisobiga distillyat butunlay yengil uchuvchan, kub qoldig‘i esa-qiyin uchuvchan komponentdan tarkib topgan bo‘ladi. urilishi bilan kondensatsiyalanadi. bug‘lanish va kondensatsiyalanish yuzalari o‘rtasidagi temperaturalar farqi 100°c atrofida. rektifikatsiya jarayonini hisoblashda quyidagi taxminlar qabul qilinadi: 1 kmol bug‘ kondensatsiyalanish davrida 1 kmol suyuqlik bug‘lanadi. demak, rektifikatsion kolonnaning istalgan ko‘ndalang kesimida harakatlanayotgan bug'ning miqdori bir xildir; b) deflegmatorda kondensatsiyalanayotgan bug'ning tarkibi o‘zgarmaydi. demak, rektifikatsion kolonnadan chiqib ketayotgan bug'ning tarkibi distillvatnikiga teng (yd = xd) bo'ladi; d) eritma bug'lanishi davrida uning tarkibi o‘zgannaydi. demak, bug‘lanish davrida hosil bo‘lgan bug‘ning …

5 / 26

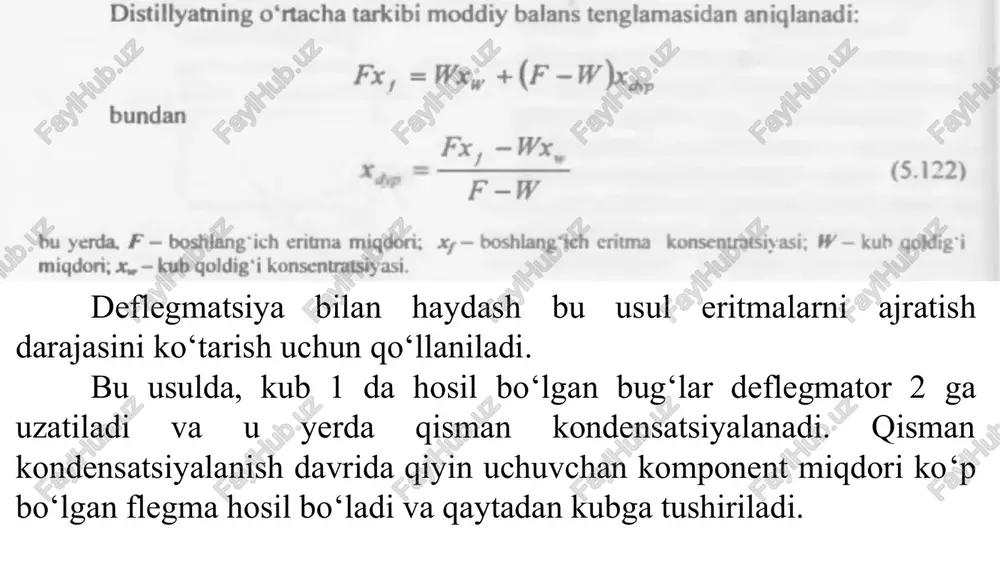

uchuvchan komponentlarga ajratish mumkin. rektifikatsiya jarayonining moddiy va issiqiik balanslari jarayonning prinsipial sxemasi asosida rektifikatsiyaning moddiy va issiqlik balanslari tuziladi. rektifikatsion kolonnaga uzatilgan boshlang‘ich eritma distillyat va kub qoldig‘iga ajratiladi. kollonnadan chiqayotgan bug‘lar deflegmator 4 da kondensatsiyalanadi va ajratuvchi idish 3 ga tushadi. bu yerda suyuqlik ikki qismga, ya’ni flegma f va distillyatga ajratiladi. flegma kolonnada purkatilish uchun yo‘naltiriladi. rektifikatsion kolonna ishchi balandligi va tarelkalar sonini hisoblash odatda ushbu parametrlarni aniqlash konsentratsiyalar o‘zgarishining nazariy yoki haqiqiy pog‘onalari soniga qarab olib boriladi. bunda, nazariy pog‘onada bug‘ va oqib tushayotgan suyuqlik muvozanat holatida bo‘ladi. agar konsentratsiyasi xn+1 bo'lgan suyuqlik yuqoridan n - tarelkaga oqib tushsa, pastdagi tarelkadan konsentratsiyasi yn+1 – bo‘lgan bug‘ ko‘tariiadi. massa almashinish natijasida suyuqlikdagi yengil uchuvchan komponent bug‘ga o‘tsa, qiyin uchuvchan esa - bug‘dan suyuqlikka o‘tadi. bug’dagi yengil uchuvchan komponent konsentratsiyasi yn gacha ortsa, suyuqlikda esa xn+1 dan xn gacha kamayadi. rektifikatsiya jarayonini tashkil etish usullari istalgan rektifikatsion sxema …
