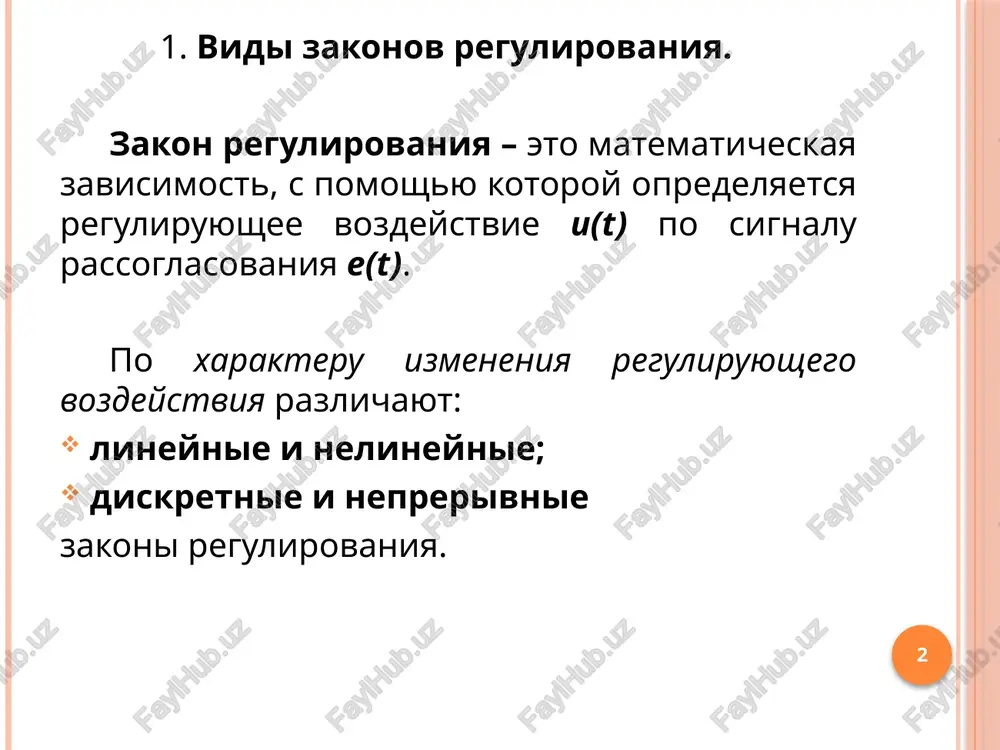

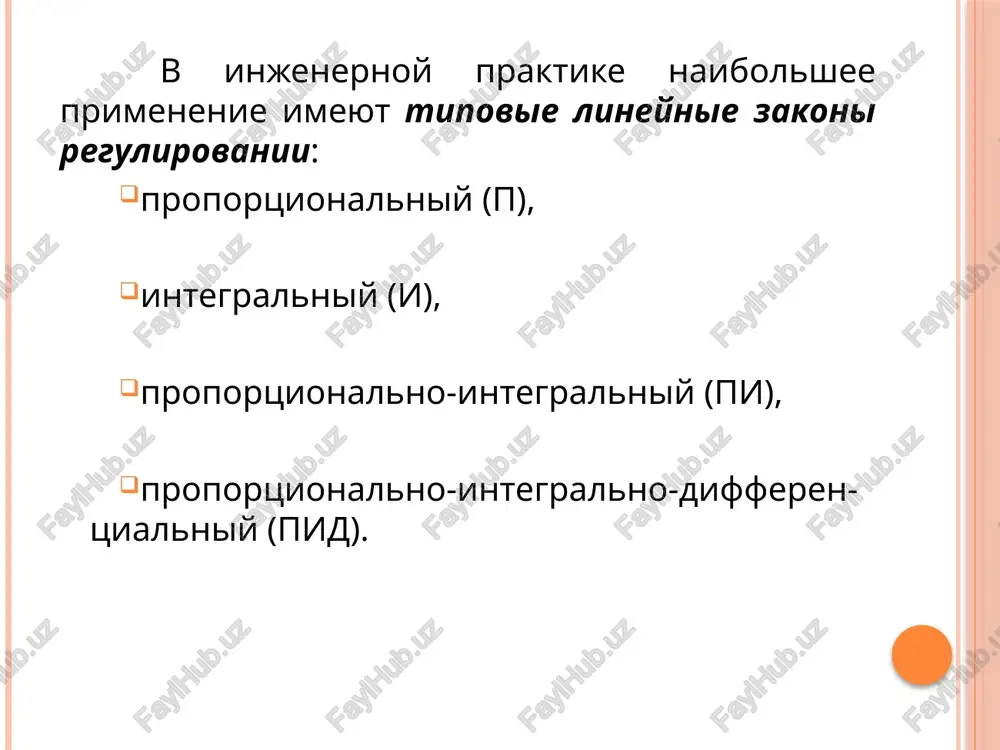

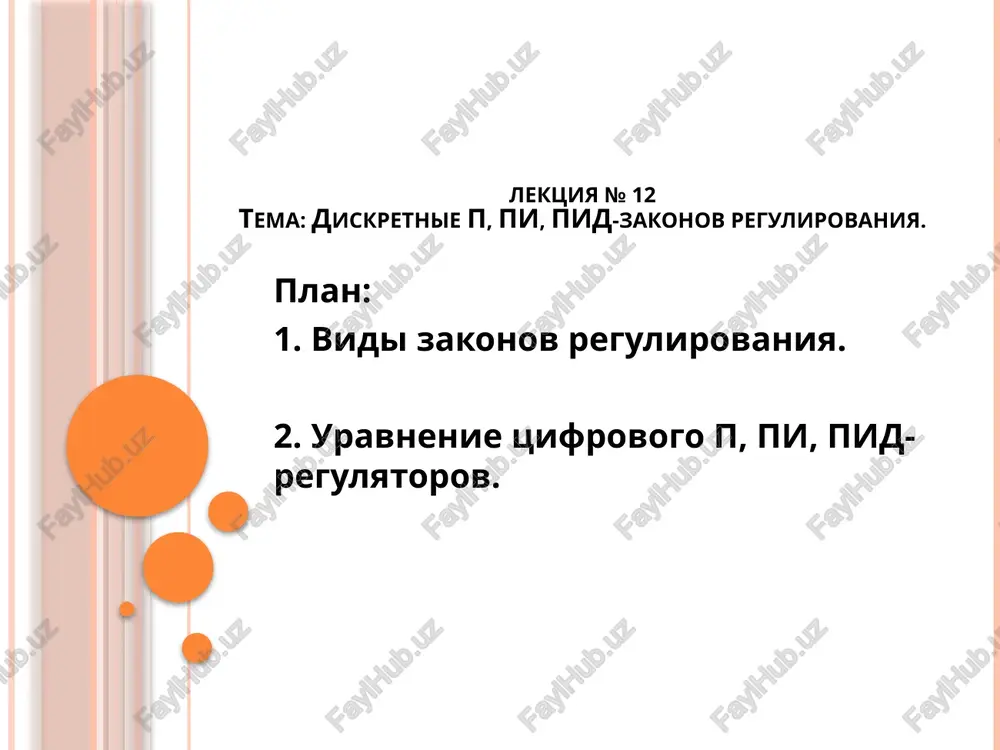

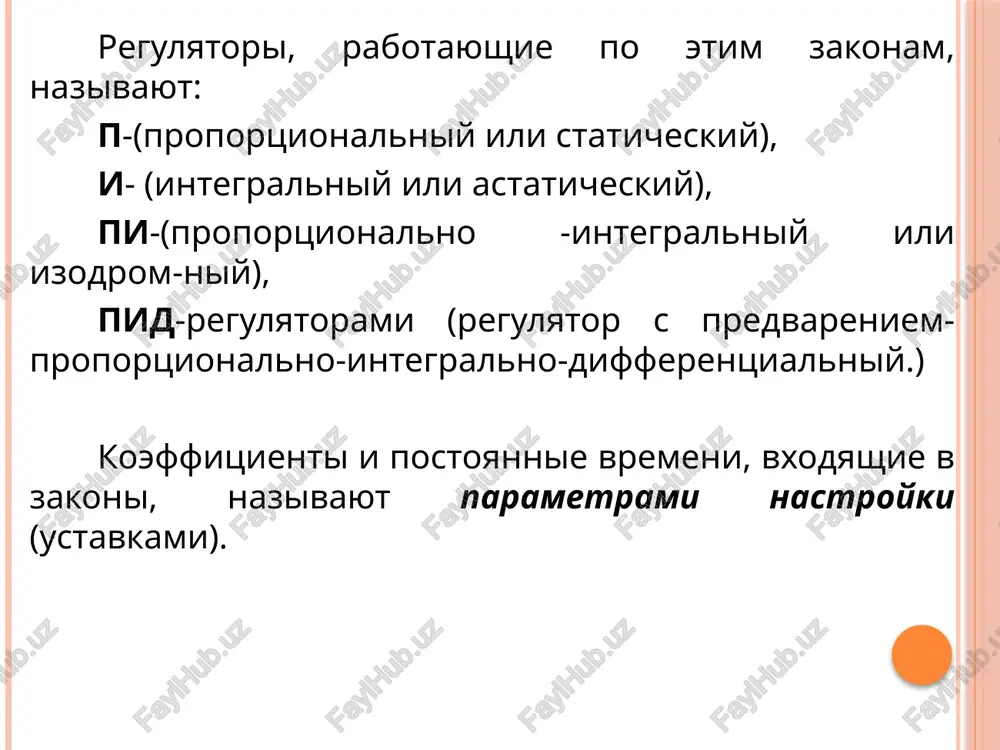

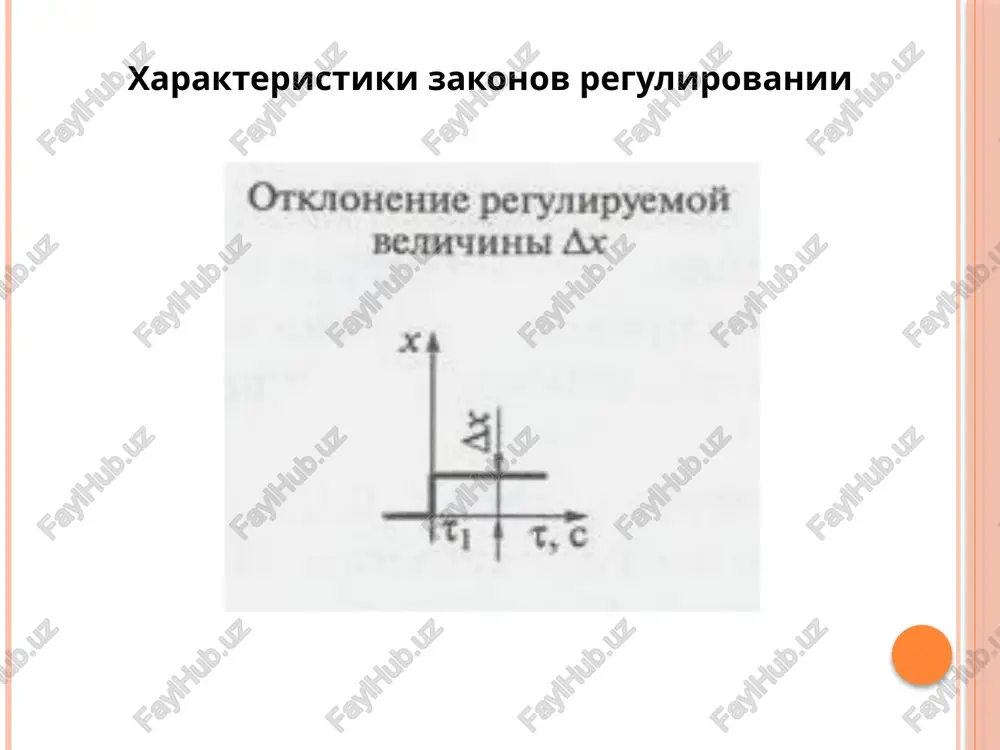

1-ma'ruza mavzu: massa almashinish jarayonlari lektsiya № 12 tema: diskretnie p, pi, pid-zakonov regulirovaniya. plan: 1. vidi zakonov regulirovaniya. 2. uravnenie tsifrovogo p, pi, pid-regulyatorov. 2 1. vidi zakonov regulirovaniya. zakon regulirovaniya – eto matematicheskaya zavisimost, s pomoshyu kotoroy opredelyaetsya reguliruyushee vozdeystvie u(t) po signalu rassoglasovaniya e(t). po xarakteru izmeneniya reguliruyushego vozdeystviya razlichayut: lineynie i nelineynie; diskretnie i neprerivnie zakoni regulirovaniya. v injenernoy praktike naibolshee primenenie imeyut tipovie lineynie zakoni regulirovanii: proportsionalniy (p), integralniy (i), proportsionalno-integralniy (pi), proportsionalno-integralno-differen-tsialniy (pid). regulyatori, rabotayushie po etim zakonam, nazivayut: p-(proportsionalniy ili staticheskiy), i- (integralniy ili astaticheskiy), pi-(proportsionalno -integralniy ili izodrom-niy), pid-regulyatorami (regulyator s predvareniem- proportsionalno-integralno-differentsialniy.) koeffitsienti i postoyannie vremeni, vxodyashie v zakoni, nazivayut parametrami nastroyki (ustavkami). xarakteristiki zakonov regulirovanii p-regulyator po dinamicheskim xarakteristikam yavlyaetsya bezinertsionnim zvenom, koeffitsient peredachi kotorogo kr chislenno raven peremesheniyu ro pri edinichnom otklonenii reguliruemoy velichini ot zadannogo znacheniya, t.e. u(t) = kp e(t) , a peredatochnaya funktsiya w(p) = kp, …

2 / 18

w(s) = ks / (ti s) pi-regulyatori (izodromnie) sochetayut preimushestva p- i i-regulyatorov i obespechivayut ustoychivoe regulirovanii (bez staticheskoy oshibki) bolshinstva ob'ektov. matematicheskoe virajenie zakona pi-regulirovaniya: u(t) = ks[e(t) + (1/tu) ∫ e(t)dt] pid-regulyatori po dinamicheskim svoystvam vozdeystvuyut na ob'ekt proportsionalno otkloneniyu reguliruemoy velichini, integralu ot etogo otkloneniya i skorosti izmeneniya reguliruemoy velichini. matematicheskoe virajenie pid zakona regulirovaniya: u(t) = ks[e(t) + 1/tu ∫ e(t)dt + tn de(t)/dt] strukturnaya sxema pid regulyatora uravnenie tsifrovogo pid-regulyatora uravnenie diskretnogo pid-regulyatora mojno zapisat v vide: gde i- nomer vremennogo takta. dlya nachala raboti algoritma vibirayut obichno ud0=0, i0=0, e0=0 odnako mogut bit i drugie nachalnie usloviya, v zavisimosti ot konkretnoy zadachi regulirovaniya. otmetim, chto algoritm, poluchenniy putem prostoy zameni operatorov differentsirovaniya i integrirovaniya konechnimi raznostyami i konechnimi summami: (zdes k - indeks summirovaniya otschetov ot nachala protsessa do tekushego i-togo vremennogo takta) obladaet ploxoy ustoychivostyu i nizkoy tochnostyu, kak eto bilo pokazano vishe. …

3 / 18

diskretnie p, pi, pid-zakoni regulirovaniya - Page 3

4 / 18

diskretnie p, pi, pid-zakoni regulirovaniya - Page 4

5 / 18

diskretnie p, pi, pid-zakoni regulirovaniya - Page 5
