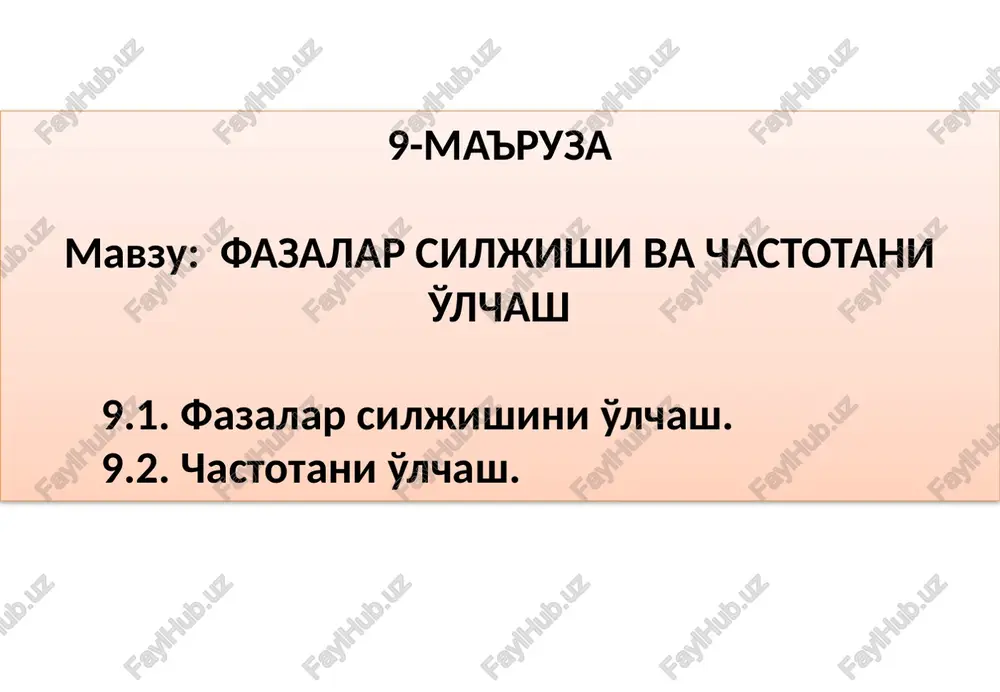

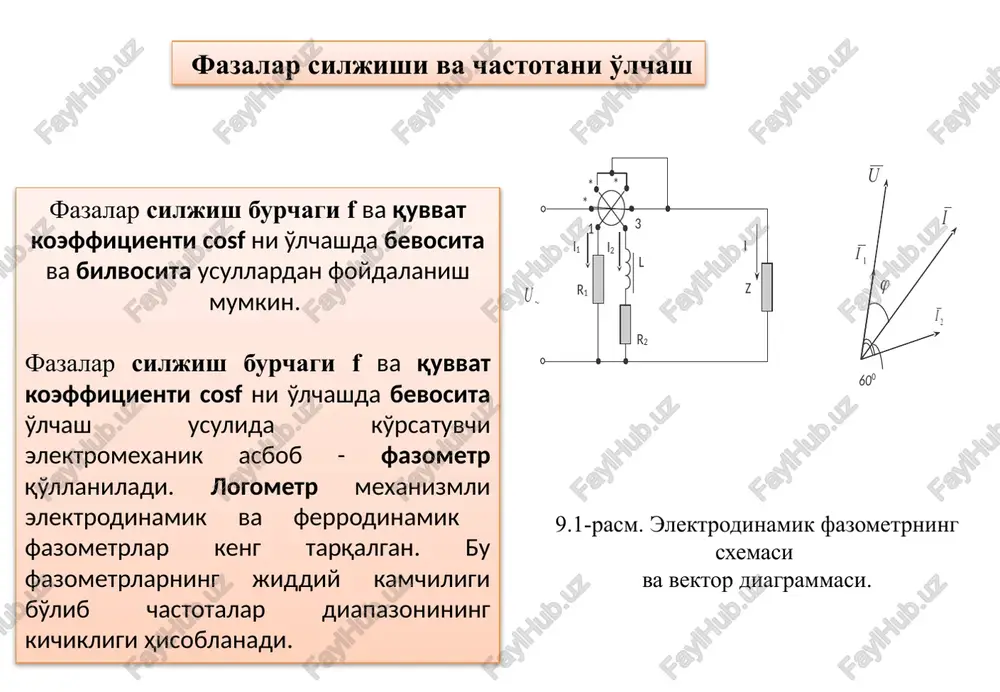

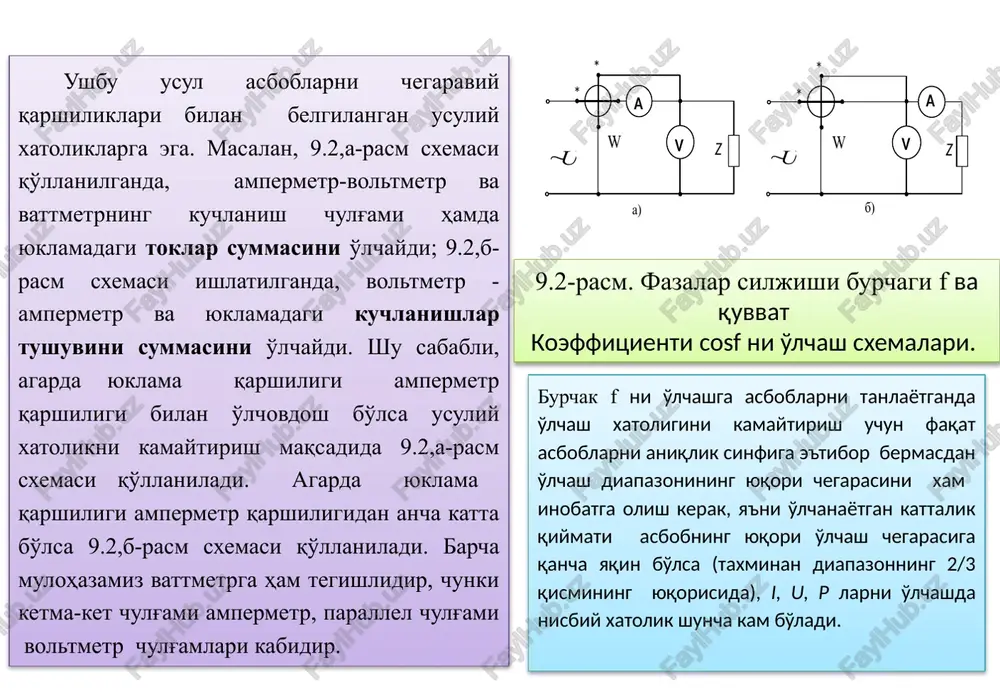

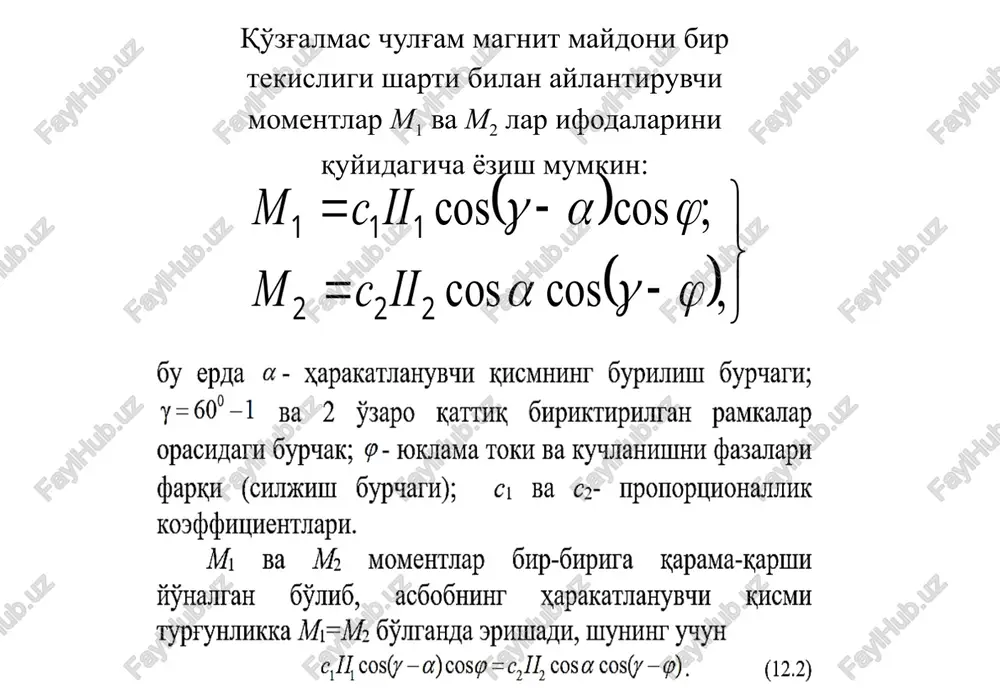

slayd 1 9-ma'ruza mavzu: fazalar siljishi va chastotani o'lchash 9.1. fazalar siljishini o'lchash. 9.2. chastotani o'lchash. fazalar siljishi va chastotani o'lchash fazalar siljish burchagi f va quvvat koeffitsienti cosf ni o'lchashda bevosita va bilvosita usullardan foydalanish mumkin. fazalar siljish burchagi f va quvvat koeffitsienti cosf ni o'lchashda bevosita o'lchash usulida ko'rsatuvchi elektromexanik asbob - fazometr qo'llaniladi. logometr mexanizmli elektrodinamik va ferrodinamik fazometrlar keng tarqalgan. bu fazometrlarning jiddiy kamchiligi bo'lib chastotalar diapazonining kichikligi hisoblanadi. 9.1-rasm. elektrodinamik fazometrning sxemasi va vektor diagrammasi. qo'zg'almas chulg'am magnit maydoni bir tekisligi sharti bilan aylantiruvchi momentlar m1 va m2 lar ifodalarini quyidagicha yozish mumkin: ushbu usul asboblarni chegaraviy qarshiliklari bilan belgilangan usuliy xatoliklarga ega. masalan, 9.2,a-rasm sxemasi qo'llanilganda, ampermetr-voltmetr va vattmetrning kuchlanish chulg'ami hamda yuklamadagi toklar summasini o'lchaydi; 9.2,b-rasm sxemasi ishlatilganda, voltmetr - ampermetr va yuklamadagi kuchlanishlar tushuvini summasini o'lchaydi. shu sababli, agarda yuklama qarshiligi ampermetr qarshiligi bilan o'lchovdosh bo'lsa usuliy xatolikni kamaytirish maqsadida 9.2,a-rasm sxemasi …

2 / 9

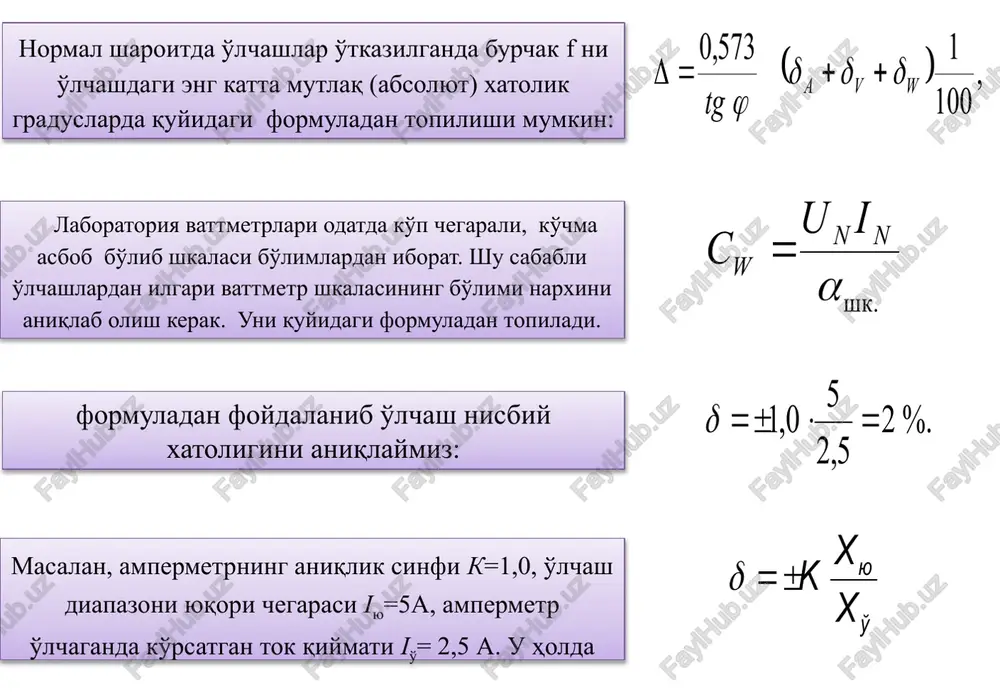

qorisida), i, u, r larni o'lchashda nisbiy xatolik shuncha kam bo'ladi. laboratoriya vattmetrlari odatda ko'p chegarali, ko'chma asbob bo'lib shkalasi bo'limlardan iborat. shu sababli o'lchashlardan ilgari vattmetr shkalasining bo'limi narxini aniqlab olish kerak. uni quyidagi formuladan topiladi. masalan, ampermetrning aniqlik sinfi k=1,0, o'lchash diapazoni yuqori chegarasi iyu=5a, ampermetr o'lchaganda ko'rsatgan tok qiymati io'= 2,5 a. u holda formuladan foydalanib o'lchash nisbiy xatoligini aniqlaymiz: normal sharoitda o'lchashlar o'tkazilganda burchak f ni o'lchashdagi eng katta mutlaq (absolyut) xatolik graduslarda quyidagi formuladan topilishi mumkin: chastotani o'lchash chastotalarni o'lchashda o'lchash usuli va o'lchash asbobini tanlash chastota qiymati, talab qilinadigan aniqlik darajasi, signal manbasining quvvati va sh.k boshqa faktorlarga asoslanadi. chastotani o'lchashda keng tarqalgan usullari va asboblari qatoriga quyidagilarni kiritish mumkin. elektromexanik chastotomerlar. bu chastotomerlar 20-2500 gts chastota diapazoniga mo'ljallangan bo'lib aniqlik sinfi doirasida tayyorlanadigan elektrodinamik, ferrodinamik va elektromagnit mexanizmlar qo'llaniladigan asboblardan iborat bo'ladi. elektron va elektron raqamli chastotomerlar. elektron chastotomerlar davriy kuchlanishlarni chastotasini 20 …

3 / 9

soddasi bo'lib rezonansli elektromagnit (vibratsion) chastotomer hisoblanadi. chastotani o'lchash uchun bu asbobning elektormagniti xuddi voltmetr kabi tarmoqqa ulanadi. elektromagnit maydonida bir tomoni qo'zg'almas qilib mahkamlangan va o'z xususiy tebranishlar chastotasiga ega bo'lgan po'lat plastinkalar joylashtiriladi. plastinkalarning ikkinchi tomoni ozod bo'lib yorqin rangga bo'yalib, egilgan bo'ladi. o'zgaruvchan magnit maydoni ta'sirida bir davrda ikki marotaba plastinkalar elektromagnitga tortilib turadi. qaysi plastinaning xususiy tebranishlar chastotasi tokning ikkilangan chastotasiga teng bo'lsa shu plastina eng katta amplituda bilan tebranadi. shkala tomonidan esa plastinaning egilgan ozod qismi yorqin rangga bo'yalgani uchun ko'rinadi. bu asboblarning o'lchash diapazoni 45-55 yoki 450-550 gts, nisbiy xatoligi 1,0-2,5 % bo'ladi. 9.3-rasmda logometrik mexanizm asosida qurilgan elektrodinamik chastotomerning printsipial sxemasi va vektor diagrammasi keltirilgan. kontur o'lchash diapazoning o'rtacha qiymatiga yaqin bo'lgan chastota qiymatiga sozlanadi. asbobda bir-biriga qarama-qarshi yo'nalgan ikkita moment ta'sir etadi. bu momentlar quyidagicha yozilishi mumkin: 9.4-rasm. elektromagnit chastotomerning sxemasi. 10.5-rasmda raqamli (tsifrovoy) chastotomerning soddalashtirilgan struktura sxemasi keltirilgan. 9.5-rasm. raqamli chastotomerning …
