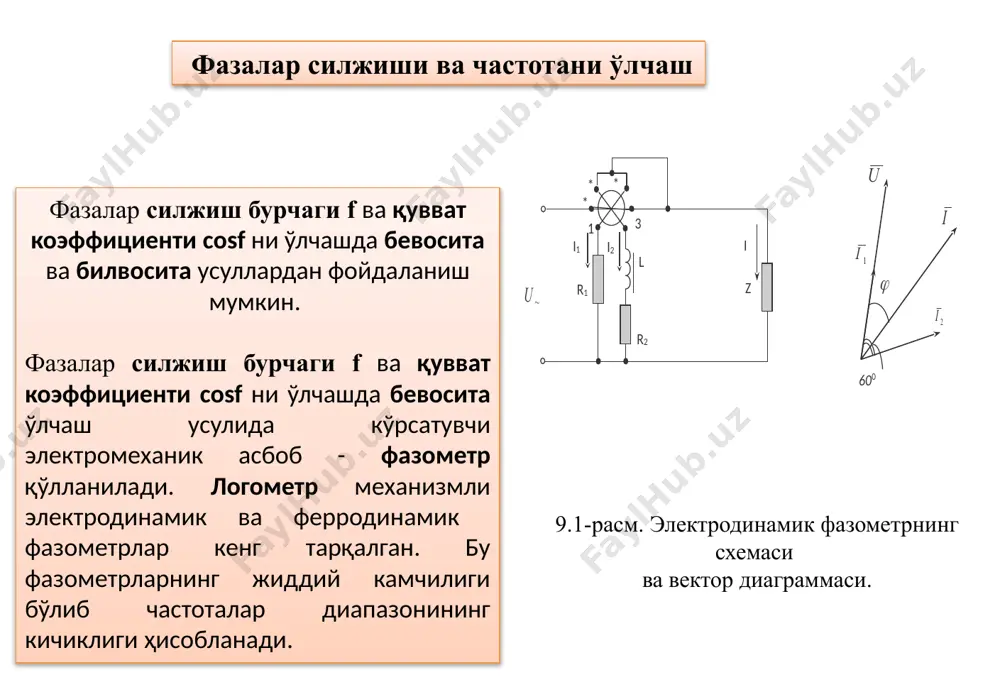

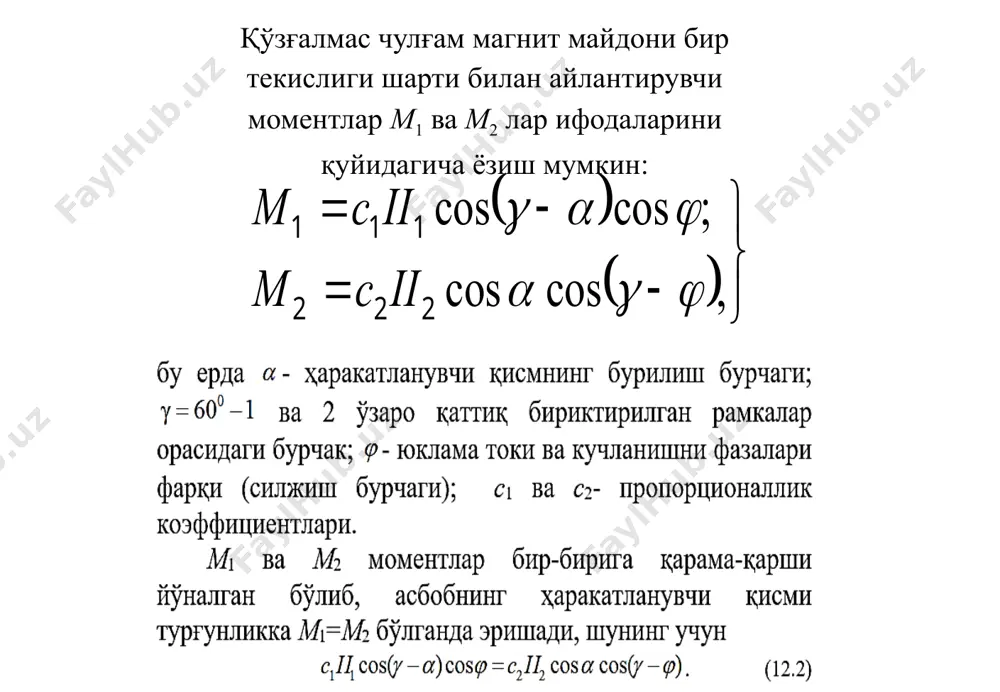

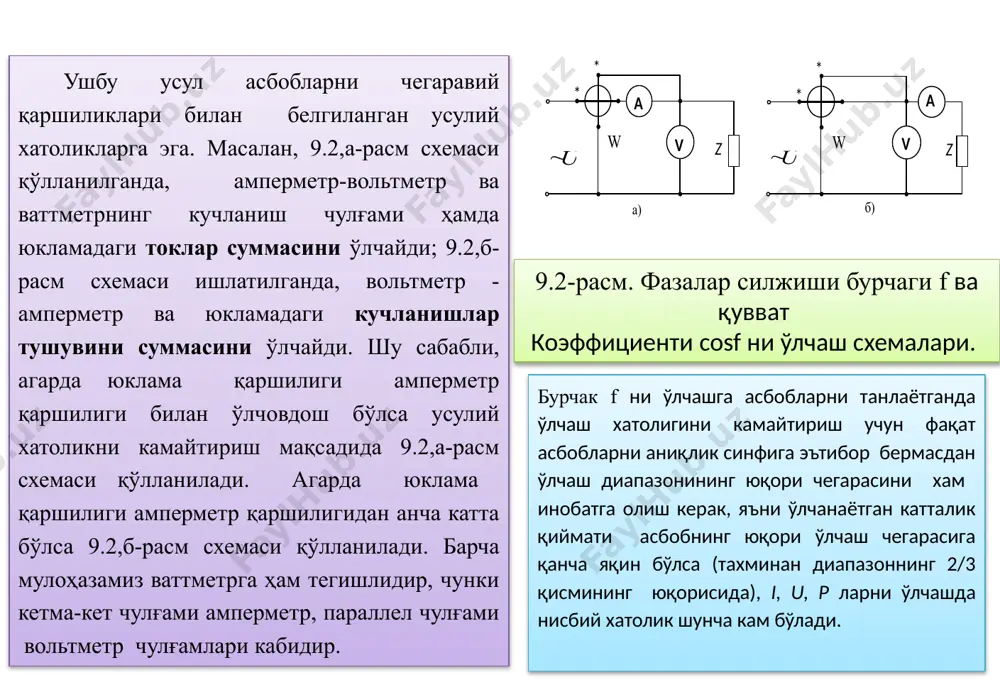

слайд 1 9-маъруза мавзу: фазалар силжиши ва частотани ўлчаш 9.1. фазалар силжишини ўлчаш. 9.2. частотани ўлчаш. фазалар силжиши ва частотани ўлчаш фазалар силжиш бурчаги f ва қувват коэффициенти cosf ни ўлчашда бевосита ва билвосита усуллардан фойдаланиш мумкин. фазалар силжиш бурчаги f ва қувват коэффициенти cosf ни ўлчашда бевосита ўлчаш усулида кўрсатувчи электромеханик асбоб - фазометр қўлланилади. логометр механизмли электродинамик ва ферродинамик фазометрлар кенг тарқалган. бу фазометрларнинг жиддий камчилиги бўлиб частоталар диапазонининг кичиклиги ҳисобланади. 9.1-расм. электродинамик фазометрнинг схемаси ва вектор диаграммаси. қўзғалмас чулғам магнит майдони бир текислиги шарти билан айлантирувчи моментлар м1 ва м2 лар ифодаларини қуйидагича ёзиш мумкин: ушбу усул асбобларни чегаравий қаршиликлари билан белгиланган усулий хатоликларга эга. масалан, 9.2,а-расм схемаси қўлланилганда, амперметр-вольтметр ва ваттметрнинг кучланиш чулғами ҳамда юкламадаги токлар суммасини ўлчайди; 9.2,б-расм схемаси ишлатилганда, вольтметр - амперметр ва юкламадаги кучланишлар тушувини суммасини ўлчайди. шу сабабли, агарда юклама қаршилиги амперметр қаршилиги билан ўлчовдош бўлса усулий хатоликни камайтириш мақсадида 9.2,а-расм схемаси …

2 / 9

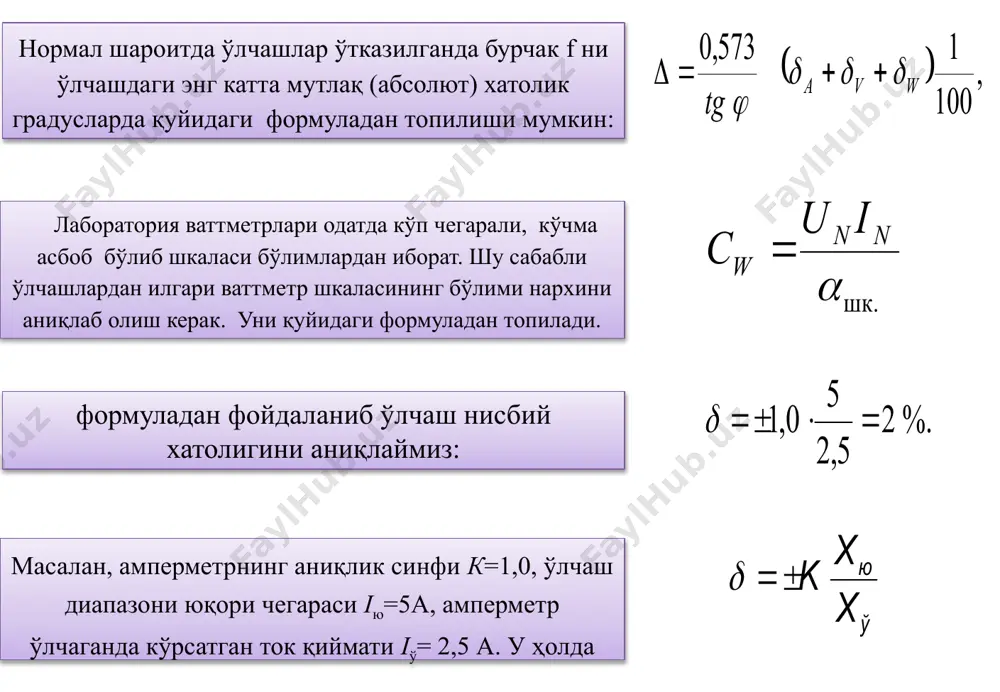

ўлиб шкаласи бўлимлардан иборат. шу сабабли ўлчашлардан илгари ваттметр шкаласининг бўлими нархини аниқлаб олиш керак. уни қуйидаги формуладан топилади. масалан, амперметрнинг аниқлик синфи к=1,0, ўлчаш диапазони юқори чегараси iю=5а, амперметр ўлчаганда кўрсатган ток қиймати iў= 2,5 а. у ҳолда формуладан фойдаланиб ўлчаш нисбий хатолигини аниқлаймиз: нормал шароитда ўлчашлар ўтказилганда бурчак f ни ўлчашдаги энг катта мутлақ (абсолют) хатолик градусларда қуйидаги формуладан топилиши мумкин: частотани ўлчаш частоталарни ўлчашда ўлчаш усули ва ўлчаш асбобини танлаш частота қиймати, талаб қилинадиган аниқлик даражаси, сигнал манбасининг қуввати ва ш.к бошқа факторларга асосланади. частотани ўлчашда кенг тарқалган усуллари ва асбоблари қаторига қуйидагиларни киритиш мумкин. электромеханик частотомерлар. бу частотомерлар 20-2500 гц частота диапазонига мўлжалланган бўлиб аниқлик синфи доирасида тайёрланадиган электродинамик, ферродинамик ва электромагнит механизмлар қўлланиладиган асбоблардан иборат бўлади. электрон ва электрон рақамли частотомерлар. электрон частотомерлар даврий кучланишларни частотасини 20 гц - 500 кгц диапазонида ўлчашга мўлжалланган. бундай асбобларнинг келтирилган хатоликлари оралиғида бўлади. рақамли частотомерлар 10-3 - 10-6 …

3 / 9

нишлар частотасига эга бўлган пўлат пластинкалар жойлаштирилади. пластинкаларнинг иккинчи томони озод бўлиб ёрқин рангга бўялиб, эгилган бўлади. ўзгарувчан магнит майдони таъсирида бир даврда икки маротаба пластинкалар электромагнитга тортилиб туради. қайси пластинанинг хусусий тебранишлар частотаси токнинг иккиланган частотасига тенг бўлса шу пластина энг катта амплитуда билан тебранади. шкала томонидан эса пластинанинг эгилган озод қисми ёрқин рангга бўялгани учун кўринади. бу асбобларнинг ўлчаш диапазони 45-55 ёки 450-550 гц, нисбий хатолиги 1,0-2,5 % бўлади. 9.3-расмда логометрик механизм асосида қурилган электродинамик частотомернинг принципиал схемаси ва вектор диаграммаси келтирилган. контур ўлчаш диапазонинг ўртача қийматига яқин бўлган частота қийматига созланади. асбобда бир-бирига қарама-қарши йўналган иккита момент таъсир этади. бу моментлар қуйидагича ёзилиши мумкин: 9.4-расм. электромагнит частотомернинг схемаси. 10.5-расмда рақамли (цифровой) частотомернинг соддалаштирилган структура схемаси келтирилган. 9.5-расм. рақамли частотомернинг структура схемаси. ўлчанадиган частота f нинг кучланиши uкир импульсларини шакллантирувчи иш га берилади. иш да турли шаклли ва амплитудали даврий сигналлар частота кетма-кетлиги бўлган қисқа импульсларга ўзгартирилади. бу …

4 / 9

i i i m = = ù i 1 i 2 r 1 l 1 l 2 c иш эк э э их х сқ қ т ўивд т n x u кир /docprops/thumbnail.jpeg
