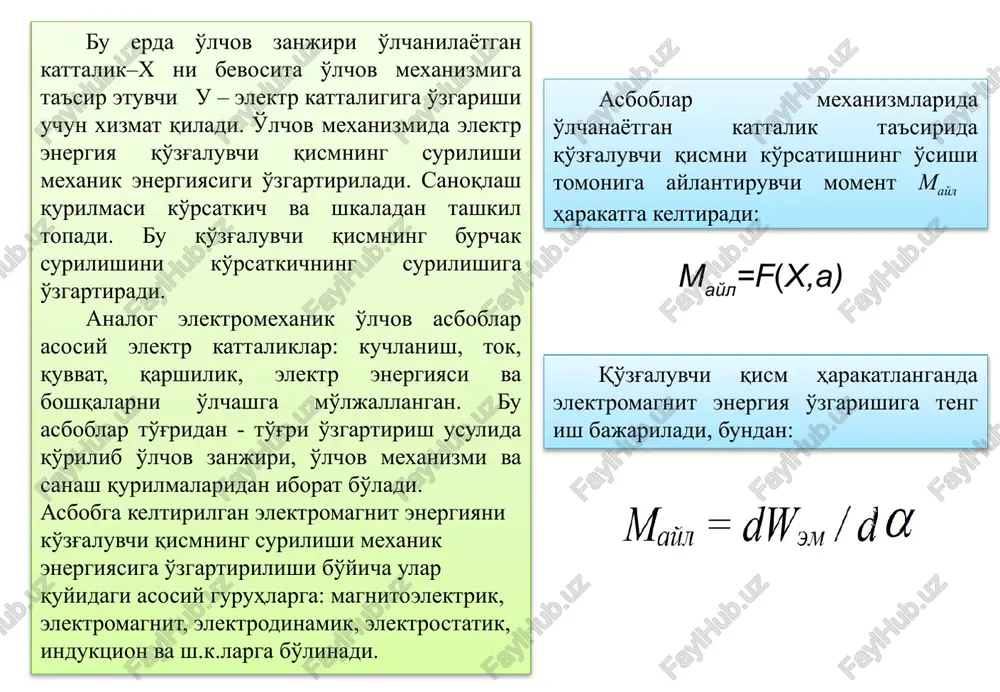

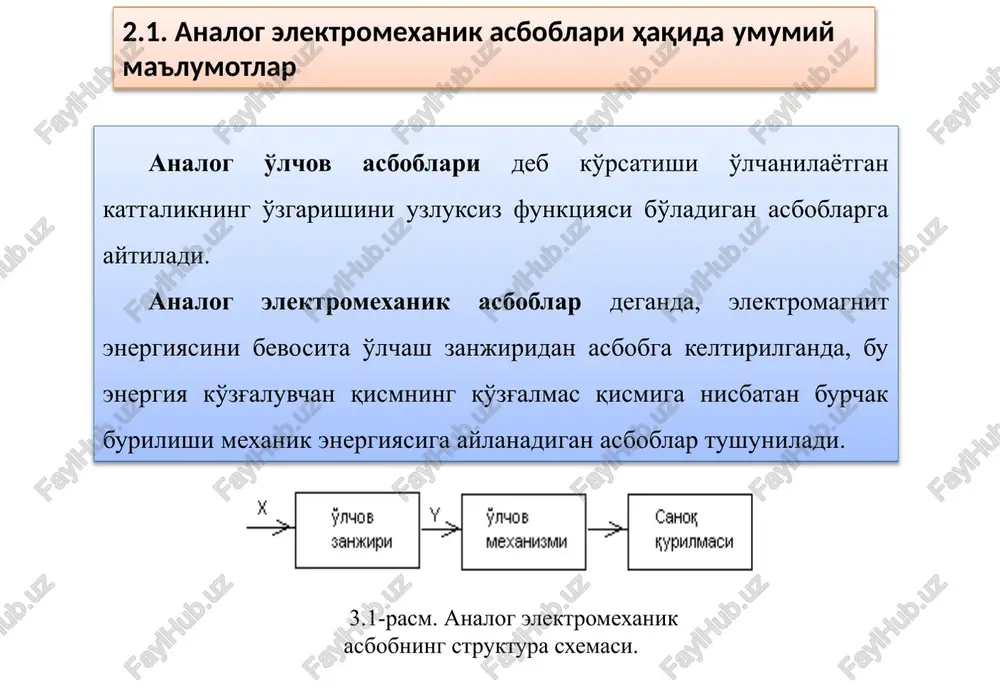

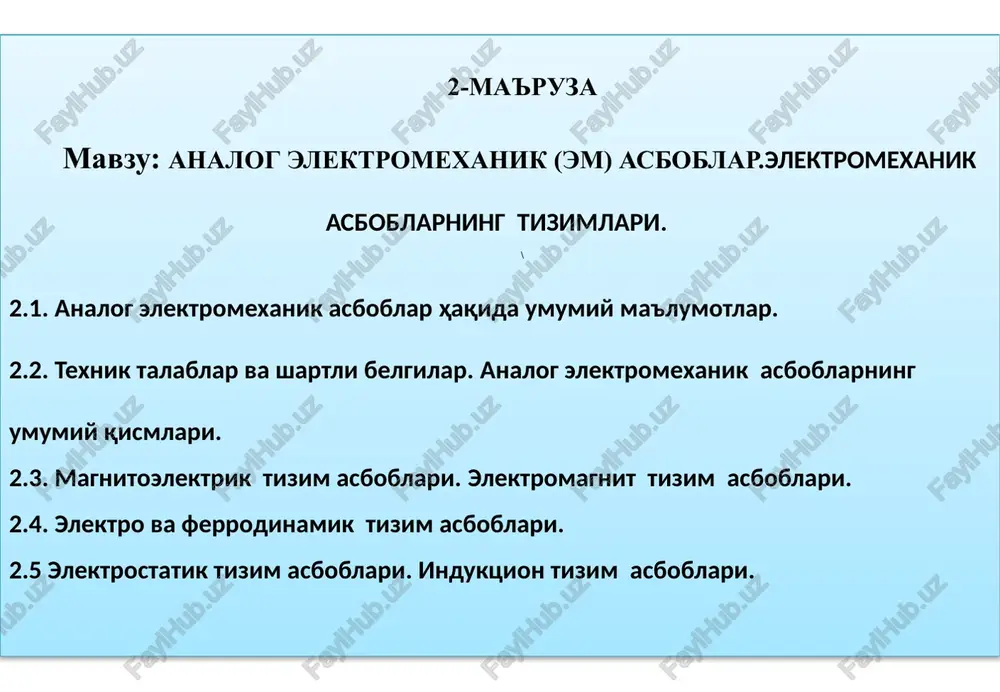

$slayd 1 2-ma'ruza mavzu: analog elektromexanik (em) asboblar.elektromexanik asboblarning tizimlari. \ 2.1. analog elektromexanik asboblar haqida umumiy ma'lumotlar. 2.2. texnik talablar va shartli belgilar. analog elektromexanik asboblarning umumiy qismlari. 2.3. magnitoelektrik tizim asboblari. elektromagnit tizim asboblari. 2.4. elektro va ferrodinamik tizim asboblari. 2.5 elektrostatik tizim asboblari. induktsion tizim asboblari. 3.1-rasm. analog elektromexanik asbobning struktura sxemasi. 2.1. analog elektromexanik asboblari haqida umumiy ma'lumotlar analog o'lchov asboblari deb ko'rsatishi o'lchanilayotgan kattalikning o'zgarishini uzluksiz funktsiyasi bo'ladigan asboblarga aytiladi. analog elektromexanik asboblar deganda, elektromagnit energiyasini bevosita o'lchash zanjiridan asbobga keltirilganda, bu energiya ko'zg'aluvchan qismning qo'zg'almas qismiga nisbatan burchak burilishi mexanik energiyasiga aylanadigan asboblar tushuniladi. bu erda o'lchov zanjiri o'lchanilayotgan kattalik–x ni bevosita o'lchov mexanizmiga ta'sir etuvchi u – elektr kattaligiga o'zgarishi uchun xizmat qiladi. o'lchov mexanizmida elektr energiya qo'zg'aluvchi qismning surilishi mexanik energiyasigi o'zgartiriladi. sanoqlash qurilmasi ko'rsatkich va shkaladan tashkil topadi. bu qo'zg'aluvchi qismning burchak surilishini ko'rsatkichning surilishiga o'zgartiradi. analog elektromexanik o'lchov asboblar asosiy …$

2 / 20

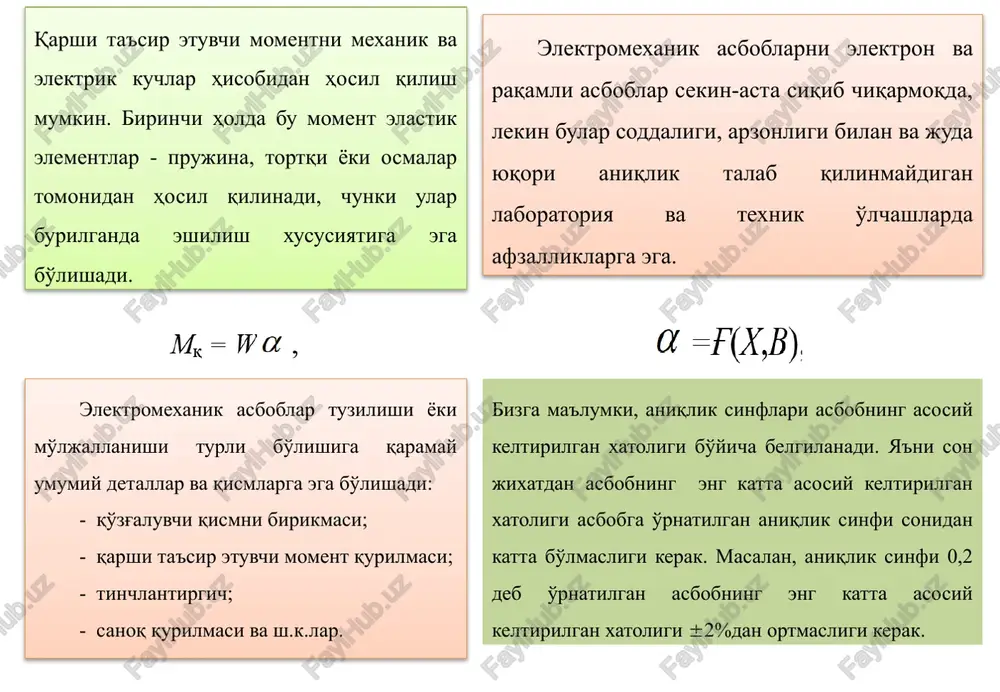

chi qismni ko'rsatishning o'sishi tomoniga aylantiruvchi moment mayl harakatga keltiradi: qo'zg'aluvchi qism harakatlanganda elektromagnit energiya o'zgarishiga teng ish bajariladi, bundan: qarshi ta'sir etuvchi momentni mexanik va elektrik kuchlar hisobidan hosil qilish mumkin. birinchi holda bu moment elastik elementlar - prujina, tortqi yoki osmalar tomonidan hosil qilinadi, chunki ular burilganda eshilish xususiyatiga ega bo'lishadi. elektromexanik asboblar tuzilishi yoki mo'ljallanishi turli bo'lishiga qaramay umumiy detallar va qismlarga ega bo'lishadi: - qo'zg'aluvchi qismni birikmasi; - qarshi ta'sir etuvchi moment qurilmasi; - tinchlantirgich; - sanoq qurilmasi va sh.k.lar. elektromexanik asboblarni elektron va raqamli asboblar sekin-asta siqib chiqarmoqda, lekin bular soddaligi, arzonligi bilan va juda yuqori aniqlik talab qilinmaydigan laboratoriya va texnik o'lchashlarda afzalliklarga ega. bizga ma'lumki, aniqlik sinflari asbobning asosiy keltirilgan xatoligi bo'yicha belgilanadi. ya'ni son jixatdan asbobning eng katta asosiy keltirilgan xatoligi asbobga o'rnatilgan aniqlik sinfi sonidan katta bo'lmasligi kerak. masalan, aniqlik sinfi 0,2 deb o'rnatilgan asbobning eng katta asosiy keltirilgan xatoligi 2%dan …

3 / 20

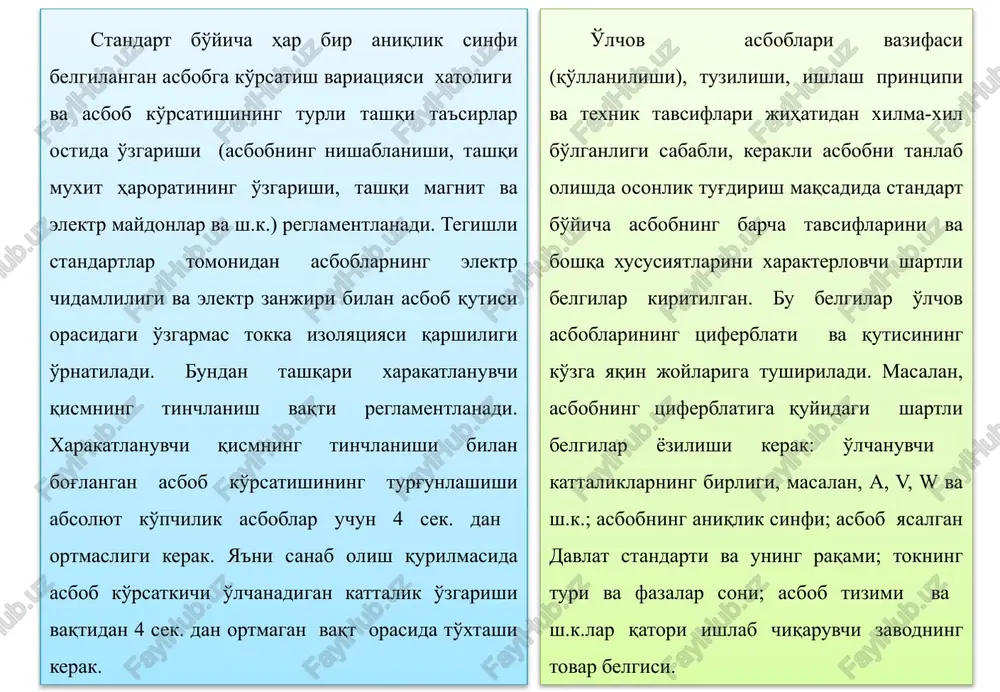

an kattalik o'zgarishi vaqtidan 4 sek. dan ortmagan vaqt orasida to'xtashi kerak. o'lchov asboblari vazifasi (qo'llanilishi), tuzilishi, ishlash printsipi va texnik tavsiflari jihatidan xilma-xil bo'lganligi sababli, kerakli asbobni tanlab olishda osonlik tug'dirish maqsadida standart bo'yicha asbobning barcha tavsiflarini va boshqa xususiyatlarini xarakterlovchi shartli belgilar kiritilgan. bu belgilar o'lchov asboblarining tsiferblati va qutisining ko'zga yaqin joylariga tushiriladi. masalan, asbobning tsiferblatiga quyidagi shartli belgilar yozilishi kerak: o'lchanuvchi kattaliklarning birligi, masalan, a, v, w va sh.k.; asbobning aniqlik sinfi; asbob yasalgan davlat standarti va uning raqami; tokning turi va fazalar soni; asbob tizimi va sh.k.lar qatori ishlab chiqaruvchi zavodning tovar belgisi. qo'zg'aluvchi qism qurilmasi. qo'zg'aluvchi qism tovon tagi bilan kernlar –tayanchlarda (na kernax s podpyatnikami), tortmalarda (rastyajka) yoki osmalarda (podves) biriktiriladi va maxkamlanadi. kernlar deganda uchi o'tkirlangan po'lat sim qirqimi 1 tushuniladi (3.2-rasm, a). tayanchlar 2 odatda konus kabi o'yilgan chuqurchalik agat (aqiq mineral) yoki korund (qattiq mineral) plastinkasidan tayyorlanadi. kern qo'zg'aluvchi qismga, …

4 / 20

tiriladi. sanoq qurilmasi. analog asboblarning sanoq qurilmasi asbob tsiferblatiga tushirilgan shkaladan va ko'rsatkichdan iborat. shkalaga (3.4-rasm) o'lchaniladigan kattalikning qandaydir qiymatlariga mos keladigan chiziqcha shaklidagi belgilar tushiriladi. shkaladagi sonli qiymatlar ko'rsatilgan belgilar shkalaning sonli belgilari deyiladi. 3.4 – rasm. o'lchov asbobi shkalasi. ko'rsatkichlar. ko'rsatkichlar strelkasimon va yorug'lik nurlilarga bo'linadi. strelkasimon ko'rsatkichlar ko'rsatuv qismining shakliga qarab ponasimon, pichoqsimon va tayoqsimon – turlari tarqalgan. 3.5-rasmda: a) ponasimon; b) pichoqsimon; v) tayoqsimon ko'rsatkichlar namunalari keltirilgan. yorug'lik nurli ko'rsatkichlar yuqori sezgirlik talab etilgan o'lchov asboblarida qo'llaniladi (3.5, g-rasm). 2.3 - rasm. magnitoelektrik mexanizmning sxemasi. magnitoelektrik tizim asboblari burilish burchagi quyidagi formula bilan ifodalanadi: afzalligi - sezgirligi, quvvatni kam istemol qilishi, shkalasining bir maromligi. aniqlik sinfining yuqoriligi - 0,1; 0,2; 0,5; 1,0. kamchiligi - konstruktsiyasini murakkabligi, qimmatligi, o'ta yuklamalarga sezgirligi, o'zgarmas tok zanjirida qo'llanilishi. magnito elektrik asboblar o'zgarmas tok ampermetrlari va voltmetrlari sifatida keng qo'llaniladi. ularning o'lchash chegaralari nonoamperdan kiloampergacha, millivolt ulushidan kilovoltgachani tashkil qiladi. bu …

5 / 20

kning o'ta yuklamasini ko'tarishi, konstruktsiyasining soddaligi va arzonligi. kamchiligi - shkalasi bir maromli emasligi, tashqi magnit maydonlarining ta'siri va katta quvvat iste'mol qilishi. elektromagnit tizim asboblari 3.3 - rasm. elektrodinamik mexanizmning sxemasi. 3.3 elektro va ferrodinamik tizim asboblari elektrodinamik tizim asboblarining ishlash printsipi qo'zg'aluvchan va qo'zg'almas tokli g'altaklarning magnit maydonlarini o'zaro ta'siriga asoslangan. ishlash printsipini tavsiflaydigan konstruktiv sxema 3.3-rasmda keltirilgan: 1- qo'zg'almas g'altak, 2- qo'zg'aluvchan g'altak, v1 va v2 lar g'altaklarning magnit induktsiyasi vektorlarini yo'nalishi. o'zgarmas tok uchun o'zgaruvchan tok uchun afzalligi - o'zgarmas va o'zgaruvchan tok zanjirlarida ko'rsatishi bir xil, ferromagnit o'zagi yo'q, katta aniqlikda graduirovka qilinadi, vaqt bo'yicha ko'rsatishi turg'un. kamchiligi - sezgirligi yuqori emas, katta quvvat iste'mol qiladi, o'ta yuklamalarga sezgir. ishlab chiqariladi: aniqlik sinfi 0,5; 0,2; 0,1 bo'lgan ko'p chegarali asboblar: ampermetrlar – 1 ma dan 10 a gacha, voltmetrlar - 1,5 dan 600 v gacha, chastota diapazoni 10 gts dan 10 kgts gacha, bir fazali …
