1 / 20

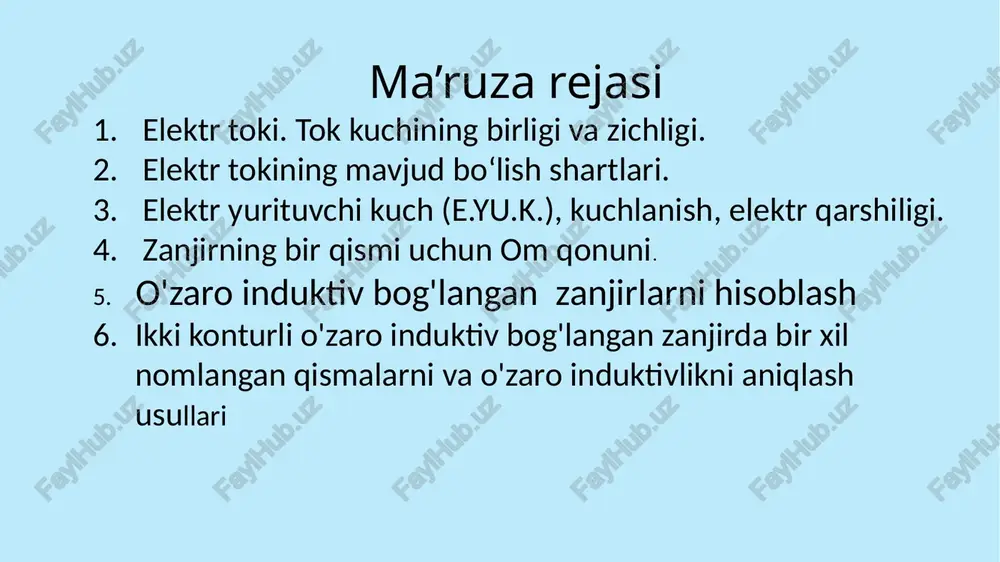

prezentatsiya powerpoint o`zbekiston respublkasi axborot texnologiyalari va kommunikatsiyalarini rivojlantirish vazirligi muhammad al-xorazmiy nomidagi toshkent axborot texnologiyalari universiteti elektronika va radiotexnika kafedrasi sxemalar va elektronika 1fanidan mustaqil ish mavzu:magnit yurutuvchi kuch, magnit boglangan zanjirlar guruh : cae018 bajardi : ashrapov alijon tekshirdi : x.a.sattarov 11-variant ma’ruza rejasi elektr toki. tok kuchining birligi va zichligi. elektr tokining mavjud bo‘lish shartlari. elektr yurituvchi kuch (e.yu.k.), kuchlanish, elektr qarshiligi. zanjirning bir qismi uchun om qonuni. o'zaro induktiv bog'langan zanjirlarni hisoblash ikki konturli o'zaro induktiv bog'langan zanjirda bir xil nomlangan qismalarni va o'zaro induktivlikni aniqlash usullari 1. o'zaro induktiv bog'langan zanjirlarni hisoblash tarmoqlangan induktiv bog‘langan zanjirlarni kirxgof birinchi va ikkinchi qonunlari asosida yoki kontur toklar usulida hisoblash mumkin. tugun potensiallar usulini bevosita qo‘llab bo‘lmaydi, chunki bir shoxobchadagi tok nafaqat shu shoxobchadagi eyk va shoxobcha ulangan tugunlar potensiallariga, balki boshqa induktiv bog‘langan shoxobchalardagi toklar o‘zgarishiga ham bog‘liqdir. ekvivalent generator usulini esa, faqat ikki qutblikka tegishli bo‘lmagan …

2 / 20

olda esa -"manfiy" o‘linadi. misol tariqasida 3.7- rasmda keltirilgan zanjir uchun kirxgof birinchi va ikkinchi qonunlari asosida tenglamalar tuzamiz. tenglamalardagi kuchlanishlar ifodalarini konturdagi elementlar joylashish tartibiga ko‘ra yozamiz: kirxgof 2- qonuniga asosan tuzilgan kontur toklar tenglamalari sistemasini ham keltiramiz: bu tenglamalarni quyidagicha ko‘rinishda yozish mumkin: bunda , va -1- , 2- va 3- konturlar xususiy kompleks qarshiliklari, ; va -1- va 2-, 2- va 3-, 3- va 1- yondosh konturlar o‘zaro kompleks qarshiliklari; e1, e2, e3,-birinchi, ikkinchi va uchinchi konturlar kompleks eyk lari. esa, manbaning "-" ishorali qismasiga ulanadi. noli o‘rtada joylashgan o‘zgarmas tok voltmetri ikkinchi induktiv g‘altakka ulanadi. agar sa kalit ulanganda voltmetr mili (strelkasi) musbat yo‘nalishga, ya'ni o‘ngga burilsa, u holda ikkinchi induktiv g‘altakning bir xil nomli qismasi 3 bo‘ladi. agar voltmetr strelkasi manfiy yo‘nalishga, ya'ni chapga burilsa, u holda bir xil nomli qisma 4 bo‘ladi. 1)ikkita g‘altak orasidagi o‘zaro induktivlikni aniqlashning birinchi usuli. salt ish rejimida ikkinchi …

3 / 20

h usullari 3.10-rasm induktiv bog‘langan g‘altaklar bir xil nomlangan qismalarini aniqlash generatorlar, transformatorlar, elektr motorlari va bir qator radiotexnik hamda elektr o‘lchash qurilmalarini normal ishlatish uchun zarur bo‘ladi. ikkita o‘zaro induktiv bog‘langan g‘altaklar bir xil nomli qismalarini tajribada aniqlash juda oson. buning uchun 3.10- rasmdagi sxemaga binoan o‘zgarmas tok manbaining "+" belgili qismasini birinchi g‘altakning 1 belgili qismasiga, 2 belgili qismasini 3. induktiv bog'langan zanjirlarning ekvivalent sxemalari ushbu tenglamalardagi "+" ishora bir xil nomlangan qismalar ulangan birinchi holatga, "-" ishora esa har xil nomlangan qismalar ulangan ikkinchi holatga mos keladi. ishoralarning bunday tartibini keyingi ifodalar uchun ham qo‘llaymiz. ifodadan foydalanib, yuqoridagi tenglamalar sistemasi birinchi tenglamasidagi tokni, ikkinchi tenglamasidan esa tokni istisno qilib, quyidagi tenglamalarni yozish mumkin: foydalanilgan adabiyotlar q.p.abduraxmanov, v.s.xamidov, n.a.axmedova. fizika. darslik. toshkent. 2018 y. 2. k.p.abduraxmanov, o'.egamov “fizika”. darslik. toshkent. 2013 y. 3. q.p.abduraxmanov, o’.egamov. “fizika”. darslik. toshkent. 2015 y. 4. douglas c. giancoli. physics. principles with applicathions. …

4 / 20

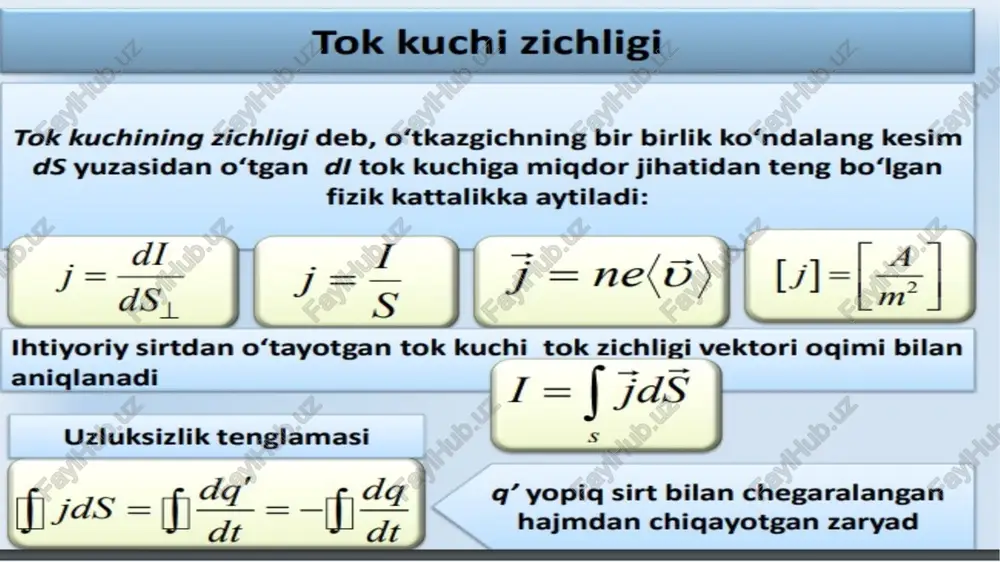

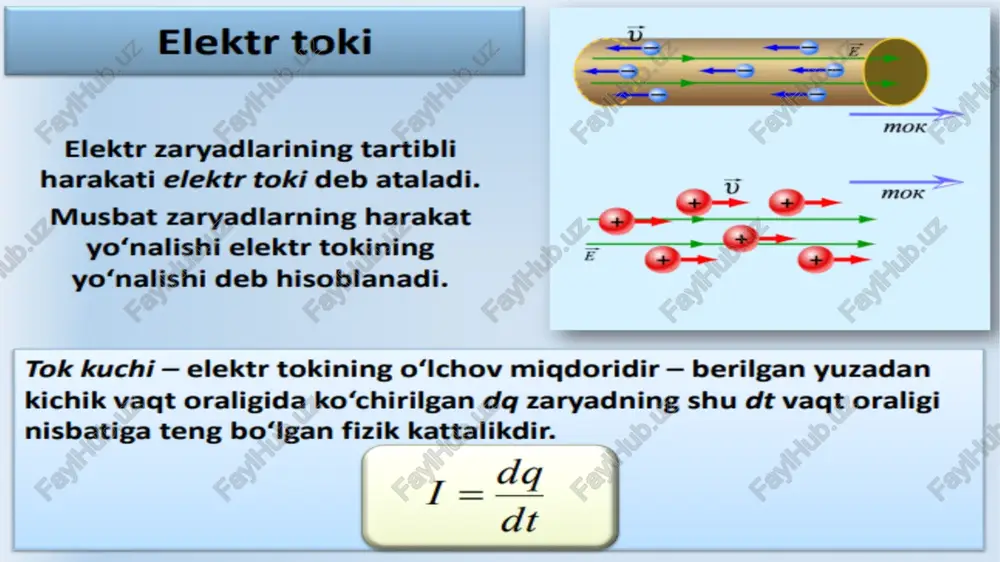

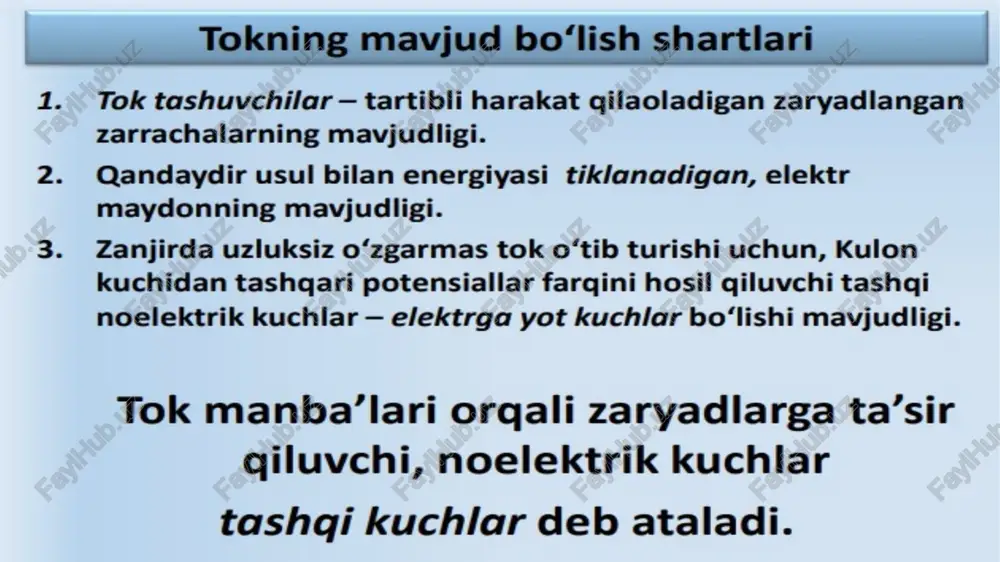

tr tokining o‘ichov miqdoridir — berilgan yuzadan kichik vaqt oraligida ko‘chirilgan dq zaryadning shu dt vaqt oraligi nisbatiga teng bo‘lgan fizik kattalikdir. tok kuchining zichligi deb, o‘tkazgichning bir birlik ko‘ndalang kesim ds yuzasidan o‘tgan di tok kuchiga miqdor jihatidan teng bo‘lgan fizik kattalikka aytiladi: j = j =nelo = dls5 1g ue sirtdan o‘tayotgan tok kuchi tok zichligi vektori oqimi bilan aniglanadi uzluksizlik tenglamasi q’ yopig sirt bilan chegaralangan hajmdan chiqayotgan zaryad tokning mavjud bo‘lish shartlari 1. tok tashuvchilar — tartibli harakat qilaoladigan zaryadlangan zarrachalarning mavjudligi. 2. qandaydir usul bilan energiyasi tiklanadigan, elektr maydonning mavjudligi. 3. zanjirda uzluksiz o‘zgarmas tok o‘tib turishi uchun, kulon kuchidan tashgari potensiallar farqini hosil qiluvchi tashqi noelektrik kuchlar — elektrga yot kuchlar bo‘lishi mavjudligi. tok manba’lari orqali zaryadlarga ta’sir qiluvchi, noelektrik kuchlar tashqi kuchlar deb ataladi. __tokmanba'lari tashqi kuch xosil qilgan maydon ta’sirida, tok manbai ichida elektr zaryadlari elektrostatik maydon kuchlariga qarshi harakatlanadilar, zanjirning uchlarida …

5 / 20

argan ishi: elektrostatik kuchlarning yopiq zanjirda bajarganishlarinolga teng bo'igani uchun a= ae | o’zinduksiya — konturda tok kuchining o‘zgarishi natijasida, shu konturda eyukning xosil bo‘lishi xodisa: o‘zinduksiya eyukning yo‘nalishi lens qoidasi bilan aniqlanadi: o‘zinduksiya eyuk doimo uni keltirib chigargan tok yo‘nalishiga teskaridir. zanjirda tok ortganda — o‘zinduksiya eyuk tok o‘zinduksiya eyuk tokka garshi yo‘nalishida bo‘ladi yo‘nalgan bo‘lib — toknii kamayishiga garshil ortishiga garshil i induktivlik tokli kontur yoki g‘altakni sizib o‘tuvchi xususiy magnit ogimi tok kuchiga to‘g‘ri proporsionaldir —1 22 ff l induktivlik 1a tok kuchiga ega bo‘lgan kontur o‘rab olgan yuzadan sizib o‘tuvchi magnit ogimini ko‘rsatadi. konturning induktivligi, umumiy holda, konturning geometrik shakli, o‘ichamlari va muhitning magnit singdiruvchanligiga bog‘liqdir. (e)-||-t) induktivlik induktivlik elementi qurilmada magnit maydon borligini ifodalaydi. o‘zgarmas tok bo‘yicha qarshilik ko‘rsatadi. induktiv elementida magnit maydon energiyasi saqlanib qoladi. veber amper xarakteristikasi keltirilgan (vebax). ££ + @=[j> l> # — >uu a) bo c 6 a ly aoa …
