1 / 18

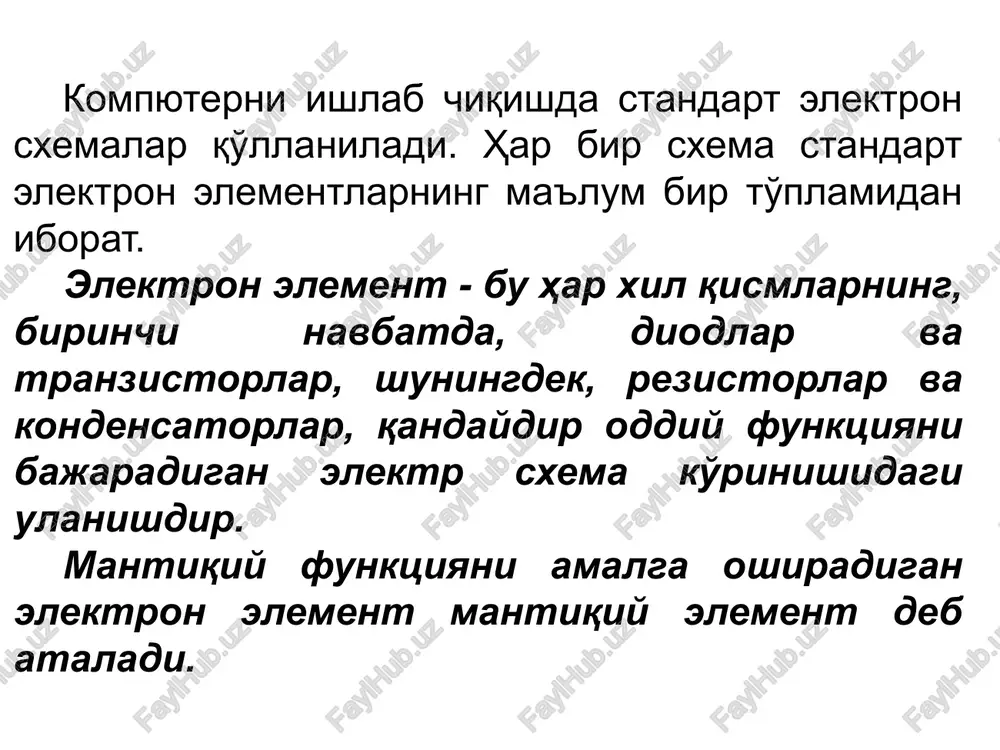

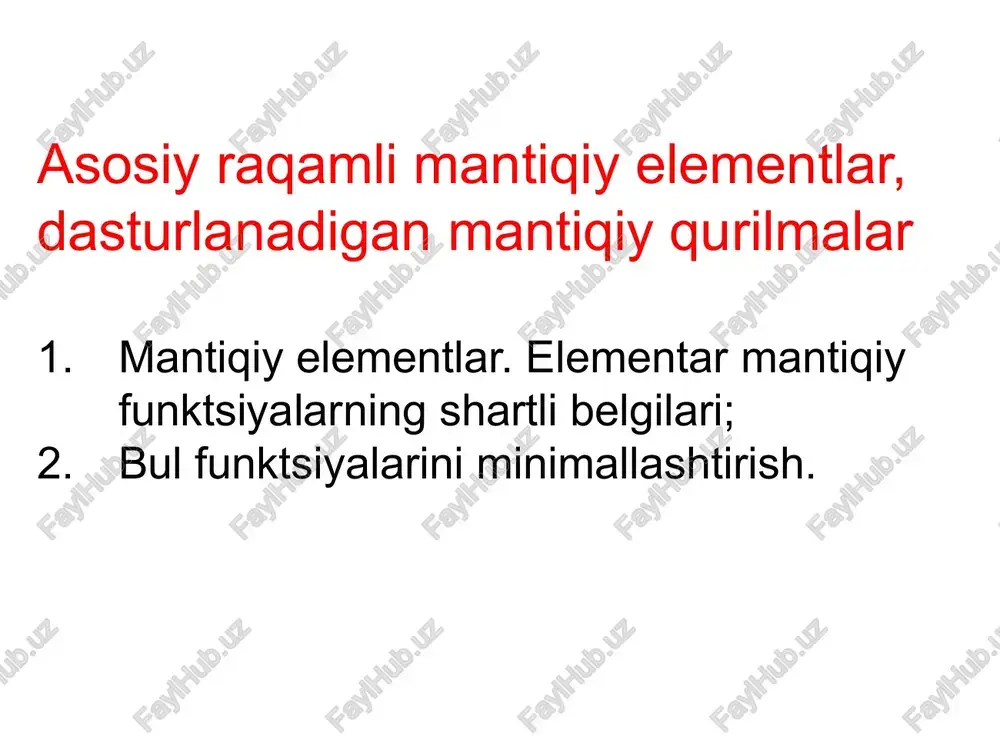

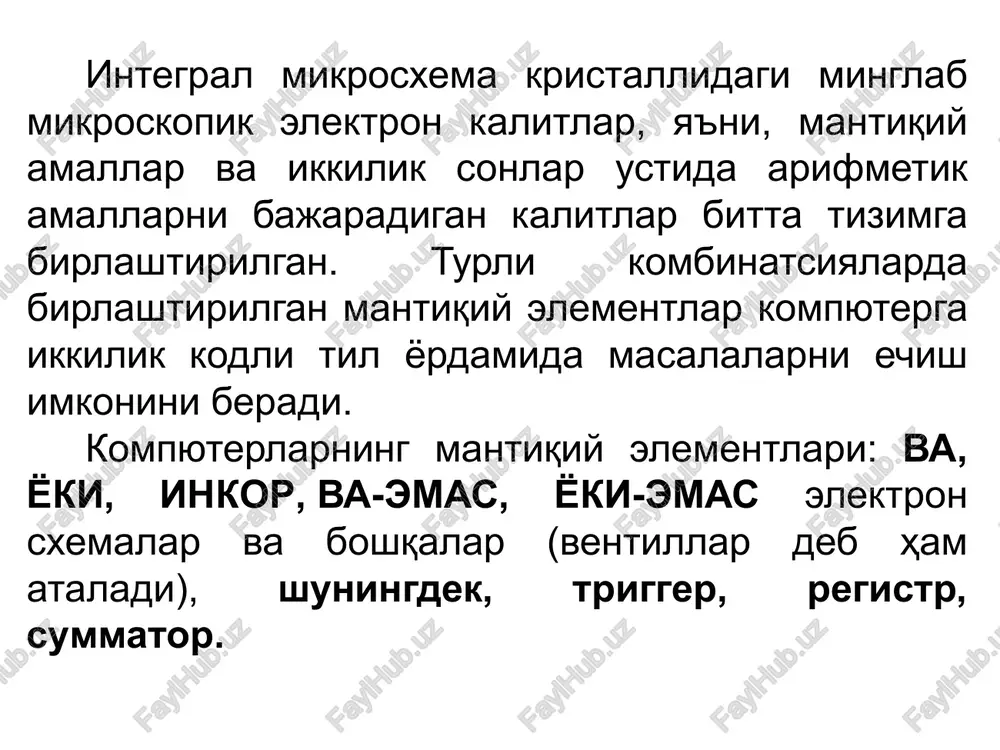

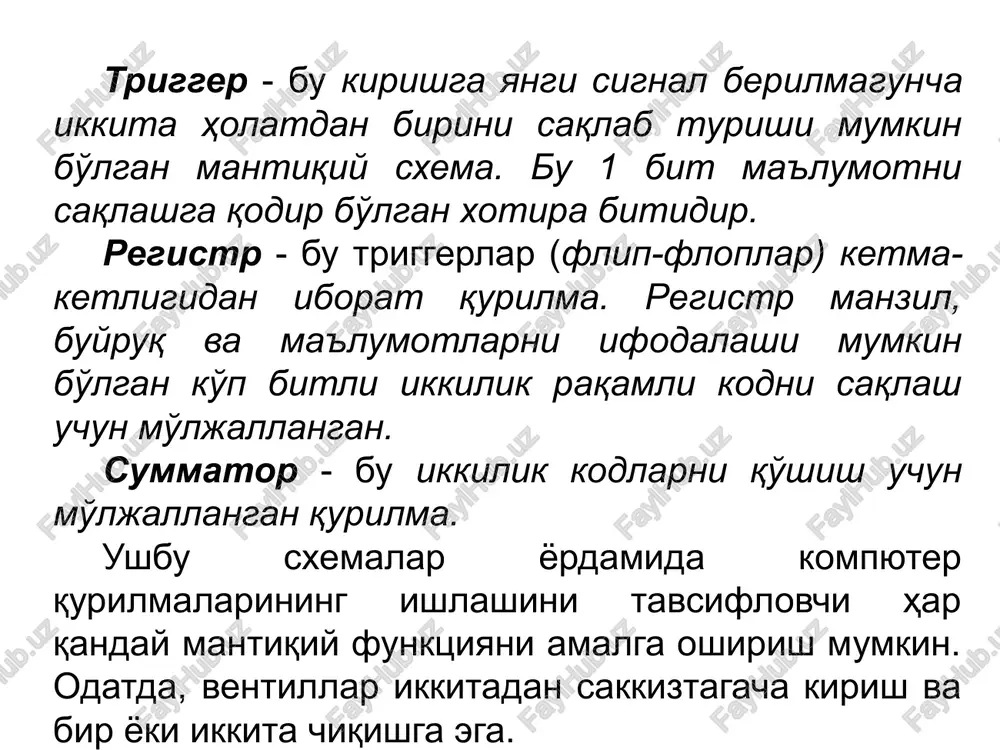

slayd 1 asosiy raqamli mantiqiy elementlar, dasturlanadigan mantiqiy qurilmalar mantiqiy elementlar. elementar mantiqiy funktsiyalarning shartli belgilari; bul funktsiyalarini minimallashtirish. kompyuterni ishlab chiqishda standart elektron sxemalar qo'llaniladi. har bir sxema standart elektron elementlarning ma'lum bir to'plamidan iborat. elektron element - bu har xil qismlarning, birinchi navbatda, diodlar va tranzistorlar, shuningdek, rezistorlar va kondensatorlar, qandaydir oddiy funktsiyani bajaradigan elektr sxema ko'rinishidagi ulanishdir. mantiqiy funktsiyani amalga oshiradigan elektron element mantiqiy element deb ataladi. integral mikrosxema kristallidagi minglab mikroskopik elektron kalitlar, ya'ni, mantiqiy amallar va ikkilik sonlar ustida arifmetik amallarni bajaradigan kalitlar bitta tizimga birlashtirilgan. turli kombinatsiyalarda birlashtirilgan mantiqiy elementlar kompyuterga ikkilik kodli til yordamida masalalarni echish imkonini beradi. kompyuterlarning mantiqiy elementlari: va, yoki, inkor, va-emas, yoki-emas elektron sxemalar va boshqalar (ventillar deb ham ataladi), shuningdek, trigger, registr, summator. trigger - bu kirishga yangi signal berilmaguncha ikkita holatdan birini saqlab turishi mumkin bo'lgan mantiqiy sxema. bu 1 bit ma'lumotni saqlashga qodir bo'lgan xotira bitidir. …

2 / 18

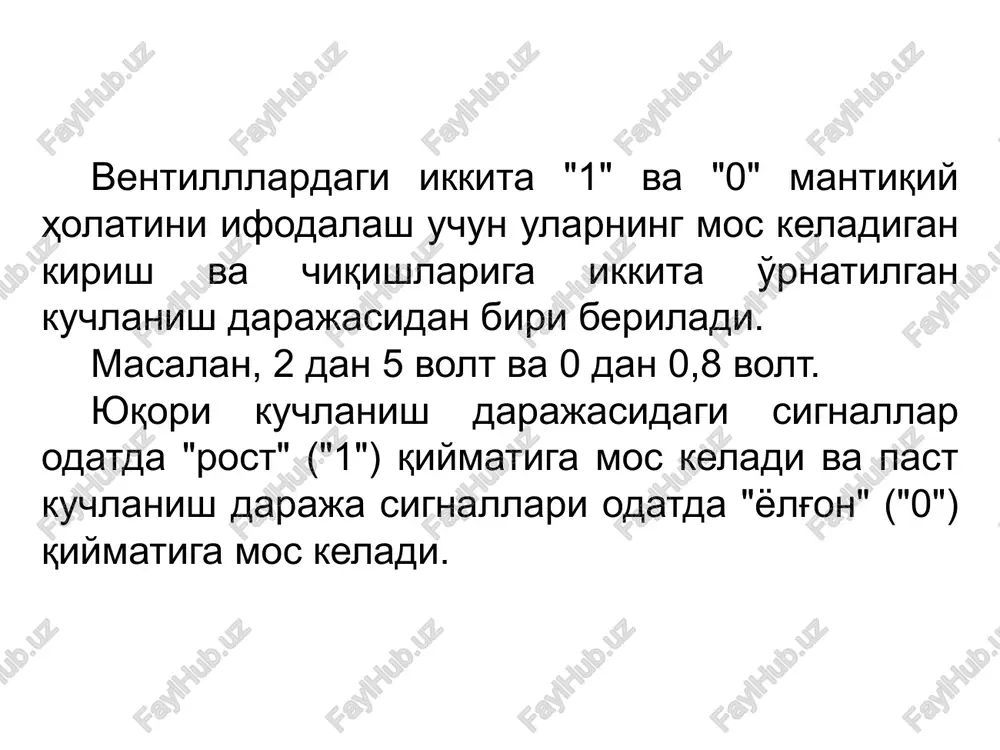

va 0 dan 0,8 volt. yuqori kuchlanish darajasidagi signallar odatda "rost" ("1") qiymatiga mos keladi va past kuchlanish daraja signallari odatda "yolg'on" ("0") qiymatiga mos keladi. har bir mantiqiy element o'zining mantiqiy funktsiyasini ifodalovchi o'z belgisiga ega, ammo unda qanday elektron sxema amalga oshirilganligini ko'rsatmaydi. bu murakkab mantiqiy sxemalarni yozish va tushunishni osonlashtiradi. mantiqiy elementlarning ishlashi chinlik jadvallari yordamida tasvirlanadi. chinlik jadvali - bu kirish signallarining (operandlarning) qiymatlarining barcha mumkin bo'lgan kombinatsiyalarini va bu kombinatsiyalarning har biri uchun mos chiqish signalining qiymatlari (operattsiya natijasi) ro'yxatini ko'rsatadigan mantiqiy sxema (amal) ning jadval ko'rinishi. inkor, va, yoki, va-emas, yoki-emas mantiqiy elemetlar bul funktsiyalarini minimallashtirish misol: x y z f 0 0 0 0 0 0 1 0 0 1 0 1 0 1 1 1 1 0 0 0 1 0 1 1 1 1 0 1 1 1 1 1 image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png …

3 / 18

humbnail.jpeg asosiy ragamli mantigiy elementiar, dasturlanadigan mantiqiy qurilmalar 1. mantigiy elementiar. elementar mantigiy funktsiyalarning shart belgilar 2. bul funktsiyalarin minimallashtirish,

4 / 18

5 / 18
