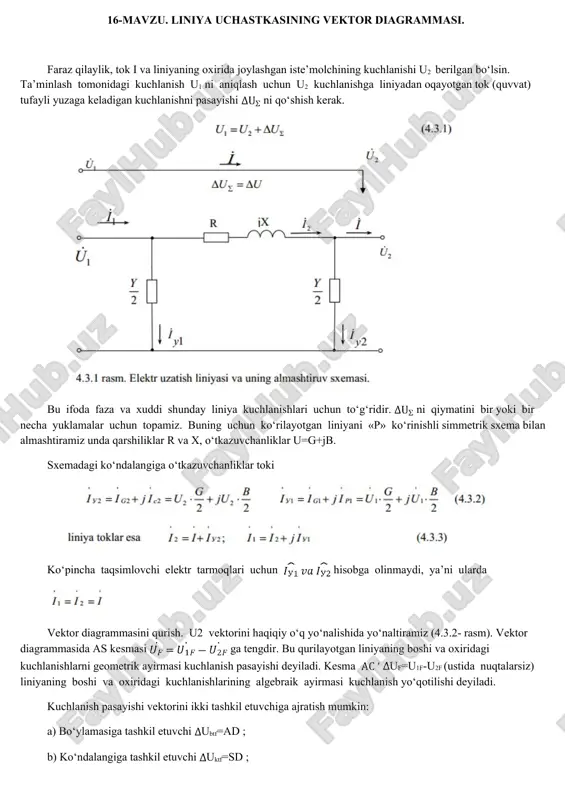

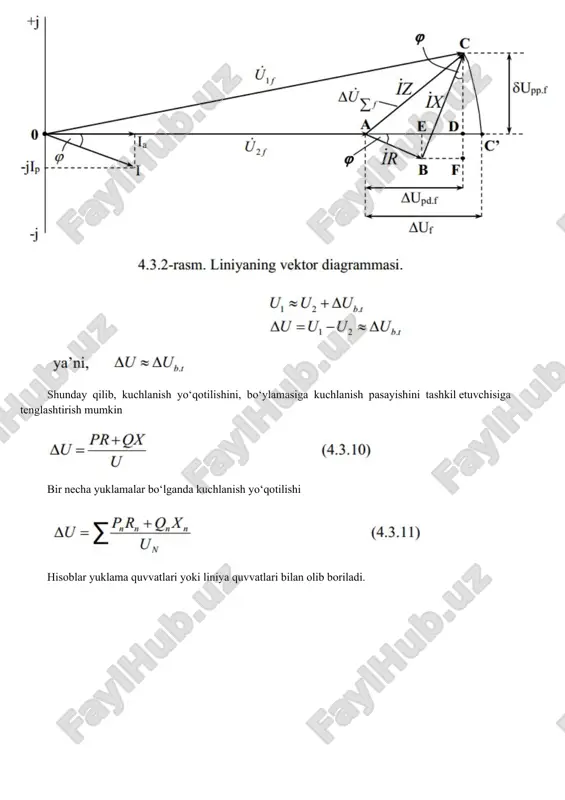

16-mavzu. liniya uchastkasining vektor diagrammasi. faraz qilaylik, tok i va liniyaning oxirida joylashgan iste’molchining kuchlanishi u2 berilgan bo‘lsin. ta’minlash tomonidagi kuchlanish u1 ni aniqlash uchun u2 kuchlanishga liniyadan oqayotgan tok (quvvat) tufayli yuzaga keladigan kuchlanishni pasayishi ni qo‘shish kerak. bu ifoda faza va xuddi shunday liniya kuchlanishlari uchun to‘g‘ridir. ni qiymatini bir yoki bir necha yuklamalar uchun topamiz. buning uchun ko‘rilayotgan liniyani «p» ko‘rinishli simmetrik sxema bilan almashtiramiz unda qarshiliklar r va x, o‘tkazuvchanliklar u=g+jb. sxemadagi ko‘ndalangiga o‘tkazuvchanliklar toki ko‘pincha taqsimlovchi elektr tarmoqlari uchun hisobga olinmaydi, ya’ni ularda vektor diagrammasini qurish. u2 vektorini haqiqiy o‘q yo‘nalishida yo‘naltiramiz (4.3.2- rasm). vektor diagrammasida as kesmasi ga tengdir. bu qurilayotgan liniyaning boshi va oxiridagi kuchlanishlarni geometrik ayirmasi kuchlanish pasayishi deyiladi. kesma uf=u1f-u2f (ustida nuqtalarsiz) liniyaning boshi va oxiridagi kuchlanishlarining algebraik ayirmasi kuchlanish yo‘qotilishi deyiladi. kuchlanish pasayishi vektorini ikki tashkil etuvchiga ajratish mumkin: a) bo‘ylamasiga tashkil etuvchi ubtf=ad ; b) ko‘ndalangiga tashkil etuvchi uktf=sd …

2 / 5

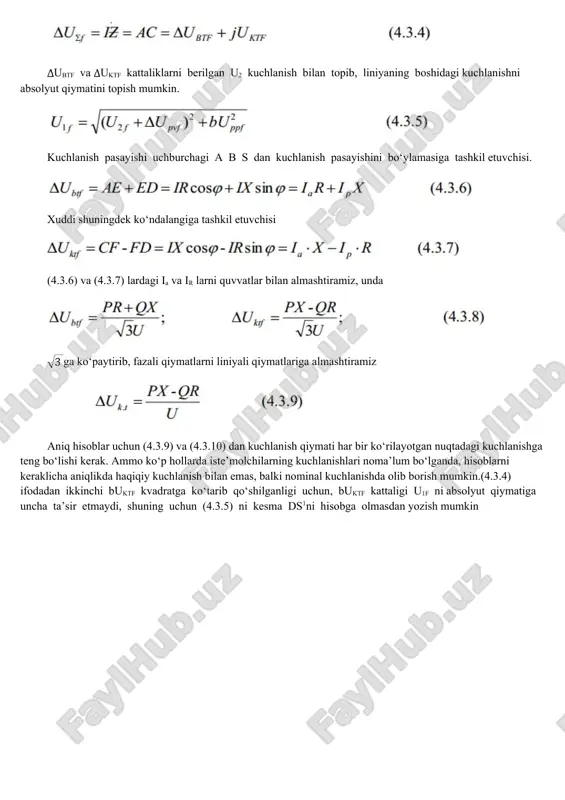

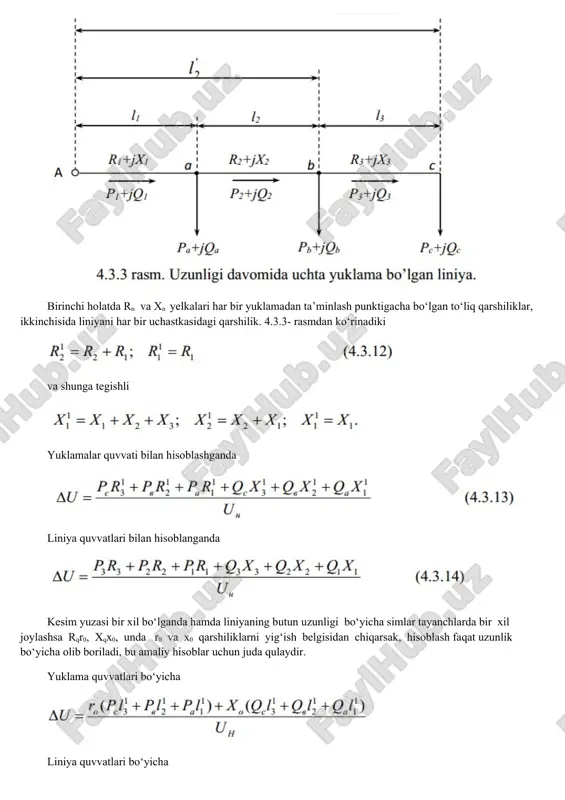

h mumkin.(4.3.4) ifodadan ikkinchi buktf kvadratga ko‘tarib qo‘shilganligi uchun, buktf kattaligi u1f ni absolyut qiymatiga uncha ta’sir etmaydi, shuning uchun (4.3.5) ni kesma ds1ni hisobga olmasdan yozish mumkin shunday qilib, kuchlanish yo‘qotilishini, bo‘ylamasiga kuchlanish pasayishini tashkil etuvchisiga tenglashtirish mumkin bir necha yuklamalar bo‘lganda kuchlanish yo‘qotilishi hisoblar yuklama quvvatlari yoki liniya quvvatlari bilan olib boriladi. birinchi holatda rn va xn yelkalari har bir yuklamadan ta’minlash punktigacha bo‘lgan to‘liq qarshiliklar, ikkinchisida liniyani har bir uchastkasidagi qarshilik. 4.3.3- rasmdan ko‘rinadiki va shunga tegishli yuklamalar quvvati bilan hisoblashganda liniya quvvatlari bilan hisoblanganda kesim yuzasi bir xil bo‘lganda hamda liniyaning butun uzunligi bo‘yicha simlar tayanchlarda bir xil joylashsa rqr0, xqx0, unda r0 va x0 qarshiliklarni yig‘ish belgisidan chiqarsak, hisoblash faqat uzunlik bo‘yicha olib boriladi, bu amaliy hisoblar uchun juda qulaydir. yuklama quvvatlari bo‘yicha liniya quvvatlari bo‘yicha bu yerda, birinchi bosqichda quvvat isrofini hisobga olmasak, ikkala usul bilan qilingan hisob, bir xil natijani beradi. liniyaning uzunligi …

3 / 5

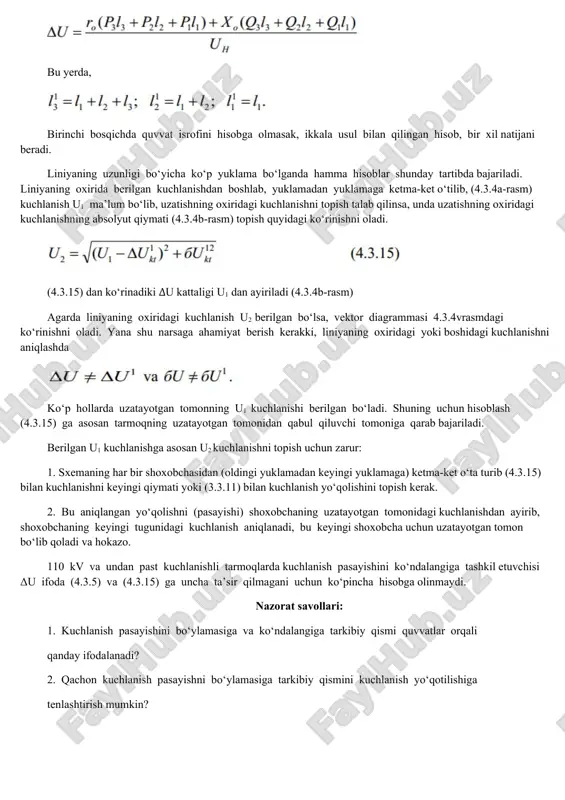

tgan tomonidan qabul qiluvchi tomoniga qarab bajariladi. berilgan u1 kuchlanishga asosan u2 kuchlanishni topish uchun zarur: 1. sxemaning har bir shoxobchasidan (oldingi yuklamadan keyingi yuklamaga) ketma-ket o‘ta turib (4.3.15) bilan kuchlanishni keyingi qiymati yoki (3.3.11) bilan kuchlanish yo‘qolishini topish kerak. 2. bu aniqlangan yo‘qolishni (pasayishi) shoxobchaning uzatayotgan tomonidagi kuchlanishdan ayirib, shoxobchaning keyingi tugunidagi kuchlanish aniqlanadi, bu keyingi shoxobcha uchun uzatayotgan tomon bo‘lib qoladi va hokazo. 110 kv va undan past kuchlanishli tarmoqlarda kuchlanish pasayishini ko‘ndalangiga tashkil etuvchisi δu ifoda (4.3.5) va (4.3.15) ga uncha ta’sir qilmagani uchun ko‘pincha hisobga olinmaydi. nazorat savollari: 1. kuchlanish pasayishini bo‘ylamasiga va ko‘ndalangiga tarkibiy qismi quvvatlar orqali qanday ifodalanadi? 2. qachon kuchlanish pasayishni bo‘ylamasiga tarkibiy qismini kuchlanish yo‘qotilishiga tenlashtirish mumkin?

4 / 5

liniya uchastkasining vektor diagrammasi - Page 4

5 / 5

liniya uchastkasining vektor diagrammasi - Page 5
