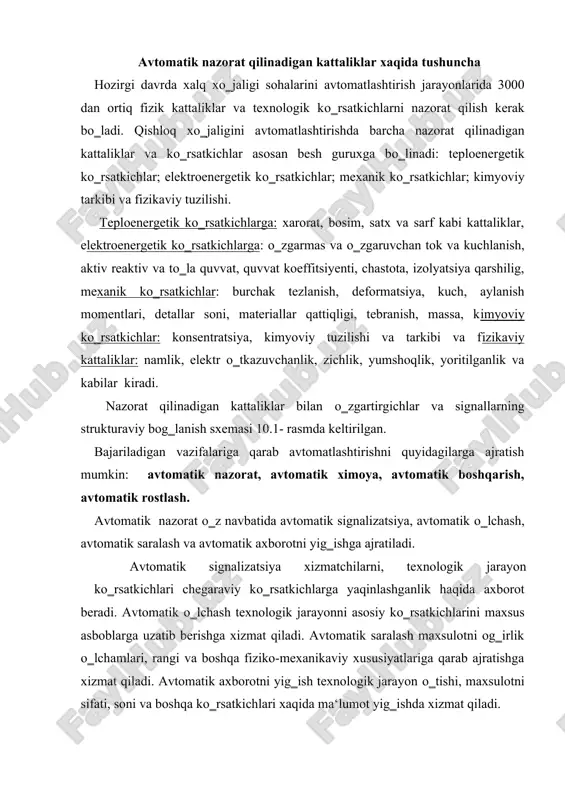

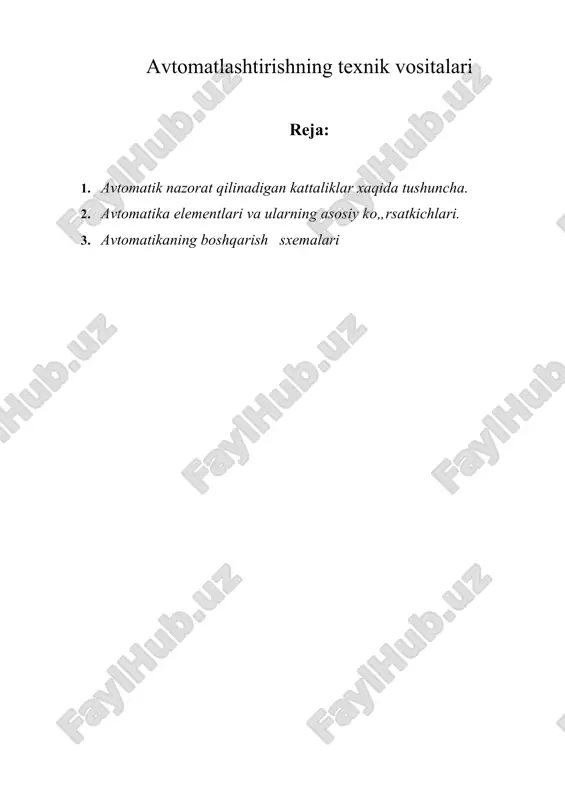

1522724901_70631.doc avtomatlashtirishning texnik vositalari reja: 1. avtomatik nazorat qilinadigan kattaliklar xaqida tushuncha. 2. avtomatika elementlari va ularning asosiy kо„rsatkichlari. 3. avtomatikaning boshqarish sxemalari avtomatik nazorat qilinadigan kattaliklar xaqida tushuncha hozirgi davrda xalq xо‗jaligi sohalarini avtomatlashtirish jarayonlarida 3000 dan ortiq fizik kattaliklar va texnologik kо‗rsatkichlarni nazorat qilish kerak bо‗ladi. qishloq xо‗jaligini avtomatlashtirishda barcha nazorat qilinadigan kattaliklar va kо‗rsatkichlar asosan besh guruxga bо‗linadi: teploenergetik kо‗rsatkichlar; elektroenergetik kо‗rsatkichlar; mexanik kо‗rsatkichlar; kimyoviy tarkibi va fizikaviy tuzilishi. teploenergetik kо‗rsatkichlarga: xarorat, bosim, satx va sarf kabi kattaliklar, elektroenergetik kо‗rsatkichlarga: о‗zgarmas va о‗zgaruvchan tok va kuchlanish, aktiv reaktiv va tо‗la quvvat, quvvat koeffitsiyenti, chastota, izolyatsiya qarshilig, mexanik kо‗rsatkichlar: burchak tezlanish, deformatsiya, kuch, aylanish momentlari, detallar soni, materiallar qattiqligi, tebranish, massa, kimyoviy kо‗rsatkichlar: konsentratsiya, kimyoviy tuzilishi va tarkibi va fizikaviy kattaliklar: namlik, elektr о‗tkazuvchanlik, zichlik, yumshoqlik, yoritilganlik va kabilar kiradi. nazorat qilinadigan kattaliklar bilan о‗zgartirgichlar va signallarning strukturaviy bog‗lanish sxemasi 10.1- rasmda keltirilgan. bajariladigan vazifalariga qarab avtomatlashtirishni quyidagilarga …

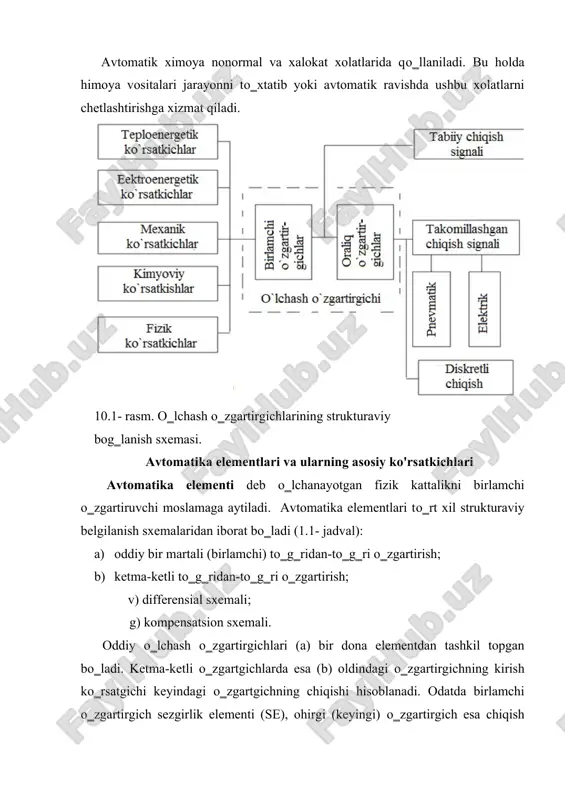

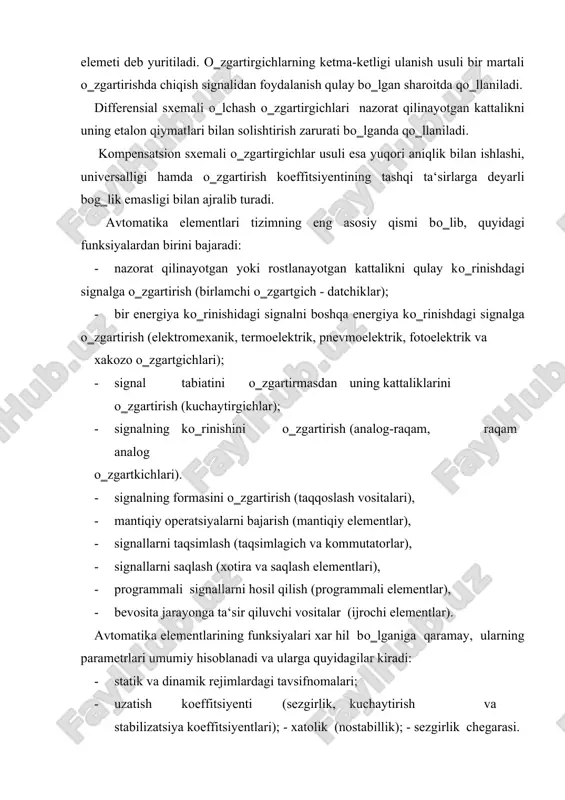

ulotni og‗irlik о‗lchamlari, rangi va boshqa fiziko-mexanikaviy xususiyatlariga qarab ajratishga xizmat qiladi. avtomatik axborotni yig‗ish texnologik jarayon о‗tishi, maxsulotni sifati, soni va boshqa kо‗rsatkichlari xaqida ma‘lumot yig‗ishda xizmat qiladi. avtomatik ximoya nonormal va xalokat xolatlarida qо‗llaniladi. bu holda himoya vositalari jarayonni tо‗xtatib yoki avtomatik ravishda ushbu xolatlarni chetlashtirishga xizmat qiladi. 10.1- rasm. о‗lchash о‗zgartirgichlarining strukturaviy bog‗lanish sxemasi. avtomatika elementlari va ularning asosiy kо'rsatkichlari avtomatika elementi deb о‗lchanayotgan fizik kattalikni birlamchi о‗zgartiruvchi moslamaga aytiladi. avtomatika elementlari tо‗rt xil strukturaviy belgilanish sxemalaridan iborat bо‗ladi (1.1- jadval): a) oddiy bir martali (birlamchi) tо‗g‗ridan-tо‗g‗ri о‗zgartirish; b) ketma-ketli tо‗g‗ridan-tо‗g‗ri о‗zgartirish; v) differensial sxemali; g) kompensatsion sxemali. oddiy о‗lchash о‗zgartirgichlari (a) bir dona elementdan tashkil topgan bо‗ladi. ketma-ketli о‗zgartgichlarda esa (b) oldindagi о‗zgartirgichning kirish kо‗rsatgichi keyindagi о‗zgartgichning chiqishi hisoblanadi. odatda birlamchi о‗zgartirgich sezgirlik elementi (se), ohirgi (keyingi) о‗zgartirgich esa chiqish elemeti deb yuritiladi. о‗zgartirgichlarning ketma-ketligi ulanish usuli bir martali о‗zgartirishda chiqish signalidan foydalanish qulay bо‗lgan sharoitda …

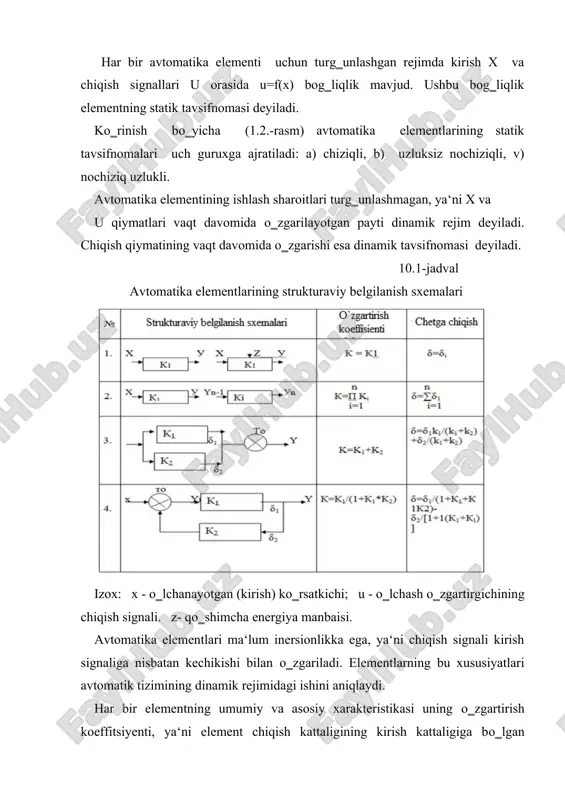

atchiklar); · bir energiya kо‗rinishidagi signalni boshqa energiya kо‗rinishdagi signalga о‗zgartirish (elektromexanik, termoelektrik, pnevmoelektrik, fotoelektrik va xakozo о‗zgartgichlari); · signal tabiatini о‗zgartirmasdan uning kattaliklarini о‗zgartirish (kuchaytirgichlar); · signalning kо‗rinishini о‗zgartirish (analog-raqam, raqam analog о‗zgartkichlari). · signalning formasini о‗zgartirish (taqqoslash vositalari), · mantiqiy operatsiyalarni bajarish (mantiqiy elementlar), · signallarni taqsimlash (taqsimlagich va kommutatorlar), · signallarni saqlash (xotira va saqlash elementlari), · programmali signallarni hosil qilish (programmali elementlar), · bevosita jarayonga ta‘sir qiluvchi vositalar (ijrochi elementlar). avtomatika elementlarining funksiyalari xar hil bо‗lganiga qaramay, ularning parametrlari umumiy hisoblanadi va ularga quyidagilar kiradi: · statik va dinamik rejimlardagi tavsifnomalari; · uzatish koeffitsiyenti (sezgirlik, kuchaytirish va stabilizatsiya koeffitsiyentlari); - xatolik (nostabillik); - sezgirlik chegarasi. har bir avtomatika elementi uchun turg‗unlashgan rejimda kirish x va chiqish signallari u orasida u=f(x) bog‗liqlik mavjud. ushbu bog‗liqlik elementning statik tavsifnomasi deyiladi. kо‗rinish bо‗yicha (1.2.-rasm) avtomatika elementlarining statik tavsifnomalari uch guruxga ajratiladi: a) chiziqli, b) uzluksiz nochiziqli, v) nochiziq uzlukli. …

tizimining dinamik rejimidagi ishini aniqlaydi. har bir elementning umumiy va asosiy xarakteristikasi uning о‗zgartirish koeffitsiyenti, ya‘ni element chiqish kattaligining kirish kattaligiga bо‗lgan nisbatiga teng. avtomatik tizimlarning elementlari miqdor va sifat о‗zgartirishlarni bajaradi. miqdor о‗zgartirishlar kuchaytirish, stabillash va boshqa koeffitsiyentlarni nazarda tutadi. sifat о‗zgartirishda bir fizikaviy kattalik ikkinchisiga о‗tadi. bu holda о‗zgartirish koeffitsiyenti element sezgirligi deyiladi. 10.2.- rasm. avtomatika elementlarining statik tavsifnomalari. a) - chiziqli ks= kg= const; b) - uzluksiz nochiziqli; kskg const. v)- nochiziq uzlukli kskq const f avtomatika elementining yana bir muhim tavsifnomasi – element (kirish kattaligi о‗zgarishiga bog‗lik bо‗lmagan) chiqish kattaligining о‗zgarishidan hosil bо‗lgan о‗zgartirish xatosidir. bu xatoga sabab atrof-muhit xaroratining, ta‘minlash kuchlanishining о‗zgarishi va kabilar bо‗lishi mumkin. element xarakteristikalarining о‗zgarishi natijasida paydo bо‗ladigan hato nostabillik deb ataladi. ba‘zi elementlarning chiqish va kirish kattaliklari о‗rtasida kо‗p qiymatli bog‗lanish mavjud. bunga quruq ishqalanish, gisterezis va boshqalar sabab bо‗lishi mumkin. bunda kattalikning xar bir kirish qiymatiga uning bir necha …

ish kabi ish jarayonlarni bajarish maqsadida avtomatik sxemalardan foydalinadi. avtomatika sxemalari asosiy hujjat hisoblanadi va ular funksional, strukturaviy, prinsipial va montaj sxemalariga bо‗linadi. funksional sxemalar moslamalarni, elementlarni, vositalarni о‗zaro bog‗lanishlarini va xarakatlanishlarini ifodalaydi. elementlar sxemada tо‗rtburchak shaklida belgilinadi, ularning orasidagi aloqalar esa strelkali chiziqlar bilan belgilanadi. strelkaning yо‗nalishi signalning о‗tishini kо‗rsatadi (1.3 - rasm). 10. 3.- rasm. avtomatikaning funksional sxemasi. te - topshirish elementi; bk-boshqarish va qabul qilish elementi; im - ijro mexanizmi; be-boshqarish elementi; bu - birlamchi о‗zgartirgich. strukturaviy sxema avtomatik tizimni tashkiliy qismlarining о‗zaro bog‗lanishlarini kо‗rsatib, ularning dinamik xususiyatlarini tavsiflaydi. strukturaviy sxemalar funksional va prinsipial sxemalar asosida ishlanadi. strukturaviy sxemada aniq vosita, rostlagich, element kо‗rsatilmasdan, balki о‗tayotgan fizikaviy jarayonning matematik modeli kо‗rsatiladi. strukturaviy sxemada elementlar tо‗rtburchak shaklida ifodalanadi va ularning ichida elementning matematik modeli yoziladi (10.4- rasm). 10.4. - rasm. avtomatikaning strukturaviy sxemasi. avtomatik rostlash tizimining keyingi tahlili elementlarning dinamik xarakteristikalarini aniqlash va tizimning strukturaviy sxemasini yaratishdan iborat …
