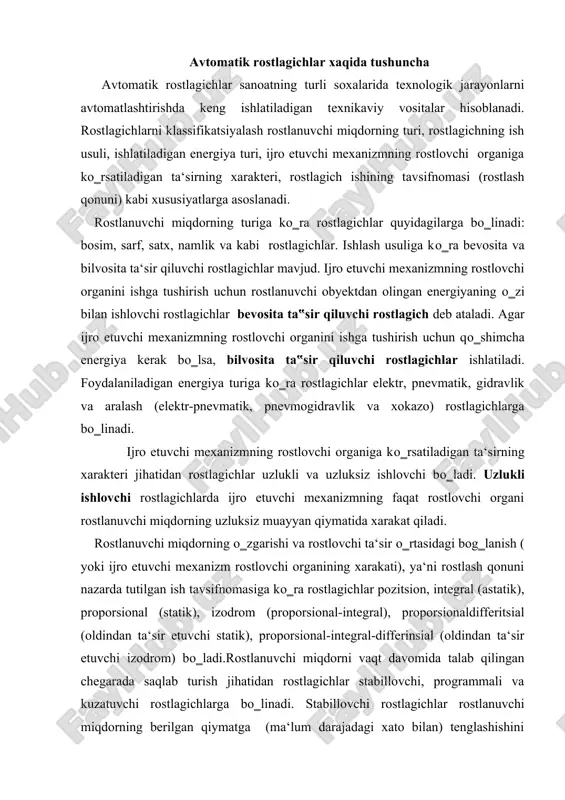

1522724853_70630.doc avtomatik rostlagichlar xaqida tushuncha va ularning turlari reja: 1. avtomatik rostlagichlar xaqida tushuncha. 2. avtomatik rostlagichlar turlari. 3. proporsional-differinsial rostlagichlar avtomatik rostlagichlar xaqida tushuncha avtomatik rostlagichlar sanoatning turli soxalarida texnologik jarayonlarni avtomatlashtirishda keng ishlatiladigan texnikaviy vositalar hisoblanadi. rostlagichlarni klassifikatsiyalash rostlanuvchi miqdorning turi, rostlagichning ish usuli, ishlatiladigan energiya turi, ijro etuvchi mexanizmning rostlovchi organiga kо‗rsatiladigan ta‘sirning xarakteri, rostlagich ishining tavsifnomasi (rostlash qonuni) kabi xususiyatlarga asoslanadi. rostlanuvchi miqdorning turiga kо‗ra rostlagichlar quyidagilarga bо‗linadi: bosim, sarf, satx, namlik va kabi rostlagichlar. ishlash usuliga kо‗ra bevosita va bilvosita ta‘sir qiluvchi rostlagichlar mavjud. ijro etuvchi mexanizmning rostlovchi organini ishga tushirish uchun rostlanuvchi obyektdan olingan energiyaning о‗zi bilan ishlovchi rostlagichlar bevosita ta‟sir qiluvchi rostlagich deb ataladi. agar ijro etuvchi mexanizmning rostlovchi organini ishga tushirish uchun qо‗shimcha energiya kerak bо‗lsa, bilvosita ta‟sir qiluvchi rostlagichlar ishlatiladi. foydalaniladigan energiya turiga kо‗ra rostlagichlar elektr, pnevmatik, gidravlik va aralash (elektr-pnevmatik, pnevmogidravlik va xokazo) rostlagichlarga bо‗linadi. ijro etuvchi mexanizmning rostlovchi organiga …

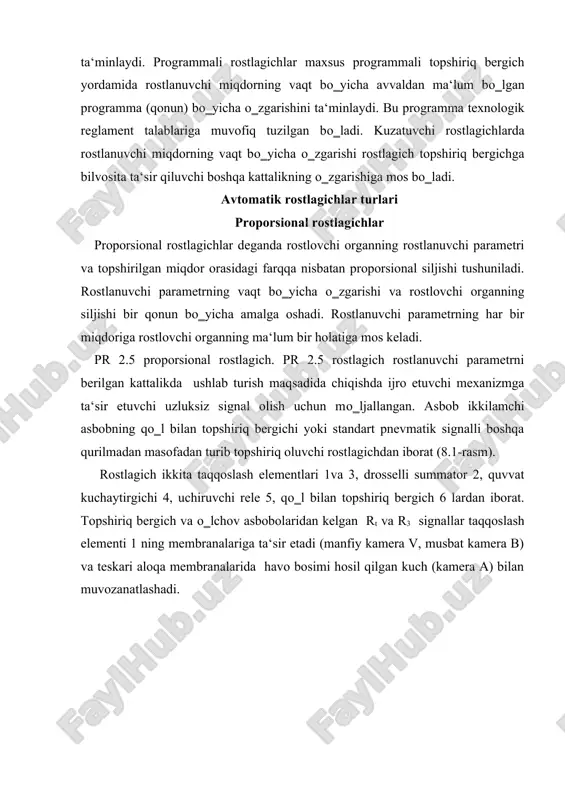

proporsional-integral), proporsionaldifferitsial (oldindan ta‘sir etuvchi statik), proporsional-integral-differinsial (oldindan ta‘sir etuvchi izodrom) bо‗ladi.rostlanuvchi miqdorni vaqt davomida talab qilingan chegarada saqlab turish jihatidan rostlagichlar stabillovchi, programmali va kuzatuvchi rostlagichlarga bо‗linadi. stabillovchi rostlagichlar rostlanuvchi miqdorning berilgan qiymatga (ma‘lum darajadagi xato bilan) tenglashishini ta‘minlaydi. programmali rostlagichlar maxsus programmali topshiriq bergich yordamida rostlanuvchi miqdorning vaqt bо‗yicha avvaldan ma‘lum bо‗lgan programma (qonun) bо‗yicha о‗zgarishini ta‘minlaydi. bu programma texnologik reglament talablariga muvofiq tuzilgan bо‗ladi. kuzatuvchi rostlagichlarda rostlanuvchi miqdorning vaqt bо‗yicha о‗zgarishi rostlagich topshiriq bergichga bilvosita ta‘sir qiluvchi boshqa kattalikning о‗zgarishiga mos bо‗ladi. avtomatik rostlagichlar turlari proporsional rostlagichlar proporsional rostlagichlar deganda rostlovchi organning rostlanuvchi parametri va topshirilgan miqdor orasidagi farqqa nisbatan proporsional siljishi tushuniladi. rostlanuvchi parametrning vaqt bо‗yicha о‗zgarishi va rostlovchi organning siljishi bir qonun bо‗yicha amalga oshadi. rostlanuvchi parametrning har bir miqdoriga rostlovchi organning ma‘lum bir holatiga mos keladi. pr 2.5 proporsional rostlagich. pr 2.5 rostlagich rostlanuvchi parametrni berilgan kattalikda ushlab turish maqsadida chiqishda ijro etuvchi mexanizmga …

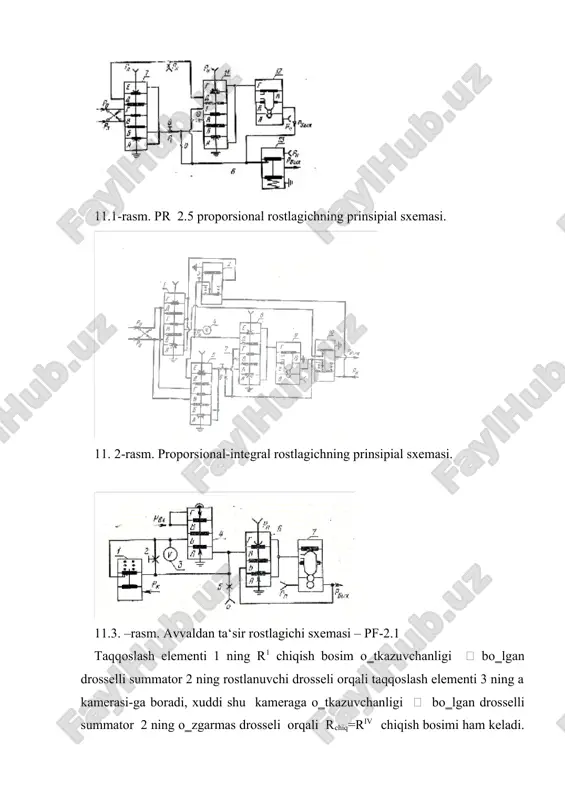

manfiy kamera v, musbat kamera b) va teskari aloqa membranalarida havo bosimi hosil qilgan kuch (kamera a) bilan muvozanatlashadi. 11.1-rasm. pr 2.5 proporsional rostlagichning prinsipial sxemasi. 11. 2-rasm. proporsional-integral rostlagichning prinsipial sxemasi. 11.3. –rasm. avvaldan ta‘sir rostlagichi sxemasi – pf-2.1 taqqoslash elementi 1 ning r1 chiqish bosim о‗tkazuvchanligi  bо‗lgan drosselli summator 2 ning rostlanuvchi drosseli orqali taqqoslash elementi 3 ning a kamerasi-ga boradi, xuddi shu kameraga о‗tkazuvchanligi  bо‗lgan drosselli summator 2 ning о‗zgarmas drosseli orqali rchiq=riv chiqish bosimi ham keladi. taqqoslash elementi 3 ning chiqish bosimi quvvat kuchaytirgichi yordamida kuchaytiriladi hamda ikkinchi taqqoslash elementi bilan manfiy teskari aloqada bо‗ladi. sistemada hosil bо‗ladigan avtotebranishlarni yо‗qotish maqsadida taqqoslash elementi 3 ga ikkita teskari aloqa kiritilgan: v kameraga manfiy va b kameraga musbat. sistema muvozanati buzilgan hollarda rо‗y beradigan avtotebranishlar musbat teskari aloqa yо‗liga о‗rnatilgan о‗zgarmas drossel bilan tо‗xtatiladi. qо‗l bilan boshqarishga о‗tish maqsadida rostlagichni uzish uchun о‗chiruvchi rele 5 dan …

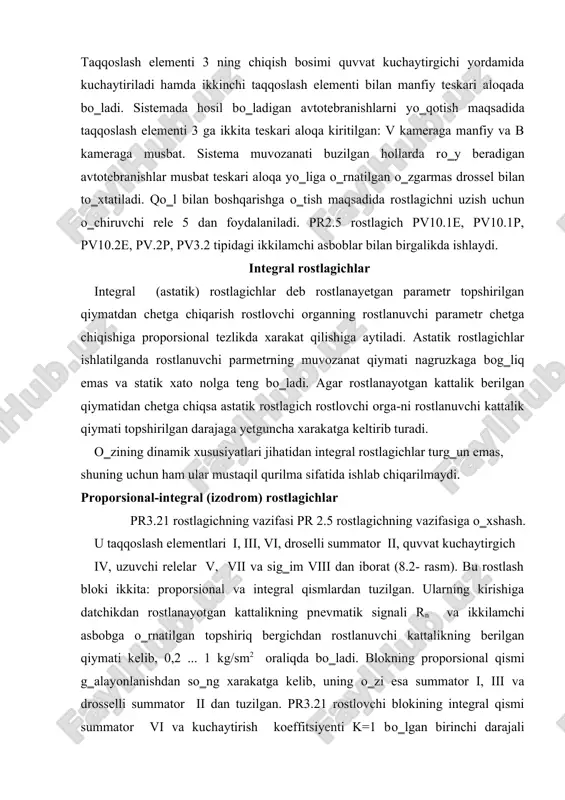

rilma sifatida ishlab chiqarilmaydi. proporsional-integral (izodrom) rostlagichlar pr3.21 rostlagichning vazifasi pr 2.5 rostlagichning vazifasiga о‗xshash. u taqqoslash elementlari i, iii, vi, droselli summator ii, quvvat kuchaytirgich iv, uzuvchi relelar v, vii va sig‗im viii dan iborat (8.2- rasm). bu rostlash bloki ikkita: proporsional va integral qismlardan tuzilgan. ularning kirishiga datchikdan rostlanayotgan kattalikning pnevmatik signali rn va ikkilamchi asbobga о‗rnatilgan topshiriq bergichdan rostlanuvchi kattalikning berilgan qiymati kelib, 0,2 ... 1 kg/sm2 oraliqda bо‗ladi. blokning proporsional qismi g‗alayonlanishdan sо‗ng xarakatga kelib, uning о‗zi esa summator i, iii va drosselli summator ii dan tuzilgan. pr3.21 rostlovchi blokining integral qismi summator vi va kuchaytirish koeffitsiyenti k=1 bо‗lgan birinchi darajali aperoidik zvenodan tuzilgan bо‗lib, pnevmatik integrallovchi zvenodan iborat. proporsional va integral qismlarning chiqish signallari yacheyka ii da qо‗shiladi. buning uchun integrallovchi zvenoning chiqishi yacheyka ii ning i va iii summatorlari kirishiga berilishi lozim. sozlash parametrlarining (kuchaytirish koeffitsiyenti - kr, izodrom vaqti - ti) о‗zaro bog‗liq …

ni о‗rnatish imkonini beruvchi qayta qо‗shgich bilan ta‘minlangan. qayta qо‗shgichning uchta qayd qilingan xolati bor: i. dd=2 ... 50% . ii. dd=50 ...200% . iii. dd=200 ... 800% . ti =0,025 minutdan  gacha о‗zgaradi. pr3.29 rostlagichi pr3.26 dan maxalliy topshiriq bergichi borligi bilan farq qiladi. tо‗g‗ri chiziqli statik tavsifnomali pr3.21 va pr3.32 rostlagichlarida drossellash diapozonini 2 ... 3000% gacha sozlash mumkin. pr3.23 va pr3.33 nisbat rostlagichlari ikkita parametr nisbatini ushlab turish maqsadida ijro etuvchi mexanizmga boruvchi uzluksiz rostlash ta‘sirini olish uchun xizmat qiladi. rostlagichlarda nisbat zvenosi bо‗lib, unga doimiy drossel, rostlovchi drossel va topshiriq bergichlar kiradi. nisbatni sozlash chegarasi 1:1 dan 5:1 gacha yoki 1:1 dan 10:1 gacha.pr3.24 va pr3.34 nisbat rostlagichlari ikkita parametr nisbatini uchinchi parametr bо‗yicha tо‗g‗rilash bilan ushlab turish maqsadida ijro etuvchi mexanizmga boruvchi uzluksiz rostlash ta‘sirini olish uchun hizmat qiladi. proporsional-differinsial rostlagichlar agar rostlash obyektida yuklanishning о‗zgarishi tez va keskin shuningdek, kechikish katta bо‗lsa izodrom …
