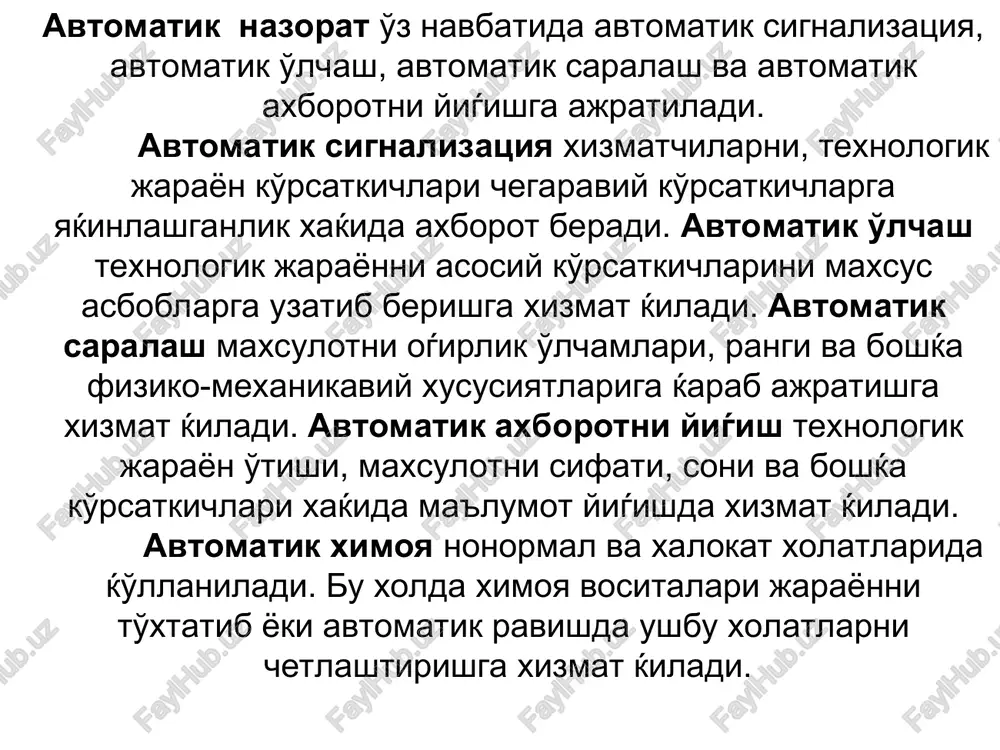

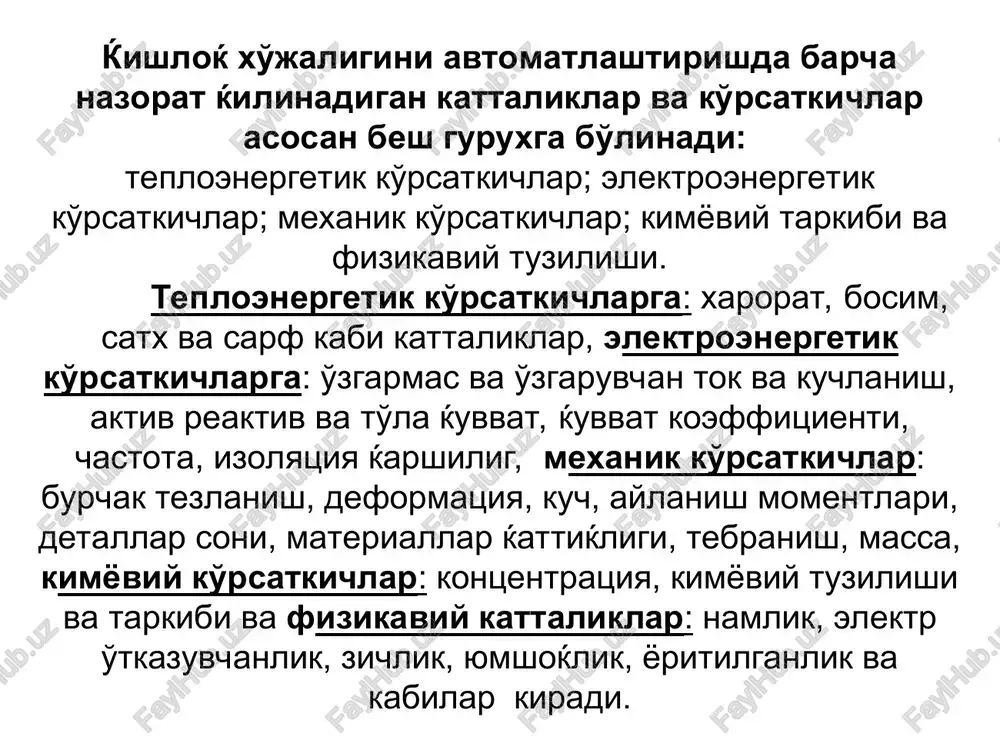

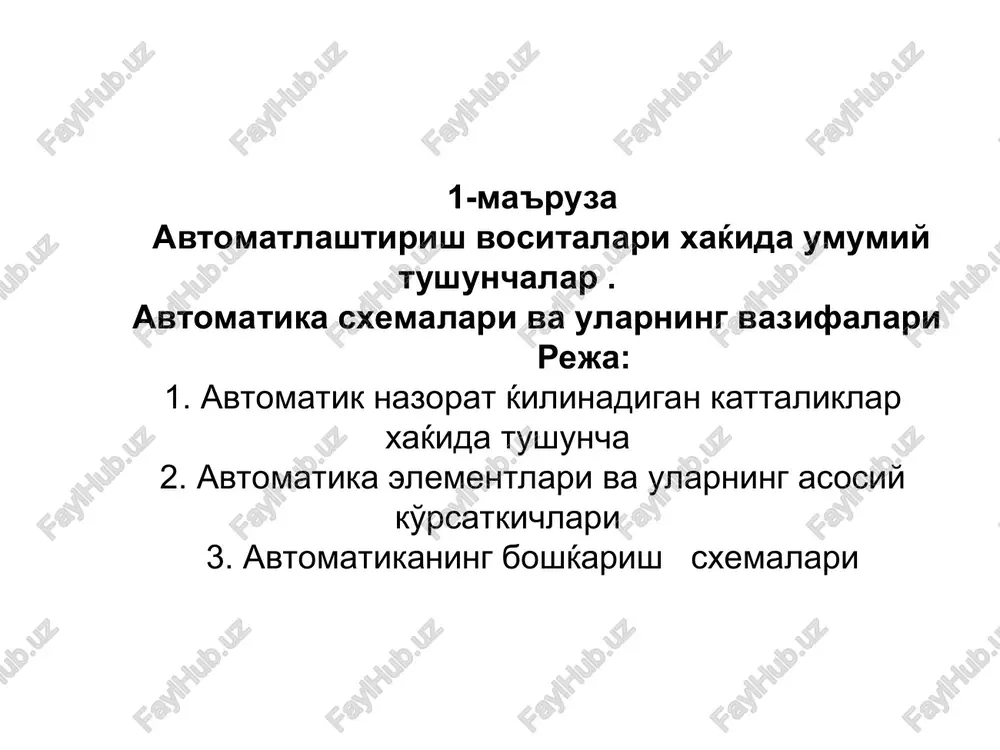

slayd 1 1-ma'ruza avtomatlashtirish vositalari xaќida umumiy tushunchalar . avtomatika sxemalari va ularning vazifalari reja: 1. avtomatik nazorat ќilinadigan kattaliklar xaќida tushuncha 2. avtomatika elementlari va ularning asosiy ko'rsatkichlari 3. avtomatikaning boshќarish sxemalari ќishloќ xo'jaligini avtomatlashtirishda barcha nazorat ќilinadigan kattaliklar va ko'rsatkichlar asosan besh guruxga bo'linadi: teploenergetik ko'rsatkichlar; elektroenergetik ko'rsatkichlar; mexanik ko'rsatkichlar; kimyoviy tarkibi va fizikaviy tuzilishi. teploenergetik ko'rsatkichlarga: xarorat, bosim, satx va sarf kabi kattaliklar, elektroenergetik ko'rsatkichlarga: o'zgarmas va o'zgaruvchan tok va kuchlanish, aktiv reaktiv va to'la ќuvvat, ќuvvat koeffitsienti, chastota, izolyatsiya ќarshilig, mexanik ko'rsatkichlar: burchak tezlanish, deformatsiya, kuch, aylanish momentlari, detallar soni, materiallar ќattiќligi, tebranish, massa, kimyoviy ko'rsatkichlar: kontsentratsiya, kimyoviy tuzilishi va tarkibi va fizikaviy kattaliklar: namlik, elektr o'tkazuvchanlik, zichlik, yumshoќlik, yoritilganlik va kabilar kiradi. avtomatik nazorat o'z navbatida avtomatik signalizatsiya, avtomatik o'lchash, avtomatik saralash va avtomatik axborotni yiѓishga ajratiladi. avtomatik signalizatsiya xizmatchilarni, texnologik jarayon ko'rsatkichlari chegaraviy ko'rsatkichlarga yaќinlashganlik xaќida axborot beradi. avtomatik o'lchash texnologik jarayonni asosiy ko'rsatkichlarini …

2 / 11

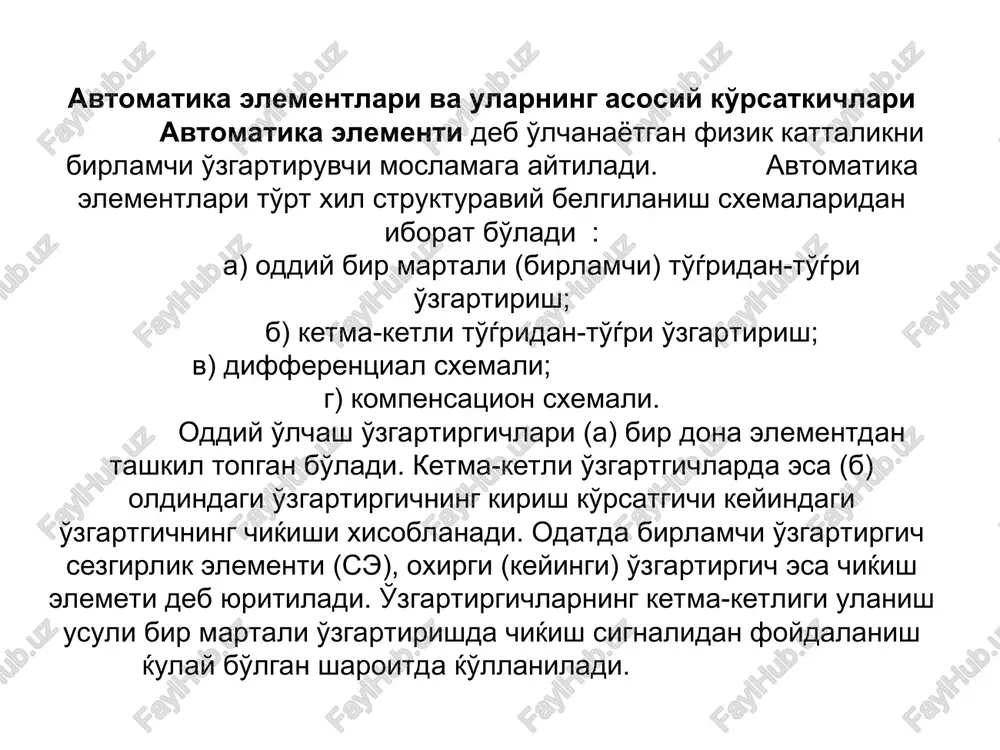

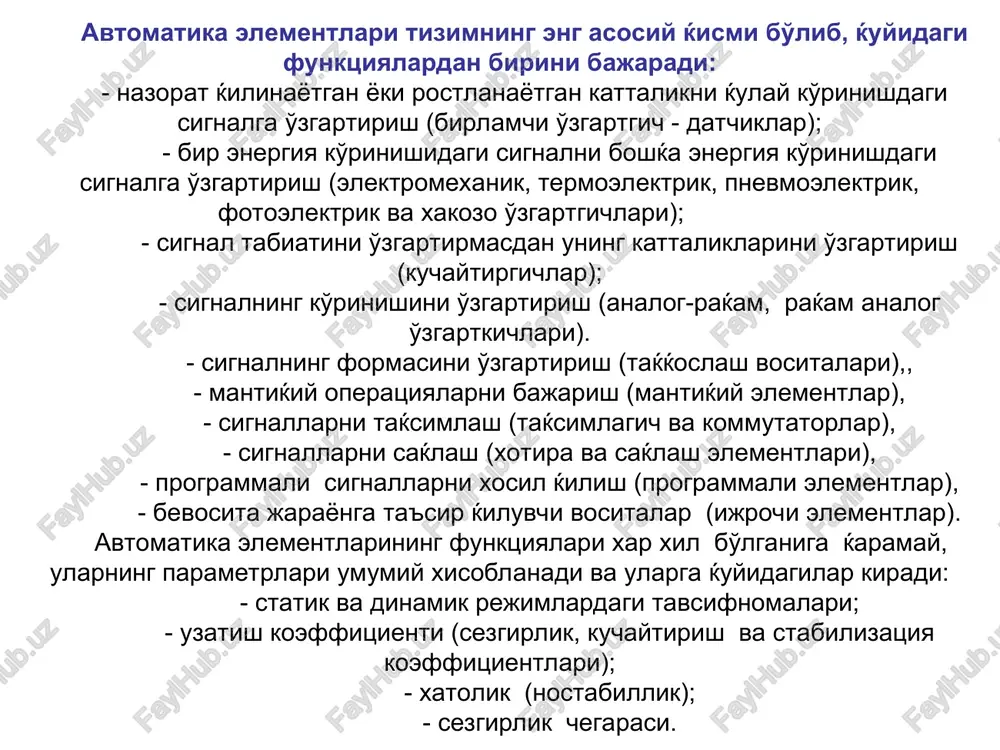

a ularning asosiy ko'rsatkichlari avtomatika elementi deb o'lchanayotgan fizik kattalikni birlamchi o'zgartiruvchi moslamaga aytiladi. avtomatika elementlari to'rt xil strukturaviy belgilanish sxemalaridan iborat bo'ladi : a) oddiy bir martali (birlamchi) to'ѓridan-to'ѓri o'zgartirish; b) ketma-ketli to'ѓridan-to'ѓri o'zgartirish; v) differentsial sxemali; g) kompensatsion sxemali. oddiy o'lchash o'zgartirgichlari (a) bir dona elementdan tashkil topgan bo'ladi. ketma-ketli o'zgartgichlarda esa (b) oldindagi o'zgartirgichning kirish ko'rsatgichi keyindagi o'zgartgichning chiќishi xisoblanadi. odatda birlamchi o'zgartirgich sezgirlik elementi (se), oxirgi (keyingi) o'zgartirgich esa chiќish elemeti deb yuritiladi. o'zgartirgichlarning ketma-ketligi ulanish usuli bir martali o'zgartirishda chiќish signalidan foydalanish ќulay bo'lgan sharoitda ќo'llaniladi. avtomatika elementlari tizimning eng asosiy ќismi bo'lib, ќuyidagi funktsiyalardan birini bajaradi: - nazorat ќilinayotgan yoki rostlanayotgan kattalikni ќulay ko'rinishdagi signalga o'zgartirish (birlamchi o'zgartgich - datchiklar); - bir energiya ko'rinishidagi signalni boshќa energiya ko'rinishdagi signalga o'zgartirish (elektromexanik, termoelektrik, pnevmoelektrik, fotoelektrik va xakozo o'zgartgichlari); - signal tabiatini o'zgartirmasdan uning kattaliklarini o'zgartirish (kuchaytirgichlar); - signalning ko'rinishini o'zgartirish (analog-raќam, raќam analog o'zgartkichlari). - …

3 / 11

ifnomalari; - uzatish koeffitsienti (sezgirlik, kuchaytirish va stabilizatsiya koeffitsientlari); - xatolik (nostabillik); - sezgirlik chegarasi. xar bir avtomatika elementi uchun turѓunlashgan rejimda kirish x va chiќish signallari u orasida u=f(x) boѓliќlik mavjud. ushbu boѓliќlik elementning statik tavsifnomasi deyiladi. ko'rinish bo'yicha (1 -rasm) avtomatika elementlarining statik tavsifnomalari uch guruxga ajratiladi: a) chiziќli, b) uzluksiz nochiziќli, v) nochiziќ uzlukli. avtomatika elementining ishlash sharoitlari turѓunlashmagan, ya'ni x va u ќiymatlari vaќt davomida o'zgarilayotgan payti dinamik rejim deyiladi. chiќish ќiymatining vaќt davomida o'zgarishi esa dinamik tavsifnomasi deyiladi.. avtomatika elementlari ma'lum inertsionlikka ega, ya'ni chiќish signali kirish signaliga nisbatan kechikishi bilan o'zgariladi. elementlarning bu xususiyatlari avtomatik tizimining dinamik rejimidagi ishini aniќlaydi. u u a b) v) 1 - rasm. avtomatika elementlarining statik tavsifnomalari. a) - chiziќli ks= kg= const; b) - uzluksiz nochiziќli; kskg const. v)- nochiziќ uzlukli kskq const u x x x kirish kattaligining element chiќishidagi signalini sezilarli darajada o'zgartirish ќobiliyatiga ega bo'lgan …

4 / 11

y sxema - avtomatik tizimni tashkiliy ќismlarining o'zaro boѓlanishlarini ko'rsatib, ularning dinamik xususiyatlarini tavsiflaydi. tarkibiy sxemalar funktsional va printsipial sxemalar asosida ishlanadi. tarkibiy sxemada aniќ vosita, rostlagich, element ko'rsatilmasdan, balki o'tayotgan fizikaviy jarayonning matematik modeli ko'rsatiladi. tarkibiy sxemada elementlar to'rtburchak shaklida ifodalanadi va ularning ichida elementning matematik modeli yoziladi (3- rasm). printsipial elektr boshqaruv sxemalari elementlarning o'zaro elektrik ulanishlarni ifodalaydi. ushbu sxemada avtomatika elementlari davlat standartlariga binoan belgilanadi. printsipial sxemadagi shartli belgilar butun moslamani, tizimning ish printsipini tushunishga yordam beradi (5- rasm). 5- rasm. printsipial elektr boshqaruv sxemasi
