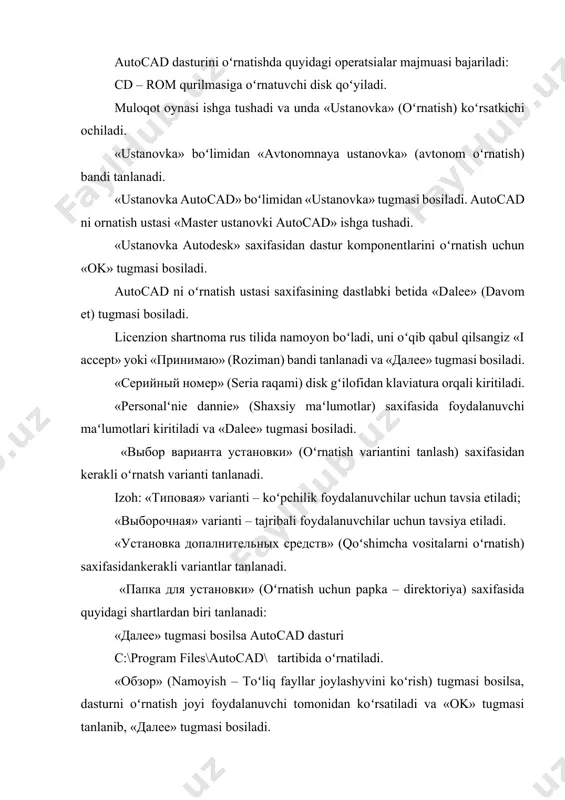

1668024787.docx autocad dasturi. umumiy tushunchalar rеja: 1. autocad dasturiy paketini o’rnatish va ishga tushirish. 2. autocad dasturiy paketi qism dasturlari bilan tanishish. 3. autocad dasturiy paketida uch o’lchamli grafika. 4. printsipial elektrik sxemalar. 5. printsipial pnevmatik sxemalar. autocad dasturini oʻrnatishda quyidagi operatsialar majmuasi bajariladi: cd – rom qurilmasiga oʻrnatuvchi disk qoʻyiladi. muloqot oynasi ishga tushadi va unda «ustаnоvkа» (oʻrnatish) koʻrsatkichi ochiladi. «ustаnоvkа» boʻlimidan «аvtоnоmnаya ustаnоvkа» (avtonom oʻrnatish) bandi tanlanadi. «ustаnоvkа autocad» boʻlimidan «ustаnоvkа» tugmasi bosiladi. autocad ni ornatish ustasi «mаstеr ustаnоvki autocad» ishga tushadi. «ustаnоvkа autodesk» saxifasidan dastur komponentlarini oʻrnatish uchun «ok» tugmasi bosiladi. autocad ni oʻrnatish ustasi saxifasining dastlabki betida «dаlее» (davom et) tugmasi bosiladi. licenzion shartnoma rus tilida namoyon boʻladi, uni oʻqib qabul qilsangiz «i accept» yoki «принимаю» (roziman) bandi tanlanadi va «далее» tugmasi bosiladi. «серийный номер» (seria raqami) disk gʻilofidan klaviatura orqali kiritiladi. «pеrsоnаlʻniе dаnniе» (shaxsiy maʻlumotlar) saxifasida foydalanuvchi maʻlumotlari kiritiladi va «dаlее» tugmasi bosiladi. «выбор варианта …

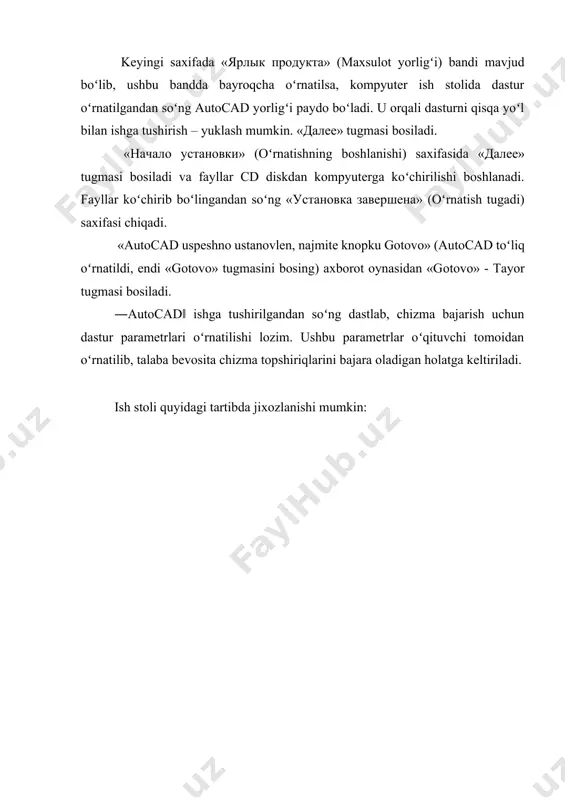

tugmasi bosiladi. keyingi saxifada «ярлык продукта» (maxsulot yorligʻi) bandi mavjud boʻlib, ushbu bandda bayroqcha oʻrnatilsa, kompyuter ish stolida dastur oʻrnatilgandan soʻng autocad yorligʻi paydo boʻladi. u orqali dasturni qisqa yoʻl bilan ishga tushirish – yuklash mumkin. «далее» tugmasi bosiladi. «начало установки» (oʻrnatishning boshlanishi) saxifasida «далее» tugmasi bosiladi va fayllar cd diskdan kompyuterga koʻchirilishi boshlanadi. fayllar koʻchirib boʻlingandan soʻng «установка завершена» (oʻrnatish tugadi) saxifasi chiqadi. «autocad uspеshnо ustаnоvlеn, nаjmitе knоpku gоtоvо» (autocad toʻliq oʻrnatildi, endi «gоtоvо» tugmasini bosing) axborot oynasidan «gоtоvо» - tayor tugmasi bosiladi. ―autocad‖ ishga tushirilgandan soʻng dastlab, chizma bajarish uchun dastur parametrlari oʻrnatilishi lozim. ushbu parametrlar oʻqituvchi tomoidan oʻrnatilib, talaba bevosita chizma topshiriqlarini bajara oladigan holatga keltiriladi. ish stoli quyidagi tartibda jixozlanishi mumkin: shb u pan ella r zaru riy para met rlar boʻl ib, ular yor dam ida oʻq uv kurs inin g barc ha topshiriqlari bajariladi. ishchi oyna panellari bilan tanishib chiqsak. menu satri va standart …

i. «prоkrutkа» - varaqlagich dast akla r yor dam ida keyi ngi chiz iq turl arin i koʻr ish mu mki n. «dispеtchеr tipоv liniy» - chiziq turlari dispetcheri muloqot oynasida ham ―ok‖ tugmasi bosiladi. obʻyekt tushunchasi autocad dasturi bilan ishlashda obʻyekt tushunchasini toʻgʻri aniqlab, tushunib olish lozim. aytaylik chizish asboblar panelidagi «pryamоugоlʻnik» - toʻgʻri toʻrtburchak chizish buyrugʻi asosida bajarilgan shaklni dastur bitta obʻyekt deb qabul qiladi. aynan shu shakl «оtrеzоk» - kesma buyrugʻi asosida bajarilsa dastur ushbu shaklni toʻrtta obʻyekt deb qabul qiladi. chunki birinchi usulda bitta buyruq bilan amal bajarildi, ikkinchi usulda esa toʻrt marta toʻgʻri chiziq chizish buyrugʻi ketma – ket takrorlandi. 2. 3. «pryamоugоlʻnik» - toʻgʻri toʻrtburchak chizish buyrugʻi asosida bajarilgan toʻrtburchak. (1 ta obʻyekt) «оtrеzоk» - kesma buyrugʻi asosida bajarilgan toʻrtburchak. (4 ta obʻyekt) bitta obʻyektdan iborat shakllar. obʻyekt va obʻyektlarni tanlash obʻyektlarni tanlash odatda ularni tahrirlash uchun zarur. bitta obʻyekt tanlanishi uchun sichqoncha koʻrsatkichi …

qoncha koʻrsatkichi 1 – nuqtadan 2 – nuqtaga qarab yoʻnaltiriladi. koʻ k ram ka asos ida obʻ yektlarni tanlash. natija. yashil ramka – toʻliq obʻyektlar majmuasini tanlashni nazarda tutadi. bunda obʻyektning biron bir qismi ramka hududiga toʻliq kirmagan boʻlsa ham obʻyekt (obʻyektlar) bari bir tanlanadi. agarda obʻyekt (obʻyektlar) ramka hududidan toʻliq tashqarida qolsa u holda ular tanlanmaydi. sichqoncha harakati 1 – nuqtadan 2 – nuqtaga qarab yoʻnaltiriladi. yashi l ramka asosid a obʻye ktlarn i tanlash. natija. «tеkst» - matn taxrirlash paneli. ushbu panelning asosiy funksiyasi matn yaratish va mavjud matnlarni tahrirlashdan iboratdir. panelda bir qator maʻlum bir funksiyalarga ega boʻlgan interaktiv tugmalar mavjud. «mnоgоstrоchnыy» - koʻp qatorli matn kiritish. «однострочный» - bir qatorli matn kiritish. «редактироват» - tahrirlash. «найти» - qidirish. «текстовые стили» - matn turlari. «масштаб» – masshtab. «вырывание» - tekislash. «преобразавать в единицы другого пространства» - boshqa muxit oʻlchov birligiga oʻtkazish. «однострочный» - bir qatorli matn kiritish. …

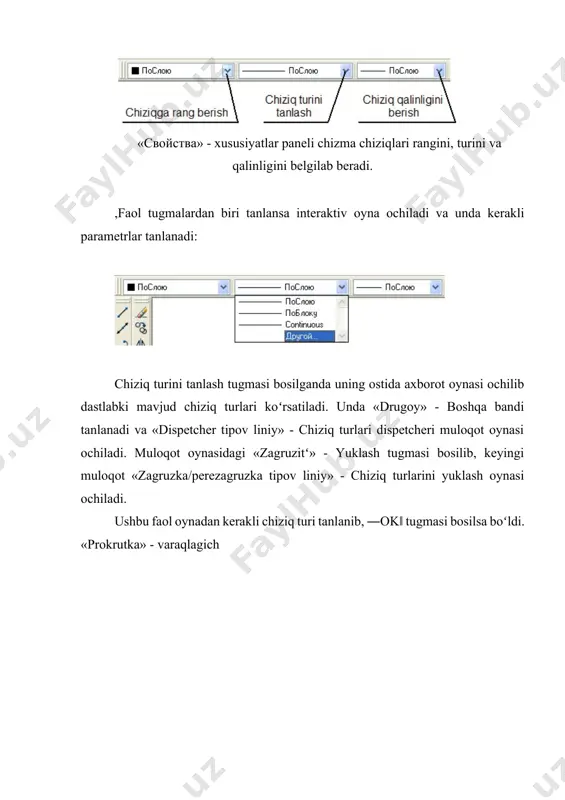

tiladi. soʻng «nаyti» - qidirish, «zаmеnitʻ» - almashtirish, «zаmеnitʻ vsе» - hammasini almash-tirish, «vыbrаtʻ vsе» - hammasini tanlash, «zumirоvаtʻ» - katta-kichiklashtirish faol tugma-lari aktivlashadi. ulardan ke-raklisi tanlanadi va «zаk-rыtʻ» - yopish tugmasi bosiladi. «текстовые стили» - matn uslublari ushbu tugma bosilganda ekranda «tеkstоvые stili» - matn uslublari oynasi ishga tushadi. shuni aytib oʻtish joizki, matn kiritishdan oldin dastlab aynan shu oyna parametrlarini oʻrnatib olish lozim. ushbu parametrlarga shrift turlari, oʻlchami, turli vaziyatlarda koʻrinishi kiradi. aks holda koʻp qatorli yoki bir qatorli matn kiritish tugmalari bosilganda har safar matn turi va oʻlchamini kiritishga toʻgʻri keladi. endi ushbu oyna bandlari bilan tanishib chiqsak. «imya stilya» - uslub nomi boʻlimida koʻk rangli va standard yozuvli oynacha mavjud. undagi (v)koʻrsatkichi bosilganda faqat standard yozuvi mavjudligi koʻrinadi. bu autocad dasturi oʻzi tanlagan parametrligidan dalolat beradi. agar biz yangi uslublarni yaratsak unda ularning nomi ushbu koʻrsatkichda koʻrinib turadi. keyingi aktiv tugma «новый» - yangi tanlansa yana …
