1 / 8

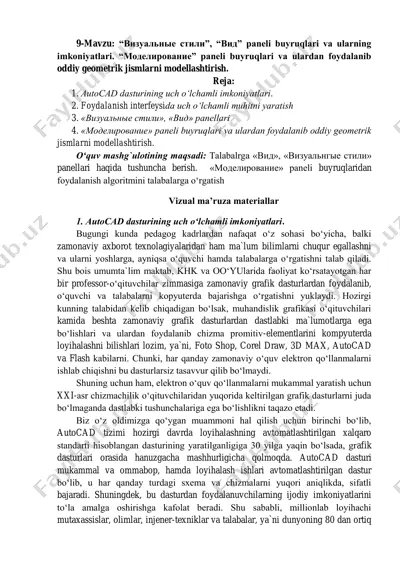

9-mavzu: “визуальные стили”, “вид” paneli buyruqlari va ularning imkoniyatlari. “моделирование” paneli buyruqlari va ulardan foydalanib oddiy geometrik jismlarni modellashtirish. reja: 1. autocad dasturining uch o‘lchamli imkoniyatlari. 2. foydalanish interfeysida uch o‘lchamli muhitni yaratish 3. «визуальные стили», «вид» panellari 4. «моделирование» paneli buyruqlari va ulardan foydalanib oddiy geometrik jismlarni modellashtirish. o‘quv mashg`ulotining maqsadi: talabalrga «вид», «визуальнгые стили» panellari haqida tushuncha berish. «моделирование» paneli buyruqlaridan foydalanish algoritmini talabalarga o‘rgatish vizual ma’ruza materiallar 1. autocad dasturining uch o‘lchamli imkoniyatlari. bugungi kunda pedagog kadrlardan nafaqat o‘z sohasi bo‘yicha, balki zamonaviy axborot texnolagiyalaridan ham ma`lum bilimlarni chuqur egallashni va ularni yoshlarga, ayniqsa o‘quvchi hamda talabalarga o‘rgatishni talab qiladi. shu bois umumta`lim maktab, khk va oo‘yularida faoliyat ko‘rsatayotgan har bir professor-o‘qituvchilar zimmasiga zamonaviy grafik dasturlardan foydalanib, o‘quvchi va talabalarni kopyuterda bajarishga o‘rgatishni yuklaydi. hozirgi kunning talabidan kelib chiqadigan bo‘lsak, muhandislik grafikasi o‘qituvchilari kamida beshta zamonaviy grafik dasturlardan dastlabki ma`lumotlarga ega bo‘lishlari va ulardan foydalanib chizma promitiv-elementlarini …

2 / 8

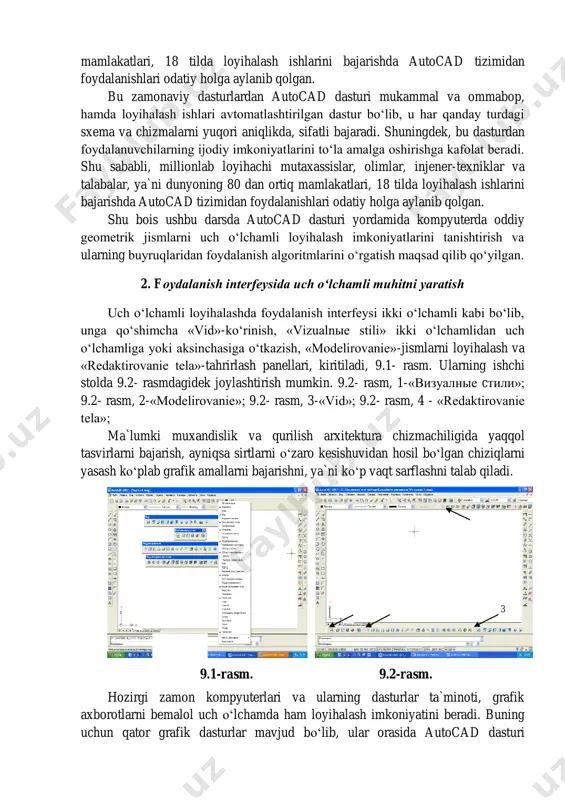

rining yaratilganligiga 30 yilga yaqin bo‘lsada, grafik dasturlari orasida hanuzgacha mashhurligicha qolmoqda. autocad dasturi mukammal va ommabop, hamda loyihalash ishlari avtomatlashtirilgan dastur bo‘lib, u har qanday turdagi sxema va chizmalarni yuqori aniqlikda, sifatli bajaradi. shuningdek, bu dasturdan foydalanuvchilarning ijodiy imkoniyatlarini to‘la amalga oshirishga kafolat beradi. shu sababli, millionlab loyihachi mutaxassislar, olimlar, injener-texniklar va talabalar, ya`ni dunyoning 80 dan ortiq mamlakatlari, 18 tilda loyihalash ishlarini bajarishda autocad tizimidan foydalanishlari odatiy holga aylanib qolgan. bu zamonaviy dasturlardan autocad dasturi mukammal va ommabop, hamda loyihalash ishlari avtomatlashtirilgan dastur bo‘lib, u har qanday turdagi sxema va chizmalarni yuqori aniqlikda, sifatli bajaradi. shuningdek, bu dasturdan foydalanuvchilarning ijodiy imkoniyatlarini to‘la amalga oshirishga kafolat beradi. shu sababli, millionlab loyihachi mutaxassislar, olimlar, injener-texniklar va talabalar, ya`ni dunyoning 80 dan ortiq mamlakatlari, 18 tilda loyihalash ishlarini bajarishda autocad tizimidan foydalanishlari odatiy holga aylanib qolgan. shu bois ushbu darsda autocad dasturi yordamida kompyuterda oddiy geometrik jismlarni uch o‘lchamli loyihalash imkoniyatlarini …

3 / 8

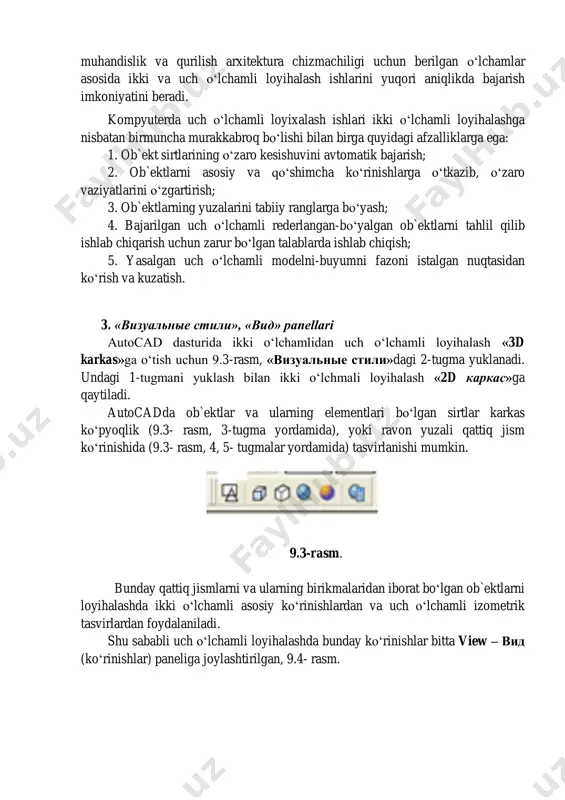

ligida yaqqol tasvirlarni bajarish, ayniqsa sirtlarni o‘zaro kesishuvidan hosil bo‘lgan chiziqlarni yasash ko‘plab grafik amallarni bajarishni, ya`ni ko‘p vaqt sarflashni talab qiladi. 9.1-rasm. 9.2-rasm. hozirgi zamon kompyuterlari va ularning dasturlar ta`minoti, grafik axborotlarni bemalol uch o‘lchamda ham loyihalash imkoniyatini beradi. buning uchun qator grafik dasturlar mavjud bo‘lib, ular orasida autocad dasturi 2- расм 3 muhandislik va qurilish arxitektura chizmachiligi uchun berilgan o‘lchamlar asosida ikki va uch o‘lchamli loyihalash ishlarini yuqori aniqlikda bajarish imkoniyatini beradi. kompyuterda uch o‘lchamli loyixalash ishlari ikki o‘lchamli loyihalashga nisbatan birmuncha murakkabroq bo‘lishi bilan birga quyidagi afzalliklarga ega: 1. ob`ekt sirtlarining o‘zaro kesishuvini avtomatik bajarish; 2. ob`ektlarni asosiy va qo‘shimcha ko‘rinishlarga o‘tkazib, o‘zaro vaziyatlarini o‘zgartirish; 3. ob`ektlarning yuzalarini tabiiy ranglarga bo‘yash; 4. bajarilgan uch o‘lchamli rederlangan-bo‘yalgan ob`ektlarni tahlil qilib ishlab chiqarish uchun zarur bo‘lgan talablarda ishlab chiqish; 5. yasalgan uch o‘lchamli modelni-buyumni fazoni istalgan nuqtasidan ko‘rish va kuzatish. 3. «визуальные стили», «вид» panellari autocad dasturida ikki o‘lchamlidan …

4 / 8

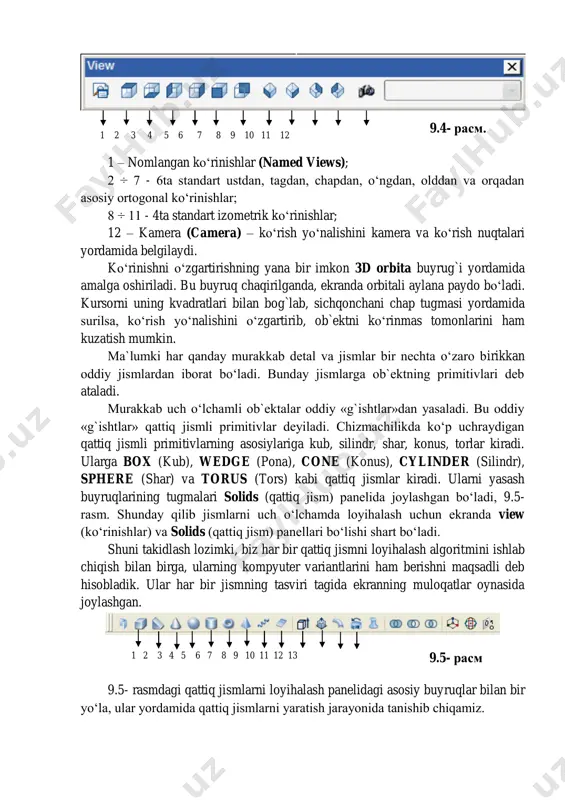

– nomlangan ko‘rinishlar (named views); 2 ÷ 7 - 6ta standart ustdan, tagdan, chapdan, o‘ngdan, olddan va orqadan asosiy ortogonal ko‘rinishlar; 8 ÷ 11 - 4ta standart izometrik ko‘rinishlar; 12 – kamera (camera) – ko‘rish yo‘nalishini kamera va ko‘rish nuqtalari yordamida belgilaydi. ko‘rinishni o‘zgartirishning yana bir imkon 3d orbita buyrug`i yordamida amalga oshiriladi. bu buyruq chaqirilganda, ekranda orbitali aylana paydo bo‘ladi. kursorni uning kvadratlari bilan bog`lab, sichqonchani chap tugmasi yordamida surilsa, ko‘rish yo‘nalishini o‘zgartirib, ob`ektni ko‘rinmas tomonlarini ham kuzatish mumkin. ma`lumki har qanday murakkab detal va jismlar bir nechta o‘zaro birikkan oddiy jismlardan iborat bo‘ladi. bunday jismlarga ob`ektning primitivlari deb ataladi. murakkab uch o‘lchamli ob`ektalar oddiy «g`ishtlar»dan yasaladi. bu oddiy «g`ishtlar» qattiq jismli primitivlar deyiladi. chizmachilikda ko‘p uchraydigan qattiq jismli primitivlarning asosiylariga kub, silindr, shar, konus, torlar kiradi. ularga box (kub), wedge (pona), cone (konus), cylinder (silindr), sphere (shar) va torus (tors) kabi qattiq jismlar kiradi. ularni yasash buyruqlarining tugmalari …

5 / 8

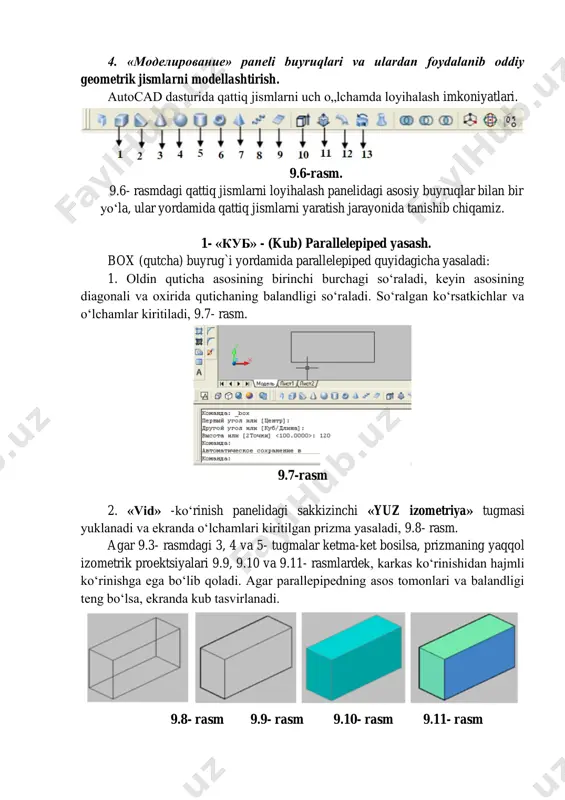

i uch o„lchamda loyihalash imkoniyatlari. 9.6-rasm. 9.6- rasmdagi qattiq jismlarni loyihalash panelidagi asosiy buyruqlar bilan bir yo‘la, ular yordamida qattiq jismlarni yaratish jarayonida tanishib chiqamiz. 1- «куб» - (kub) parallelepiped yasash. box (qutcha) buyrug`i yordamida parallelepiped quyidagicha yasaladi: 1. oldin quticha asosining birinchi burchagi so‘raladi, keyin asosining diagonali va oxirida qutichaning balandligi so‘raladi. so‘ralgan ko‘rsatkichlar va o‘lchamlar kiritiladi, 9.7- rasm. 9.7-rasm 2. «vid» -ko‘rinish panelidagi sakkizinchi «yuz izometriya» tugmasi yuklanadi va ekranda o‘lchamlari kiritilgan prizma yasaladi, 9.8- rasm. agar 9.3- rasmdagi 3, 4 va 5- tugmalar ketma-ket bosilsa, prizmaning yaqqol izometrik proektsiyalari 9.9, 9.10 va 9.11- rasmlardek, karkas ko‘rinishidan hajmli ko‘rinishga ega bo‘lib qoladi. agar parallepipedning asos tomonlari va balandligi teng bo‘lsa, ekranda kub tasvirlanadi. 9.8- rasm 9.9- rasm 9.10- rasm 9.11- rasm 2- «клин», «wedge» - pona yarim parallelepiped yasash bu buyruq quyidagicha bajariladi: oldin ponaning asos uchining burchagi so‘raladi, keyin diagonal bo‘yicha ikkinchi asos uchi va oxirida ponaning …
