kesmalar haqida umumiy tushunchalar

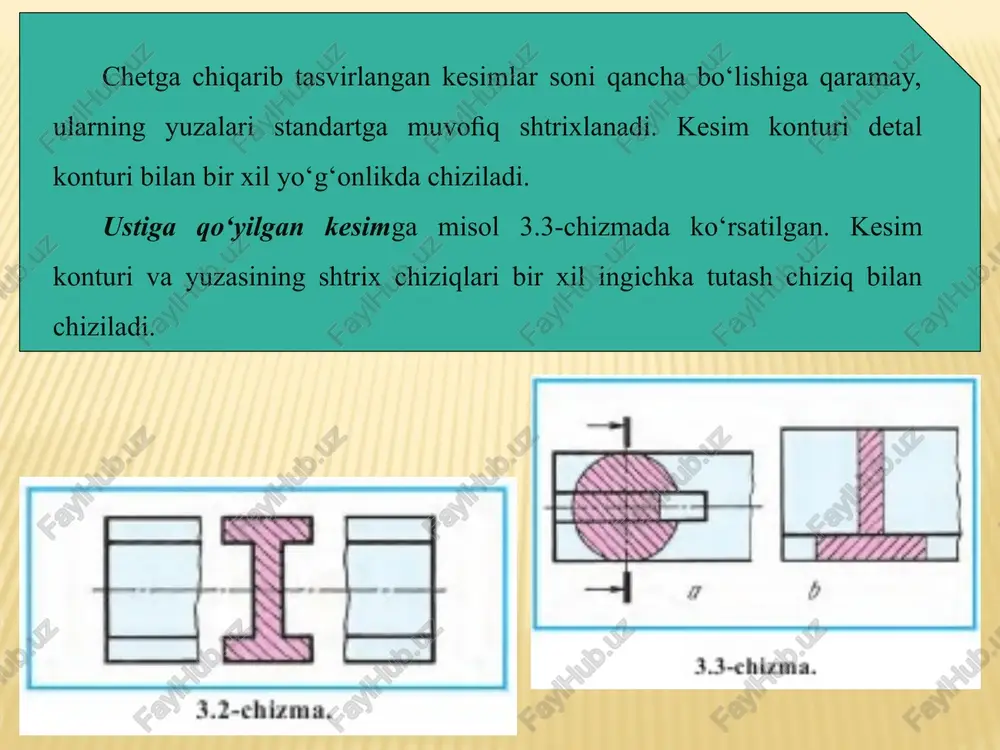

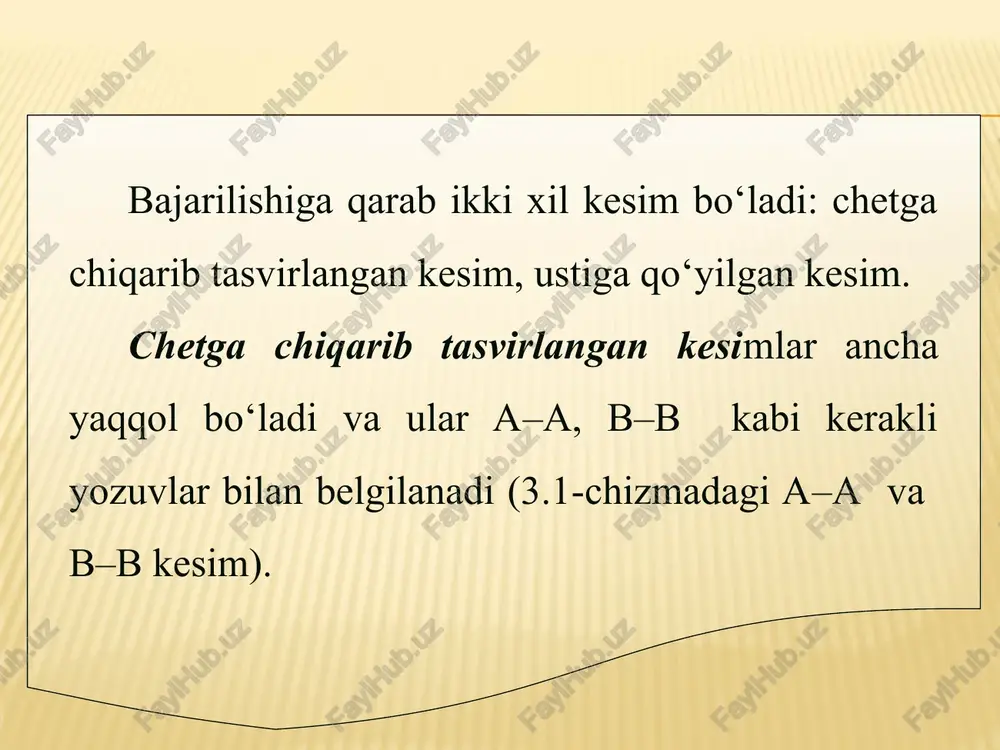

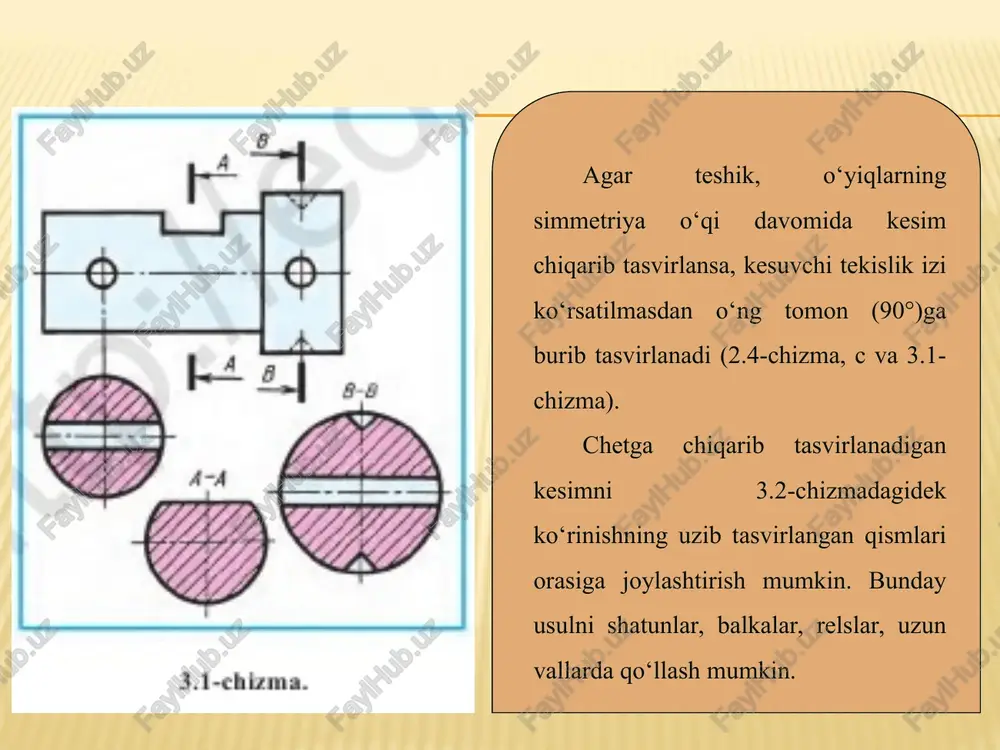

www.arxiv.uz kesmalar haqida umumiy tushunchalar. chizmalarda materiallarning grafik belgilanishi * 1. kesmalar haqida umumiy tushunchalar 2. chizmalarda materiallarning grafik belgilanishi bajarilishiga qarab ikki xil kesim bo‘ladi: chetga chiqarib tasvirlangan kesim, ustiga qo‘yilgan kesim. chetga chiqarib tasvirlangan kesimlar ancha yaqqol bo‘ladi va ular a–a, b–b kabi kerakli yozuvlar bilan belgilanadi (3.1-chizmadagi a–a va b–b kesim). * agar teshik, o‘yiqlarning simmetriya o‘qi davomida kesim chiqarib tasvirlansa, kesuvchi tekislik izi ko‘rsatilmasdan o‘ng tomon (90°)ga burib tasvirlanadi (2.4-chizma, c va 3.1-chizma). chetga chiqarib tasvirlanadigan kesimni 3.2-chizmadagidek ko‘rinishning uzib tasvirlangan qismlari orasiga joylashtirish mumkin. bunday usulni shatunlar, balkalar, rel...

Этот файл содержит 18 стр. в формате PPT (2,5 МБ). Чтобы скачать "kesmalar haqida umumiy tushunchalar", нажмите кнопку Telegram слева.
