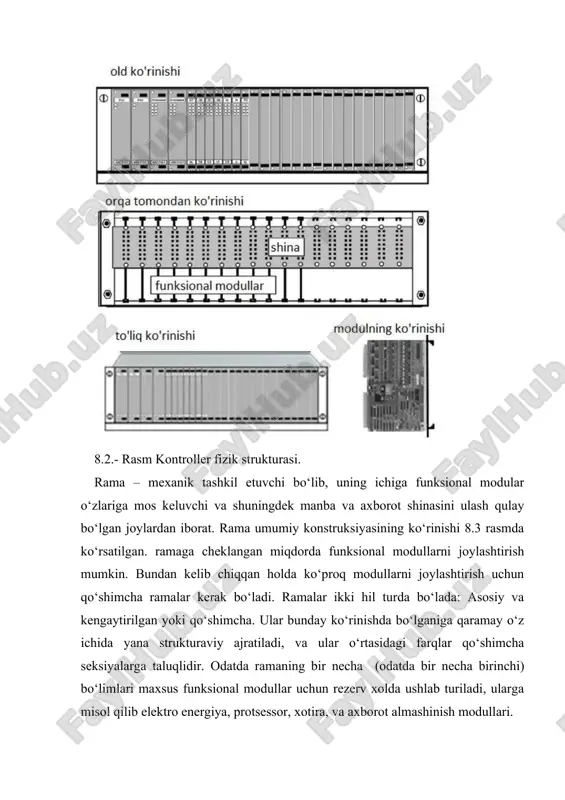

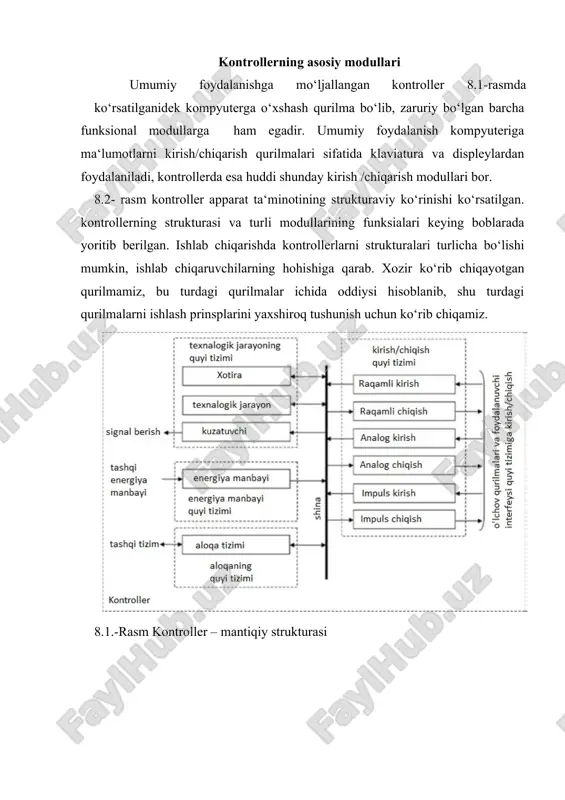

1522742473_70639.doc kontrollerning apparat tuzulish strukturasi reja: 1.kontrollerning asosiy modullari. 2.kontroller modullarinig tuzilishi. 3. himoya moduli kontrollerning asosiy modullari umumiy foydalanishga mo‘ljallangan kontroller 8.1-rasmda ko‘rsatilganidek kompyuterga o‘xshash qurilma bo‘lib, zaruriy bo‘lgan barcha funksional modullarga ham egadir. umumiy foydalanish kompyuteriga ma‘lumotlarni kirish/chiqarish qurilmalari sifatida klaviatura va displeylardan foydalaniladi, kontrollerda esa huddi shunday kirish /chiqarish modullari bor. 8.2- rasm kontroller apparat ta‘minotining strukturaviy ko‘rinishi ko‘rsatilgan. kontrollerning strukturasi va turli modullarining funksialari keying boblarada yoritib berilgan. ishlab chiqarishda kontrollerlarni strukturalari turlicha bo‘lishi mumkin, ishlab chiqaruvchilarning hohishiga qarab. xozir ko‘rib chiqayotgan qurilmamiz, bu turdagi qurilmalar ichida oddiysi hisoblanib, shu turdagi qurilmalarni ishlash prinsplarini yaxshiroq tushunish uchun ko‘rib chiqamiz. 8.1.-rasm kontroller – mantiqiy strukturasi 8.2.- rasm kontroller fizik strukturasi. rama – mexanik tashkil etuvchi bo‘lib, uning ichiga funksional modular o‘zlariga mos keluvchi va shuningdek manba va axborot shinasini ulash qulay bo‘lgan joylardan iborat. rama umumiy konstruksiyasining ko‘rinishi 8.3 rasmda ko‘rsatilgan. ramaga cheklangan miqdorda funksional modullarni joylashtirish …

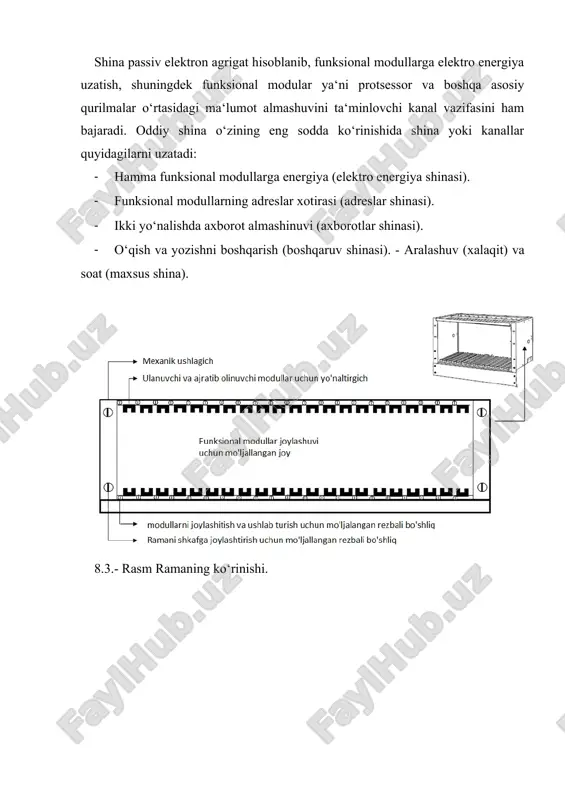

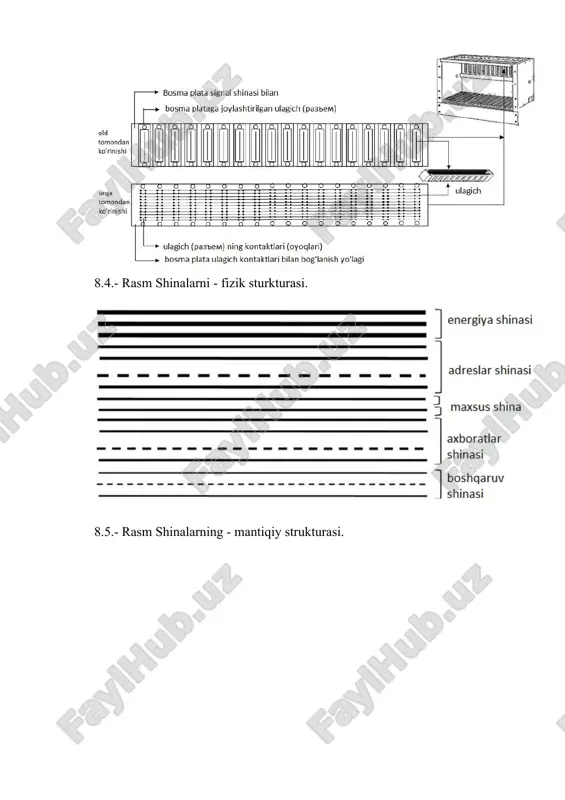

funksional modullarga elektro energiya uzatish, shuningdek funksional modular ya‘ni protsessor va boshqa asosiy qurilmalar o‘rtasidagi ma‘lumot almashuvini ta‘minlovchi kanal vazifasini ham bajaradi. oddiy shina o‘zining eng sodda ko‘rinishida shina yoki kanallar quyidagilarni uzatadi: · hamma funksional modullarga energiya (elektro energiya shinasi). · funksional modullarning adreslar xotirasi (adreslar shinasi). · ikki yo‘nalishda axborot almashinuvi (axborotlar shinasi). · o‘qish va yozishni boshqarish (boshqaruv shinasi). - aralashuv (xalaqit) va soat (maxsus shina). 8.3.- rasm ramaning ko‘rinishi. 8.4.- rasm shinalarni - fizik sturkturasi. 8.5.- rasm shinalarning - mantiqiy strukturasi. 8.6.- rasm funksional modul. shinadagi kanallar yoki linyalarning soni protsesserning arxitekturasidan (mikroprotsessor / kompyuter) ishlatiladigan kontrollerlardan kelib chiqqan bo‘ladi. funksional modular. funksional modullar aniq bir maqsadda xizmat qiladi, shuningdek protsessorli modul bilan axborot almashinish uchun shinaga ulanish imkoniyatiga ham ega. funksional modullarda odatda quyidagilar bo‘ladi: · xotira · kirish/chiqish · aloqa tizimi · himoya sxemasi. funksional modulning yuqori qismi shina interfeysining elektron sxemasiga, shuningdek modulning …

i. tizim kabeli ko‘p o‘zakli (mnogajilniy)signal kabel ko‘rinishida bo‘lib, o‘lchov qurilmalari yoki foydalanuvchi interfeysi qo‘shimchalari bilan ulashda qulaylik uchun kabelning bir uchida funksional modulga ulanish va, kabelning qarama qarshi uchida esa terminal bloki bilan ulanish uchun maxsus konektori mavjud. kabel ichidagi signal simlari soni funksional modul uchun zaruriy ulanishlardan kelib chiqiladi. umuman olganda tizim kabellari funksional modullardan kantroller korpusiga kirish/chiqish signallarini uzatish uchun ko‘p qo‘llaniladi. 8.7.- rasm. tizim kabeli. shinadagi axborot almashinuvi. bu asosiy tushunchalarni tushuntirish uchun, protsessor moduli shnadagi asosiy qurilma sifatida aytilgan paytda, shinadagi boshqa barcha funksional modullar ya‘ni kirishtish/chiqarish , aloqa tizimi, shuningdek havsizlikni ta‘minlovchi sxema, shinada ikkinchi darajali qurilmalar bo‘lib qoladi. shinadagi axborot almashinuvi to‘liq protsessor moduli tomonida boshqariladi. axborot almashinuvi quyidagi ketma ketlikda amalga oshiriladi:  boshqariluvchi moduldan protsessor moduliga: · protsessor moduli boshqariluvchi modulning shinadagi manzilini aniqlaydi. · protsessor moduli shinaga nazorat signalini yuboradi. · boshqaruv moduliga adresslangan axborot shinaga joylashtiriladi. · protsessor moduli …

i – kontrollerning yadrosi hisoblanib, avtomatlashtirish stratigiyasi asosida qurilgan, shuningdek buyruqlar bajarilishini nazorat qilish va boshqa bir necha amallar bakarilishini o‘z ichiga oladi. bu modul funksional modullar yordamida axborotlarni yeg‘ish va boshqaruvni amalga oshiradi. 8.9 rasmda ko‘rsatilganidek modulda impuls takt generatori mavjud, bu impulslar yordamida modul hamma sinxronlashlar va o‘zi bajarayotgan amallarni sinxron ravishda bilib turishi shuningdek vaqtni aniqlashda ham foydalanadi. shuningdek protsessor takt signallar yordamida shinadagi boshqa funksional modullar bilan axborot almashinuvini to‘g‘risidagi tashqi sinxrolashtirishlarda ham ishlatiladi. shinali interfeys sxemasi protsessor modulining yuqori qismida joylashtirilgan. 8.8.- rasm protsessor moduli. xotira moduli xotira moduli ikki qisimdan iboratdir: · energiya talab qilmaydigan xotira (rom – doimiy xotira yoki shu turdagi xotira) bo‘lib tizimni saqlab turish va avtomatlashtirish tizimi dasturlarini saqlab turish uchun ishlatiladi. · energiya talab xotira (ram – operativ xotira) bo‘lib joriy axborotlarni, ma‘lumotlarni qayta ishlash va saqlash uchun ishlatiladi. 8.9.- rasm xotira moduli himoya moduli himoya moduli, yoki nazoratchi …

a‘ni kotrollerning yadrosi ish xolatidan bir necha sabablar tufayli ishlamay qoladi. bunday xatoliklar tuzatib bo‘lmas xatoliklar safiga kiradi, bunday xatoliklar yuz berganda darxol xabar berish kerak. odatiy tuzatib bo‘lmas xatoliklar quyidagi elementlarning shikastlanishidan kelib chiqadi: · elektro energiya · protsessor · xotira elektro energiya bilan bog‘liq xatolik istalgan tashqi energiya ta‘minoti bilan yoki elektro energiya modulining o‘zida ham sodir bo‘lishi mumkin. protsessor bilan bog‘liq xatolik apparat ta‘minotidagi shikastlanishlar (ya‘ni protsessor yoki xotiraning shikastlanish) bilan yoki dasturiy ta‘minot (dasturlarning siklik takrorlanishi yoki dasturlarning osilib qolishi) bilan ham bog‘liq bo‘lishi mumkin. bu xatoliklardan istalgan bittasi kontrollerni ishlamay qolishiga sabab bo‘ladi. keying bo‘limlarda kontrollerda hosil bo‘lgan tuzatib bo‘lmas va tuzatish imkoniyati bor xatoliklar to‘g‘risida ko‘rib chiqamiz. himoya tizimi fatal xatoliklar, ya‘ni protsessor umuman ishlamay qolgan vaqtda (elektro energiyadagi sakrashlar) yuz bergan xolatlarda o‘zi darxol xabar beradi. raqamli kirishli modul raqamli kirishli modul diskret signallarga ega o‘lchov qurilmalarining chiqish signallarini va foydalanuvchi tizim osti …
