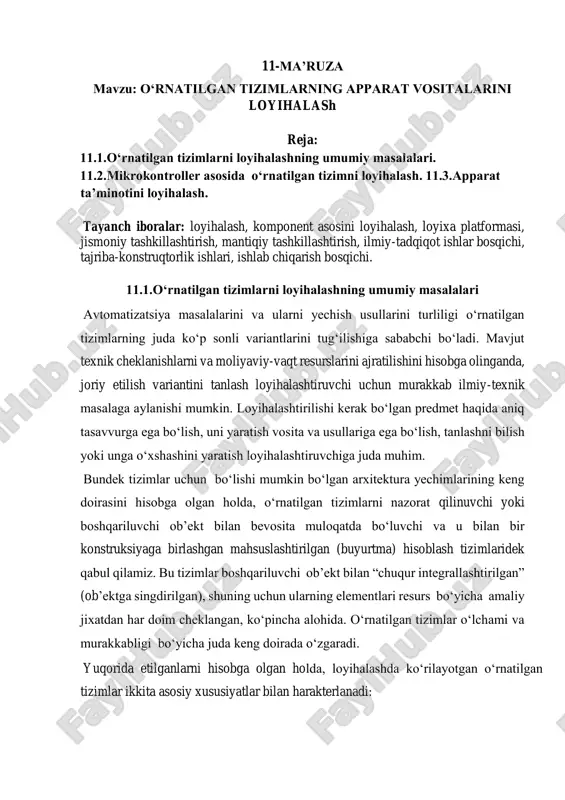

11-ma’ruza mavzu: o‘rnatilgan tizimlarning apparat vositalarini loyihalash reja: 11.1.o‘rnatilgan tizimlarni loyihalashning umumiy masalalari. 11.2.mikrokontroller asosida o‘rnatilgan tizimni loyihalash. 11.3.apparat ta’minotini loyihalash. tayanch iboralar: loyihalash, komponent asosini loyihalash, loyixa platformasi, jismoniy tashkillashtirish, mantiqiy tashkillashtirish, ilmiy-tadqiqot ishlar bosqichi, tajriba-konstruqtorlik ishlari, ishlab chiqarish bosqichi. 11.1.o‘rnatilgan tizimlarni loyihalashning umumiy masalalari avtomatizatsiya masalalarini va ularni yechish usullarini turliligi o‘rnatilgan tizimlarning juda ko‘p sonli variantlarini tug‘ilishiga sababchi bo‘ladi. mavjut texnik cheklanishlarni va moliyaviy-vaqt resurslarini ajratilishini hisobga olinganda, joriy etilish variantini tanlash loyihalashtiruvchi uchun murakkab ilmiy-texnik masalaga aylanishi mumkin. loyihalashtirilishi kerak bo‘lgan predmet haqida aniq tasavvurga ega bo‘lish, uni yaratish vosita va usullariga ega bo‘lish, tanlashni bilish yoki unga o‘xshashini yaratish loyihalashtiruvchiga juda muhim. bundek tizimlar uchun bo‘lishi mumkin bo‘lgan arxitektura yechimlarining keng doirasini hisobga olgan holda, o‘rnatilgan tizimlarni nazorat qilinuvchi yoki boshqariluvchi ob’ekt bilan bevosita muloqatda bo‘luvchi va u bilan bir konstruksiyaga birlashgan mahsuslashtirilgan (buyurtma) hisoblash tizimlaridek qabul qilamiz. bu tizimlar boshqariluvchi ob’ekt bilan “chuqur integrallashtirilgan” …

2 / 23

lash tizimi, u kompyuter yadrosini ishlov berish elementi sifatida ishlatuvchi, ammo uning asosiy vazifasi boshqariluvchi ob’ektni samarali ishlatishdir. ushbu o‘quv qo‘llanma doirasida keyinchalik o‘rnatilgan tizimni loyihalashtirish ushbu qoida nuqtaiy nazaridan ko‘riladi. o‘rnatilgan tizimni yaratish jarayoni yuqori darajada murakkabligi bilan harakterlanadi. bu loyihalashtirishga berilgan shartlarning turliligi bilan belgilanadi, masalalarni nostandartligi, yechimlarni texnik optimallik talablari (hisoblash resurslarning cheklangan modeli), loyihalashtirishning minimal vaqt va moliyaviy budjetlari, shuningdek qo‘shimcha talablar va cheklanishlarning borligi (ishonchlilik, real vaqtni cheklanganligi, foydalanishning og‘ir sharoiti va boshqalar). o‘rnatilgan tizimni yaratishning asosiy xususiyati bu kompleks loyihalashtirish zarurligida, o‘rnatilgan tizimlarni tashkillashtirishni amaliy jixatdan barcha bosqichlarini qamrab olinadi. o‘rnatilgan tizimlarni yuqori darajada (arxitekturaviy, hld – high level design) loyihalashtirishning usul va vositalarini rivojlantirish birinchi navbatli ahamiyat kasb etadi, unda loyihalashtirishning maqsadi kabi markaziy o‘rinni hisoblash jarayonning barcha fazalarini tashkillashtirishga yaxlit qarashni hosil qilish egallaydi. o‘rnatilgan tizimlarning zamonaviy platformalari. o‘rnatilgan tizimlarni yaratishda ishlatiladigan texnologiya va platformalarning turali hildagi variantlari mavjut. ularning hammasini yetarli …

3 / 23

niy tashkillashtirish bosqichlari mantiqiy tashkillashtirish, tizim arxitekturasi bilan aniqlanadi. bir hil funksiyalar arxitekturani xoxishiy bosqichida joriy etilishi mumkin. amalda bosqichni tanlash narx bilan olinadigan ko‘rsatgichlar o‘rtasidagi kelishuvdan iborat. bu tanlash o‘rnatilgan tizimlarni loyihalashtirishdagi markaziy muammolardan biri hisoblanadi, u odatda dasturiy va apparat tashkil etuvchilari o‘rtasida bajariladigan vazifalarni taqsimlash masalasiga keltiriladi. arxitektura nuqtaiy nazaridan bugungi o‘rnatilgan tizimlar yetarli darajada turli- tumandir. ular turlicha ishlash tamoilli protsessorlarga ega, ularning soni ko‘plab bo‘lishi mumkin, ayniqsa turli turlarni tashkil etadi. o‘rnatilgan tizimlar xudud bo‘yicha jamlangan va tarqatilgan bo‘lishi mumkin (kompyuter, kontroller tarmoqlari, kristalda tarmoq). ularda turli operatsion tizimlar (ot), muloqatni tarmoq stek protokollari, hisoblashlarni virtuallashtirish vositalari ishlatilishi mumkin. hisoblashlarning o‘zi hisoblashlarni ko‘p sonli turli modellari asosida qurilishi mumkin, ular dasturlash (c , java, prolog, haskell, iec 61131-3) va loyihalash tili asosini tashkil etadi (verilog, systemc, ahdl, uml). o‘rnatilgan tizim loyihalashtiruvchisi asos sifatida turli hisoblash platformasini ishlatishi mumkin, ular loyihalashtirish uchun turli sarf-harajatni talab etadi, …

4 / 23

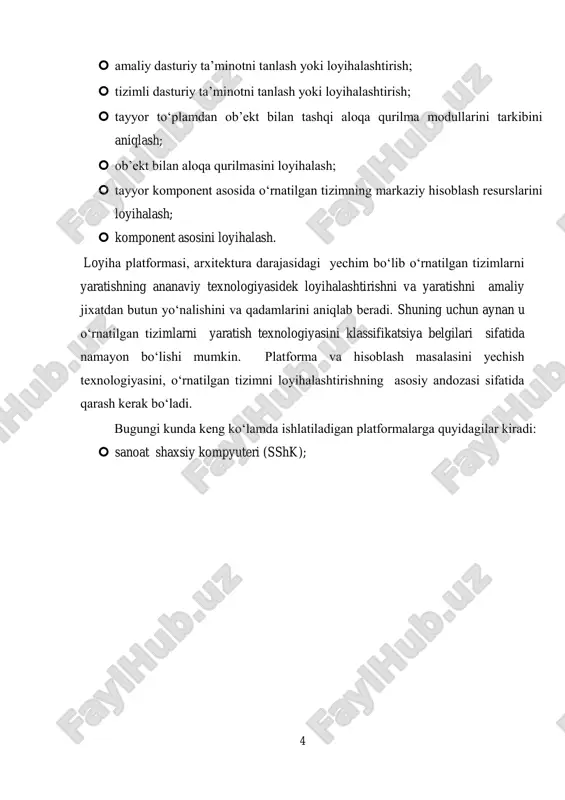

yihalashtirish;  tizimli dasturiy ta’minotni tanlash yoki loyihalashtirish;  tayyor to‘plamdan ob’ekt bilan tashqi aloqa qurilma modullarini tarkibini aniqlash;  ob’ekt bilan aloqa qurilmasini loyihalash;  tayyor komponent asosida o‘rnatilgan tizimning markaziy hisoblash resurslarini loyihalash;  komponent asosini loyihalash. loyiha platformasi, arxitektura darajasidagi yechim bo‘lib o‘rnatilgan tizimlarni yaratishning ananaviy texnologiyasidek loyihalashtirishni va yaratishni amaliy jixatdan butun yo‘nalishini va qadamlarini aniqlab beradi. shuning uchun aynan u o‘rnatilgan tizimlarni yaratish texnologiyasini klassifikatsiya belgilari sifatida namayon bo‘lishi mumkin. platforma va hisoblash masalasini yechish texnologiyasini, o‘rnatilgan tizimni loyihalashtirishning asosiy andozasi sifatida qarash kerak bo‘ladi. bugungi kunda keng ko‘lamda ishlatiladigan platformalarga quyidagilar kiradi:  sanoat shaxsiy kompyuteri (sshk);  5 dasturlanuvchi mantiqiy kontrollerlar (dmk, plc);  mobil va internet-qurilmalar (smartfonlar va planshetlar);  kontrollerli va sensorli tarmoqlar;  mikrokontrollerlar;  signal protsessorlari (dsp);  dasturlanuvchi mantiq (dasturlanuvchi mantiqiy integral sxema, pld fpga);  buyurtmali juda katta integral sxema (jkis) (asis, asip, soc, network on chip). …

5 / 23

ral sxema (dmis) muvaffaqiyatli ishlatilmoqda. mahsus komponent asosini yaratishni maqsad qilib olgan mahsus loyihalar bor, birinchi navbatda soc, asip, asic. mobil va internet-qurilmalar platformasi alohida o‘rinni egallaydi, u o‘rnatilgan tizimlarning mobil terminallari sifatida faol ishlatila boshlandi, shu bilan bir qatorda tarkibida scada bilan va tarmoq kontroller platformalarida, ular taqsimlangan tashkillashtirishli o‘rnatilgan tizimlarda tizimni hosil qiluvchi yechim sifatida namoyon bo‘ladi. 11.2.mikrokontroller asosida o‘rnatilgan tizimni loyihalash  6 mikrokontroller asosidagi umumlashtirilgan o‘rnatilgan tizim quyidagi asosiy komponentlarni o‘z tarkibiga oladi (11.1-chizma): boshqarish ob’ekti, bajaruvchi qurilmani, ob’ektning o‘zi yoki jarayonni va boshqarish ob’ekti haqidagi axborotni havola qiluvchi datchiklar tizimini o‘z takibiga oladi;  boshqarishni mikrokontrollerli tizimi, ob’ektni boshqarish jarayon masalasini yechish algoritmiga mos ravishda va nazorat qilinayotgan kattaliklarni datchikdan olingan axborotlar asosida ob’ektni bajarish qurilmasiga ta’sir etish yo‘li bilan amalga oshiruvchi;  boshqarish ob’ekti bilan ulanish qurilmasi (bouq), mikrokontroller tizimi bilan boshqarish obektini boshqarish va axborot signallarini moslash vazifasini ta’minlovchi. zarur bo‘lganda qurilmalar tarkibiga …
