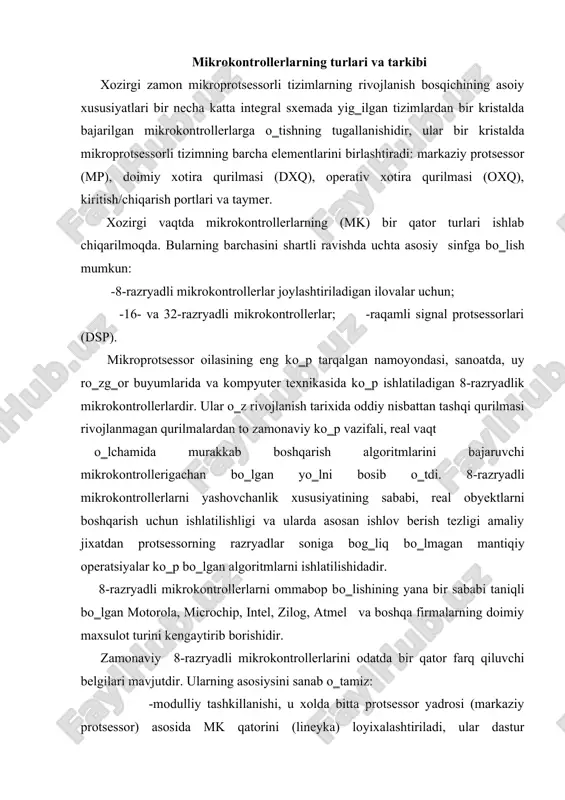

1522742640_70641.doc mikrokontrollerlarning tarkibi va tashkillashtirilishi. reja 1. mikrokontrollerlarning turlari va tarkibi. 2. mikrokontrollerning dastur va axborot xotirasi. mikrokontrollerlarning turlari va tarkibi xozirgi zamon mikroprotsessorli tizimlarning rivojlanish bosqichining asoiy xususiyatlari bir necha katta integral sxemada yig‗ilgan tizimlardan bir kristalda bajarilgan mikrokontrollerlarga о‗tishning tugallanishidir, ular bir kristalda mikroprotsessorli tizimning barcha elementlarini birlashtiradi: markaziy protsessor (mp), doimiy xotira qurilmasi (dxq), operativ xotira qurilmasi (oxq), kiritish/chiqarish portlari va taymer. xozirgi vaqtda mikrokontrollerlarning (mk) bir qator turlari ishlab chiqarilmoqda. bularning barchasini shartli ravishda uchta asosiy sinfga bо‗lish mumkun: -8-razryadli mikrokontrollerlar joylashtiriladigan ilovalar uchun; -16- va 32-razryadli mikrokontrollerlar; -raqamli signal protsessorlari (dsp). mikroprotsessor oilasining eng kо‗p tarqalgan namoyondasi, sanoatda, uy rо‗zg‗or buyumlarida va kompyuter texnikasida kо‗p ishlatiladigan 8-razryadlik mikrokontrollerlardir. ular о‗z rivojlanish tarixida oddiy nisbattan tashqi qurilmasi rivojlanmagan qurilmalardan to zamonaviy kо‗p vazifali, real vaqt о‗lchamida murakkab boshqarish algoritmlarini bajaruvchi mikrokontrollerigachan bо‗lgan yо‗lni bosib о‗tdi. 8-razryadli mikrokontrollerlarni yashovchanlik xususiyatining sababi, real obyektlarni boshqarish uchun ishlatilishligi va …

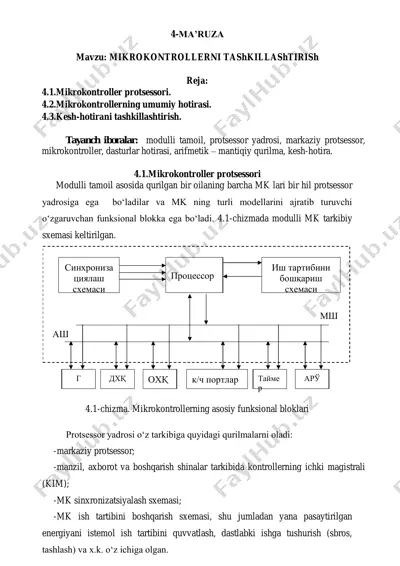

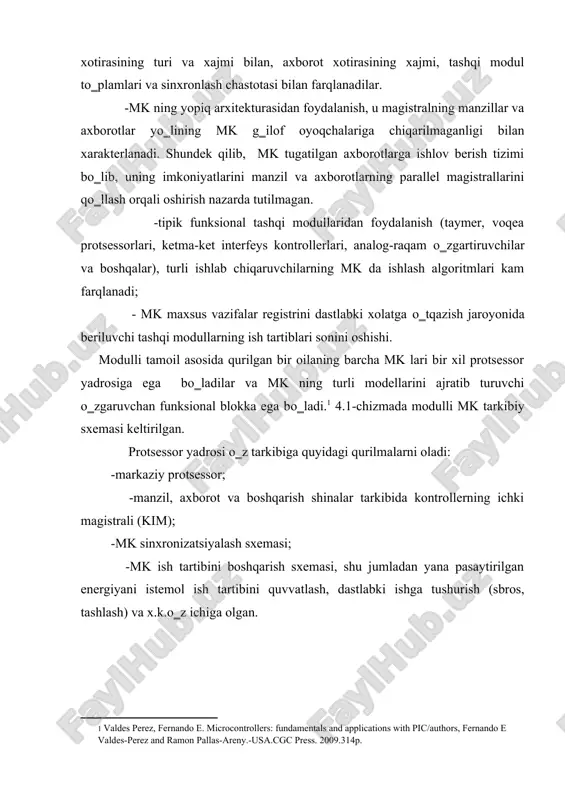

ashkillanishi, u xolda bitta protsessor yadrosi (markaziy protsessor) asosida mk qatorini (lineyka) loyixalashtiriladi, ular dastur xotirasining turi va xajmi bilan, axborot xotirasining xajmi, tashqi modul tо‗plamlari va sinxronlash chastotasi bilan farqlanadilar. -mk ning yopiq arxitekturasidan foydalanish, u magistralning manzillar va axborotlar yо‗lining mk g‗ilof oyoqchalariga chiqarilmaganligi bilan xarakterlanadi. shundek qilib, mk tugatilgan axborotlarga ishlov berish tizimi bо‗lib, uning imkoniyatlarini manzil va axborotlarning parallel magistrallarini qо‗llash orqali oshirish nazarda tutilmagan. -tipik funksional tashqi modullaridan foydalanish (taymer, voqea protsessorlari, ketma-ket interfeys kontrollerlari, analog-raqam о‗zgartiruvchilar va boshqalar), turli ishlab chiqaruvchilarning mk da ishlash algoritmlari kam farqlanadi; - mk maxsus vazifalar registrini dastlabki xolatga о‗tqazish jaroyonida beriluvchi tashqi modullarning ish tartiblari sonini oshishi. modulli tamoil asosida qurilgan bir oilaning barcha mk lari bir xil protsessor yadrosiga ega bо‗ladilar va mk ning turli modellarini ajratib turuvchi о‗zgaruvchan funksional blokka ega bо‗ladi. 4.1-chizmada modulli mk tarkibiy sxemasi keltirilgan. protsessor yadrosi о‗z tarkibiga quyidagi qurilmalarni oladi: -markaziy …

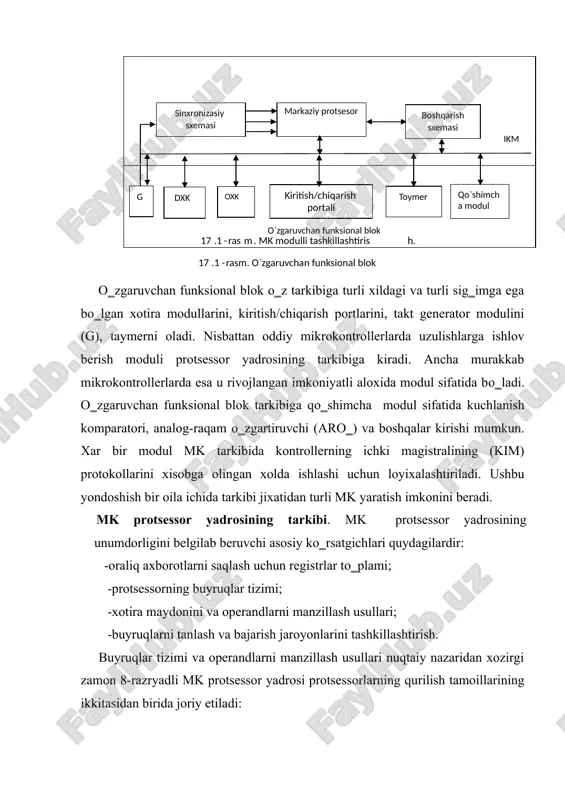

fatida bо‗ladi. о‗zgaruvchan funksional blok tarkibiga qо‗shimcha modul sifatida kuchlanish komparatori, analog-raqam о‗zgartiruvchi (arо‗) va boshqalar kirishi mumkun. xar bir modul mk tarkibida kontrollerning ichki magistralining (kim) protokollarini xisobga olingan xolda ishlashi uchun loyixalashtiriladi. ushbu yondoshish bir oila ichida tarkibi jixatidan turli mk yaratish imkonini beradi. mk protsessor yadrosining tarkibi. mk protsessor yadrosining unumdorligini belgilab beruvchi asosiy kо‗rsatgichlari quydagilardir: -oraliq axborotlarni saqlash uchun registrlar tо‗plami; -protsessorning buyruqlar tizimi; -xotira maydonini va operandlarni manzillash usullari; -buyruqlarni tanlash va bajarish jaroyonlarini tashkillashtirish. buyruqlar tizimi va operandlarni manzillash usullari nuqtaiy nazaridan xozirgi zamon 8-razryadli mk protsessor yadrosi protsessorlarning qurilish tamoillarining ikkitasidan birida joriy etiladi: cisc – arxitekturali protsessorlar, tо‗liq buyruqlar tizimini joriy etuvchi deb nomlanuvchi (complicated instruction set computer); risc – arxitekturali protsessorlar, qisqartirilgan buyruqlar tizimini joriy etuvchi (reduced instruction set computer). cisc –protsessorlari, katta tо‗plamli buyruqlarni rivojlangan imkoniyatli manzillashi loyixalashtiruvchiga kerakli operatsiyalarni bajarish uchun juda mos keladigan buyruqlarni tanlash imkonini beradi. 8-razryadli …

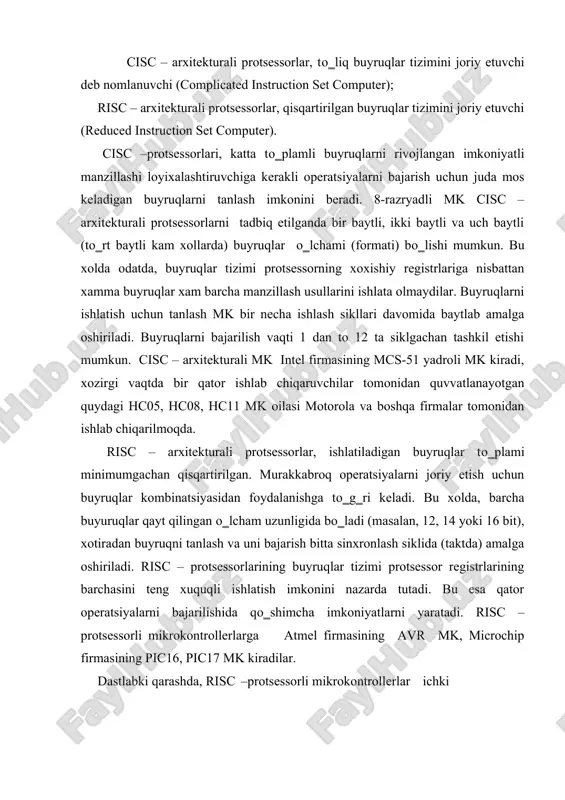

hiqaruvchilar tomonidan quvvatlanayotgan quydagi hc05, hc08, hc11 mk oilasi motorola va boshqa firmalar tomonidan ishlab chiqarilmoqda. risc – arxitekturali protsessorlar, ishlatiladigan buyruqlar tо‗plami minimumgachan qisqartirilgan. murakkabroq operatsiyalarni joriy etish uchun buyruqlar kombinatsiyasidan foydalanishga tо‗g‗ri keladi. bu xolda, barcha buyuruqlar qayt qilingan о‗lcham uzunligida bо‗ladi (masalan, 12, 14 yoki 16 bit), xotiradan buyruqni tanlash va uni bajarish bitta sinxronlash siklida (taktda) amalga oshiriladi. risc – protsessorlarining buyruqlar tizimi protsessor registrlarining barchasini teng xuquqli ishlatish imkonini nazarda tutadi. bu esa qator operatsiyalarni bajarilishida qо‗shimcha imkoniyatlarni yaratadi. risc – protsessorli mikrokontrollerlarga atmel firmasining avr mk, microchip firmasining pic16, pic17 mk kiradilar. dastlabki qarashda, risc –protsessorli mikrokontrollerlar ichki magistralining bir xil takt chastotasida cisc –protsessorli mikrokontrollerlarga nisbatan ancha yuqori unumdorlikka ega bо‗lishlari kerak. ammo amalda unumdorlik masalasi ancha murakkabdir. birinchidan, turli tizimli (risc va cisc) mikrokontrollerlarning buyruqlarni bajarilish vaqti bо‗yicha unumdorligini baxolash uncha xam tо‗g‗ri emas. odatda mp va mk unumdorligini bir sekund davomida …

ish operatsiyasi uchun ikkita buyruq talab etiladi. buningdek zarurat kо‗pincha umumiy ishlarga mо‗ljallangan registrlarning (uir) birini qiymatini mk portlaridan biriga uzatishda xosil bо‗ladi. ayni shu vaqtda kо‗pchilik cisc – protsessorlarining buyruqlar tizimi tarkibida uir qiymatini kiritish/chiqarish portlaridan biriga uzatish buyrug‗i mavjut. yani ancha murakkab buyruqlar tizimi ba‘zi xollarda operatsiyalarni anchayin samarali bajarilish usulini joriy etilishini ta‘minlaydi. ikkinchidan, mk unumdorligini ―registr-registr‖ о‗rtasida axborot uzatish tezligi bо‗yicha baxolashda joriy etilayotgan algoritmning aniq xususiyatlari xisobga olinmaydi. tezligi yuqori avtomatizatsiyalashtirilgan boshqarish qurilmalarini loyixalashtirishda asosiy diqqatni turli uzatish funksiyalarni boshqarishni joriy etishdagi kо‗paytirish va bо‗lish operatsiyalarini bajarilish vaqtiga qaratish zarurdir. mayishiy xizmat texnikasining masofaviy boshqarish qurilmasini (pult) joriy etilishida esa mantiqiy funksiyalarni bajarilish vaqtiga etibor berilish kerak, ular boshqarish tugmalarini sо‗rovida va boshqarishni ketma-ket kodli uzatilishni generatsiyalashda ishlatiladi. shuning uchun yuqori tezlik talab etilgan qiyin xollarda, unumdorlikni baxolashda, boshqarish algoritmida ishlatiladigan va bajarilish vaqti bо‗yicha cheklangan operatsiyalarning kо‗pchilgiga etiborni qaratish kerak bо‗ladi albatta. uchinchidan, yana …
