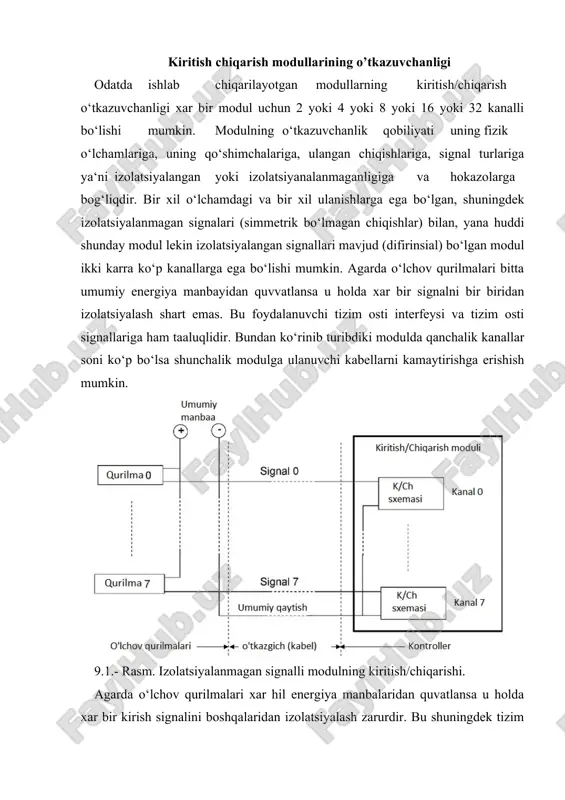

1522742340_70638.doc kirish chiqish modullarining ot’kazuvchanligi reja: 1. kiritish chiqarish modullarining o’tkazuvchanligi 2. kontrollerning kengaytirilgan imkoniyatlari 3. modul shinasini (parallel) kengaytirish kiritish chiqarish modullarining o’tkazuvchanligi odatda ishlab chiqarilayotgan modullarning kiritish/chiqarish o‘tkazuvchanligi xar bir modul uchun 2 yoki 4 yoki 8 yoki 16 yoki 32 kanalli bo‘lishi mumkin. modulning o‘tkazuvchanlik qobiliyati uning fizik o‘lchamlariga, uning qo‘shimchalariga, ulangan chiqishlariga, signal turlariga ya‘ni izolatsiyalangan yoki izolatsiyanalanmaganligiga va hokazolarga bog‘liqdir. bir xil o‘lchamdagi va bir xil ulanishlarga ega bo‘lgan, shuningdek izolatsiyalanmagan signalari (simmetrik bo‘lmagan chiqishlar) bilan, yana huddi shunday modul lekin izolatsiyalangan signallari mavjud (difirinsial) bo‘lgan modul ikki karra ko‘p kanallarga ega bo‘lishi mumkin. agarda o‘lchov qurilmalari bitta umumiy energiya manbayidan quvvatlansa u holda xar bir signalni bir biridan izolatsiyalash shart emas. bu foydalanuvchi tizim osti interfeysi va tizim osti signallariga ham taaluqlidir. bundan ko‘rinib turibdiki modulda qanchalik kanallar soni ko‘p bo‘lsa shunchalik modulga ulanuvchi kabellarni kamaytirishga erishish mumkin. 9.1.- rasm. izolatsiyalanmagan signalli modulning kiritish/chiqarishi. …

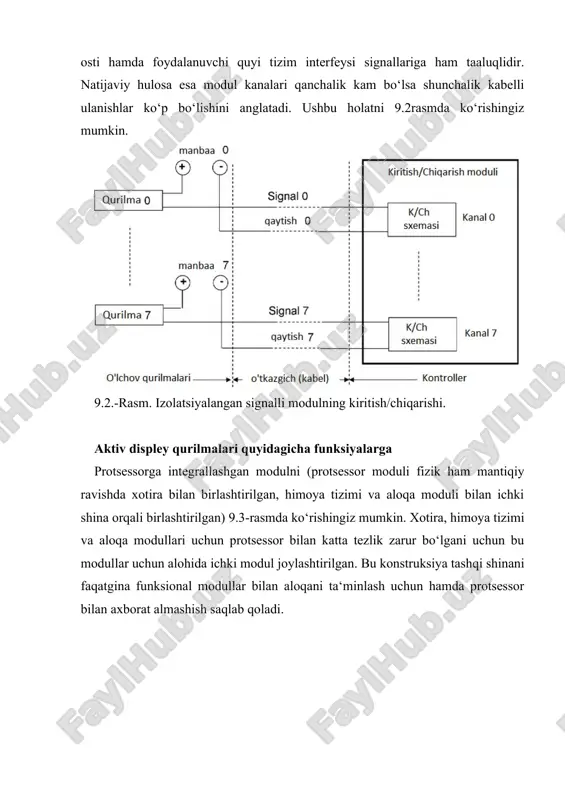

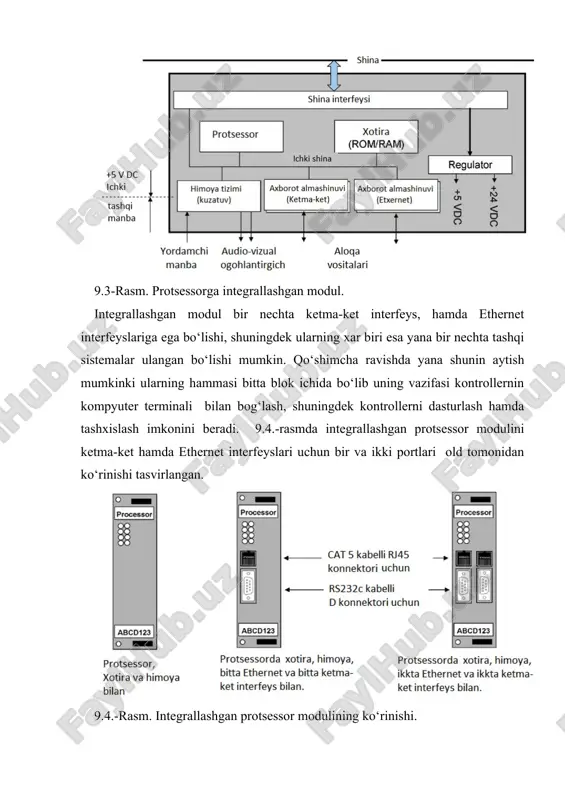

i bilan ichki shina orqali birlashtirilgan) 9.3-rasmda ko‘rishingiz mumkin. xotira, himoya tizimi va aloqa modullari uchun protsessor bilan katta tezlik zarur bo‘lgani uchun bu modullar uchun alohida ichki modul joylashtirilgan. bu konstruksiya tashqi shinani faqatgina funksional modullar bilan aloqani ta‘minlash uchun hamda protsessor bilan axborat almashish saqlab qoladi. 9.3-rasm. protsessorga integrallashgan modul. integrallashgan modul bir nechta ketma-ket interfeys, hamda ethernet interfeyslariga ega bo‘lishi, shuningdek ularning xar biri esa yana bir nechta tashqi sistemalar ulangan bo‘lishi mumkin. qo‘shimcha ravishda yana shunin aytish mumkinki ularning hammasi bitta blok ichida bo‘lib uning vazifasi kontrollernin kompyuter terminali bilan bog‘lash, shuningdek kontrollerni dasturlash hamda tashxislash imkonini beradi. 9.4.-rasmda integrallashgan protsessor modulini ketma-ket hamda ethernet interfeyslari uchun bir va ikki portlari old tomonidan ko‘rinishi tasvirlangan. 9.4.-rasm. integrallashgan protsessor modulining ko‘rinishi. kontrollerning kengaytirilgan imkoniyatlari avval aytib o‘tkanimizdek asosiy ramkada slotlar chegaralangan va biz hohlagan sondagi funksional modullarni joylashtira olmaymiz (asosan kiritish/chiqarish modullari). xar safar qurilma ko‘p sondagi …

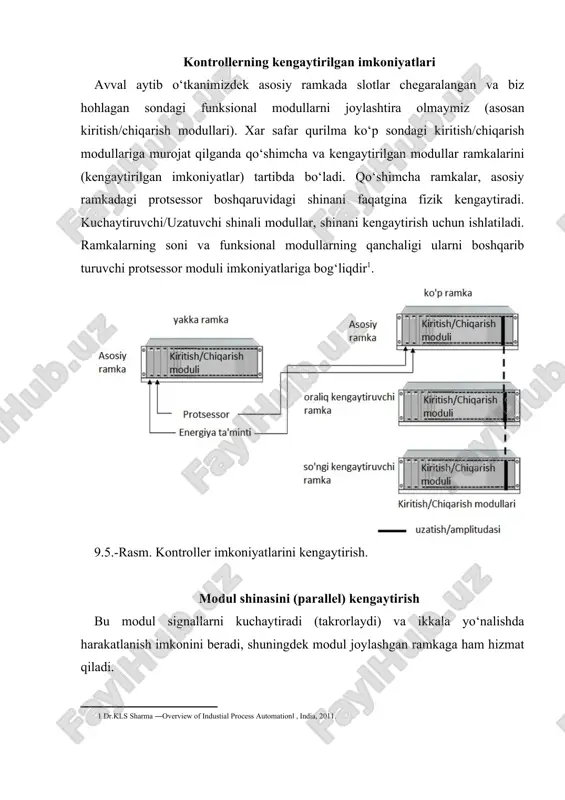

adi. 9.6.-rasm. modul shinasini (parallel) kengaytirish. modul shinasini kengaytirish uchun standart tizim kabellari shuningdek ularni o‘zaro ulanishlari, hamda asosiy va qo‘shimcha ramkalardagi shinalaga ulanishlari 9.7-rasmda ko‘rsatilgan. 9.7.-rasm. shinani kengaytiruvchi tizim kabeli. modul shinasini (ketma-ket) kengaytirish avvalgi kengaytirish usulida biz hamma shina signallarini parallel uzatish (ikkala yo‘nalishda ham) usuli orqali bitta ramkadan boshqasiga kengaytirish shinalari orqali kengaytirilishini ko‘rib chiqdik. 9.9-rasmda signallarni ikkala yo‘nalishda ham (signallarni ketma-ket – parallel va parallel – ketma-ket, kuchaytirgich yoki qayta uzatkichlar yordamida o‘zgartirishlar) bevosita shinaga joylashtirilgan bo‘lib, ketma-ket uzatish usuli orqali shinalarni kengaytirish usuli ko‘rsatilgan. 9.9.-rasm. modul shinasini (ketma – ket) kengaytirish. 9.10-rasmda esa misol tariqasida (ketma –ket) kengaytirish ko‘rsatlgan bo‘lib. bu qurilma yordamida ramkaga qo‘shimcha ramkalarni qo‘shish nisbatan uzoq masofadan ulash imkonini beradi, chunki ketma – ket ko‘rinishdagi signallarni uzoq masofalarga uzatish imkoni bor. 9.10.-rasm. modul shinasini (ketma-ket) kengaytirish. integrallashgan kontroller o‘lchov qurilmalari bilanto‘liq integrallashgan kontrollerni 9.11-rasmda ko‘rishimiz mumkin. bunday tizim xar bir ramkasi alohida …

m ko‘plab interfeyslarga yoki ko‘plab tashqi tizimlar bilan aloqa ta‘minoti uchun ko‘plab interfeyslarga ega. zamonaviy kiritish/chiqarish modullari mantiqiy jixatdan ancha rivojlangan bo‘lib, bir qancha amallarni bajarish mkonini berdi (mikroprotsessorlarga asoslangan mikrokontrollerlar), masal lokal qayt ishlash va axboratlarni uzatishdagi shinaga tushuvchi joriy nagruskani kamaytirish hamda protsessor hisoblash amalarini bajarish vaqtida tushuvchi qiyinchiliklarni bartaraf etishda yoqdam qiladi. ushbu yordamlar natijasida kontrollerni ishlashi yaxshilanadi. qo'shimcha adabiyotlar 1.kodirov a.a. paxta tozalash va to‗qimachilik sanoati korxonalari jarayonlarini avtomatlashtirish. –toshkent. ttesi, 2011. 2.pod red. k.a. pupkova. metodi klassicheskoy i sovremennoy teorii avtomaticheskogo upravleniya uchebnik. tom 1-5. - m.: mgtu im. baumana, 2004. 3.vlasov k.p. teoriya avtomaticheskogo upravleniy. ucheb. posobiye. 4.xarkov. izd-vo gumanitarniy sentr, 2007. � dr.kls sharma ―overview of industial process automation‖ , india, 2011. � dr.kls sharma ―overview of industial process automation‖ , india, 2011.
