bipolyar tranzistor asosidagi kalit sxemalarni tadqiq qilish

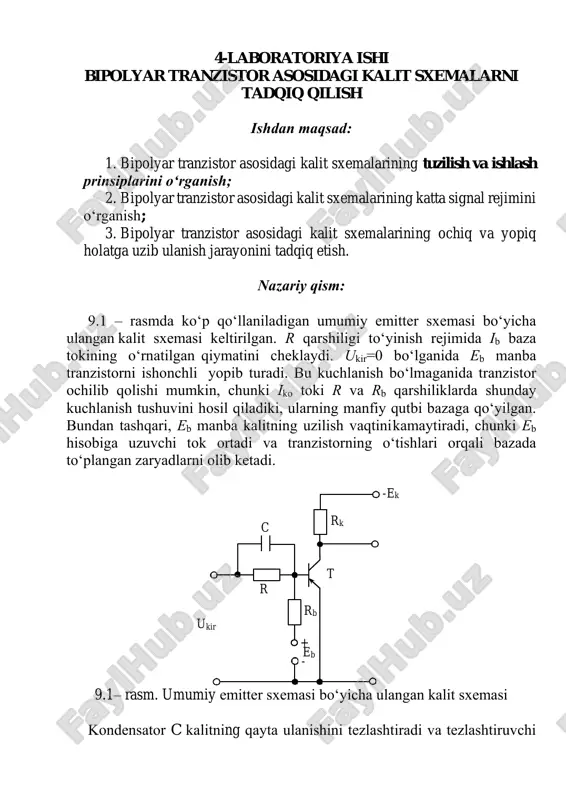

4-laboratoriya ishi bipolyar tranzistor asosidagi kalit sxemalarni tadqiq qilish ishdan maqsad: 1. bipolyar tranzistor asosidagi kalit sxemalarining tuzilish va ishlash prinsiplarini o‘rganish; 2. bipolyar tranzistor asosidagi kalit sxemalarining katta signal rejimini o‘rganish; 3. bipolyar tranzistor asosidagi kalit sxemalarining ochiq va yopiq holatga uzib ulanish jarayonini tadqiq etish. nazariy qism: 9.1 – rasmda ko‘p qo‘llaniladigan umumiy emitter sxemasi bo‘yicha ulangan kalit sxemasi keltirilgan. r qarshiligi to‘yinish rejimida ib baza tokining o‘rnatilgan qiymatini cheklaydi. ukir=0 bo‘lganida eb manba tranzistorni ishonchli yopib turadi. bu kuchlanish bo‘lmaganida tranzistor ochilib qolishi mumkin, chunki iko toki r va rb qarshiliklarda shunday kuchlanish tushuvini hosil qiladiki,...
