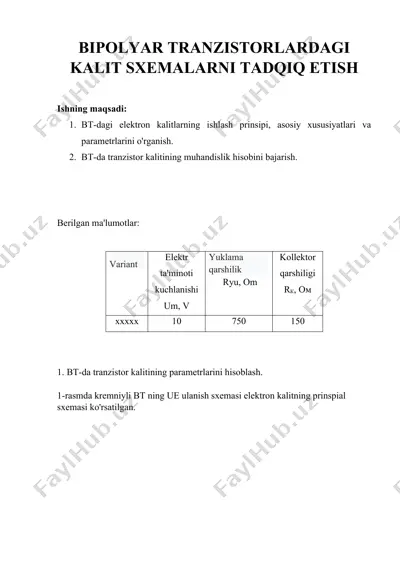

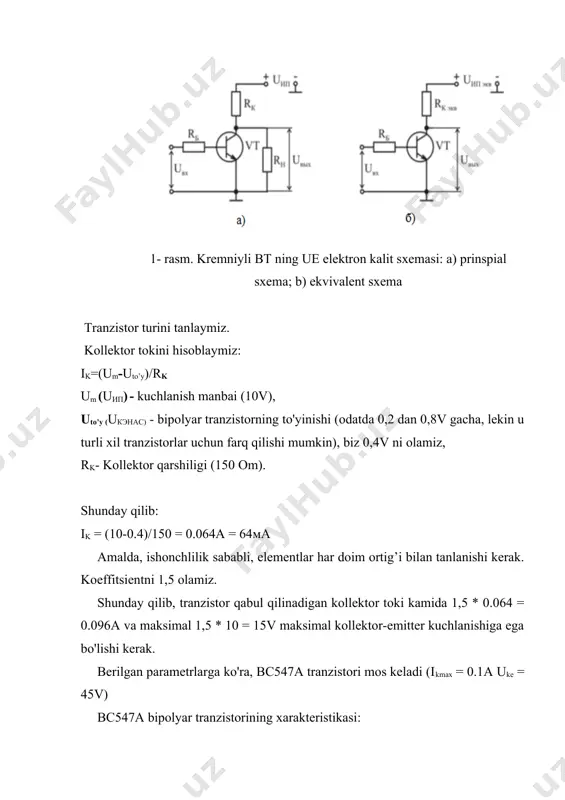

bipolyar tranzistorlardagi kalit sxemalarni tadqiq etish ishning maqsadi: 1. bt-dagi elektron kalitlarning ishlash prinsipi, asosiy xususiyatlari va parametrlarini o'rganish. 2. bt-da tranzistor kalitining muhandislik hisobini bajarish. berilgan ma'lumotlar: variant elektr ta'minoti kuchlanishi um, v yuklama qarshilik ryu, om kollektor qarshiligi rк, ом ххххх 10 750 150 1. bt-da tranzistor kalitining parametrlarini hisoblash. 1-rasmda kremniyli bt ning ue ulanish sxemasi elektron kalitning prinspial sxemasi ko'rsatilgan. 1- rasm. kremniyli bt ning ue elektron kalit sxemasi: a) prinspial sxema; b) ekvivalent sxema tranzistor turini tanlaymiz. kollektor tokini hisoblaymiz: ik=(um-uto’y)/rk um (uип) - kuchlanish manbai (10v), uto’y (uкэнас) - bipolyar tranzistorning to'yinishi (odatda 0,2 dan 0,8v gacha, lekin u turli xil tranzistorlar uchun farq qilishi mumkin), biz 0,4v ni olamiz, rk- kollektor qarshiligi (150 оm). shunday qilib: ik = (10-0.4)/150 = 0.064a = 64ма amalda, ishonchlilik sababli, elementlar har doim ortig’i bilan tanlanishi kerak. koeffitsientni 1,5 olamiz. shunday qilib, tranzistor qabul qilinadigan kollektor toki …

2 / 15

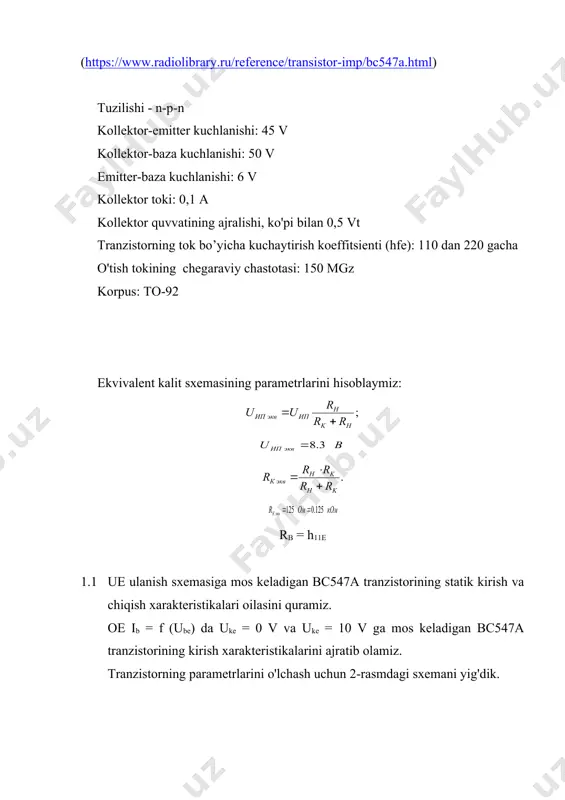

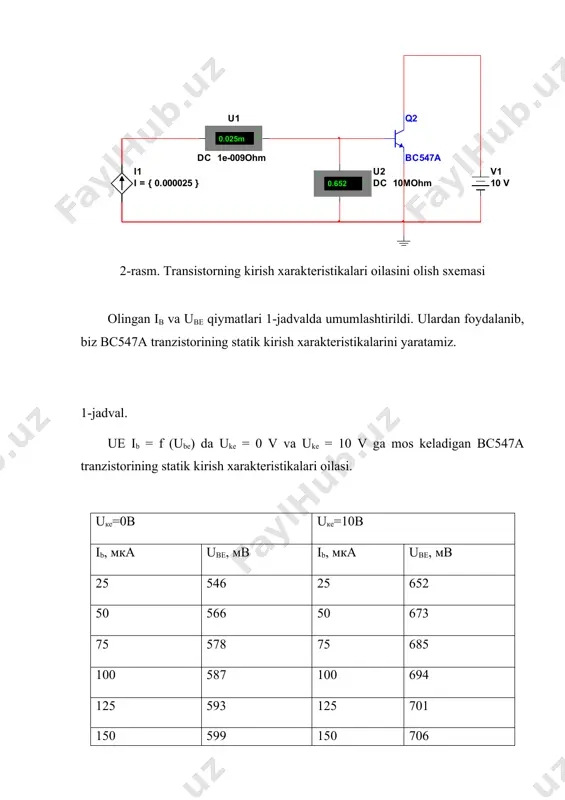

be) da uke = 0 v va uke = 10 v ga mos keladigan bc547a tranzistorining kirish xarakteristikalarini ajratib olamiz. tranzistorning parametrlarini o'lchash uchun 2-rasmdagi sxemani yig'dik. 2-rasm. transistorning kirish xarakteristikalari oilasini olish sxemasi olingan ib va ube qiymatlari 1-jadvalda umumlashtirildi. ulardan foydalanib, biz bc547a tranzistorining statik kirish xarakteristikalarini yaratamiz. 1-jadval. ue ib = f (ube) da uke = 0 v va uke = 10 v ga mos keladigan bc547a tranzistorining statik kirish xarakteristikalari oilasi. uкe=0в uкe=10в ib, мка ube, мв ib, мка ube, мв 25 546 25 652 50 566 50 673 75 578 75 685 100 587 100 694 125 593 125 701 150 599 150 706 175 603 175 711 200 607 200 715 250 614 250 721 300 620 300 727 350 624 350 731 400 628 400 736 450 632 450 739 500 635 500 742 tegishli ma'lumotlarga ko'ra, biz tranzistorning kirish xarakteristikalarining ib = …

3 / 15

мка ib=90 мка ib=180 мка ib=270 мка ib=360 мка ib=450 мка 0 0 0 0 0 0 0 0,125 0 5,64 10,59 14,77 18,42 21,67 0,25 0 9,08 16,26 22,07 27,01 31,37 0,5 0,00001 9,53 17,13 23,28 28,54 33,17 1,0 0,00003 10,43 18,85 25,72 31,61 36,83 2,0 0,00008 12,23 22,29 30,59 37,76 44,14 3,0 0,0001 14,03 25,74 35,46 43,9 51,41 4,0 0,0002 15,83 29,18 40,33 50,05 58,76 5,0 0,0003 17,62 32,63 45,21 56,19 66,07 6,0 0,0004 19,12 36,07 50,08 62,34 73,38 7,0 0,0005 21,22 39,52 54,95 68,49 80,69 8,0 0,0006 23,02 42,96 59,82 74,64 88 9,0 0,0008 24,81 46,41 64,69 80,78 95,31 10 0,0009 26,61 49,85 69,78 86,93 102,62 15 0,0019 35,59 67,07 93,92 117,66 139,17 20 0,003,3 44,53 84,19 118,13 148,21 175,5 olingan ma'lumotlarga asosida, tranzistorning chiqish xarakteristikalari grafigini ik = f (uke) quramiz (4-rasm). 5-rasm. bc547a tranzistorining chiqish xarakteristikalarining ik = f (uke) grafigi shu to’plamga kiruvchi bt …

4 / 15

uбэ0 uбэ1 uбэ2 uбэ3 uбэ4 uбэ5 0,622 0,692 0,712 0,722 0,736 0,740 ukiri, в uвх0 uвх1 uвх2 uвх3 uвх4 uвх5 0 2,492 4,312 6,122 7,936 9,74 olingan qiymatlar va juftligi kalitning uzatish xarakteristikasini qurishga imkon beradi. ning yuqori chiqish darajasi bt ning kesishish sohasiga mos keladi (6-rasmda "0" nuqtasi): . chiqish darajasi pastligi to'yinish rejimiga to'g'ri keladi (6-rasmdagi "5" nuqtasi) uzatish xarakteristikasini quramiz: jadval 5. uzatish xarakteristikasi uвхi, в 0 2,492 4,312 6,122 7,936 9,74 uвыхi, в 8,3 7 4,6 3,6 2,9 2,5 9-rasm. transistor transistor kalitining xarakteristikasi uzatish xarakteristikasida kalitning 3 ta sohasi mavjud: kesilgan soha – kichik darajadagi kirishdagi kuchlanishga mos keluvchi soha, aktiv soha- bt ni kesilgan rejimdan to’yinish rejimiga o’tuvchi va aksincha bo’lgan rejim, to’yinish sohasi – yuqori darajadagi kirish kuchlanishiga mos keluvchi soha. kalitning uzatish xarakteristikasini yanada aniq hisoblash uchun tok bo’yicha statik koeffisiyenti orqali uzatish tokining baza toki qiymatiga bog’liqligini hisobga olish kerak. talabalar …

5 / 15

$. 20 1000 200 52. 20 1050 210 53. 20 1100 220 54. 20 1150 230 55. 20 1200 240 56. 20 1250 250 57. 20 1300 260 58. 20 1350 270 59. 20 1400 280 60. 20 1450 290 _1799416776.unknown _1799416777.unknown _1799416778.unknown _1799416779.unknown _1799416780.unknown _1799416781.unknown _1799416782.unknown _1799416783.unknown _1799416784.unknown _1799416785.unknown _1799416786.unknown _1799416787.unknown _1799416788.unknown _1799416789.unknown _1799416790.unknown _1799416791.unknown _1799416792.unknown _1799416793.unknown _1799416794.unknown _1799416795.unknown _1799416796.unknown _1799416797.unknown _1799416798.unknown _1799416799.unknown _1799416800.unknown ; h k h ип экв ип r r r u u + = в u экв ип 3 . 8 = . k h k h экв к r r r r r + × = ком ом r экв к 125 . 0 125 = = u1 dc 1e-009ohm 0.025m a + - u2 dc 10mohm0.652 v + - v1 10 v i1 i = { 0.000025 } q2 bc547a ( ) const i кэ к б u f i = = экв …$
