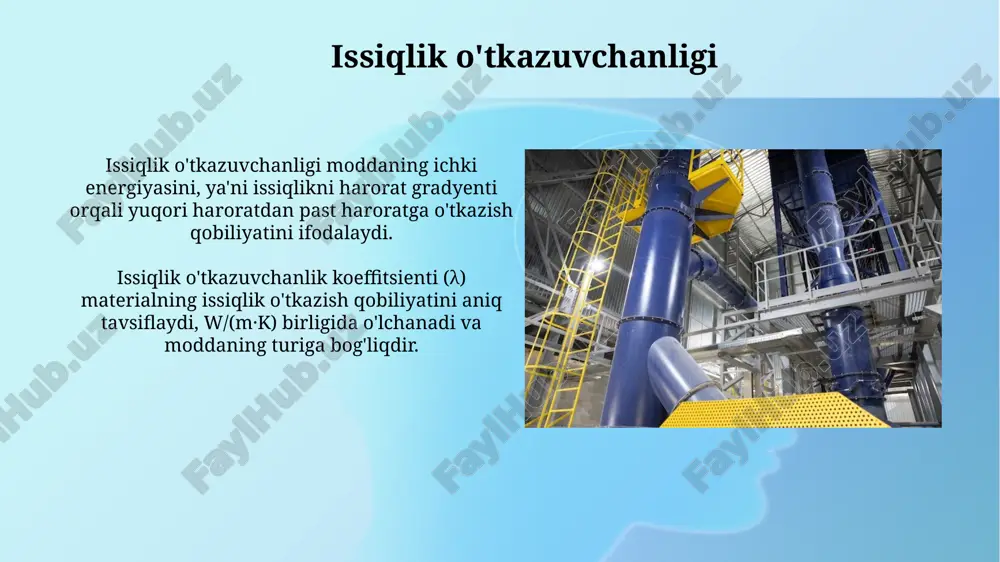

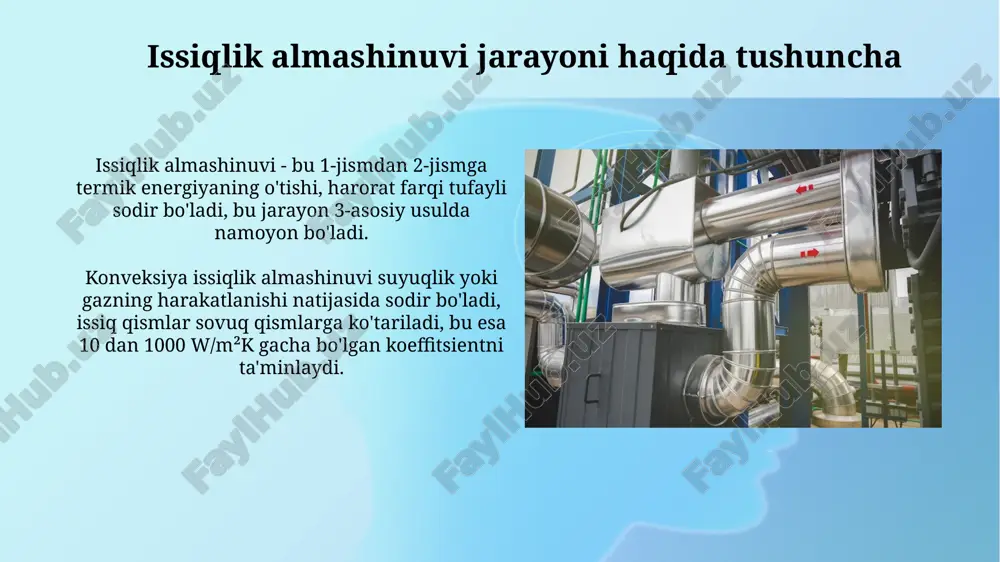

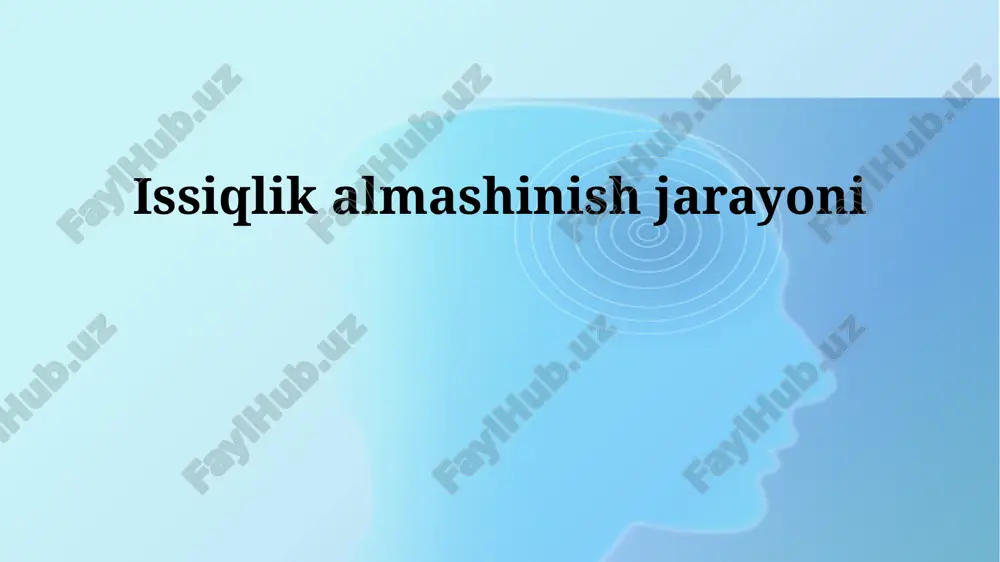

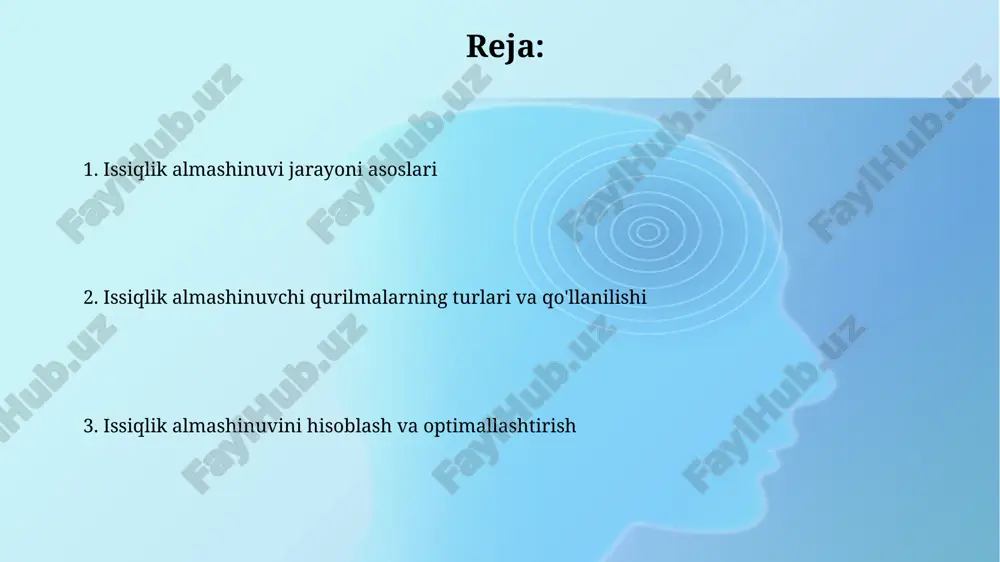

powerpoint presentation issiqlik almashinish jarayoni 1. issiqlik almashinuvi jarayoni asoslari 2. issiqlik almashinuvchi qurilmalarning turlari va qo'llanilishi 3. issiqlik almashinuvini hisoblash va optimallashtirish reja: issiqlik almashinuvi jarayoni haqida tushuncha issiqlik almashinuvi - bu 1-jismdan 2-jismga termik energiyaning o'tishi, harorat farqi tufayli sodir bo'ladi, bu jarayon 3-asosiy usulda namoyon bo'ladi. konveksiya issiqlik almashinuvi suyuqlik yoki gazning harakatlanishi natijasida sodir bo'ladi, issiq qismlar sovuq qismlarga ko'tariladi, bu esa 10 dan 1000 w/m²k gacha bo'lgan koeffitsientni ta'minlaydi. issiqlik almashinuvining asosiy mexanizmlari issiqlik o'tkazuvchanligi material ichidagi molekulalarning kinetik energiyasini bir qismdan ikkinchi qismga o'tkazish orqali, yuqori haroratdan past haroratga qarab harakatlanadi. konveksiya issiqlik almashinuvi suyuqlik yoki gazning harakati bilan bog'liq bo'lib, 100 gradusdan yuqori haroratda sezilarli ta'sir ko'rsatadi va tabiiy va majburiy konveksiya turlari mavjud. issiqlik o'tkazuvchanligi issiqlik o'tkazuvchanligi moddaning ichki energiyasini, ya'ni issiqlikni harorat gradyenti orqali yuqori haroratdan past haroratga o'tkazish qobiliyatini ifodalaydi. issiqlik o'tkazuvchanlik koeffitsienti (λ) materialning issiqlik o'tkazish qobiliyatini aniq tavsiflaydi, …

2 / 20

ati stefan-boltzmann qonuni bilan ifodalanadi: q = σt⁴, bu yerda σ - stefan-boltzmann doimiysi (5.67 x 10⁻⁸ w/m²k⁴) va t - absolut harorat. issiqlik almashinuv apparatlari turlari plitali issiqlik almashinuvchilari yuqori issiqlik o'tkazuvchanligi va ixchamligi bilan ajralib turadi, 0.5-3 mm qalinlikdagi plitalar orasida suyuqliklar oqadi, bu esa samarali issiqlik almashinuvini ta'minlaydi. qobiq va trubali issiqlik almashinuvchilari 1 dan 1200 m² gacha bo'lgan issiqlik almashinuv yuzasiga ega bo'lib, turli xil sanoat jarayonlarida, jumladan, neftni qayta ishlash va kimyo sanoatida qo'llaniladi. qobiqli va trubkali issiqlik almashinuvchilari qobiqli va trubkali issiqlik almashinuvchilar ko'p sonli quvurlar to'plamidan iborat bo'lib, ular qobiq ichida joylashgan va issiqlik uzatish koeffitsientini oshirish uchun mo'ljallangan. ushbu qurilmalar suyuqliklar yoki gazlar oqimlari orasida issiqlik almashinuvini amalga oshiradi; misol uchun, neft sanoatida xom neftni 300 darajadan yuqori haroratgacha qizdirishda ishlatiladi. plastinali issiqlik almashinuvchilari plastinali issiqlik almashinuvchilari yuqori issiqlik uzatish koeffitsientiga ega, odatda 3000 dan 6000 w/m²k gacha, ixcham dizayni va katta …

3 / 20

ismida ish suyuqligi bilan to'ldirilgan bo'lib, suyuqlik bug'lanib, issiqlikni yutadi, keyin kondensatsiyalanib, issiqlikni chiqaradi, shu bilan issiqlikni bir joydan boshqa joyga tez o'tkazadi. issiqlik almashinuvini loyihalash asoslari issiqlik almashinuvini loyihalashda, fourie qonuni asosiy rol o'ynaydi, bu issiqlik oqimining harorat gradyentiga proporsional ekanligini ko'rsatadi va dizaynda muhimdir. nusselt soni (nu) issiqlik almashinuvini loyihalashda konvektiv issiqlik uzatish koeffitsientini xarakterlaydi va u suyuqlikning xususiyatlariga bog'liq, bu esa muhim omildir. o'rtacha harorat farqi (lmtd) o'rtacha logarifmik harorat farqi (lmtd) issiqlik almashinuvchi qurilmalarning samaradorligini hisoblashda muhimdir, ayniqsa harorat o'zgarishi bo'ylab katta farqlar mavjud bo'lganda. lmtd parallel oqim va qarama-qarshi oqim konfiguratsiyalari uchun farq qiladi; qarama-qarshi oqim odatda 10-15% yuqori lmtd qiymatiga ega bo'ladi, bu esa samaraliroq issiqlik almashinuviga olib keladi. issiqlik o'tkazuvchanlik koeffitsienti (u) issiqlik o'tkazuvchanlik koeffitsienti (u) issiqlik o'tkazilish tezligini aniqlaydi; yuqori u qiymati 1 m² yuzadan 1 °c harorat farqida katta issiqlik oqimini ko'rsatadi. u koeffitsienti materialning issiqlik o'tkazuvchanligi (k), qalinligi (l) va …

4 / 20

'ladi. turbulentlikni oshirish issiqlik almashinuvini yaxshilaydi. yuqori reynolds sonlari (re > 4000 trubkada) suyuqlik aralashuvini kuchaytiradi va issiqlik o'tkazuvchanligini oshiradi. issiqlik almashinuvida ishlatiladigan materiallar mis, yuqori issiqlik o'tkazuvchanligi (401 vt/mk) tufayli, issiqlik almashtirgichlarida samarali issiqlik uzatishni ta'minlash uchun keng qo'llaniladi, ayniqsa yuqori haroratli muhitda. alyuminiy, nisbatan arzonligi va korroziyaga chidamliligi bilan ajralib turadi, avtomobil radiatorlarida va hvac tizimlarida keng qo'llaniladi, uning issiqlik o'tkazuvchanligi 205 vt/mk ga etadi. issiqlik almashinuvining amaliy qo'llanilishi kimyo sanoatida issiqlik almashinuvi reaktorlar haroratini boshqarish uchun zarur, mahsulot sifatini optimallashtiradi va 90% gacha energiyani tejaydi. energetika sohasida issiqlik elektr stansiyalari suv bug'ini turbinalarida aylantirib, elektr energiyasini ishlab chiqaradi, bunda 85% issiqlik almashinuviga bog'liq. e'tiboringiz uchun rahmat image2.jpg image3.jpg image4.jpg image5.jpg image6.jpg image7.jpg image8.jpg image9.jpg image10.jpg image11.jpg image12.jpg image13.jpg image14.jpg image15.jpg image16.jpg image17.jpg image18.jpg image1.png
