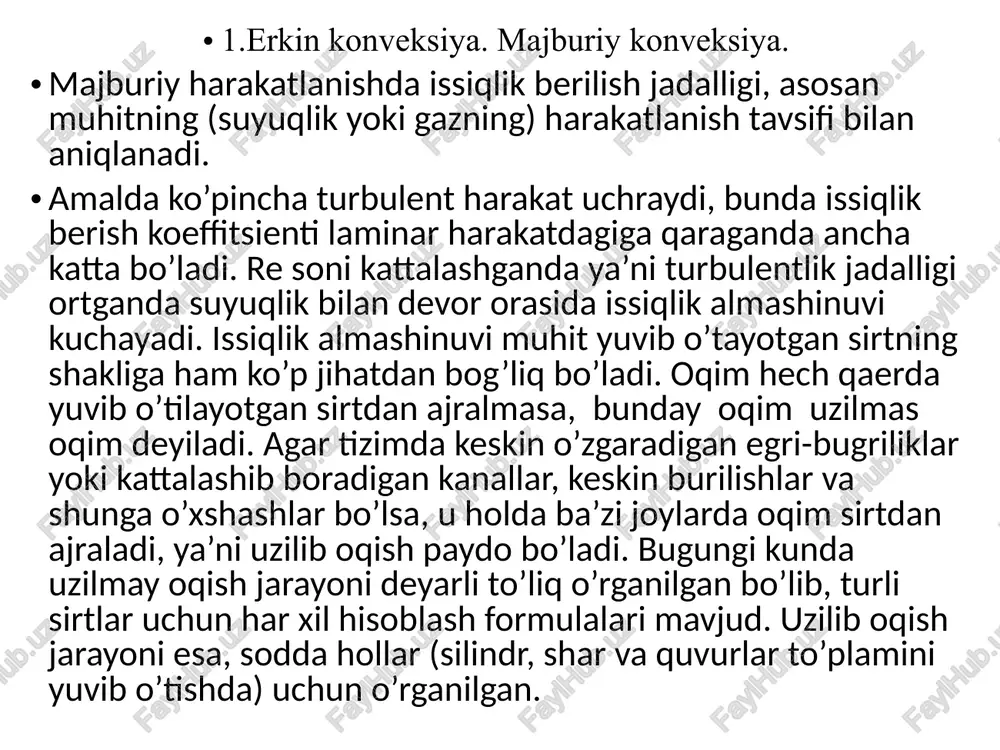

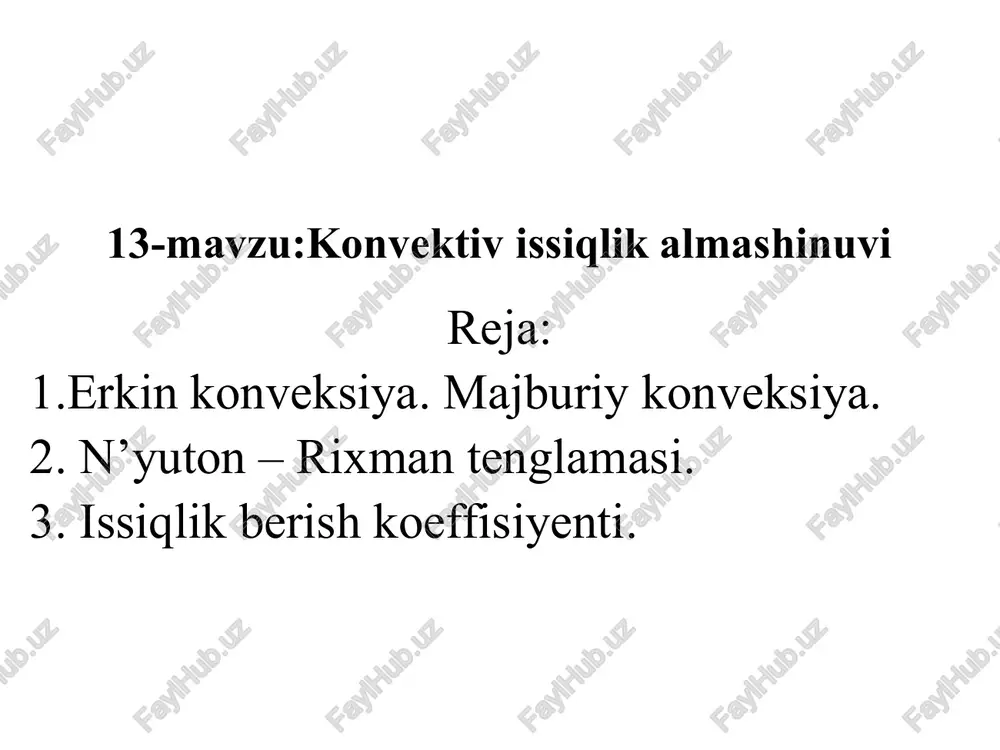

3-mavzu:ideal gaz aralashmalari. dalton qonuni. aralashma tarkibining berilish usullari. aralashmaning asosiy ko’rsatkichlari. 13-mavzu:konvektiv issiqlik almashinuvi reja: 1.erkin konveksiya. majburiy konveksiya. 2. n’yuton – rixman tenglamasi. 3. issiqlik berish koeffisiyenti. 1.erkin konveksiya. majburiy konveksiya. majburiy harakatlanishda issiqlik berilish jadalligi, asosan muhitning (suyuqlik yoki gazning) harakatlanish tavsifi bilan aniqlanadi. amalda ko’pincha turbulent harakat uchraydi, bunda issiqlik berish koeffitsienti laminar harakatdagiga qaraganda ancha katta bo’ladi. re soni kattalashganda ya’ni turbulentlik jadalligi ortganda suyuqlik bilan devor orasida issiqlik almashinuvi kuchayadi. issiqlik almashinuvi muhit yuvib o’tayotgan sirtning shakliga ham ko’p jihatdan bog’liq bo’ladi. oqim hech qaerda yuvib o’tilayotgan sirtdan ajralmasa, bunday oqim uzilmas oqim deyiladi. agar tizimda keskin o’zgaradigan egri-bugriliklar yoki kattalashib boradigan kanallar, keskin burilishlar va shunga o’xshashlar bo’lsa, u holda ba’zi joylarda oqim sirtdan ajraladi, ya’ni uzilib oqish paydo bo’ladi. bugungi kunda uzilmay oqish jarayoni deyarli to’liq o’rganilgan bo’lib, turli sirtlar uchun har xil hisoblash formulalari mavjud. uzilib oqish jarayoni esa, sodda hollar …

2 / 9

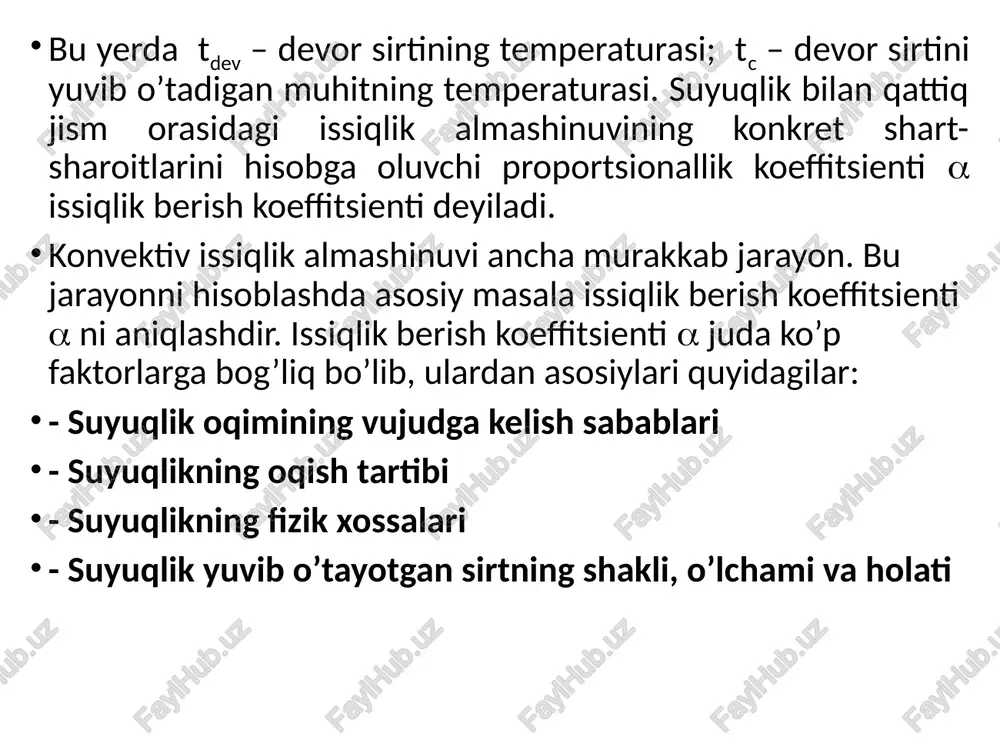

bo’ladi. bu yerda tdev – devor sirtining temperaturasi; tc – devor sirtini yuvib o’tadigan muhitning temperaturasi. suyuqlik bilan qattiq jism orasidagi issiqlik almashinuvining konkret shart-sharoitlarini hisobga oluvchi proportsionallik koeffitsienti  issiqlik berish koeffitsienti deyiladi. konvektiv issiqlik almashinuvi ancha murakkab jarayon. bu jarayonni hisoblashda asosiy masala issiqlik berish koeffitsienti  ni aniqlashdir. issiqlik berish koeffitsienti  juda ko’p faktorlarga bog’liq bo’lib, ulardan asosiylari quyidagilar: - suyuqlik oqimining vujudga kelish sabablari - suyuqlikning oqish tartibi - suyuqlikning fizik xossalari - suyuqlik yuvib o’tayotgan sirtning shakli, o’lchami va holati issiqlik berish koeffitsientining tahminiy qiymatlari konvektiv issiqlik almashinuv jarayoni , vt/(m2k) gazlardagi tabiiy konvektsiya 6 – 100 gazlar quvurda yoki quvur oralig’ida majburiy harakatlanganda 12 – 120 suv bug’ining quvurdagi harakati 110 – 2200 suvning tabiiy konvektsiyasi 110 – 1100 suvning quvurdagi harakati 500 – 11000 qaynayotgan suv 2200 – 11000 kondensatsiyalanayotgan suv bug’i 4500 – 22000 issiqlik oqimini aniqlovchi barcha formulalarda suyuqlik temperaturasi …

3 / 9

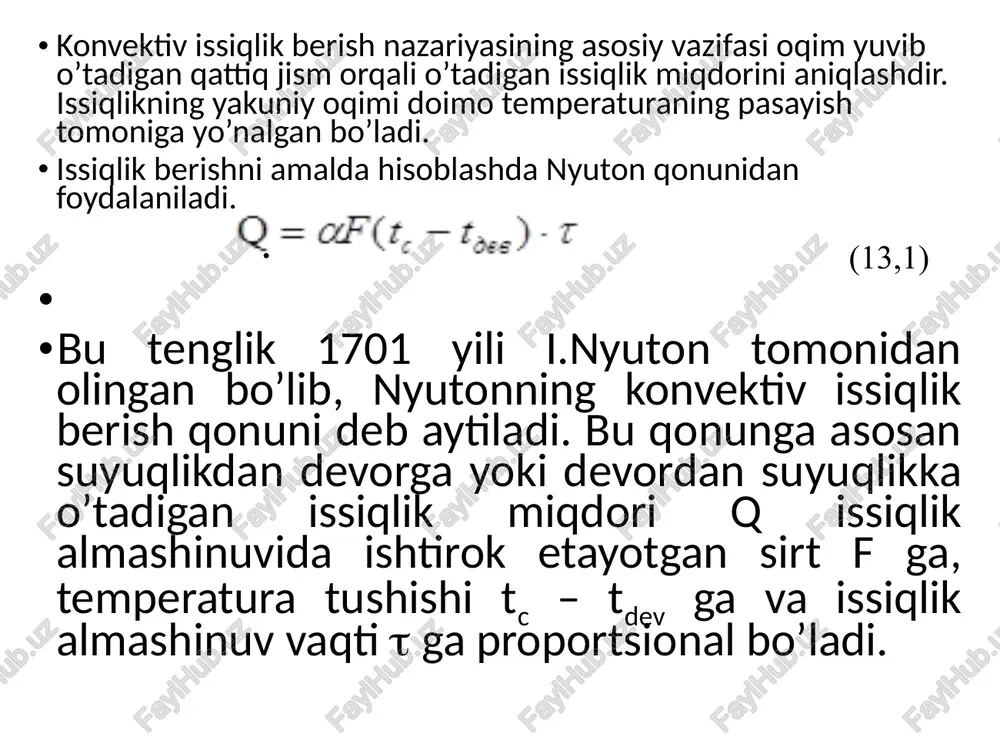

rlari temperatura o’zgarishi bilan o’zgarib turadi. shuning uchun fizik kattaliklar olinadigan aniqlovchi temperatura sifatida oqimning o’rtacha temperaturasi, yoki devorning o’rtacha temperaturasi, yoki chegara qatlamining o’rtacha temperaturasi olinadi: tchq=0,5(td+ts) (13.4) bazi o’xshash sonlarga chiziqli o’lcham kiradi. yumaloq quvurlar uchun chiziqli o’lcham sifatida quvurning ichki diametri olinadi. kesimi yumaloq bo’lmagan kanallar uchun ekvivalent diametr dekv=4f/s olinadi, bu yerda f – kanalning ko’ndalang kesim yuzasi; s – kanalning to’liq (ho’llangan) perimetri. tabiiy konvektsiya yo’li bilan issiqlik almashinuvida qizigan zarralar yuqoridan tushayotgan sovuq zarralarga qarshi, ya’ni pastdan yuqoriga tomon harakat qiladi. bunda murakkab harakat vujudga kelib, ko’tariluvchi va tushuvchi oqimlar to’qnashadi. tabiiy konvektsiyada issiqlik almashinuv jarayoni ko’pchilik issiqlik qurilmalaridek uzatiladi. image1.png image2.png image3.emf issiqlik berish koeffitsientini aniqlash tenglamalarida har doim suyuqlikning o’rtacha tezligi olinadi: f v wdf f w f    1 rt o' (9.37) /docprops/thumbnail.jpeg

4 / 9

5 / 9
