1 / 20

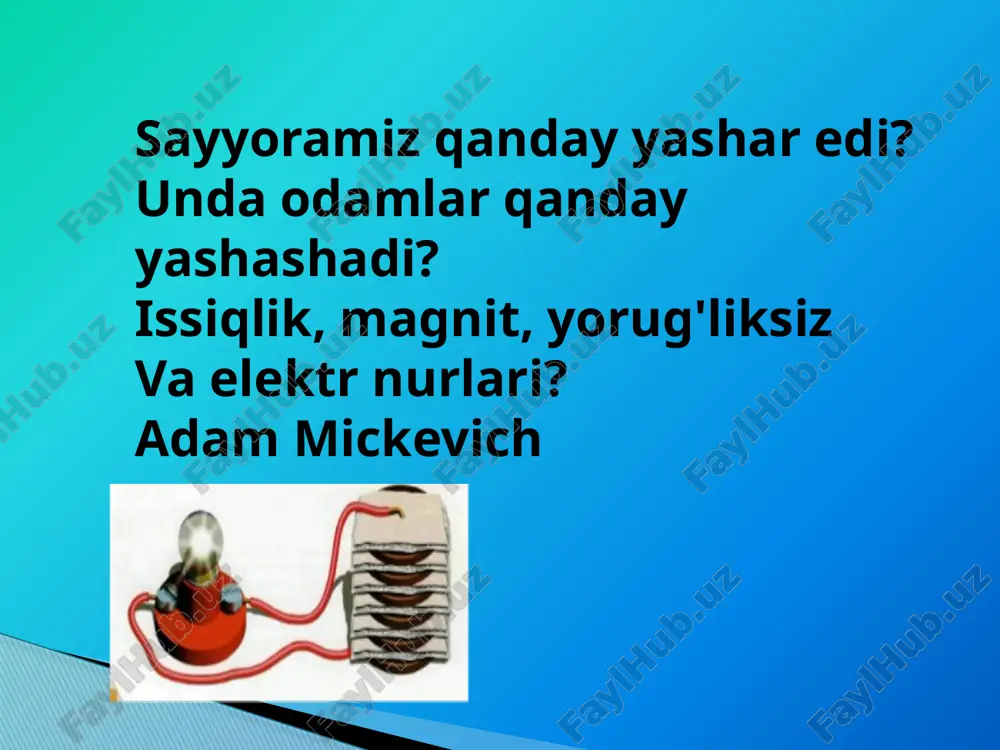

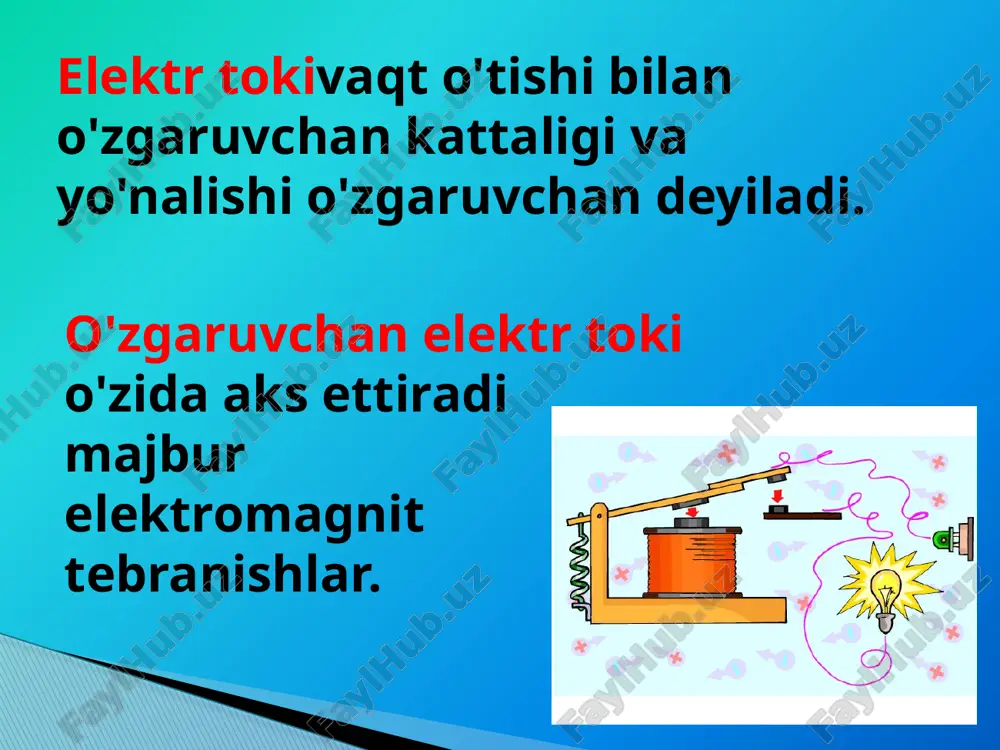

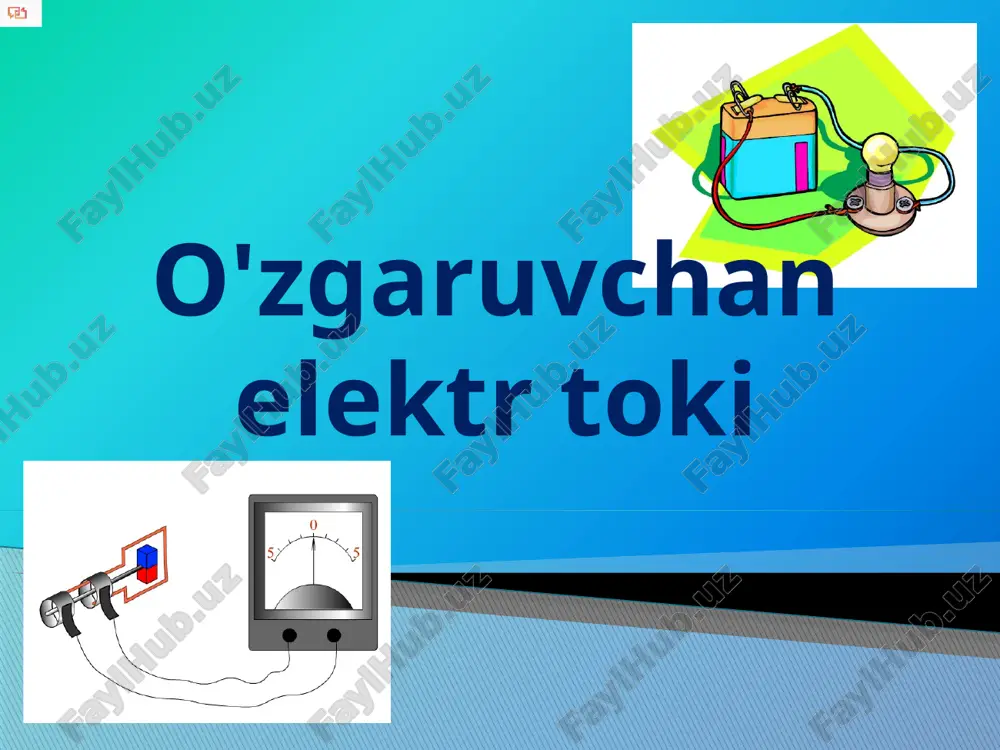

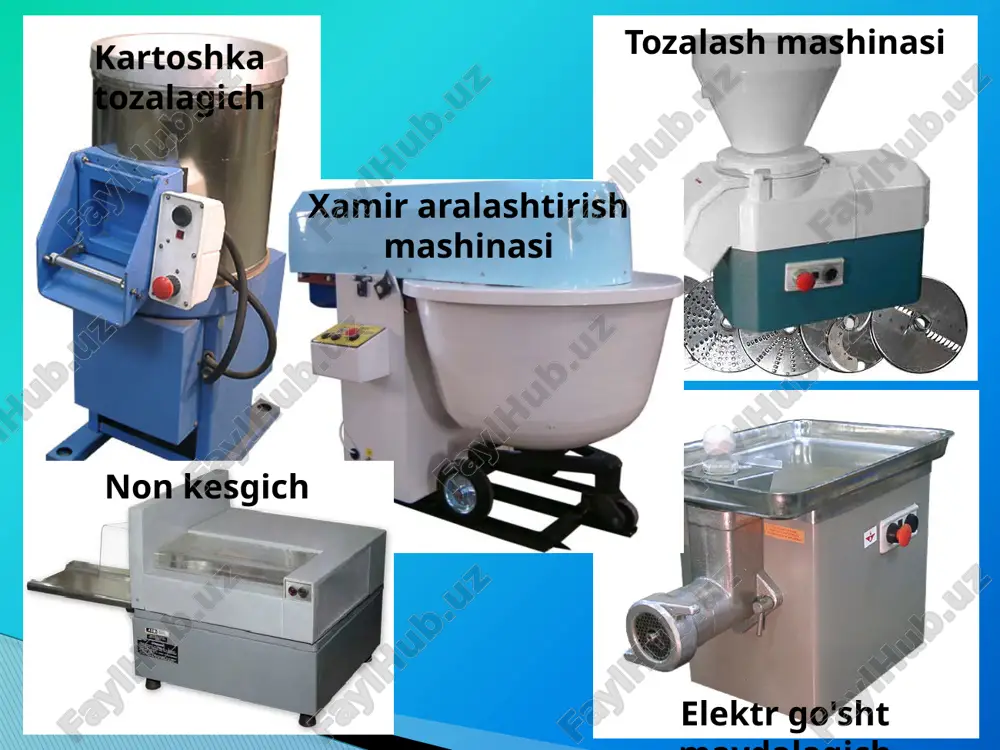

slayd 1 o'zgaruvchan elektr toki sayyoramiz qanday yashar edi? unda odamlar qanday yashashadi? issiqlik, magnit, yorug'liksiz va elektr nurlari? adam mickevich kartoshka tozalagich tozalash mashinasi elektr go'sht maydalagich xamir aralashtirish mashinasi non kesgich elektr tokivaqt o'tishi bilan o'zgaruvchan kattaligi va yo'nalishi o'zgaruvchan deyiladi. o'zgaruvchan elektr toki o'zida aks ettiradi majbur elektromagnit tebranishlar. o'zgaruvchan tok zanjirda o'zgaruvchan emf mavjud bo'lganda paydo bo'lishi mumkin. zanjirda o'zgaruvchan emfni olish elektromagnit induksiya hodisasiga asoslanadi. buning uchun o'tkazgich ramka burchak tezligi bilan bir xil bo'ladiōyagona magnit maydonda aylansin. bunday holda, burchak qiymatiaramka uchun normal va magnit induksiya vektori o'rtasidagi ifoda quyidagi ifoda bilan aniqlanadi: emf o'zgaruvchisini olish shunday qilib, ramkaga kiradigan magnit oqimning kattaligi vaqt o'tishi bilan garmonik qonunga muvofiq o'zgaradi: faraday qonuniga ko'ra, kontaktlarning zanglashiga olib o'tadigan magnit induksiya oqimi o'zgarganda, kontaktlarning zanglashiga olib keladigan induktsiyali emf paydo bo'ladi. hosil tushunchasidan foydalanib, elektromagnit induksiya qonuni formulasini aniqlaymiz devren orqali o'tadigan magnit oqim o'zgarganda, induktsiyalangan …

2 / 20

m va kuchlanish o'zgarishlari o'rtasida faza almashinuvi borligini aytish odatiy holdir. umuman olganda, kuchlanish va oqimning oniy qiymatini aniqlash mumkin: yoki ph-oqim va kuchlanish tebranishlari orasidagi faza almashinuvi im-oqim amplitudasi, a. ac pallasida qarshilik elektr qarshiligi yuqori bo'lgan yukni o'z ichiga olgan sxemani ko'rib chiqing. endi biz bu qarshilikni faol deb ataymiz, chunki bunday qarshilik mavjud bo'lganda elektr davri oqim manbaidan unga keladigan energiyani o'zlashtiradi, bu esa o'tkazgichning ichki energiyasiga aylanadi. bunday sxemada: elektr energiyasini ichki energiyaga aylantiradigan elektr qurilmalari deyiladi faol qarshiliklar bir lahzali oqim qiymati lahzali kuchlanish qiymatiga to'g'ridan-to'g'ri proportsional bo'lganligi sababli, uni kontaktlarning zanglashiga olib keladigan qismi uchun ohm qonuni yordamida hisoblash mumkin: faol qarshilikka ega bo'lgan sxemada oqim va kuchlanishning o'zgarishi o'rtasidagi faza almashinuvi nolga teng, ya'ni. joriy tebranishlar kuchlanishning o'zgarishi bilan fazada bo'ladi. samarali kuchlanish qiymatlari va joriy quvvat shahar elektr tarmog'idagi kuchlanish 220 v deb aytishganda, biz bir lahzalik kuchlanish qiymati haqida emas, balki …

3 / 20

arali qiymatlar to'g'ridan-to'g'ri oqim va doimiy kuchlanish bilan almashtiriladi: voltaj va oqim o'rtasida faza almashinuvi mavjud bo'lganda, quvvat quyidagi formula bo'yicha aniqlanadi: xulosalar ushbu darsda siz quyidagilarni bilib oldingiz: o'zgaruvchan elektr toki - majburiy elektromagnit tebranishlar bo'lib, ularda zanjirdagi oqim kuchi garmonik qonunga muvofiq vaqt o'tishi bilan o'zgaradi; zanjirda o'zgaruvchan emfni olish elektromagnit induksiya hodisasiga asoslanadi; faol qarshilikda oqim va kuchlanishning tebranishlari orasidagi fazalar farqi nolga teng; o'zgaruvchan tok va kuchlanishning samarali qiymatlari to'g'ridan-to'g'ri oqim va kuchlanish qiymatlariga teng bo'lib, unda bir xil energiya bir xil faol qarshilikka ega bo'lgan zanjirda chiqariladi; o'zgaruvchan tok pallasida quvvat to'g'ridan-to'g'ri oqim kuchi bilan bir xil munosabatlar bilan belgilanadi, unda tegishli samarali qiymatlar to'g'ridan-to'g'ri oqim va doimiy kuchlanish bilan almashtiriladi. umumiy holatda oʻzgaruvchan tok elektr pallasida nafaqat kattalikda, balki yoʻnalishda ham oʻzgarganligi sababli, kontaktlarning zanglashiga olib keladigan oʻzgaruvchan tokning yoʻnalishlaridan biri shartli ravishda ijobiy, ikkinchisi esa salbiy hisoblanadi. shunga muvofiq, birinchi holatda oʻzgaruvchan tokning …

4 / 20

ʻnalish, pastga esa salbiy yoʻnalish tanlanadi. . dastlabki vaqtda 𝑡=0 oqim kuchi nolga teng (𝑖=0) . keyin vaqt oʻtishi bilan ijobiy yoʻnalishda, vaqt oʻtishi bilan ortadi 𝑡=𝑇4 maksimal qiymatga etadi, undan keyin u kamayadi va vaqtida 𝑡=𝑇2 nolga aylanadi. keyin nol qiymatdan oʻtib, oqim oʻz yoʻnalishini teskari tomonga oʻzgartiradi, yaʼni oqim kuchi manfiy boʻladi, keyin u mutlaq qiymatda (pastga qarab) oʻsadi, maksimal (mutlaq qiymatda) ga etadi. 𝑡=34𝑇 va undan keyin u kamayadi (mutlaq qiymatda), nolga moyil boʻladi va da 𝑡=𝑇 nolga aylanadi. davriy oʻzgaruvchan tok . davriy oʻzgaruvchan tok — bu shunday elektr toki-ki, muntazam ravishda oʻzgarishlarning toʻliq aylanishini takrorlaydi, asl qiymatiga qaytadi. taqdim etilgan diagrammada, muntazam ravishda 𝑇 joriy grafik hech qanday oʻzgarishsiz toʻliq qayta ishlab chiqariladi. vaqt 𝑇, bu davrda oʻzgaruvchan davriy oqim oʻz oʻzgarishlarining toʻliq aylanishini yakunlaydi, asl qiymatiga qaytadi, deyiladi oʻzgaruvchan tok davri. davrning teskarisi oʻzgaruvchan tokning chastotasi deb ataladi: . oʻzgaruvchan tokning chastotasini oʻlchash birligi …

5 / 20

orlarining tezligini oshirish uchun 400 gts chastotasi qoʻllaniladi. . sinusoidal oqim elementar hisoblanadi, yaʼni uni boshqa oddiyroq oʻzgaruvchan toklarga parchalab boʻlmaydi. oʻzgaruvchan sinusoidal tok quyidagi formula bilan ifodalanadi: 𝑖=𝐼𝑚sin⁡𝜔𝑡, bu yerda 𝐼𝑚 sinusoidal oqimning amplitudasi; 𝜔𝑡 — sinusoidal tok fazasi deb ataladigan baʼzi bir burchak. sinusoidal oqimning fazasi 𝜔𝑡 vaqtga mutanosib ravishda oʻzgaradi 𝑡. faktor 𝜔, faza ifodasiga kiritilgan 𝜔𝑡, — bu burchak (dumaloq) chastotadir oʻzgaruvchan tok, bu doimiy. burchak chastotasi 𝜔 sinusoidal oqim chastotaga bogʻliq formula 𝑓 va oqim bilan aniqlanadi: . ac sinusoidal oqimining dastlabki bosqichi ijobiy boʻlishi mumkin (𝜓>0) yoki salbiy (𝜓 0 vaqtda sinusoidal oqimning oniy qiymati 𝑡=0 ijobiy, bilan 𝜓<0 — manfiy. agar dastlabki bosqich 𝜓=𝜋2, keyin oqim formula bilan aniqlanadi 𝑖=𝐼𝑚sin⁡(𝜔𝑡+𝜋2) . bir vaqtning oʻzida uning bir lahzalik qiymati 𝑡=0 teng. 𝑖𝑡=0=𝐼𝑚sin⁡𝜋2=𝐼𝑚, yaʼni oqimning musbat amplitudasiga teng. agar dastlabki bosqich 𝜓=−𝜋2, keyin oqim formula bilan aniqlanadi 𝑖=𝐼𝑚sin⁡(𝜔𝑡−𝜋2) . bir vaqtning oʻzida uning bir lahzalik …
