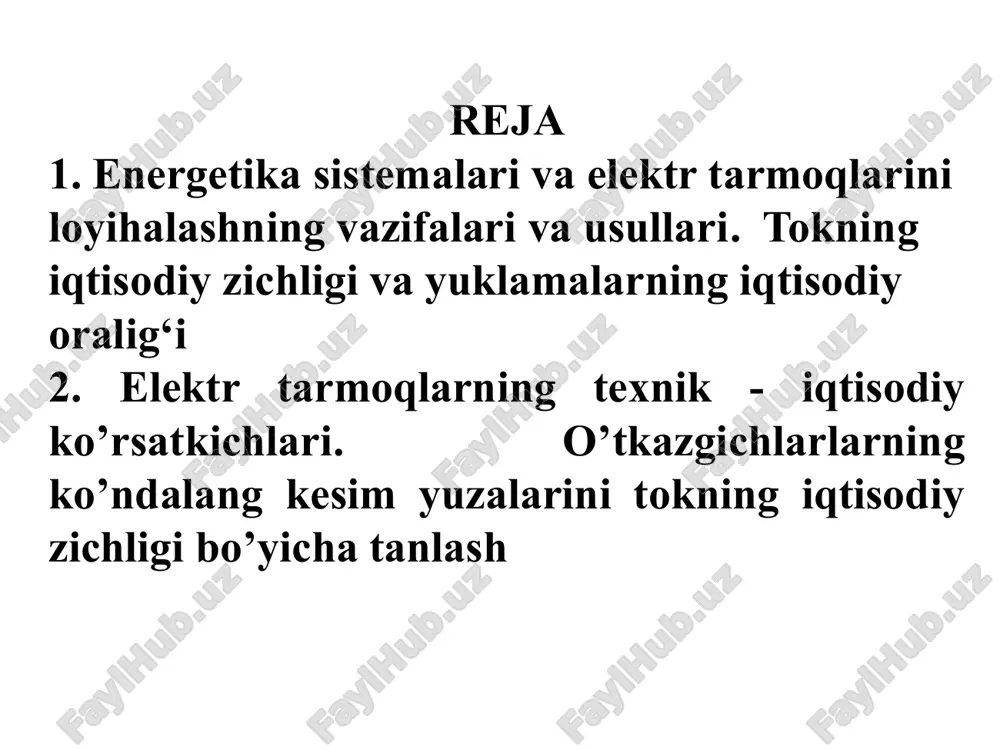

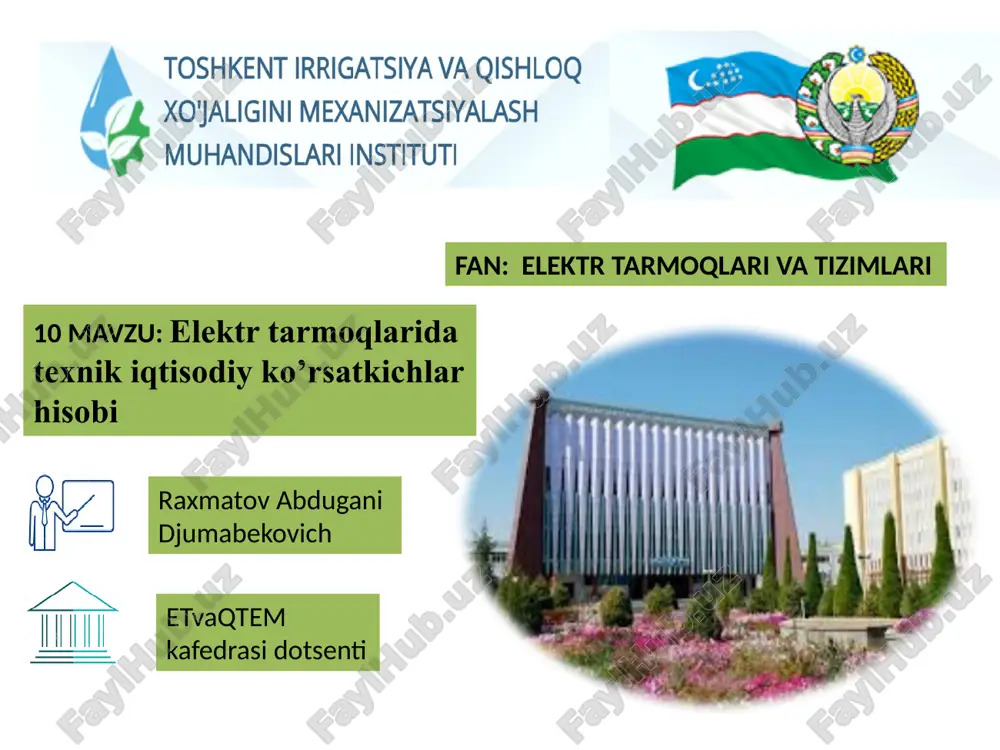

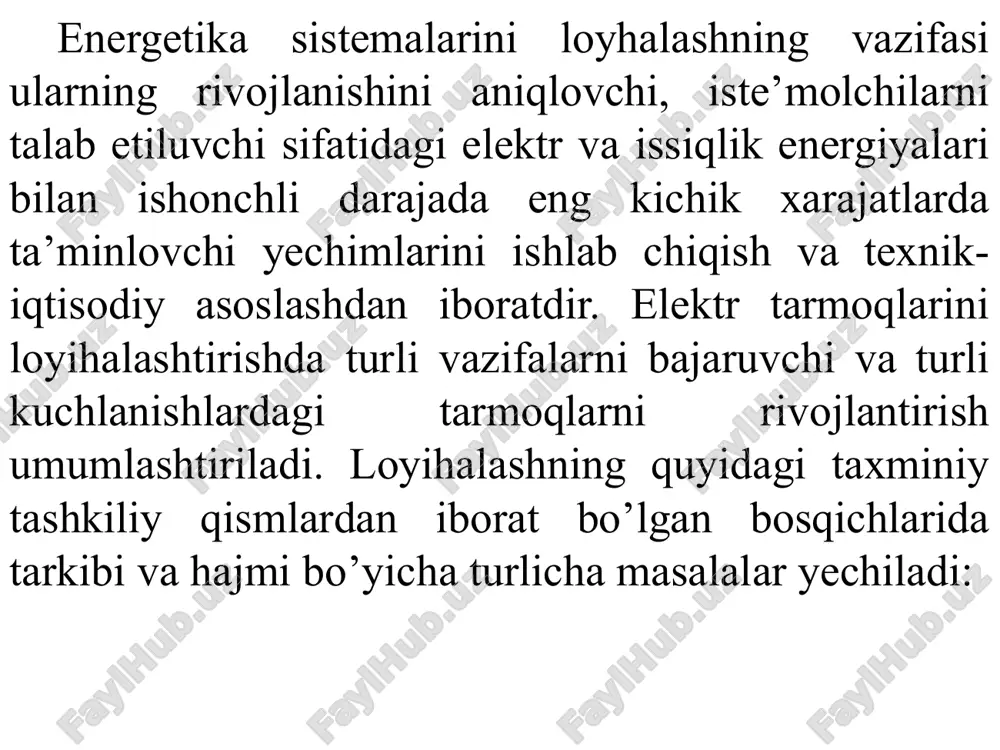

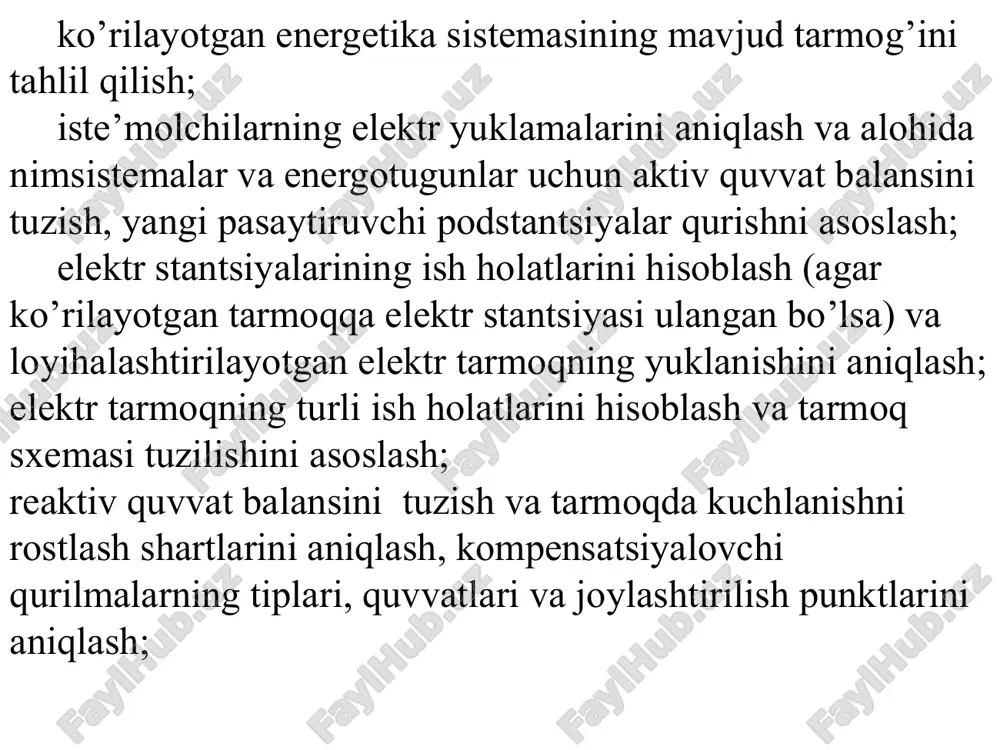

slayd 1 raxmatov abdugani djumabekovich etvaqtem kafedrasi dotsenti 10 mavzu: elektr tarmoqlarida texnik iqtisodiy ko’rsatkichlar hisobi fan: elektr tarmoqlari va tizimlari 1 reja 1. energetika sistemalari va elektr tarmoqlarini loyihalashning vazifalari va usullari. tokning iqtisodiy zichligi va yuklamalarning iqtisodiy oralig‘i 2. elektr tarmoqlarning texnik - iqtisodiy ko’rsatkichlari. o’tkazgichlarlarning ko’ndalang kesim yuzalarini tokning iqtisodiy zichligi bo’yicha tanlash energetika sistemalarini loyhalashning vazifasi ularning rivojlanishini aniqlovchi, iste’molchilarni talab etiluvchi sifatidagi elektr va issiqlik energiyalari bilan ishonchli darajada eng kichik xarajatlarda ta’minlovchi yechimlarini ishlab chiqish va texnik-iqtisodiy asoslashdan iboratdir. elektr tarmoqlarini loyihalashtirishda turli vazifalarni bajaruvchi va turli kuchlanishlardagi tarmoqlarni rivojlantirish umumlashtiriladi. loyihalashning quyidagi taxminiy tashkiliy qismlardan iborat bo’lgan bosqichlarida tarkibi va hajmi bo’yicha turlicha masalalar yechiladi: ko’rilayotgan energetika sistemasining mavjud tarmog’ini tahlil qilish; iste’molchilarning elektr yuklamalarini aniqlash va alohida nimsistemalar va energotugunlar uchun aktiv quvvat balansini tuzish, yangi pasaytiruvchi podstantsiyalar qurishni asoslash; elektr stantsiyalarining ish holatlarini hisoblash (agar ko’rilayotgan tarmoqqa elektr stantsiyasi ulangan bo’lsa) …

2 / 57

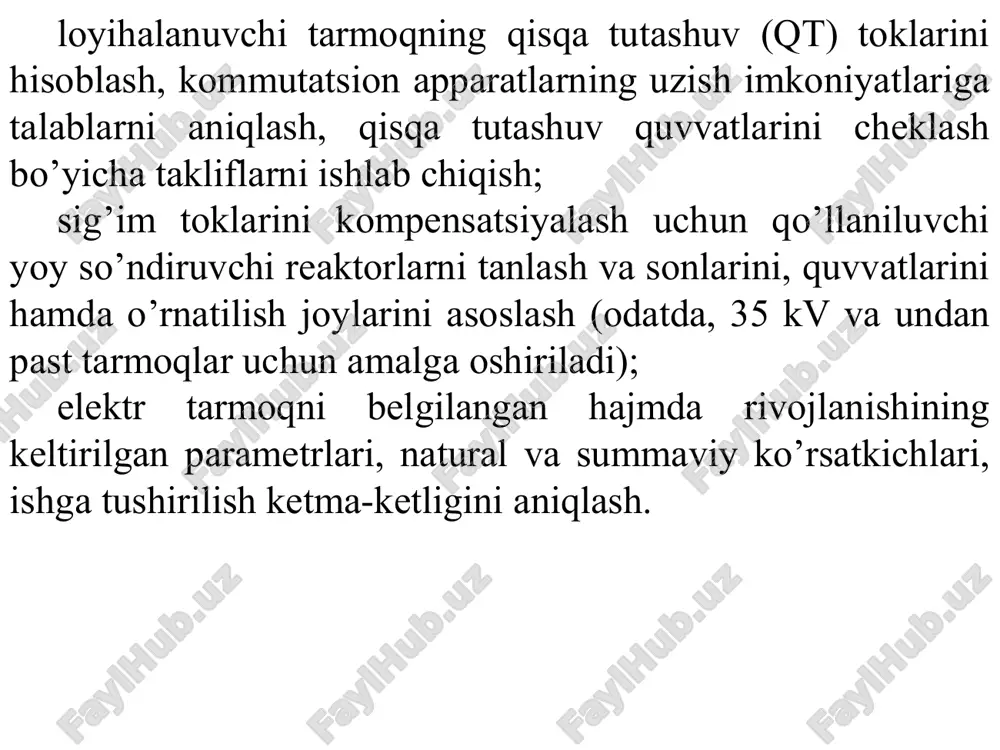

mpensatsiyalash uchun qo’llaniluvchi yoy so’ndiruvchi reaktorlarni tanlash va sonlarini, quvvatlarini hamda o’rnatilish joylarini asoslash (odatda, 35 kv va undan past tarmoqlar uchun amalga oshiriladi); elektr tarmoqni belgilangan hajmda rivojlanishining keltirilgan parametrlari, natural va summaviy ko’rsatkichlari, ishga tushirilish ketma-ketligini aniqlash. 2. elektr tarmoqlarning texnik - iqtisodiy ko’rsatkichlari eng muhim texnik-iqtisodiy ko’rsatkich – bu kapital mablag’lar, ya’ni elektr tarmog’i, stantsiyalari va energetik ob’ektlarni qurish uchun sarf bo’luvchi xarajatlardir. elektr tarmoq uchun: k=keut +kn s (11.1) bu yerda: keut- elektr uzatish liniyalarini qurish uchun kapital mablag’; kps - podstantsiyalarni qurish uchun kapital mablag’. ikkinchi muhim texnik-iqtisodiy ko’rsatkich bo’lib bir yil davomida energetik jihozlar va tarmoqdan foydalanish uchun lozim bo’lgan xarajatlari (ekspluatatsiya xarajatlari) hisoblanadi: bu yerda: ieut, ins - elektr uzatish liniyalari va podstantsiyalar uchun bir yil davomida foydalanish xarajatlari; i - bir yil davomida isrof bo’luvchi elektr energiya narhi; a.eut, t.eut, x.eut – elektr uzatish tarmoqlar uchun ammortizatsiya, joriy ta’mir va xizmat ko’rsatish …

3 / 57

egirmasi shunchalik ko’p bo’ladi. joriy ta’mir chegirmalari jihozni ishlaydigan holatda tutib turish uchun foydalaniladi. joriy ta’mir mobaynida izolyatorlar almashtiriladi, tayanch va podstantsiya jihozlarining sirtlari bo’yaladi, katta bo’lmagan buzilishlar tuzatiladi. ishdan chiqishning oldini olish uchun barcha jihozlar tekshirilib va davriy tarzda sinovdan o’tkazilib turiladi. bu tadbirlar ham joriy ta’mir chegirmalari hisobidan moliyalanadi. xizmat ko’rsatish chegirmalari bevosita xodimlarning maoshi, transport va a’loqa vositalari, xodimlarning yashash uylari va h.k. uchun sarf qilinadi. ammortizatsiya va joriy ta’mirlash uchun qo’shimcha xarajatlari quyidagicha hisoblanadi: ia=ak (11.4) it=ak, (11.5) bu yerda: a- nisbiy birlikdagi ammortizatsiya chegirmalari; t- nisbiy birlikdagi joriy ta’mir chegirmalari, 1/yil. bir yil davomida isrof bo’luvchi elektr energiyaning narhi quyidagicha hisoblanadi: iw =w , (11.6) bu yerda : w- elektr energiya isrofi, kvt.soat; - isrof bo’luvchi 1 kvt.soat elektr energiyaning narhi. texnik-iqtisodiy ko’rsatkichlarga, shuningdek, elektr energiyani uzatishning tan narhi,ya’ni 1 kvt.soat elektr energiyasini yetkazib berish harajatlari, ham kiradi va u quyidagicha aniqlanadi: s=i/w, (11.7) bu …

4 / 57

1 kttp, mln. so’m 72,0 6 ram.ttp, %  yil 6,0 2 k110, mln. so’mkm 12,5 7 ram.35, %  yil 6,8 3 k35, mln. so’mkm 5,5 8 ram.35, %  yil 4,9 4 k10, mln. so’mkm 2,5 9 ram.10, %  yil 5,7 5 k6, mln. so’mkm 1,9 10 ram.10, %  yil 6,8 elektr istemolchilari haqida ma’lumotlari. masala: quyidagi rasmda keltirilgan kuchlanishi 35/10 kv.li suv xo’jalik elektr ta’minot tarmog’idagi sarf-xarajatlar(zs.x.)ni hisoblang. elektr tarmoqlaridagi istemolchilar haqidagi ma’lumotlar 11.1 - jadvalda berilgan. yechish: kuchlanishi 35/10 kv.li p/st shinalaridagi yuklama r = 1600 kvt. ga teng. transformatorning o’rtacha quvvati s = 2000 kva bo’lsa va maksimal yuklamadan foydalanish muddati t=3000 s/yil deb hisoblaymiz. kuchlanishi 35 kv.li liniyaning o’rtacha uzunligi 16 km, kuchlanishi 10 kvli liniyaning umumiy uzunligi 130 km. tuman transformator punkti va havo liniyasi (hl) balans qiymati, amortizatsiya chegirimlari haqidagi ma’lumot 8 – jadvalda berilgan. hisobni, kuchlanishi 35kv ta’minot manbai …

5 / 57

000 sum = 51000 × 1544 = 78744 mln shmb umumiy amortizatsiya chegirimlari: ram• k = 0,054 40 + 0,042 4,5 16 + 0,053 2,4 130 = 21700 sum 1 shmb = 21700 × 1544 = 33504,8 mln so’m ishchi va xizmatchilarning maoshini, ishlab chiqarish va boshqa xarajatlarni hisoblash uchun umumiy deb qabul qilingan shartli birliklar tizimidan foydalanamiz. bunda: kuchlanishi 35 kv.li hlsining 1 km =1,3 sheb; kuchlanishi 10 kv.li hlsining 1 km =1,8 sheb; 1 ta tuman transformator punkti 1 ttp = 60 sheb deb qabul qilingan u holda umumiy shartli ekspluatatsiya birligi quyidagicha hisoblanadi: σsheb = 1,3 16 + 1,8 130 + 60 = 315 yil davomidagi 1 sheb ning qiymati 35 so’m deb qabul qilsak, yil davomida maosh va boshqa chegirimlar uchun sarflarni quyidagicha hisoblaymiz: 35 × 315 = 11 mln so’m, shmb da esa 11000×1544 = 16984 mln so’m tuman elektr ta’minot tashkilotidan yil davomida elektr …
