proyeksiyalash usuli

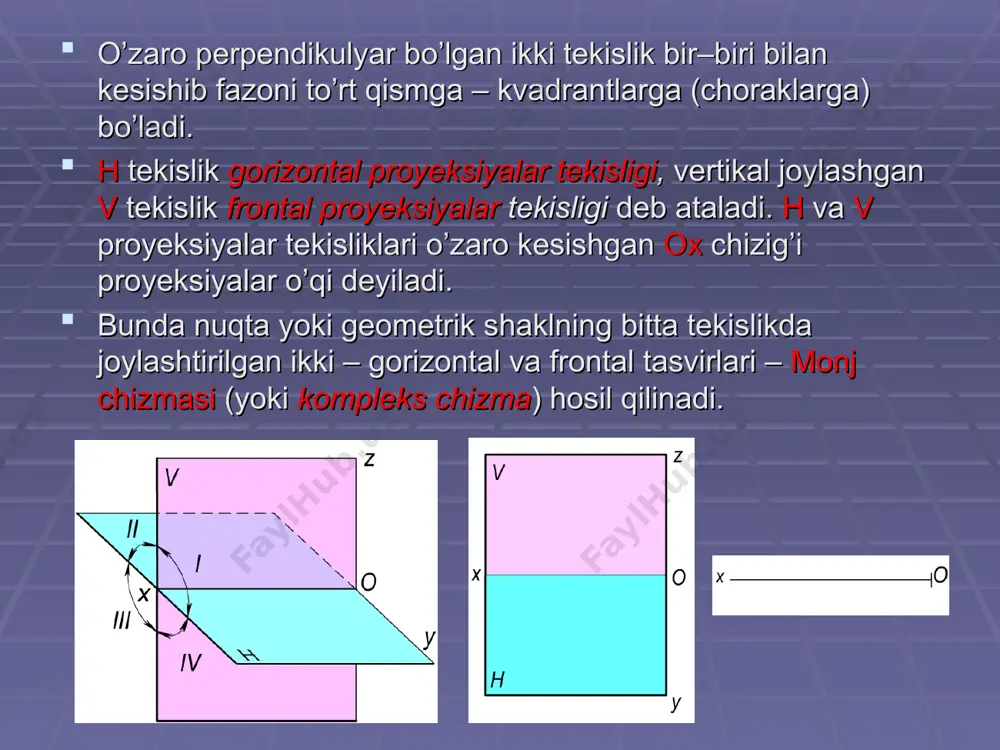

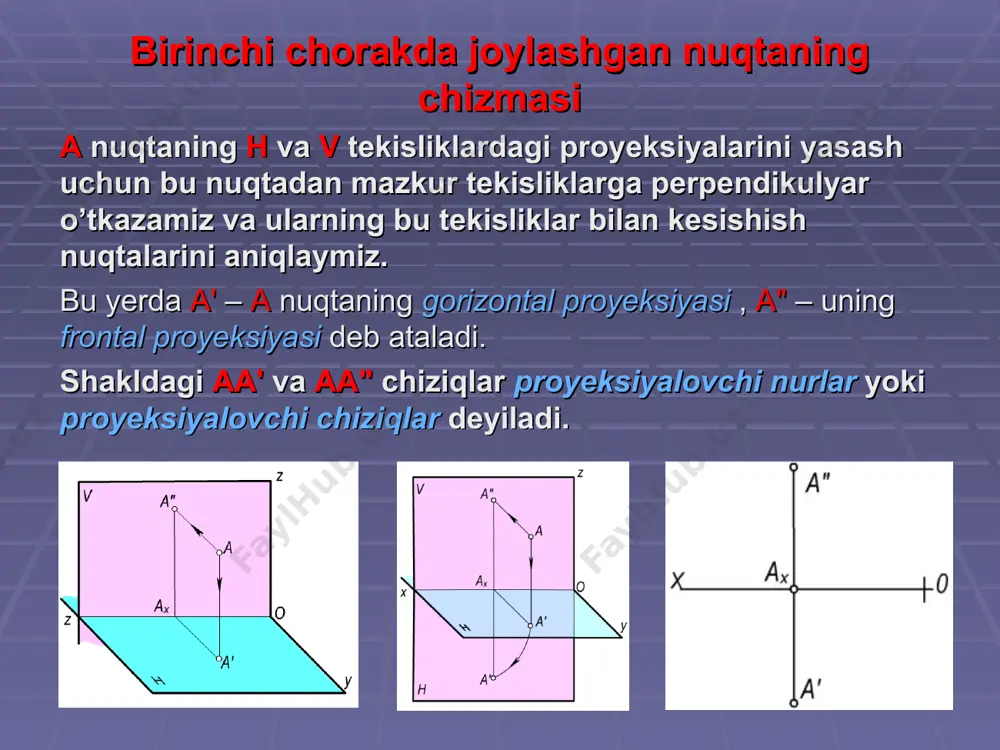

proyeksiyalash metodlari to’g’ri burchakli (ortogonal) proyeksiyalash usuli. g. monj chizmasi. nuqtaning koordinatalar tekisliklardagi chizmalari. o’zaro perpendikulyar bo’lgan ikki tekislik bir–biri bilan kesishib fazoni to’rt qismga – kvadrantlarga (choraklarga) bo’ladi. h tekislik gorizontal proyeksiyalar tekisligi, vertikal joylashgan v tekislik frontal proyeksiyalar tekisligi deb ataladi. h va v proyeksiyalar tekisliklari o’zaro kesishgan ox chizig’i proyeksiyalar o’qi deyiladi. bunda nuqta yoki geometrik shaklning bitta tekislikda joylashtirilgan ikki – gorizontal va frontal tasvirlari – monj chizmasi (yoki kompleks chizma) hosil qilinadi. birinchi chorakda joylashgan nuqtaning chizmasi a nuqtaning h va v tekisliklardagi proyeksiyalarini yasash uchun bu nuqtadan mazkur tekisliklarga ...

This file contains 9 pages in PPT format (1.6 MB). To download "proyeksiyalash usuli", click the Telegram button on the left.
