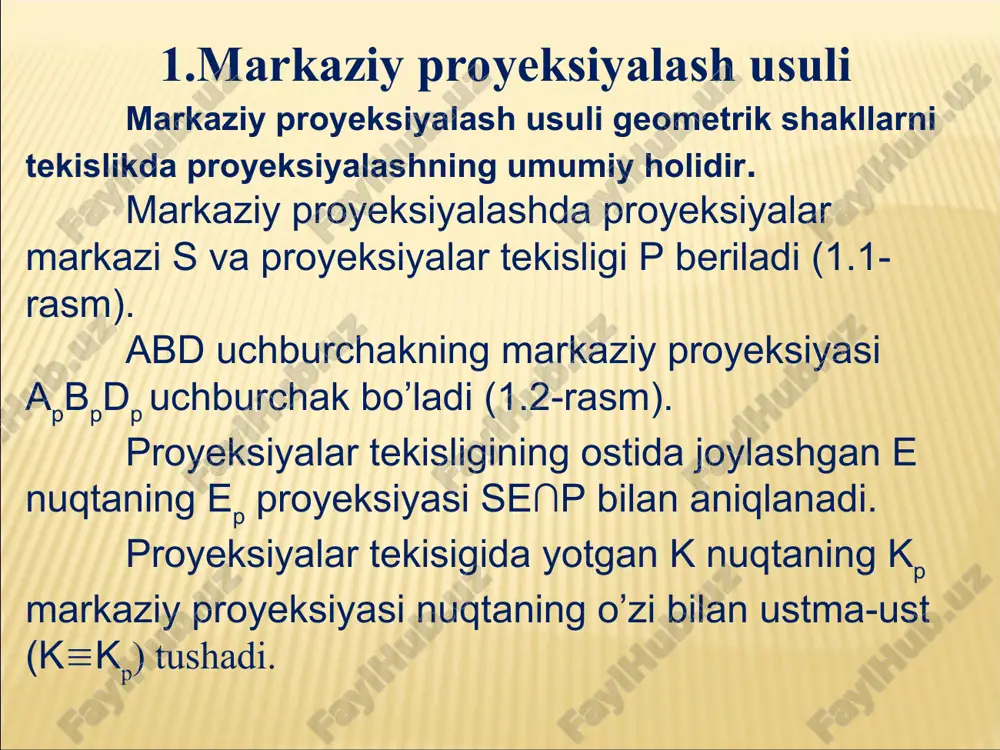

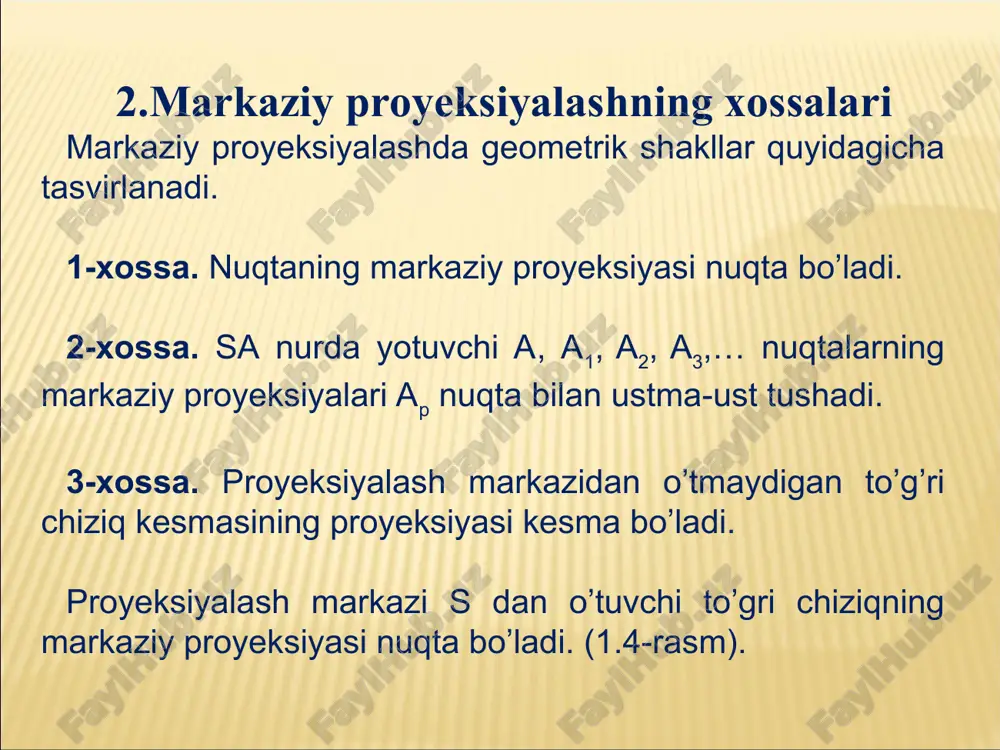

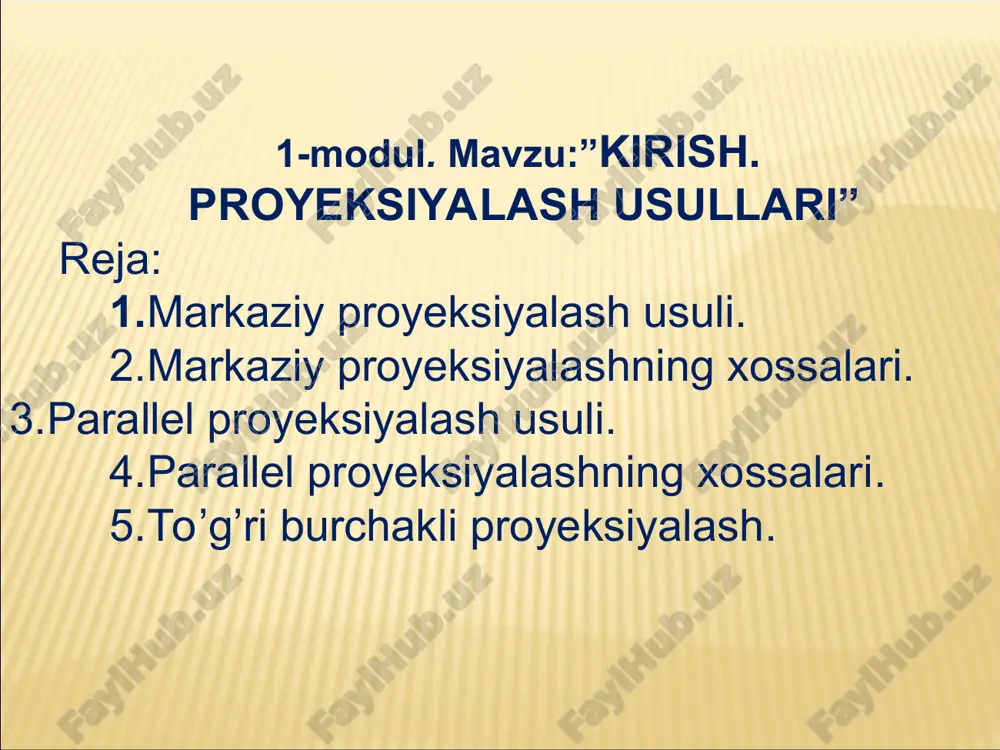

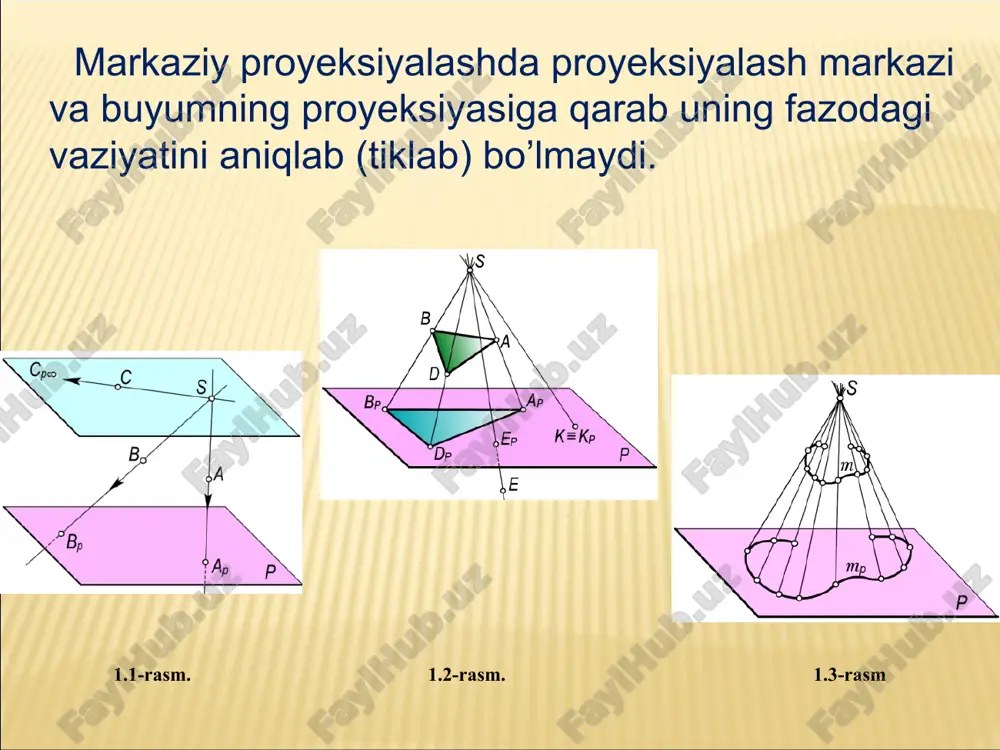

slayd 1 1-modul. mavzu:”kirish. proyeksiyalash usullari” reja: 1.markaziy proyeksiyalash usuli. 2.markaziy proyeksiyalashning xossalari. 3.parallel proyeksiyalash usuli. 4.parallel proyeksiyalashning xossalari. 5.to’g’ri burchakli proyeksiyalash. 1.markaziy proyeksiyalash usuli markaziy proyeksiyalash usuli geometrik shakllarni tekislikda proyeksiyalashning umumiy holidir. markaziy proyeksiyalashda proyeksiyalar markazi s va proyeksiyalar tekisligi p beriladi (1.1-rasm). avd uchburchakning markaziy proyeksiyasi apbpdp uchburchak bo’ladi (1.2-rasm). proyeksiyalar tekisligining ostida joylashgan e nuqtaning ep proyeksiyasi se∩p bilan aniqlanadi. proyeksiyalar tekisigida yotgan k nuqtaning kp markaziy proyeksiyasi nuqtaning o’zi bilan ustma-ust (kkp) tushadi. markaziy proyeksiyalashda proyeksiyalash markazi va buyumning proyeksiyasiga qarab uning fazodagi vaziyatini aniqlab (tiklab) bo’lmaydi. 1.1-rasm. 1.2-rasm. 1.3-rasm 2.markaziy proyeksiyalashning xossalari markaziy proyeksiyalashda geometrik shakllar quyidagicha tasvirlanadi. 1-xossa. nuqtaning markaziy proyeksiyasi nuqta bo’ladi. 2-xossa. sa nurda yotuvchi a, a1, a2, a3,… nuqtalarning markaziy proyeksiyalari ap nuqta bilan ustma-ust tushadi. 3-xossa. proyeksiyalash markazidan o’tmaydigan to’g’ri chiziq kesmasining proyeksiyasi kesma bo’ladi. proyeksiyalash markazi s dan o’tuvchi to’gri chiziqning markaziy proyeksiyasi nuqta bo’ladi. (1.4-rasm). 1.4-rasm. 1.5-rasm …

2 / 12

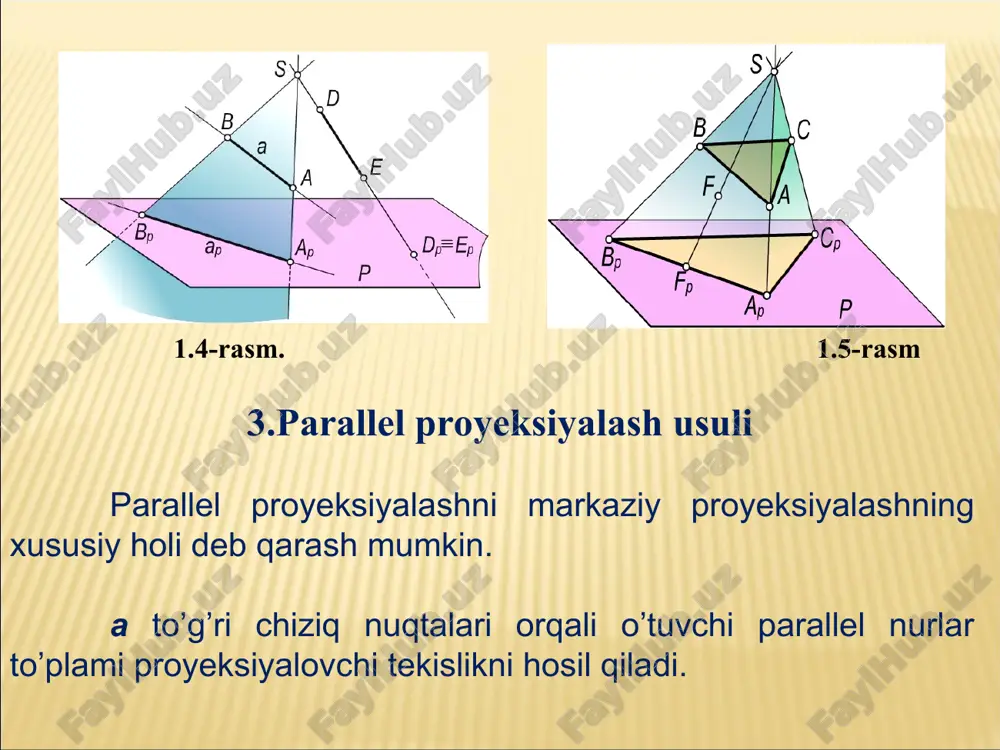

ma’lumot bera olmaydi. buning uchun qo’shimcha shartlar berilishi lozim. silindrik sirt proyeksiyalar tekisligi r bilan kesishib, mp egri chiziqni hosil qiladi. 1.6-rasm . 1.7-rasm. parallel proyeksiyalash ikki xil bo’ladi: qiyshiq burchakli parallel proyeksiyalash. bunda s proyeksiyalash yo’nalishi p proyeksiyalar tekisligi bilan o’tkir burchak tashkil qiladi. to’g’ri burchakli parallel proyeksiyalash. bunda proyeksiyalash yo’nalishi s proyeksiyalar tekisligi p ga perpendikulyar bo’ladi. parallel proyeksiyalashning xossalari geometrik shakllarni parallel proyeksiyalashning quyidagi xossalari mavjud. 1-xossa. nuqtaning parallel proyeksiyasi nuqta bo’ladi. 2-xossa.proyeksiyalovchi nurda yotuvchi barcha nuqtalarning proyeksiyalari bitta nuqtada bo’ladi. 3-xossa. proyeksiyalash yo’nalishiga parallel bo’lmagan to’g’ri chiziqning proyeksiyasi to’g’ri chiziq bo’ladi 1.8-rasm. cd to’g’ri chiziq kesmasi proyeksiya yo’nalishi s ga parallel. uning p dagi proyeksiyasi spdp nuqta bo’ladi. 4-xossa. ab to’’ri chizig’ kesmasiga tegishli e nuqtaning parallel proyeksiyasi ep shu to’g’ri chiziq kesmasi apbp ning ustida bo’ladi (1.8-rasm). 1.8-rasm. 5-xossa. agar nuqta to’g’ri chiziq kesmasini biror nisbatda bo’lsa, bu nuqtaning proyeksiyasi ham kesma proyeksiyasini shunday nisbatda …

3 / 12

4 / 12

5 / 12
