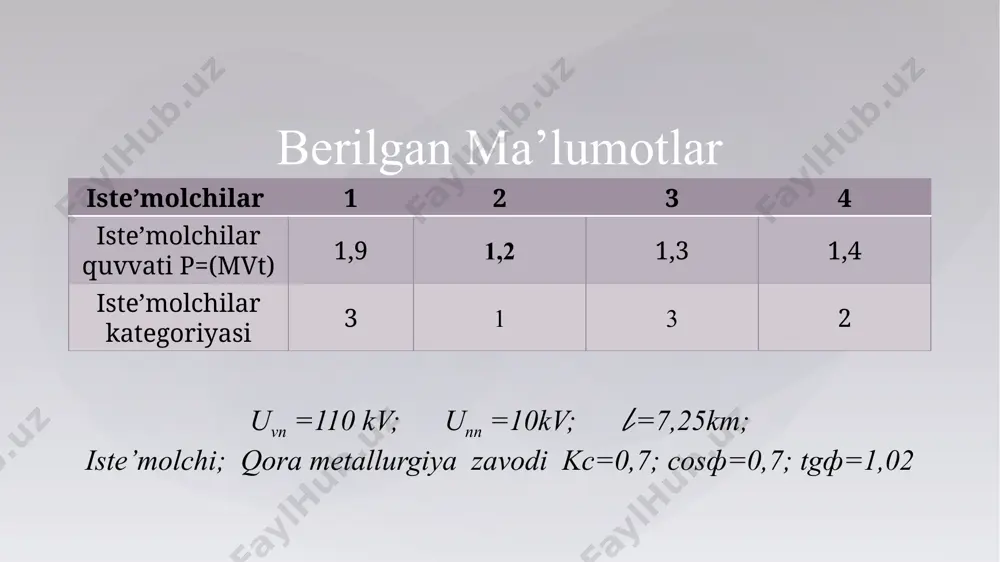

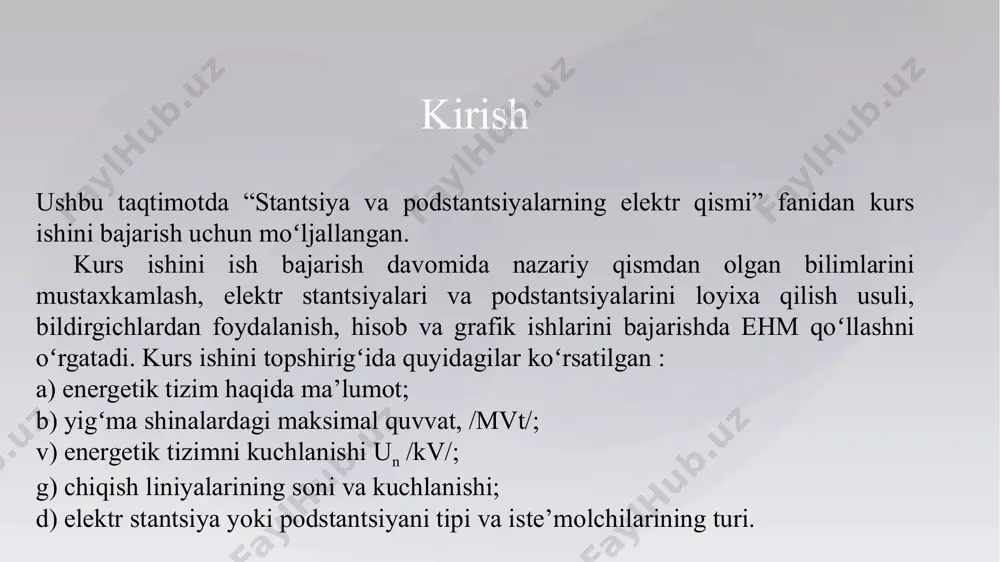

andijon mashinasozlik instituti elektrotexnika fakulteti ee-yo’nalishi 3-kurs k94-21guruh talabasi abduxalilov jumaniyozning elektr xavfsizligi asoslari fanidan tayyorlagan mustaqil talim slayti. andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo’nalishi k-91-21 guruh talabasi tursunov murodjonning “stansiya va podstansiyalarning elektr qismi” fanidan kurs ishi. kurs ishi mavzu:110kv podstansiyalarni elektr sxemasini loyihalash. kirish ushbu taqtimotda “stantsiya va podstantsiyalarning elektr qismi” fanidan kurs ishini bajarish uchun moʻljallangan. kurs ishini ish bajarish davomida nazariy qismdan olgan bilimlarini mustaxkamlash, elektr stantsiyalari va podstantsiyalarini loyixa qilish usuli, bildirgichlardan foydalanish, hisob va grafik ishlarini bajarishda ehm qoʻllashni oʻrgatadi. kurs ishini topshirigʻida quyidagilar koʻrsatilgan : a) energetik tizim haqida ma’lumot; b) yigʻma shinalardagi maksimal quvvat, /mvt/; v) energetik tizimni kuchlanishi un /kv/; g) chiqish liniyalarining soni va kuchlanishi; d) elektr stantsiya yoki podstantsiyani tipi va iste’molchilarining turi. iste’molchilar 1 2 3 4 iste’molchilar quvvati p=(mvt) 1,9 1,2 1,3 1,4 iste’molchilar kategoriyasi 3 1 3 2 berilgan ma’lumotlar uvn =110 kv; unn =10kv; 𝓁=7,25km; …

2 / 18

ansformator qatori 2,5 mv·a; 4,0 mv·a; 6,3 mv·a; 10,0 mv·a va xokazo quvvatli trasformatorlarni tanlash tavsiya qilinadi. agar trasformatorlardan biri ishdan chiqsa, elektr ta’minoti toʻxtatilmay, ikkinchisi vaqtinchalik 140 % yuklama bilan ishlashi koʻzda tutiladi. a) ikki hil quvvatli trasformatorlar olish koʻzda tutiladi. i – variant: 4 mv·a; uning oʻta yuklanishi, == 0,725 2 – variant: 6,3 mv·a uning oʻta yuklanishi, ==0,46 stantsiya va podstantsiyalarda kuch transformatorlarini quvvatini va sonini aniqlash. tmn-4000 kva 110/10 kv tmn-6300 kva 110/10 kv texnik iqtisodiy xisobni minimal keltirilgan sarf xarajatlar boýicha xisoblanadi. 1-variant uchun z = rn·kt + i = 0,15*400+70,3=670,3 mln so’m kt = k0 · nt= 200*2=400 mln so’m i = ua.t + ue= 27,9+42,4=70,3 mln so’m ua.t =[(ra +ro )/100]*kt==[(6,3 +3)/100]*300=27,9 mln so’m ue = b · e= 300*141293=42,38 mln so’m elektr stansiyalarini yoki podstansiyalarni bosh elektr sxemasini tanlash 2-variant uchun z = rn·kt + i = 0,15*600+98,4=188,5 mln so’m kt = …

3 / 18

oki xar bir ta’minlovchi manba qisqa tutashuv nuqtasi bilan bitta natijaviy qarshilik xnat orqali bogʻlangan boʻladi. natijaviy qarshilikni bilgan holda om qonuni asosida qisqa tutashuv tokining tashkil etuvchisini boshlangʻich miqdori ipo aniqlanadi. soʻngra zarbiy tok va zarurat tugʻilsa, berilgan vaqt momenti t uchun qisqa tutashuv tokining davriy va boshlangʻich tashkil etuvchisi aniqlanadi. stantsiya va podstantsiyalarda, ehmda qisqa tutashuv toklarini aniqlash. 110 kv 10 kv tp-1 tp-2 yuk pk k-1 k-2 qisqa tutashuv tokini hisoblash elektr tizim sxemasi elektr apparatlarini tanlash kataloglar yordamida elektr qurilmaning normal rejimdagi ko‘rsatgichlari bo‘yicha bajariladi. qabul qilingan apparatni ulanish nuqtasidagi maksimal qisqa tutashuv toki ta’siri bo‘yicha tekshirib ko‘rinishi zarur. albatta, katalog bo‘yicha tanlangan apparatlarning parametrlari(nominal kuchlanishi va toki) elektr qurilmaning ekspluatatsiya sharoitidagi kuchlanish va tok miqdorlariga teng yoki katta bo‘lishi kerak. aniq apparatlarni ma’lum ish rejim sharoitlari uchun qabul qilinganda ko‘plab omillarni hisobga olishga to‘g’ri keladi. biz bulardan faqat apparatlarni qisqa tutashuv toki ta’siriga chidamligiga e’tibor …

4 / 18

7=17,29 kvt katalogdan tm-40/10 tipli 2 dona tanlandi. saqlagich tanlaganimizda pkt-10-8/5-20 y3 6 dona xulosa qilib aytganda elektr apparatlarini tanlash kataloglar yordamida elektr qurilmaning normal rejimdagi ko‘rsatgichlari bo‘yicha bajariladi. qabul qilingan apparatni ulanish nuqtasidagi maksimal qisqa tutashuv toki ta’siri bo‘yicha tekshirib ko‘rinishi zarur. albatta, katalog bo‘yicha tanlangan apparatlarning parametrlari(nominal kuchlanishi va toki) elektr qurilmaning ekspluatatsiya sharoitidagi kuchlanish va tok miqdorlariga teng yoki katta bo‘lishi kerak. aniq apparatlarni ma’lum ish rejim sharoitlari uchun qabul qilinganda ko‘plab omillarni hisobga olishga to‘g’ri keladi. biz bulardan faqat apparatlarni qisqa tutashuv toki ta’siriga chidamligiga e’tibor beramiz, yani apparatlarning turg’unligini hisobga olamiz. xulosa posobie k kursovomu i diplomnomu proektirovaniyu dlya elektroenergeticheskix spetsialnostey vuzov. pod red. v.m.blok.-m.: vsh, 1990 g. 2. elektricheskaya chast elektricheskix stantsiy. pod red. usova s.v. l.: energiya, 1977 god. 3. e.n.belyaeva. kak rasschitat tok korotkogo zamo'kaniya moskva. energoatomizdat.1983 4. elektricheskaya chast stantsiy i podstantsiy. pod red. vasileva a.a. m.: energiya, 1980 god. 5. …

5 / 18

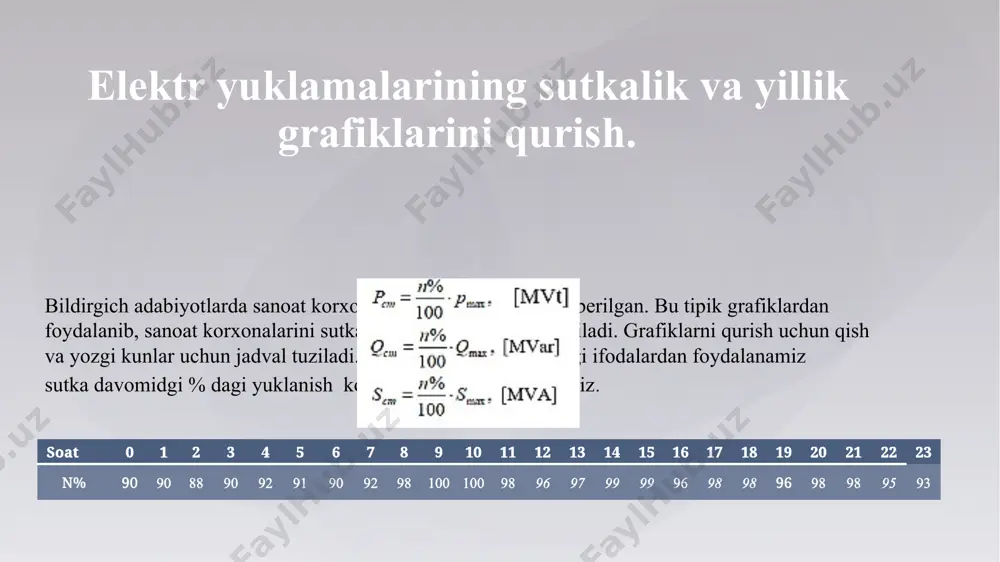

kurs ishi "stansiyalar va podstansiyalar elektr qismi" - Page 5
