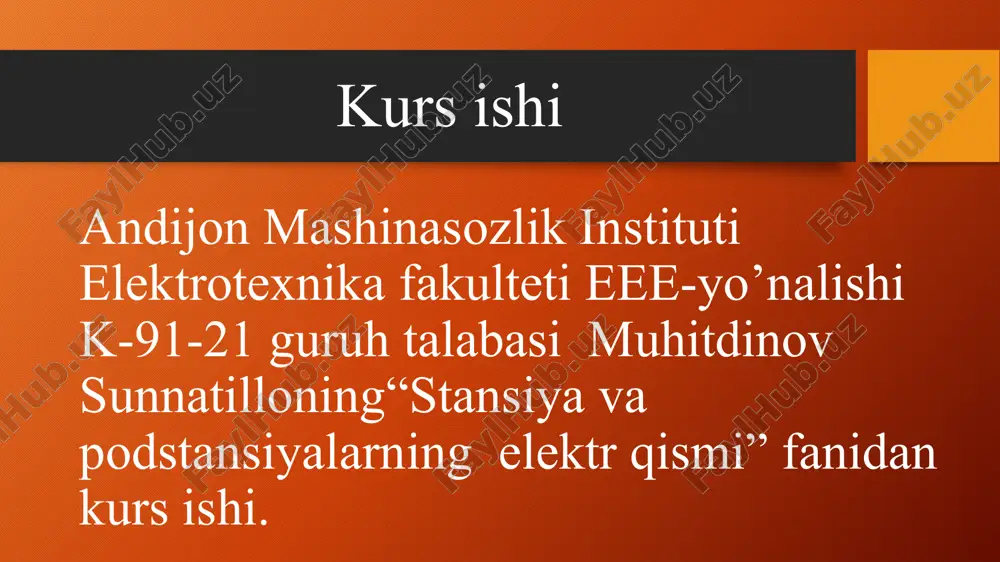

andijon mashinasozlik instituti elektrotexnika fakulteti ee-yo’nalishi 3-kurs k94-21guruh talabasi abduxalilov jumaniyozning elektr xavfsizligi asoslari fanidan tayyorlagan mustaqil talim slayti. kurs ishi andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo’nalishi k-91-21 guruh talabasi muhitdinov sunnatilloning“stansiya va podstansiyalarning elektr qismi” fanidan kurs ishi. mavzu:110kv podstansiyalarni elektr sxemasini loyihalash. kirish ushbu taqtimotda “stantsiya va podstantsiyalarning elektr qismi” fanidan kurs ishini bajarish uchun moʻljallangan. topshiriqlar har bir talabaga yakka tartibda berildi. ushbu stansiya va podstansiyalarning elektr qismi fanida elektr yuklamalarini hisoblash, transformatorlarning quvvati va sonini tanlash, qisqa tutashuv toklarini hisoblash, elektr asbob-uskunalarin tanlash, yerga ulagich va yashin qaytargichlarni hisoblash boʻyicha koʻrsatmalar bajarildi. bajarish davrida biz qoʻyilgan masalani tartibli ravishda yechishda, qabul qlingan yechimlarni qisqa va aniq uslubda izohlashni texnik jihatdan mukammal bajarildi. amaliy ish bajarish davomida talaba nazariy qismdan olgan bilimlarini mustaxkamlash, elektr stantsiyalari va podstantsiyalarini loyixa qilish usuli, bildirgichlardan foydalanish, hisob va grafik ishlarini bajarishda ehm qoʻllashni oʻrgatadi. amaliy ish topshirigʻida quyidagilar koʻrsatilgan berilgan ma’lumotlar …

2 / 19

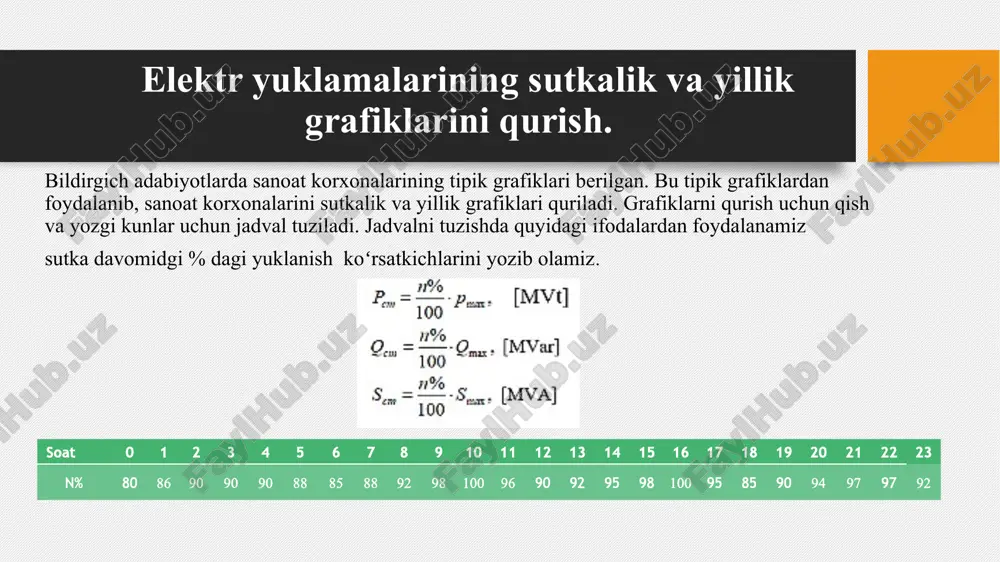

12 13 14 15 16 17 18 19 20 21 22 23 n% 80 86 90 90 90 88 85 88 92 98 100 96 90 92 95 98 100 95 85 90 94 97 97 92 stantsiya va podstantsiyalarda kuch transformatorlarini quvvatini va sonini aniqlash. transformatorning nominal quvvatlari quyidagi shartga koʻra tanlanadi, (mv·a) demak, gost boʻyicha transformator qatori 2,5 mv·a; 4,0 mv·a; 6,3 mv·a; 10,0 mv·a va xokazo quvvatli trasformatorlarni tanlash tavsiya qilinadi. agar trasformatorlardan biri ishdan chiqsa, elektr ta’minoti toʻxtatilmay, ikkinchisi vaqtinchalik 140 % yuklama bilan ishlashi koʻzda tutiladi. a) ikki hil quvvatli trasformatorlar olish koʻzda tutiladi. i – variant:tmh-4/110 kv; uning oʻta yuklanishi, ==0,63 ii – variant: tmh-6,3/110 kv uning oʻta yuklanishi, ==0,4 tmn-4000/110/10 kva tmn-6300/110/10 kva elektr stansiyalarini yoki podstansiyalarni bosh elektr sxemasini tanlash texnik iqtisodiy xisobni minimal keltirilgan sarf xarajatlar boýicha xisoblanadi. 1-variant uchun z = rn·kt + i = 0,15*300+96,81=141,8 mln so’m kt = …

3 / 19

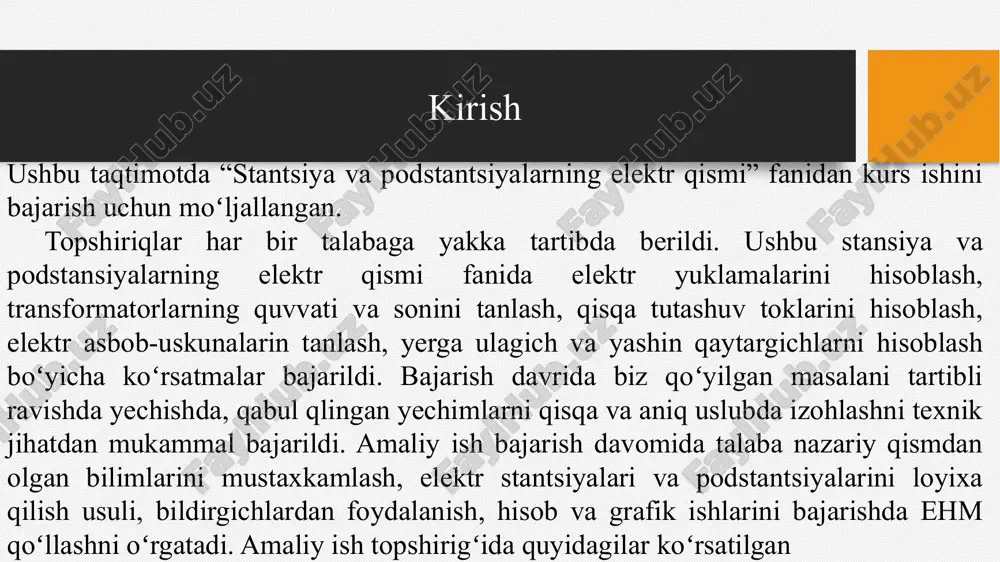

da olib boriladi: koʻrilayotgan energetik tizimlar uchun hisoblash sxemasi asosida oʻrin almashtirish sxemasi tuziladi: asta–sekin oʻzgartirish yoʻli bilan oʻrin almashtirish sxemani eng sodda koʻrinishga shunday keltiriladi, bunda natijaviy eyuk ma’lum miqdor bilan xarakterlovchi manbalar guruhi yoki xar bir ta’minlovchi manba qisqa tutashuv nuqtasi bilan bitta natijaviy qarshilik xnat orqali bogʻlangan boʻladi. natijaviy qarshilikni bilgan holda om qonuni asosida qisqa tutashuv tokining tashkil etuvchisini boshlangʻich miqdori ipo aniqlanadi. soʻngra zarbiy tok va zarurat tugʻilsa, berilgan vaqt momenti t uchun qisqa tutashuv tokining davriy va boshlangʻich tashkil etuvchisi aniqlanadi. 110 kv 10 kv tp-1 tp-2 yuk pk k-1 k-2 qisqa tutashuv tokini hisoblash elektr tizim sxemasi podstansiyalarni elektr jihozlarini tanlash. tanlangan bosh sxemaga asosan elektr jihozlarini soni aniqlanadi. elektr apparatlarini tanlash kataloglar yordamida elektr qurilmaning normal rejimdagi ko‘rsatgichlari bo‘yicha bajariladi. qabul qilingan apparatni ulanish nuqtasidagi maksimal qisqa tutashuv toki ta’siri bo‘yicha tekshirib ko‘rinishi zarur. albatta, katalog bo‘yicha tanlangan apparatlarning parametrlari(nominal kuchlanishi va …

4 / 19

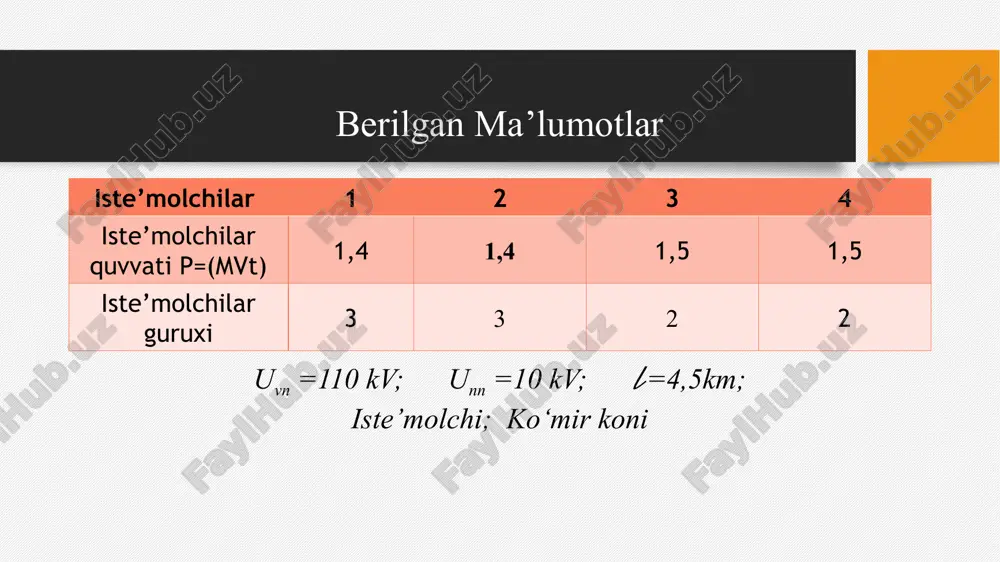

ni ulash va uzishga to‘g‘ri keladi. bu jarayonlar maxsus uzgichlar(viklyuchatel) yordamida bajariladi. uzgichlar yordamida elektr toklarni faqat nomiial rejimlarda emas, balki har xil avariya va qisqa tutashuv holatlarda ham uzish yoki ulash jarayonlarini bajarish mumkin. ma’lumki, qisqa tutashuv rejimidagi tokning miqdori juda katta bo‘ladi. shuning uchun uzgichlar taqsimlash qurilmalarining eng mas’ul elementlaridan biri hisoblanadi. yuqori kuchlanishli uzgichlarni nominal kuchlanishi va toki, o‘chiriluvchi tokning qiymati va quvvati bo‘yicha qabul qilinadi. odatda, uzgichning katalogdagi ko‘rsatgichlari va hisobiy miqdorlar o‘zaro solishtiriladi ayirgichlarni tanlash. ayirgichlar(razediniteli) kuchlanish ta‟siridagi toksiz elektr zanjirlarini uzish yoki ulash uchun ishlatiladi. ayirgichlar elektr zanjirlarida ko‘rinib turuvchi uzun oraliqni hosil qiladi. ayirgichlarda elektr yoyni o‘chiradigan moslamalar bo‘lmaganligi uchun ular uzgichlardan keyin yoki oldin o‘rnatiladi. ayirgichlar ta’mirlash ishlarida yoki uzuvchi apparatlarni teshirilayotganda xavfsizlikni ta’minlashda qo‘llaniladi. ayirgichlar yordamida transformatorlarning salt ish rejimidagi tokni; transformatorlarning neytral tokini, katta bo‘lmagan zaminlash toklarni, zaryad toklarini uzish mumkin. ayirgichlar 6 kv va undan yuqori kuchlanishlarga mo‘ljallangan bo‘lib, …

5 / 19

‘yicha muhim masalalar ko‘rib chiqildi. ish davomida elektr energiyasini uzatish va taqsimlash tizimining samaradorligini oshirish, xavfsizlikni ta’minlash va yo’qotishlarni kamaytirish maqsadida zaruriy hisob-kitoblar amalga oshirildi. qisqa tutashuv va maksimal toklarni hisobga olgan holda himoya vositalarining tanlovi ham ishlab chiqildi. ushbu vositalar tizimni qisqa tutashuvdan himoya qilish, avariyali holatlarda energiya ta’minotini tezkor uzish va buzilishlar oldini olish maqsadida tavsiya etildi. shuningdek, elektr uskunalarni bazis toklar yordamida standart parametrlarga muvofiq tanlash yo‘li bilan tizimning yuqori darajadagi samaradorligi va ishonchliligiga erishish yo‘llari ko‘rsatib o‘tildi.xulosa qilib aytganda, kurs ishida stantsiya va podstantsiyalarni elektr qismida ishlatiladigan qurilmalarni tanlashda maksimal, qisqa tutashuv va bazis toklarni hisobga olish zaruriyligi asoslangan holda ko‘rsatib berildi. keltirilgan tavsiyalar va tanlangan texnik yechimlar elektr ta’minot tizimining samaradorligi, xavfsizligi va ishonchliligini oshirishga xizmat qiladi. foydalanilgan adabiyotlar: posobie k kursovomu i diplomnomu proektirovaniyu dlya elektroenergeticheskix spetsialnostey vuzov. pod red. v.m.blok.-m.: vsh, 1990 g. 2. elektricheskaya chast elektricheskix stantsiy. pod red. usova s.v. l.: …
